6 Installation

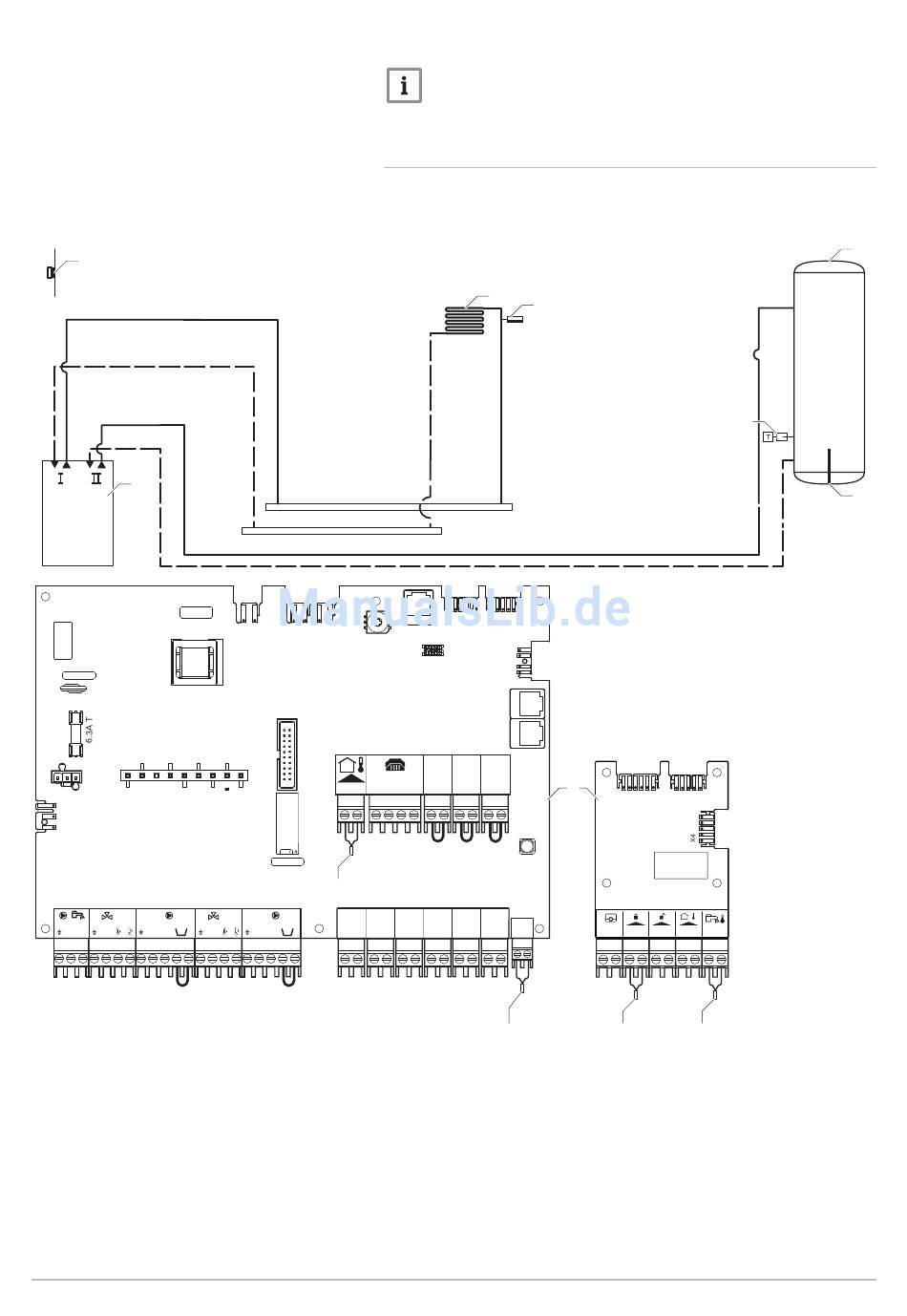

Abb.49 1 Heizkessel + 1 ungemischter Kreis + WW-Kreis
1
A
X8
X12
X13
X15
TS + B
B
N L N N L
A Heizkessel
B Ungemischter Kreis - CircA
50
X10 X11
X9
RS
SCB-10
X1
S out 4
1
TS + A S.SYST.1 S.SYST.2
A
N L
N 2 1 2
Wichtig:
Alle Werkseinstellungen für Heizkessel und SCB-10 sind für
diesen Anschluss passend.
6.7.5

Anschluss 1 ungemischter Kreis + WW-Kreis

B
2
L-BUS
X2 X3
SP
X5
S-BUS
X14
X4
0-10V
+ -
3 2 1 RU.C RU.B RU.A
X14
S.DHW S.DEP.C S.DEP.B S.DEP.A
1 2 1 2 1 2 1 2 1 +TA-
4
I Warmwasserkreis (WW) (1 Fühler)
A
X131 X136
CB-03
X03
R-Bus BL RL Tout Tdhw
2 3
