Aereco V4A Montageanleitung

a
Acoustic fan for 4 wet rooms
The V4A fan is a silent fan being able to be ins-
talled directly inside dwelling in the inhabited
space.
It is possible to connect up to 4 mechanical
extract units with variable section (humidity
sensitive, motion sensor...)
Field of application :
Ventilation in technical rooms (kitchen,
bathrooms and toilets) in private dwelling and
business environment.
- Works: new or refurbishment.
- Place of installation: in cupboards, loft places
or on walls, in bathrooms, toilets, corridors or
any other inner rooms.

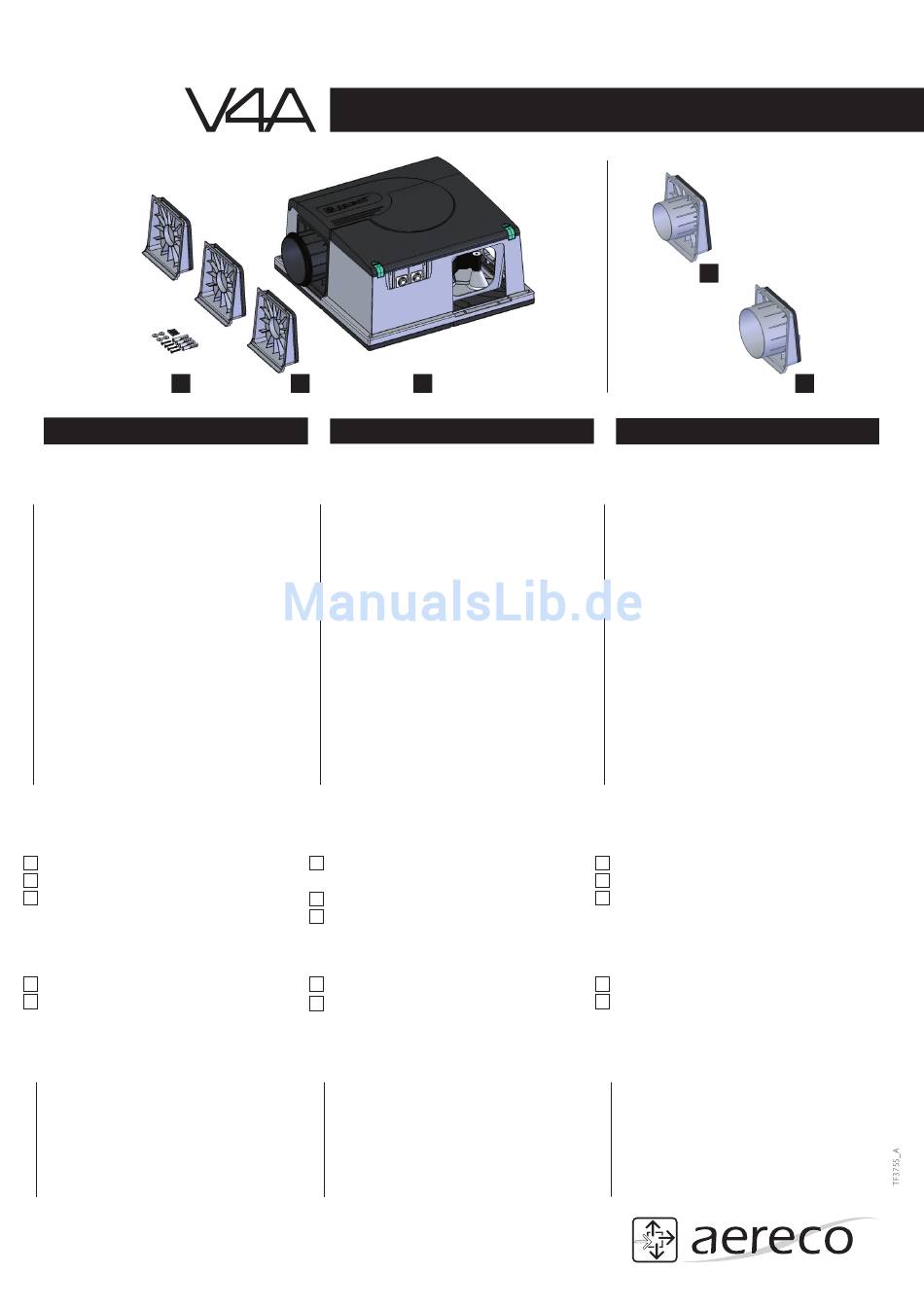

Contents
Bag of fastening screws + bolts + rings
a
Stopper (x3)
b
Fan case
c
Accessories (not supplied)
Adaptor for Ø 100 mm duct
d
Adaptor for Ø 125 mm duct
e
Before beginning the installation :
- Install the extraction units to be connected.
- Position the fan where it must be fixed, and
locate the place by estimating the space
necessary for ducts and passage of the electric
cable.
installation instructions - montageanleitung - notice d'installation
b
english
Schallgedämmter Ventilator 4 Tech-
nische Sanitärräume
Die akustischen Werte des V4A erlauben die
Installation direkt in der Wohnung, im beheiz-
ten Raum.
Maximal 4 Abluftelemente (Hygro, mit Bewe-
gungsensor usw.) mit verschiedenen Durch-
messer können an den Ventilator angebracht
werden.
Einsatzbereich:
Technikraum (Küchen, Bad und WC) in Wohn-
oder Bürogebäude. Im Neubau oder Sanierung.
Installation im Abstellraum, im Keller, Dachbo-
den oder im Flur, an der Wand, Decke oder in
der Zwischendecke.
Inhalt
Befestigungsmaterial ( Schrauben, Unterlegs-
a
cheiben, Dübel )
Abdeckungen (x3)
b
Ventilatorgehäuse mit Revisionsdeckel
c
Zubehör
Rohr -Anschlußstutze Ø 100 mm
d
Rohr -Anschlußstutze Ø 120 mm
e
Vor Installationsanfang :
- Vor der Installation des Ventilators sollen die
Abluftlemente eingebaut werden.
- Den Ventilator an den gewünschten
Montageplatz halten, markieren, und die
notwendige Plätze für die Schläuche und den
Anschlußleitungdurchgang vorsorgen.
c
deutsch
d
Ventilateur acoustique 4 pièces
techniques
Le V4A est un ventilateur silencieux pouvant
être installé directement à l'intérieur du loge-
ment dans l'espace habité.
Il permet de raccorder jusqu'à 4 bouches VMC
à section variable (hygroréglable, à détection
de présence, etc).
Domaine d'emploi :
Ventilation des pièces techniques (cuisine, salle de
bain et wc) dans l'habitat ou le tertiaire.
- Travaux : neuf et rénovation.
- Lieu d'installation : Dans un placard, un faux
plafond ou au mur, en salle de bain, wc, couloir,
ou autre pièce intérieure.
Contenu
Sachet vis de fixation + chevilles + rondelles
a
Bouchons (x3)
b
Caisson ventilateur
c
Accessoires (non fournis)
Adaptateur pour conduit Ø 100 mm
d
Adaptateur pour conduit Ø 125 mm
e
Avant de commencer l'installation :
- Installer les bouches d'extraction à raccorder.
- Positionner le ventilateur là où il doit être fixé,
repérer en prévoyant la place nécessaire pour
les conduits et le passage du câble d'alimen-
tation.
1
e
français
