– Markieren Sie auf der Wand A die Mitte der
Laserlinie als Punkt III (senkrecht über bzw.
unter dem Punkt I).
– Die Differenz d der beiden markierten Punkte
I und III auf der Wand A ergibt die tatsächli-
che Abweichung des Messwerkzeugs von der
Waagrechten.
Die maximale zulässige Abweichung d
rechnen Sie wie folgt:
d
max
x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m
darf die maximale Abweichung
d
max
Die Markierungen dürfen folglich höchstens
3 mm auseinander liegen.

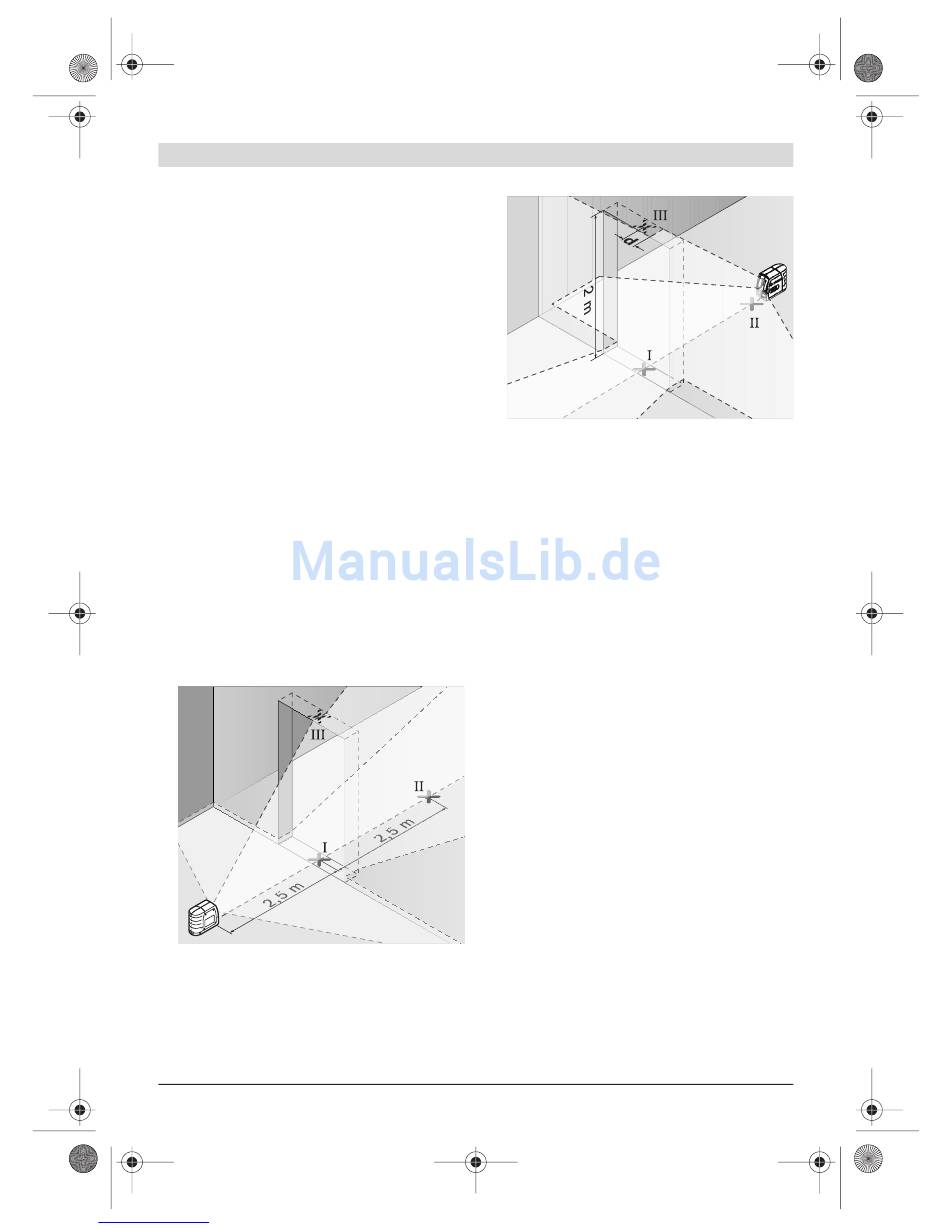

Nivelliergenauigkeit der senkrechten Linie
überprüfen
Für die Überprüfung benötigen Sie eine Türöff-
nung, bei der (auf festem Grund) auf jeder Seite
der Tür mindestens 2,5 m Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfer-
nung von der Türöffnung auf festem, ebenem
Grund auf (nicht auf einem Stativ). Richten
Sie die Laserlinien auf die Türöffnung und las-
sen Sie das Messwerkzeug einnivellieren.
– Markieren Sie die Mitte der senkrechten La-
serlinie am Boden der Türöffnung (Punkt I),
in 5 m Entfernung auf der anderen Seite der
Türöffnung (Punkt II) sowie am oberen Rand
der Türöffnung (Punkt III).
Bosch Power Tools
Downloaded from www.Manualslib.com
= doppelter Abstand der Wände
= 2 x 5 m x 0,3 mm/m = 3 mm betragen.
manuals search engine
be-
max
– Stellen Sie das Messwerkzeug auf der ande-
ren Seite der Türöffnung direkt hinter den
Punkt II. Lassen Sie das Messwerkzeug einni-
vellieren und richten Sie die senkrechte La-
serlinie so aus, dass ihre Mitte genau durch
die Punkte I und II verläuft.
– Die Differenz d zwischen dem Punkt III und
der Mitte der Laserlinie am oberen Rand der
Türöffnung ergibt die tatsächliche Abwei-
chung des Messwerkzeugs von der Senk-
rechten.
– Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung d
rechnen Sie wie folgt:
d = doppelte Höhe der Türöffnung
max
x 0,3 mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2 m
darf die maximale Abweichung
d = 2 x 2 m x 0,3 mm/m = 1,2 mm betragen.
max
Die Markierungen dürfen folglich höchstens
1,2 mm auseinander liegen.
