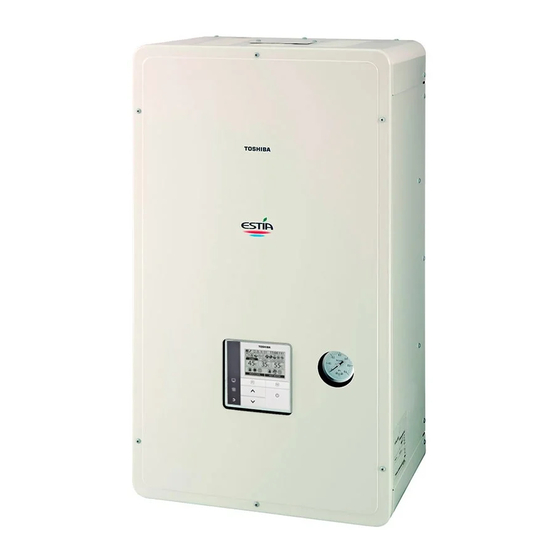

- Seite 1 LUFT/WASSER-WÄRMEPUMPE Bedienungsanleitung Hydrogerät Modellname: HWS-455XWHM3-E HWS-805XWHM3-E HWS-805XWHT6-E HWS-805XWHT9-E HWS-1405XWHM3-E HWS-1405XWHT6-E HWS-1405XWHT9-E Deutsch...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Hydrogerät Vielen Dank, dass Sie sich für die TOSHIBA-Luft/Wasser-Wärmepumpe entschieden haben. Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das System verwenden. • Besorgen Sie sich in jedem Fall die „Bedienungsanleitung“ und das „Installationshandbuch“ vom Hersteller (oder Händler). -
Seite 3: Sicherheitsvorkehrungen
Bedienungsanleitung Hydrogerät Sicherheitsvorkehrungen Der Hersteller übernimmt keinerlei Haftung für durch Nichtbeachtung der Beschreibungen in diesem Handbuch entstandene Schäden. GEFAHR • Versuchen Sie nicht, dieses Gerät selbst zu installieren. • Die Installation dieses Geräts muss von einem erfahrenen Fachmann durchgeführt werden. •... - Seite 4 Bedienungsanleitung Hydrogerät Warnhinweis zum Umstellen und zur Reparatur • Versuchen Sie nicht, das Gerät selbst zu bewegen oder zu reparieren. • Da im Gerät hohe Stromspannungen vorliegen, kann das Entfernen einer Abdeckung zu einem Stromschlag führen. • Sollte es erforderlich sein, dass die Luft/Wasser-Wärmepumpe umgestellt wird, wenden Sie sich immer an den Händler oder einen qualifizierten Monteur.
- Seite 5 Bedienungsanleitung Hydrogerät • Überprüfen Sie regelmäßig, ob die Befestigungen des Geräts unbeschädigt sind. Wenn die Befestigungen beschädigt sind, kann das Gerät fallen oder umkippen, was zu möglichen Verletzungen führen kann. • Wischen Sie das Gerät nicht mit Wasser ab. Dies kann einen Stromschlag verursachen. •...
-
Seite 6: Namen Und Funktionen Der Teile
Bedienungsanleitung Hydrogerät Namen und Funktionen der Teile Tasten Abb. 2-01 Taste [ Ein/Aus] Taste [ Im Top-Bildschirm: Zur Regelung der Temperatur. Im Menü-Bildschirm oder einem anderen Bildschirm: Zum Wählen eines Menüpunkts oder Ein/Aus für jede Funktion oder zum Bewegen eines Cursors usw. Taste [ Im Top-Bildschirm: Zur Regelung der Temperatur. -
Seite 7: Bedeutung Der Anzeige Auf Dem Top-Bildschirm
Bedienungsanleitung Hydrogerät Bedeutung der Anzeige auf dem Top-Bildschirm Abb. 2-02 ZONE1 ZONE2 HEIZEN/KÜHLEN BRAUCHWASSER Leuchtet, wenn der Bodenheizer oder Heizkörper angeschlossen ist (wenn das System über einen ZONE1 Bodenheizer oder Heizkörper verfügt). Leuchtet, wenn die zweite Temperatur gesteuert wird (Abhängig vom System leuchtet die Anzeige ZONE2 möglicherweise nicht auf). - Seite 8 Bedienungsanleitung Hydrogerät Leuchtet, wenn Nachtrückstellung-Betrieb auf „Ein“ gestellt ist und Heizen oder Kühlen gewählt ist. Leuchtet, während Geräuscharmer Betrieb tatsächlich läuft. Leuchtet, während die Brauchwasser-Verstärkung tatsächlich läuft. Leuchtet, wenn das Legionellenschutzprogramm auf „Ein“ gestellt ist und Brauchwasserbetrieb gewählt ist. Leuchtet, während Frostschutz-Betrieb tatsächlich läuft. Leuchtet, wenn das Testmodus oder Estrich-Aufheizung auf „Ein“...
-
Seite 9: So Werden Die Funktionen Genutzt
Bedienungsanleitung Hydrogerät So werden die Funktionen genutzt Die folgende Erklärung basiert auf der Werkseinstellung. Heiz- oder Kühlbetrieb Änderung der Temperatur (1) Drücken Sie die Taste [ Ein/Aus], um den Betrieb zu starten. (1) Drücken Sie die Taste [ ], um den Modus zum Ändern der Temperatur zu wählen. - Seite 10 Bedienungsanleitung Hydrogerät Menüpunkte Menü Automatik ... Seite 10 Zeitprogramm ... Seite 10 Nachtrückstellung ... Seite 11 Geräuscharmer Betrieb ... Seite 11 Schnelle Brauchwasseraufladung ... Seite 12 Legionellenschutzprogramm ... Seite 13 ... Seite 13 Frostschutz Einstellung ... Seite 15 Anfangseinstellungen ...
- Seite 11 Bedienungsanleitung Hydrogerät Durchführen des Automatikbetriebs (2) Drücken Sie die Taste [ ] zum Wählen des Datenwerts, und drücken Sie dann die Taste [ ] zum Einstellen der Temperatur auf einen • Die Einstellungstemperatur kann automatisch Bereich von -5K bis +5 K. entsprechend der Außentemperatur eingestellt werden.
-
Seite 12: Nachtrückstellung
Bedienungsanleitung Hydrogerät Zum Einstellen der Zeitplan-Betriebsmuster (3) Drücken Sie die Taste [ ]. Die Einstellzeit wird • Siehe „Einstellung - Zeiteinstellung“ registriert. (Einstellungsdetails und Urlaubseinstellung). • Wenn die Einstellzeit erreicht ist, wird der Nachtrückstellung eingestellte Vorgang automatisch gestartet. FC Nr. Daten ... -
Seite 13: Schnelle Brauchwasseraufladung
Bedienungsanleitung Hydrogerät Schnelle Brauchwasseraufladung Zum Einstellen der Start- und Endzeit für geräuscharmen Betrieb • Diese Funktion steht nur Haupt-Fernbedienung zur • Diese Funktion wird verwendet, wenn der Verfügung. Heißwasser-Zulaufbetrieb vorübergehend Priorität hat. Der Brauchwasser-Zulaufbetrieb wird mit Vorrang gegenüber den anderen Betriebsarten (1) Halten Sie die Taste [ ] im Bildschirm wie in Abb. - Seite 14 Bedienungsanleitung Hydrogerät Legionellenschutzprogramm (3) Drücken Sie die Taste [ ]. Der Einstellwert wird registriert. • Diese Einstellung erhöht regelmäßig die Legionellenschutzprogramm Brauchwasserzylindertemperatur, um zu verhindern, dass Bakterien wachsen. FC Nr. Daten • Das Legionellenschutzprogramm wird durchgeführt, um die Temperatur (75°C) für den eingestellten Zeitraum (30 Minuten) beizubehalten, wenn die voreingestellte Startzeit (22:00) entsprechend dem Fest...
- Seite 15 Bedienungsanleitung Hydrogerät (3) Die Temperaturanzeige wechselt auf „F“, und die Zum Einstellen der End-Tage und -zeit für den Frostschutzbetrieb Markierung erscheint auf dem Top-Bildschirm. • Diese Funktion steht nur Haupt-Fernbedienung zur Verfügung. ZONE1 BRAUCHWASSER (1) Halten Sie die Taste [ ] im Bildschirm wie in Abb.
-
Seite 16: Einstellung - Anfangseinstellungen
Bedienungsanleitung Hydrogerät Einstellung – Uhr Anfangseinstellungen – • Einstellung für die Uhr (Datum, Monat, Jahr, Zeit) (1) Drücken Sie die Taste [ ] / [ ] zur (1) Drücken Sie die Taste [ ] / [ ] zur Auswahl von „Einstellung“... -
Seite 17: Hintergrundbeleuchtung
Bedienungsanleitung Hydrogerät Bildschirmkontrast (2) Drücken Sie die Taste [ ] / [ ] zur Auswahl von Ein/Aus, und drücken Sie dann die Taste [ • Kontrasteinstellung des LCD (1) Drücken Sie die Taste [ ] / [ ] zur Hintergrundbeleuchtung Auswahl von „Bildschirmkontrast“... -
Seite 18: Temperaturregelung
Bedienungsanleitung Hydrogerät Haupt / Neben Temperaturregelung • Für ein Doppel-Fernbedienungssystem. • Um die Raumtemperatur anstelle der Wassertemperatur mit dieser Fernbedienung zu • Stellen Sie eine der Fernbedienungen als Haupt- kontrollieren. Einzelheiten dazu erfahren Sie vom Fernbedienung ein. Monteur. •... -
Seite 19: Einstellung - Zeiteinstellung
Bedienungsanleitung Hydrogerät Einstellung – Zeiteinstellung – (2) Drücken Sie die Taste [ ] zum Wählen des Tages, und drücken Sie dann die Taste [ ] zur Eingabe des Laufmusters. • Diese Funktion steht nur Haupt-Fernbedienung zur Verfügung. Einstellungsdetails (1/2) Alle DO FR SA SO... - Seite 20 Bedienungsanleitung Hydrogerät Einfaches Einstellverfahren, das im Zeitplan-Betrieb über einen Tag reicht Es gibt zwei Verfahren. Wenn „24:00“ auf „End“ eingestellt ist und „00:00“ auf „Start“ für den nächsten Tag, wird der vorherige Betriebsstatus fortgesetzt. Und stellen Sie die Zeit, zu der Sie stoppen möchten, als „End“ ein. ...
- Seite 21 Bedienungsanleitung Hydrogerät Zum Kopieren der Einstellungen für den vorheri- Zum Rücksetzen der Einstellungen für jeden Tag. gen Tag (1) Drücken Sie die Taste [ ] zum Wählen des (1) Drücken Sie die Taste [ ] zum Wählen des Tages, und drücken Sie dann die Taste [ ] zum Tages, und drücken Sie dann die Taste [ ] zum...
-
Seite 22: Urlaubseinstellung
Bedienungsanleitung Hydrogerät Urlaubseinstellung Informationen • Stellen Sie die Tage der Woche ein, wo das (1) Drücken Sie die Taste [ ] / [ ] zur Zeitprogramm nicht verwendet wird. Auswahl von „Informationen“ auf dem Menü- Bildschirm, und drücken Sie dann die Taste [ (1) Drücken Sie die Taste [ ] / [ ] zur Auswahl... -
Seite 23: Wartung Durch Den Benutzer
Bedienungsanleitung Hydrogerät Wartung durch den Benutzer Eine regelmäßige Wartung (einmal pro Jahr) ist bei diesem Produkt notwendig. Wenden Sie sich an das Montageunternehmen. Wenn ein Problem auftritt, wenden Sie sich an das Montageunternehmen oder den Händler. Bedienung und Leistung der Luft/Wasser- Wärmepumpe 3-Minuten-Schutzfunktion Die 3-Minuten-Schutzfunktion verhindert, dass die Luft/Wasser-Wärmepumpe 3 Minuten lang anläuft, nachdem... -
Seite 24: Allgemeine Technische Daten
Bedienungsanleitung Hydrogerät Allgemeine technische Daten Außengerät Einphasen-Modell Außengerät HWS-455H-E HWS-805H-E HWS-1105H-E HWS-1405H-E Stromversorgung 220-230 V ~50 Hz INVERTER Funktion Heizen und Kühlen Kapazität (kW) 11,2 14,0 Heizen Eingang (kW) 0,92 1,79 2,30 3,11 (W/W) 4,90 4,46 4,88 4,50 Kapazität (kW) 10,0 11,0... - Seite 25 Bedienungsanleitung Hydrogerät Hydroeinheit (4,5-kW-Modell) Hydrogerät HWS-455XWHM3-E Kapazität Ersatzheizer (kW) für Hilfsheizungen 220-230 V ~ 50 Hz für Heißwasser- Stromversorgung Zylinderheizelement 220-230 V ~ 50 Hz (optional) Heizen (°C) 20-55 Austritt- Wassertemperatur Kühlen (°C) 7-25 Hydroeinheit (8-kW-Modell) Hydrogerät HWS-805XWHM3-E HWS-805XWHT6-E HWS-805XWHT9-E Kapazität Ersatzheizer...
-
Seite 26: Fehlersuche
Bedienungsanleitung Hydrogerät Fehlersuche Wenn ein Problem auftritt, wenden Sie sich an das Montageunternehmen oder den Händler. Problemprüfung Aktion • Prüfen Sie, ob die Stromversorgung besteht. Auf der Fernbedienung wird nichts angezeigt. • Ist der Stromunterbrecher eingeschaltet? • Datum/Zeiteinstellung ist nicht eingestellt. Die Zeitanzeige blinkt. - Seite 27 EF99911001-1...
