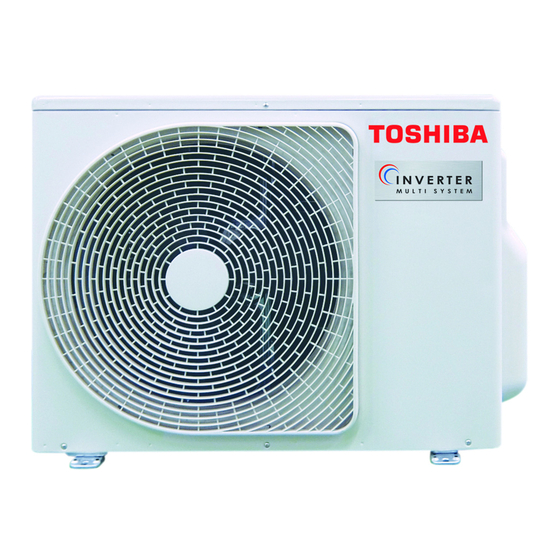

Toshiba RAS-2M18G3AVG-E Installationshandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Toshiba RAS-2M18G3AVG-E
Inhaltszusammenfassung für Toshiba RAS-2M18G3AVG-E
- Seite 1 KLIMAGERÄT (MULTI-SPLIT-TYP) Installationshandbuch Außengerät Modellname: RAS-2M18G3AVG-E RAS-3M18G3AVG-E * HINWEIS: Die Beschreibungen zu der Bedienung der 3 Innengeräte in diesem Benutzerhandbuch gelten nicht für das Modell RAS-2M18G3AVG-E. Installations-handbuch Deutsch Außengerät...
-
Seite 2: Inhaltsverzeichnis
Außengerät Installationshandbuch Inhalt Sicherheitsvorkehrungen ..................2 Werkzeuge für die Montage / Wartung. -
Seite 3: Sicherheitsvorkehrungen
Außengerät Installationshandbuch Sicherheitsvorkehrungen Der Hersteller übernimmt keinerlei Haftung für durch Nichtbeachtung der Beschreibungen in diesem Handbuch entstandene Schäden. Lesen Sie sich diese Installationsanleitung vor der Montage unbedingt sorgfältig durch. Die mitgelieferte CD-ROM enthält Versionen der Installationsanleitung in vielen Sprachen. Empfehlen Sie dem Benutzer eine regelmäßige Wartung, wenn das Gerät über längere Zeit verwendet wird. -
Seite 4: Zur Allgemeinen Anwendung In Öffentlichen Bereichen
Außengerät Installationshandbuch Achten Sie darauf, dass die hier angegebenen Sicherheitshinweise befolgt werden, um Sicherheitsrisiken zu vermeiden. Die Symbole und ihre Bedeutungen werden im Folgenden erläutert. Dieses Symbol verweist darauf, dass die falsche Verwendung des GEFAHR Geräts mit hoher Wahrscheinlichkeit zu schweren Verletzungen(*1) oder zum Tod führen kann. - Seite 5 Außengerät Installationshandbuch VORSICHT NEBEN DER EINFÜHRUNG DIESES NEUEN KÄLTEMITTELS WURDE AUCH DAS KÄLTEMITTELÖL GEWECHSELT. STELLEN SIE DAHER SICHER, DASS BEI DEN INSTALLATIONSARBEITEN KEIN WASSER ODER STAUB UND KEIN ALTES KÄLTEMITTEL ODER KÄLTEMASCHINENÖL IN DEN KÜHLKREISLAUF MIT DEM NEUEN KÄLTEMITTEL GELANGEN KANN. UM ZU VERHINDERN, DASS KÄLTEMITTEL UND KÄLTEMASCHINENÖL VERMISCHT WERDEN, WURDE DIE GRÖSSE DER ANSCHLÜSSE ZUR BEFÜLLUNG DES HAUPTGERÄTS –...
-
Seite 6: Über Das Kältemittel
Außengerät Installationshandbuch GEFAHR • FALLS ES WÄHREND DER MONTAGEARBEITEN ZU KÄLTEMITTEL-GASLECKS KOMMT, LASSEN SIE SOFORT FRISCHE LUFT IN DEN RAUM. WENN DAS KÄLTEMITTELGAS DURCH EINEN BRAND ODER ETWAS ÄHNLICHES ERHITZT WIRD, FÜHRT DIES ZUR ENTWICKLUNG VON GIFTIGEN GASEN. • LASSEN SIE BEI DER MONTAGE ODER ERNEUTEN MONTAGE DES KLIMAGERÄTE KEINE LUFT ODER ANDERE SUBSTANZEN AUSSER DEM SPEZIELLEN KÄLTEMITTEL „R32“... - Seite 7 Außengerät Installationshandbuch WARNUNG • Für Modelle mit R32 sind spezielle Werkzeuge und Rohrteile erforderlich und die Montagearbeiten müssen in Einklang mit der Anleitung ausgeführt werden. Das Kältemittel R32 vom Typ HFC hat einen 1,6 Mal höheren Druck als das üblicherweise verwendete Kältemittel (R22).
- Seite 8 Außengerät Installationshandbuch WARNUNG • Die Installation von Rohrleitungen ist auf ein Minimum zu beschränken. • Folgende Punkte müssen beim Auspumpen unbedingt beachtet werden. • Lassen Sie keine Luft in den Kühlkreislauf kommen. • Schließen Sie die beiden Betriebsventile. Stoppen Sie den Kompressor und entfernen Sie das Kältemittelrohr.
-
Seite 9: Erfordernis Der Meldung Beim Lokalen Stromversorger
Außengerät Installationshandbuch VORSICHT • Bitte lesen Sie dieses Installationshandbuch vor der Montage des Geräts aufmerksam durch. Es enthält weitere wichtige Anweisungen für eine sachgemäße Montage. • Wenn das Gerät vor der Montage Wasser oder sonstiger Feuchtigkeit ausgesetzt wird, kann dies zu einem Stromschlag führen. Lagern Sie es nicht in einem feuchten Keller und setzen Sie es weder Regen noch Wasser aus. -
Seite 10: Werkzeuge Für Die Montage / Wartung
6,35, 9,52 mm 6,35, 9,52 mm Einheit A 07 oder 10 oder 13 oder 16 6,35, 9,52 mm 6,35, 12,7 mm 32 (RAS-2M18G3AVG-E) Gesamt — 36 (RAS-3M18G3AVG-E) Alle Kombinationen, die die unter „Gesamt“ aufgeführte Zahl nicht übersteigen, können installiert werden. -
Seite 11: Montage Des Außengeräts
Außengerät Installationshandbuch Ablassen des Wassers vom Außengerät Montage des Außengeräts Installieren Sie 2 wasserdichte Gummikappen und den Ablaufnippel, Montageposition um Wasser vom Außengerät abzulassen. Versiegeln Sie die Durchbrüche und Schrauben-/Gewindebereiche fest mit Eine Stelle, die das Gewicht des Außengeräts tragen kann und zu keiner einem Silikonhaftmittel oder Dichtungsmasse. -
Seite 12: Kältemittelleitungen
Außengerät Installationshandbuch Rohranschluss Kältemittelleitungen 1. Stellen Sie Kabel- und Rohrverbindungen für jedes Innengerät separat her. 2. Richten Sie die Verbindungsrohre mittig zueinander aus und ziehen Sie die Bördelmutter so weit wie möglich mit den Fingern fest. Ziehen Sie die VORSICHT Mutter danach mit einem Drehmomentschlüssel fest. -
Seite 13: Elektrische Arbeiten
Außengerät Installationshandbuch Ausführen zusätzlicher Installationen eines 4. Trennen Sie den Einfüllschlauch vom Serviceanschluss und öffnen Sie dann den Ventilschaft vollständig mit einem 4-mm-Sechskantschlüssel. Innengeräts Serviceanschlusskappe 1. Fangen Sie Kältemittel vom Außengerät auf. Ein Inbusschlüssel 2. Schalten Sie den Schutzschalter aus. ist erforderlich. -
Seite 14: Verdrahtung
Frequenzen erzeugt wird und an der Oberfl äche des Außengeräts besteht, sowie zur Geräuschvermeidung, da ein Gerät zur Frequenzänderung (das Modell RAS-2M18G3AVG-E RAS-3M18G3AVG-E als Inverter bezeichnet wird) in das Außengerät integriert ist. Wenn das Klimagerät nicht geerdet ist, kann der Benutzer einen Stromschlag bekommen, wenn er die Oberfl äche des Außengeräts berührt... - Seite 15 Außengerät Installationshandbuch Prüfung auf Gaslecks 3. Schalten Sie zur Stromversorgung den Schutzschalter an. Beim ersten LED-Anzeigestatus wird D805 wie folgt angezeigt. Schlagen Sie unter „ Prüfung auf Gaslecks“ auf Seite 44 nach. : EIN, : AUS, : Schnelles Blinken (5 Mal/Sek.), : Langsames Blinken (1 Mal/Sek.) Testlauf ¯...
-
Seite 16: Auspumpvorgang
Außengerät Installationshandbuch 4. Halten Sie SW01 mindestens 5 Sekunden gedrückt und überprüfen Sie, ob Auspumpvorgang D800 au euchtet und die D804-Lampe blinkt (1 Mal/Sek.). Auspumpvorgang (Wiedergewinnung von Kältemittel) D800 D801 D802 D803 D804 D805 ¯ VORSICHT 5. Drücken Sie 1 Mal SW01. Dann blinkt die D804-Lampe (5 Mal/Sek.). D800 D801 D802... -
Seite 17: Anhang
Außengerät Installationshandbuch... - Seite 18 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 1116691096...
