Die Ausgabeart „Prozeduren" bleibt beim Ausschalten nichtflüchtig
gespeichert, d.h. beim Wiedereinschalten stellt sich die letzte
Menüposition ein. Dies ermöglicht ein Batteriestrom sparendes
Arbeiten bei Standortwechsel im Feldeinsatz.
Ein Ausschalten dieser Basisfunktion ist deshalb nur wie das Ein-
schalten über die während mindestens 1 Sekunde gleichzeitig
gedrückten Tasten „
Als Bestätigung, daß Sie sich in der Ausgabeart „Prozeduren" befin-
den, dient die Anzeige „REMOTE MAN"
4.7 Ausgabe über serielle Schnittstelle (REMOTE)
Der Kalibrator ist intern standardmäßig mit Infrarot-Dioden ausgerüstet, welche in
Verbindung mit einem Schnittstellenadapter eine galvanisch getrennte Kommuni-
kation mit dem PC ermöglichen. Dieser Adapter und die leistungsfähige
„Windows"-Kommunikations-Software „METRAwin 90", welche viele wertvolle
Anwendungen abdeckt, werden Ihnen als preiswertes Zubehör angeboten.
Einschalten der Schnittstelle
➭ Drücken Sie beim Einschalten gleichzeitig die Tasten „ON/OFF" (2) und „
(3), der Betrieb über die Schnittstelle wird über das Symbol „REMOTE" (16)
bestätigt. Gleichzeitig ist die automatische Abschaltung des Geräts außer
Betrieb, was über das Symbol „
Arbeiten Sie deshalb bei längerer Einschaltdauer mit dem Steckernetzgerät. Sie
vermeiden damit eine automatische Abschaltung über die Batteriespannungs-
überwachung.
Bedienungsoperationen im REMOTE-Betrieb
Im REMOTE-Betrieb reagiert das Gerät auf keine Tastenbetätigung. Eine Aus-
nahme ist die Ausschaltung des Geräts mit der Taste „ON/OFF" (2). Nach einer
Wiedereinschaltung mit dieser Taste allein ist das Gerät wieder im lokalen Betrieb.
LC-Anzeige im REMOTE-Betrieb
Im Direkt-Betrieb werden die vom PC ausgesendeten Befehle vom Gerät unmittel-
bar ausgeführt, sofern die im Telegramm vorgegebene Basisfunktion mit der am
Funktionsschalter (6) eingestellten übereinstimmt. Die LC-Anzeige informiert nach
jedem Telegramm über den programmierten Signalwert und die Ausgabeart.

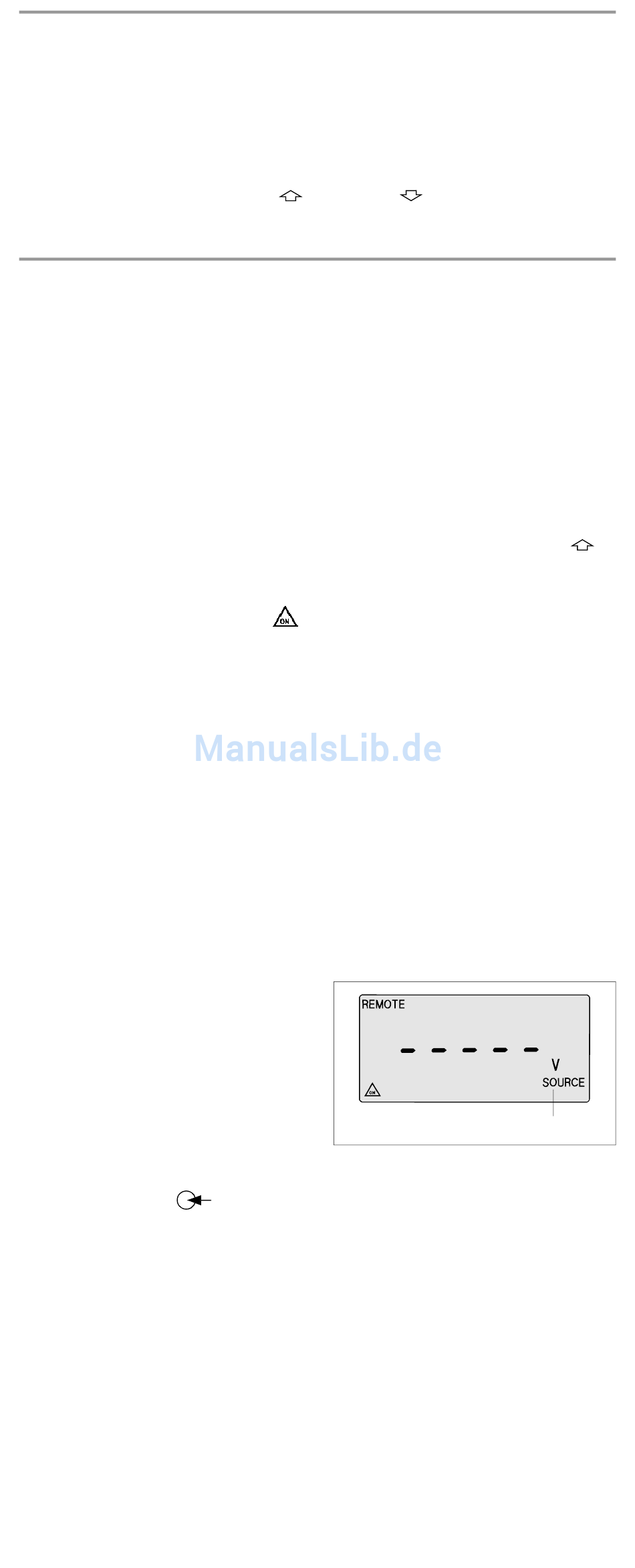

Eine falsche Einstellung des Funktions-
schalters wird durch eine blinkende
Anzeige der Soll-Basisfunktion signali-
siert. Nach Einstellung des Funktions-
schalters (6) auf die Soll-Basisfunktion
wird der neue Befehl sofort ausgeführt.
Ausgabe von Telegrammen
bei Strommessung
In dieser Betriebsart wird über die serielle Schnittstelle ein Telegramm mit dem
Meßwert im ASCII-Code übertragen mit einer Frequenz von ca. 6 Messungen pro
Sekunde. Das Format entspricht der LC-Anzeige, z. B. „17.35 mA".
Bei Überlast wird das Telegramm mit dem Inhalt „24.00 mA" durch „overrange"
ergänzt.
Die Schnittstellenparameter sind:
Format:
Baudrate: 9600 Baud
GOSSEN-METRAWATT
in der Betriebsart LOCAL
8 Datenbits, ohne Parität, 1 Stopbit
" (3) und „
" (18) angezeigt wird.
" (4) möglich.
Soll-Basisfunktion
"
23
