8)
Die Impulsausgabe erfolgt mit Start
Low-Level gemäß oberem Zeitdia-
gramm in Bild 16.
9) Die Impulsausgabe erfolgt mit Start
aus High-Level gemäß unterem
Zeitdiagramm in Bild 16.
10) Ausgabe der Impulsfolge mit den gewählten Parametern und der nächst-
möglichen Frequenz gemäß Menüposition 6).
Nach Ablauf der Impulsausgabe ist das Gerät für Neustart ab Menüposition
8) oder 9) bereit.
11) Mit der Taste „
die Anzahl der zum Zeitpunkt des Tastendrucks noch verbleibenden Impulse
angegeben.
☞
Hinweis!
Diese Umschaltung führt an den Buchsen zu einer (nur bei höheren
Frequenzen bemerkbaren) kurzzeitigen Unterbrechung der Impuls-
ausgabe.
Bedienung
➭ Stellen Sie den Funktionsschalter (6) auf „
➭ Schließen Sie den Prüfling über die Meßleitungen gemäß Bild 17 an.
➭ Fahren Sie mit der weiteren Bedienung nach der oben beschriebenen Menü-
struktur fort.
Achtung!
Aus zeitkritischen Gründen sind während der Impulsausgabe die
automatische Abschaltung und Überwachung der Batteriespannung
und Belastung ausgeschaltet. Der Ausgang ist jedoch kurzschluß-
fest, und der Ausgangsstrom auf ca. 25 mA begrenzt.
30

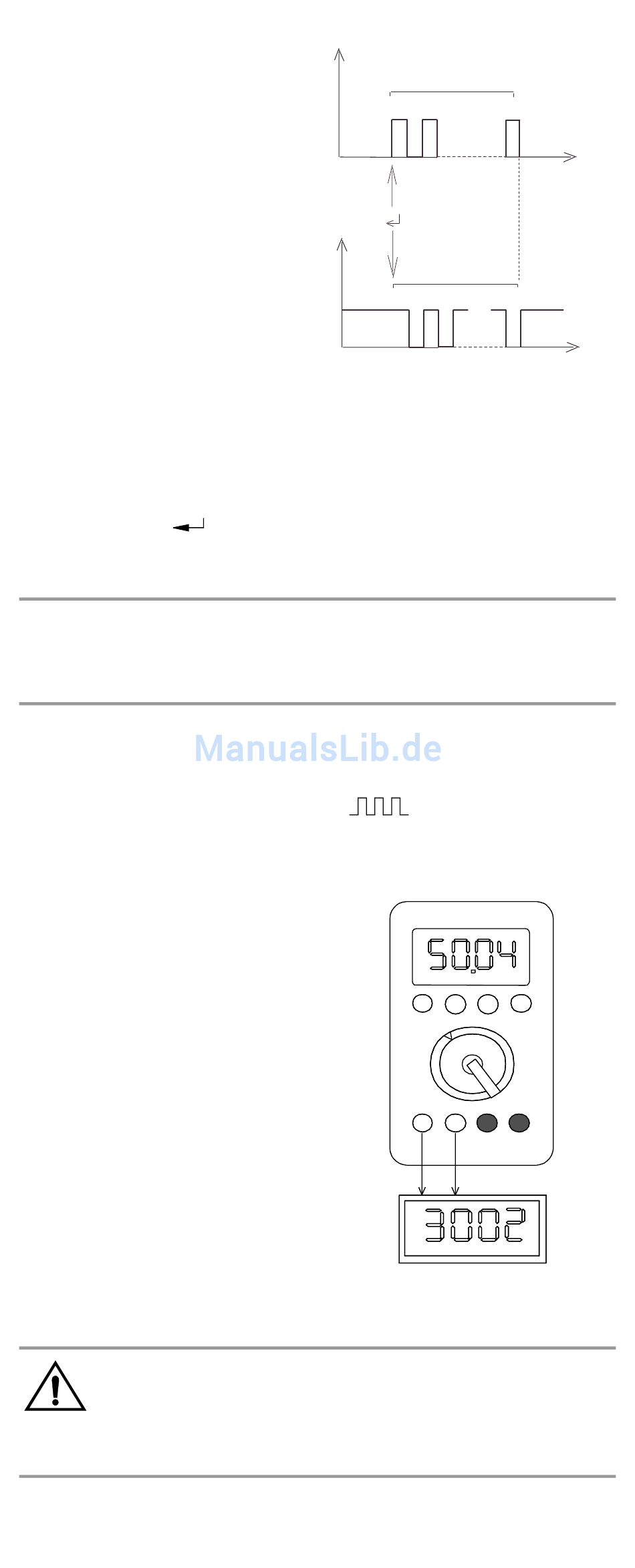

Bild 16 Zeitdiagramm
" (2) wird anstelle der Frequenz während ca. 1 Sekunde
Bild 17 Anschluß der
U
N
"
" = Start
U
N
"
–
t/min
Meßleitungen
GOSSEN-METRAWATT
+
Rpm
Upm
t
t
