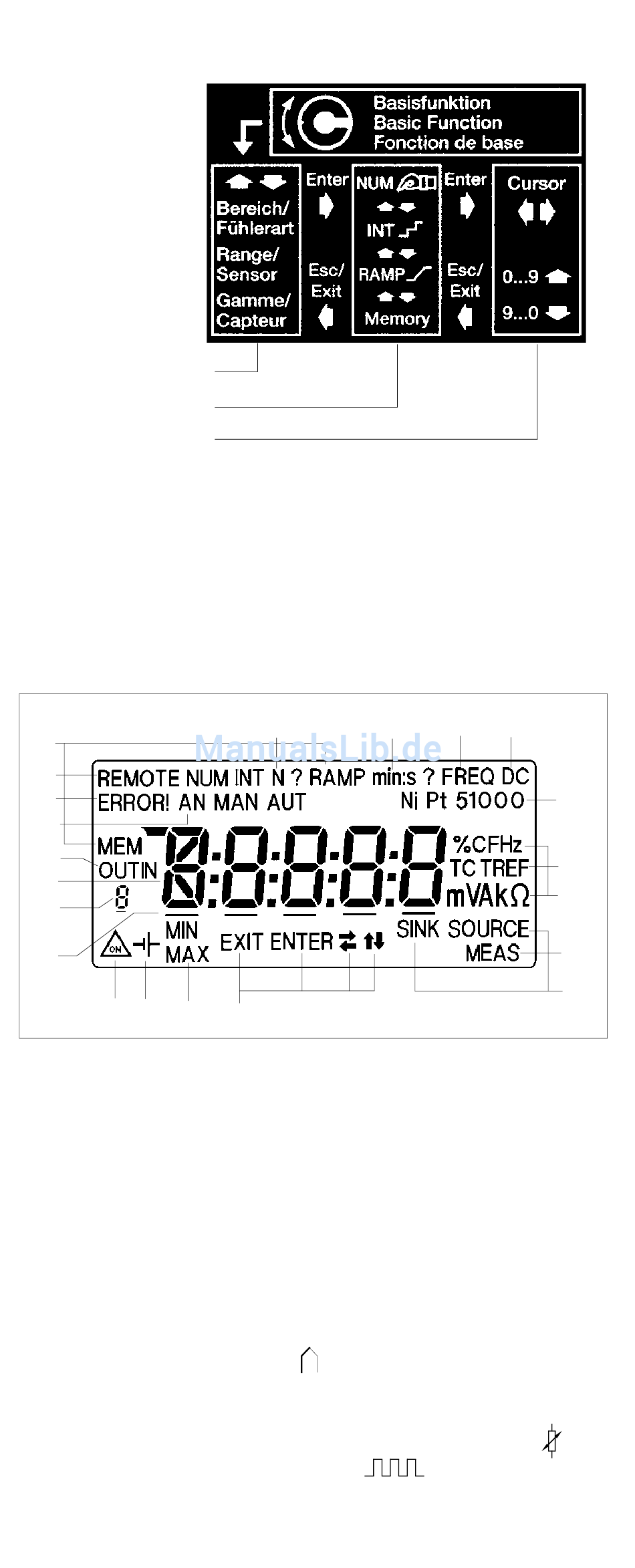

Die Menüstruktur mit den Funktionen in den Menüebenen ist in konzentrierter
Darstellung auf der Gehäuseunterseite des Geräts aufgedruckt (Bild 2)
1. Tastatur-Menüebene
2. Tastatur-Menüebene
weitere Menüebenen
Bild 2
Darstellung der Menüstruktur auf der Gehäuseunterseite
3.3 LC-Anzeige
Die LC-Anzeige bildet ein wichtiges Element in der Bedienerführung in der neben
den numerischen Anzeigen verschiedene Symbole die aktuelle Menüposition
signalisieren und Hinweise für die zu tätigenden Operationen geben.
Bild 3 zeigt die LC-Anzeige mit allen Symbolen, die beim Segmenttest nach Kap.
2 angezeigt werden.
8
16
17
kF
12
1
13
2
18 19
Bild 3
LC-Anzeige
Die Symbole haben folgende Bedeutung:
1)
5-stelliges Ziffernfeld,
1. Ziffer zusätzlich für Anzeige von Thermoelement-Typ
2)
Cursorfeld
3)
Menüführungssymbole für Basisfunktionen
SOURCE = Quelle, d.h. Simulation von Signalen
SINK
= Senke, z.B. für Simulation von 2-Leiter-Transmitter
MEAS
= Messen von Stromsignal 0 ... 24 mA DC
4)
Maßeinheiten für Meßgrößen
5)
Menüführungssymbole
TC
= Basisfunktion „°C
TREF
= Referenztemperatur-Wahl, (interne oder externe
6)
Typ des simulierten RTD-Fühlers, z.B. Pt100 in Basisfunktion „°C
7)
FREQ
= Hinweis auf Basisfunktion „
GOSSEN-METRAWATT
9
15
14
Vergleichsstelle)
oder Impulsausgabe
10 11
", für Thermoelement-Simulation
" = Frequenz-
7
kF
6
5
4
kF
3
"
11
