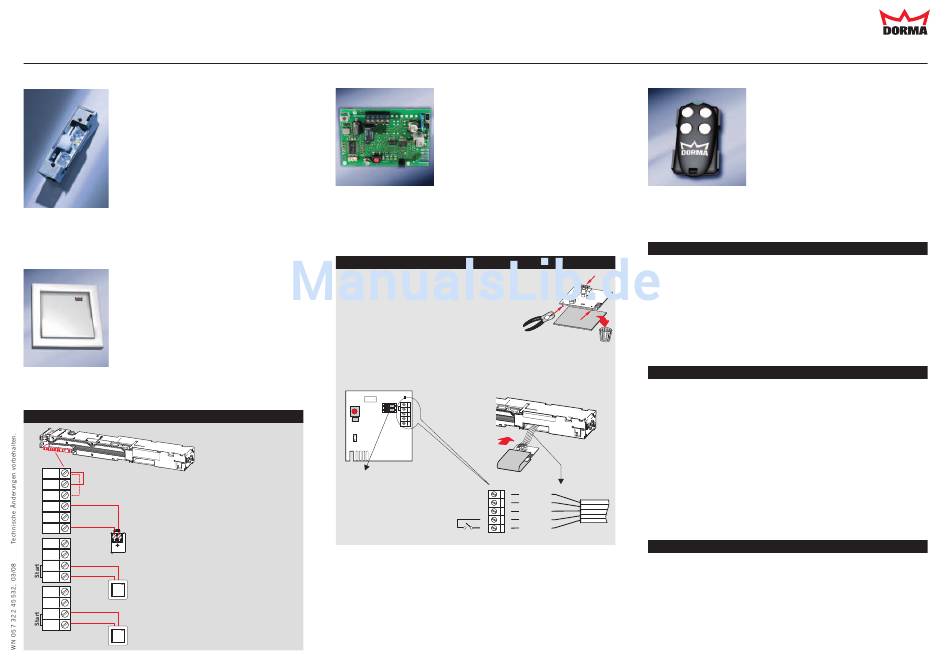

Dorma PORTEO Kurzanleitung Seite 2

PORTEO. Zubehör.
In der Betriebsart PowerMotion (automatisches Türöffnen, automatisches Türschließen) wird ein elektrischer Türöffner (E-Öffner)
zur Freigabe der Schlossfalle benötigt. Durch einen externen Impulsgeber (Handtaster, Funksteuerung) wird ein Impuls übermittelt,
die Tür öffnet nach Freigabe des E-Öffners und schließt nach voreingestellter Offenhaltezeit automatisch.
Elektrischer Türöffner (E-Öffner) DORMA Basic
Elektrischer Türöffner mit justierbarer Falle,
für Falz- und Stumpftüren, DIN-L und
DIN-R verwendbar. 24 V DC, 130 mA
Ausführung:
– Basic: Arbeitsstrom, stromlos geschlossen,
Art.-Nr. 15117124
– Basic-Safe: Ruhestrom, stromlos offen,
Art.-Nr. 15137124
Zubehör: Edelstahl-Schließblech FLM 24,
Art.-Nr. 15180224
Nach Inbetriebnahme des PORTEO wird mit dem DIP-Schalter A der
E-Öffner aktiv geschaltet. Weitere Einstellungen siehe Vorderseite.
Handtaster DORMA System 55
Funktion 1 – Tür-Auf
Taster drücken:
• Die Tür öffnet und schließt
Funktion 2 – Dauerauf
1. Tastenklick zweimal kurz hintereinander
(Stromstoßfunktion):
• Tür öffnet und bleibt in der Offen-
Position stehen.
2. Tastenklick zweimal kurz hintereinander:
Art.-Nr.:
• Tür schließt.
19144701170
Anschlussplan E-Öffner und Impulsgeber
1U
Brücke 1U zu 64 = E-Öffner Basic (Arbeitsstrom)
64
Brücke 1U zu 63 = E-Öffner Basic-Safe (Ruhestrom)
63
62
CN
3
Anschluss E-Öffner
1U
3
42
3
Anschluss Impulsgeber
1U
(z. B. Handtaster, Radarmelder)
3
42
3
Anschluss Impulsgeber
(z. B. Handtaster, Radarmelder)
Funkempfänger DORMA RC-R
Technische Daten
Frequenz: 433,92 MHz
Ausgang: 1 Kanal potenzialfreier
Schließerkontakt,
selbstlernend für bis zu 64 Sendern
Spannungsversorgung: 24 V DC
Stromaufnahme: max. 100 mA
Art.-Nr.: 16562301170
Der Funkempfänger DORMA RC-R (erforderlich für RC-T Hand-
sender) wird in den PORTEO eingebaut. In Verbindung mit dem
RC-T Handsender werden so alle Kabelverlegungen, die sonst zur
Türaktivierung notwendig sind, überflüssig.
Einbau des Funkempfängers RC-R
1. Trägerplatte von der Empfängerplatine entfernen.
2. Kabelstrang des PORTEO entsprechend
der Farbkennzeichnung an der
Empfängerplatine anklemmen.
3. Nach Programmierung des Handsenders
Platine mit dem Moosgummi umwickeln
und in den Schacht einschieben.
Empfänger RC-R
SW
L1
Switch 1 auf
2.
OFF = 24 V AC/DC
Antenne
stellen
-
V AC/DC
+
Funkimpulsgeber DORMA RC-T HandHeld
Der DORMA RC-T dient dazu automatische Türen per Funk zu
öffnen und zu schließen. Es können mehrere Handsendern einge-
setzt werden. Jeder Handsender ist einzeln zu programmieren.
Funktionsbeschreibung
Funktion 1 – Tür-Auf
Programmierte Taste auf dem Handsender drücken:
• Die Tür fährt in die Offen-Position und schließt sich nach Ablauf
der eingestellten Offenhaltezeit.
Funktion 2 – Dauerauf
Programmierte Taste auf dem Handsender einmal drücken:
1.
• Die Tür öffnet und bleibt in der Offen-Position stehen.
Erneutes Drücken der Taste: Tür schließt.
Programmierung
Funktion 1 – Tür-Auf
1. Auf der Empfängerplatine (RC-R) den Taster SW kurz drücken.
• Die LED am Taster leuchtet für 5 Sek.
2. Innerhalb dieser 5 Sek. eine Taste des Handsenders drücken.
• Funktion 1 ist programmiert und liegt jetzt auf dieser Taste.
3.
Funktion 2 – Dauerauf
1. Auf der Empfängerplatine (RC-R) den Taster SW so lange
drücken bis die LED neben dem Taster wieder erlischt.
• Die LED blinkt 30-mal.
violett
blau 2. Danach folgt ein kurzes Dauerlicht (ca. 3 Sek.), gleichzeitig mit
grün
dem Dauerlicht eine Taste des Handsenders drücken.
gelb
• Funktion 2 ist programmiert und liegt jetzt auf dieser Taste.
orange
Löschen der Programmierungen
Vor jeder Änderung der Tastenbelegung muß die Programmierung
gelöscht werden.
1. Empfänger RC-R stromlos schalten (Netzschalter auf „OFF").
2. Taster SW auf dem RC-R drücken und gedrückt halten.
3. Strom wieder einschalten (Netzschalter auf „ON").
• Die LED leuchtet
4. Taste sofort loslassen.
Technische Daten
Frequenz: 433,92 MHz, 4 Kanal digital
codiert, mit individueller Belegung
Spannungsversorgung: 12 V Batterie
Reichweite: 15 m im Gebäude
Art.-Nr.: 16562101170
