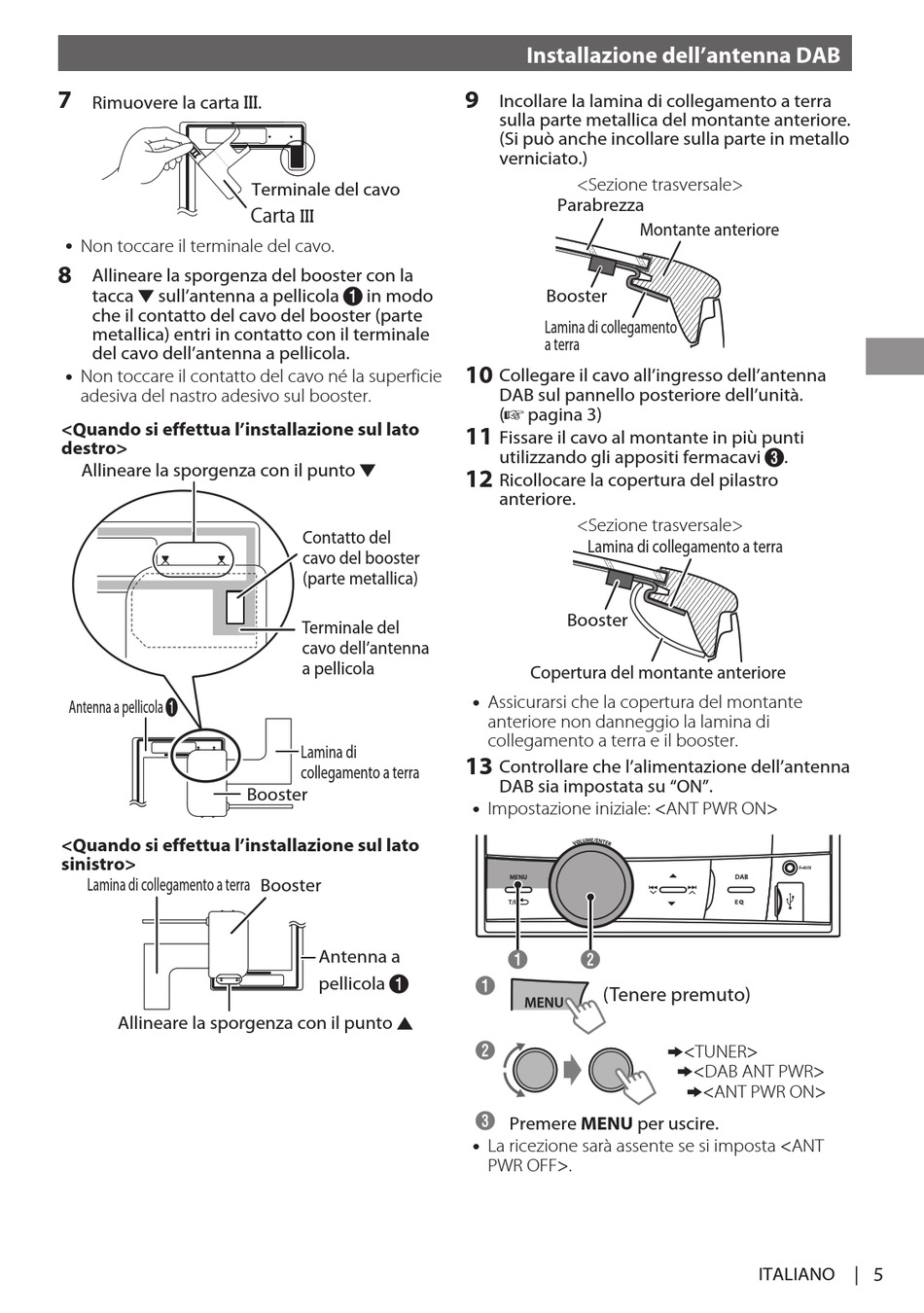

7
Rimuovere la carta .
Non toccare il terminale del cavo.
8
Allineare la sporgenza del booster con la
tacca sull'antenna a pellicola
che il contatto del cavo del booster (parte
metallica) entri in contatto con il terminale
del cavo dell'antenna a pellicola.
Non toccare il contatto del cavo né la superficie
adesiva del nastro adesivo sul booster.
<Quando si effettua l'installazione sul lato
destro>
Allineare la sporgenza con il punto
Antenna a pellicola A
<Quando si effettua l'installazione sul lato
sinistro>
Lamina di collegamento a terra
Allineare la sporgenza con il punto
Terminale del cavo
Carta
in modo
Contatto del
cavo del booster
(parte metallica)
Terminale del
cavo dell'antenna
a pellicola
Lamina di
collegamento a terra
Booster
Booster
Antenna a
pellicola A
Installazione dell'antenna DAB
9
Incollare la lamina di collegamento a terra
sulla parte metallica del montante anteriore.
(Si può anche incollare sulla parte in metallo
verniciato.)
<Sezione trasversale>
Parabrezza
Montante anteriore
Booster
Lamina di collegamento
a terra
10
Collegare il cavo all'ingresso dell'antenna
DAB sul pannello posteriore dell'unità.
( pagina 3)
11
Fissare il cavo al montante in più punti
utilizzando gli appositi fermacavi
12
Ricollocare la copertura del pilastro
anteriore.
<Sezione trasversale>
Lamina di collegamento a terra
Booster
Copertura del montante anteriore
Assicurarsi che la copertura del montante
anteriore non danneggio la lamina di
collegamento a terra e il booster.
13
Controllare che l'alimentazione dell'antenna
DAB sia impostata su "ON".
Impostazione iniziale: <ANT PWR ON>
A B
(Tenere premuto)
Premere MENU per uscire.
La ricezione sarà assente se si imposta <ANT
PWR OFF>.
.
<TUNER>
<DAB ANT PWR>
<ANT PWR ON>
ITALIANO | 5
