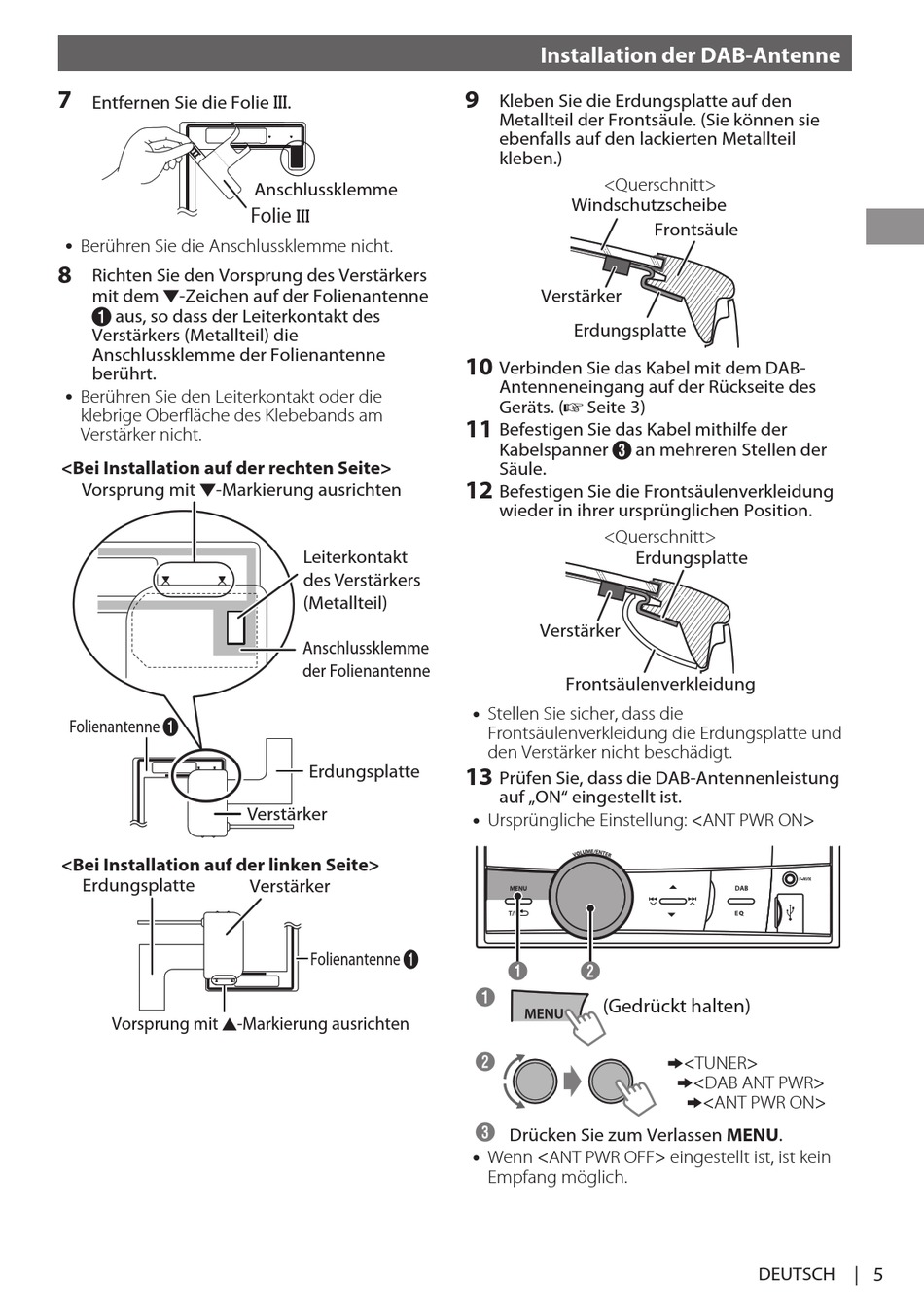

JVC KW-DB60AT Installationsanleitung Seite 13

7
Entfernen Sie die Folie .
Berühren Sie die Anschlussklemme nicht.
8
Richten Sie den Vorsprung des Verstärkers
mit dem -Zeichen auf der Folienantenne
aus, so dass der Leiterkontakt des
Verstärkers (Metallteil) die
Anschlussklemme der Folienantenne
berührt.
Berühren Sie den Leiterkontakt oder die
klebrige Oberfläche des Klebebands am
Verstärker nicht.
<Bei Installation auf der rechten Seite>
Vorsprung mit -Markierung ausrichten
Folienantenne A
<Bei Installation auf der linken Seite>
Erdungsplatte
Vorsprung mit -Markierung ausrichten
Anschlussklemme
Folie
Leiterkontakt
des Verstärkers
(Metallteil)
Anschlussklemme
der Folienantenne
Erdungsplatte
Verstärker
Verstärker
Folienantenne A
Installation der DAB-Antenne
9
Kleben Sie die Erdungsplatte auf den
Metallteil der Frontsäule. (Sie können sie
ebenfalls auf den lackierten Metallteil
kleben.)
<Querschnitt>
Windschutzscheibe
Verstärker
Erdungsplatte
10
Verbinden Sie das Kabel mit dem DAB-
Antenneneingang auf der Rückseite des
Geräts. ( Seite 3)
11
Befestigen Sie das Kabel mithilfe der
Kabelspanner an mehreren Stellen der
Säule.
12
Befestigen Sie die Frontsäulenverkleidung
wieder in ihrer ursprünglichen Position.
<Querschnitt>
Erdungsplatte
Verstärker
Frontsäulenverkleidung
Stellen Sie sicher, dass die
Frontsäulenverkleidung die Erdungsplatte und
den Verstärker nicht beschädigt.
13
Prüfen Sie, dass die DAB-Antennenleistung
auf „ON" eingestellt ist.
Ursprüngliche Einstellung: <ANT PWR ON>
A B
(Gedrückt halten)
Drücken Sie zum Verlassen MENU.
Wenn <ANT PWR OFF> eingestellt ist, ist kein
Empfang möglich.
Frontsäule
<TUNER>
<DAB ANT PWR>
<ANT PWR ON>
DEUTSCH | 5
