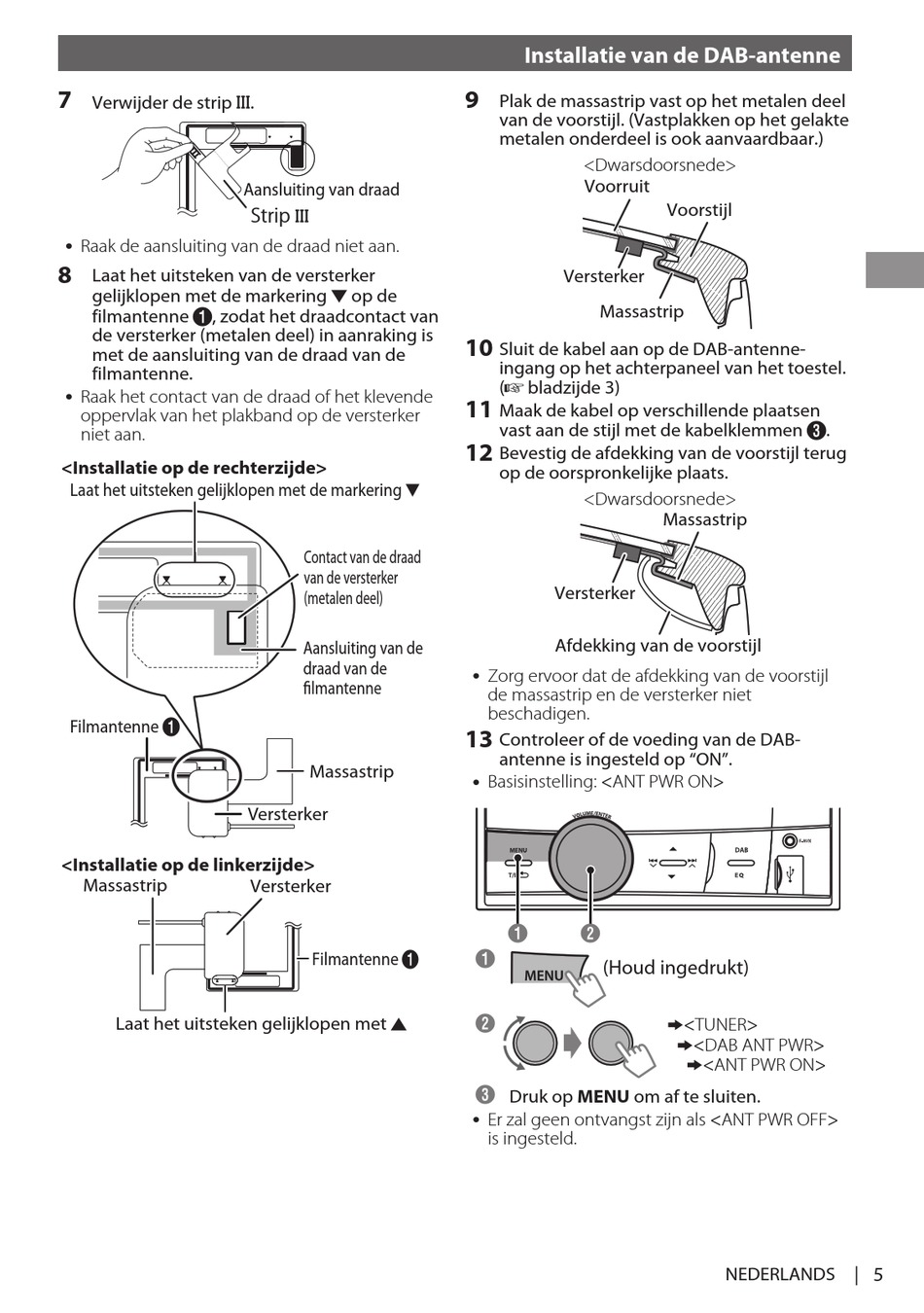

JVC KW-DB60AT Installationsanleitung Seite 17

7
Verwijder de strip .
Raak de aansluiting van de draad niet aan.
8
Laat het uitsteken van de versterker
gelijklopen met de markering
filmantenne , zodat het draadcontact van
de versterker (metalen deel) in aanraking is
met de aansluiting van de draad van de
filmantenne.
Raak het contact van de draad of het klevende
oppervlak van het plakband op de versterker
niet aan.
<Installatie op de rechterzijde>
Laat het uitsteken gelijklopen met de markering
Filmantenne A
<Installatie op de linkerzijde>
Massastrip
Laat het uitsteken gelijklopen met
Aansluiting van draad
Strip
op de
Contact van de draad
van de versterker
(metalen deel)
Aansluiting van de
draad van de
filmantenne
Massastrip
Versterker
Versterker
Filmantenne A
Installatie van de DAB-antenne
9
Plak de massastrip vast op het metalen deel
van de voorstijl. (Vastplakken op het gelakte
metalen onderdeel is ook aanvaardbaar.)
<Dwarsdoorsnede>
Voorruit
Versterker
Massastrip
10
Sluit de kabel aan op de DAB-antenne-
ingang op het achterpaneel van het toestel.
( bladzijde 3)
11
Maak de kabel op verschillende plaatsen
vast aan de stijl met de kabelklemmen
12
Bevestig de afdekking van de voorstijl terug
op de oorspronkelijke plaats.
<Dwarsdoorsnede>
Versterker
Afdekking van de voorstijl
Zorg ervoor dat de afdekking van de voorstijl
de massastrip en de versterker niet
beschadigen.
13
Controleer of de voeding van de DAB-
antenne is ingesteld op "ON".
Basisinstelling: <ANT PWR ON>
A B
(Houd ingedrukt)
Druk op MENU om af te sluiten.
Er zal geen ontvangst zijn als <ANT PWR OFF>
is ingesteld.
Voorstijl
.
Massastrip
<TUNER>
<DAB ANT PWR>
<ANT PWR ON>
NEDERLANDS | 5
