PROMEMORIA
• Se si utilizzano cavi sottili (vale a dire con una resistenza elevata), quando il consumo
dell'unità è massimo si verificano notevoli cadute di tensione. Per evitare che la caduta di
tensione dal lato della telecamera superi il 10%, utilizzare cavi spessi o collocare
l'alimentatore vicino alla telecamera. Se durante il funzionamento si verificano cadute di
tensione, le prestazioni risultano instabili.
• Fissare i conduttori dei cavi in modo che essi non entrino in contatto con i fili di prevenzione
delle cadute.
• Non collegare contemporaneamente gli ingressi di alimentazione a 12 V c.c. e a 24 V c.a.
• Quando si utilizza una sorgente di alimentazione a 12 V c.c., accertarsi che la polarità dei
cavi sia corretta.
• L'alimentazione a 24 V in c.a. deve essere conforme a quanto segue: Solo alimentazione
isolata

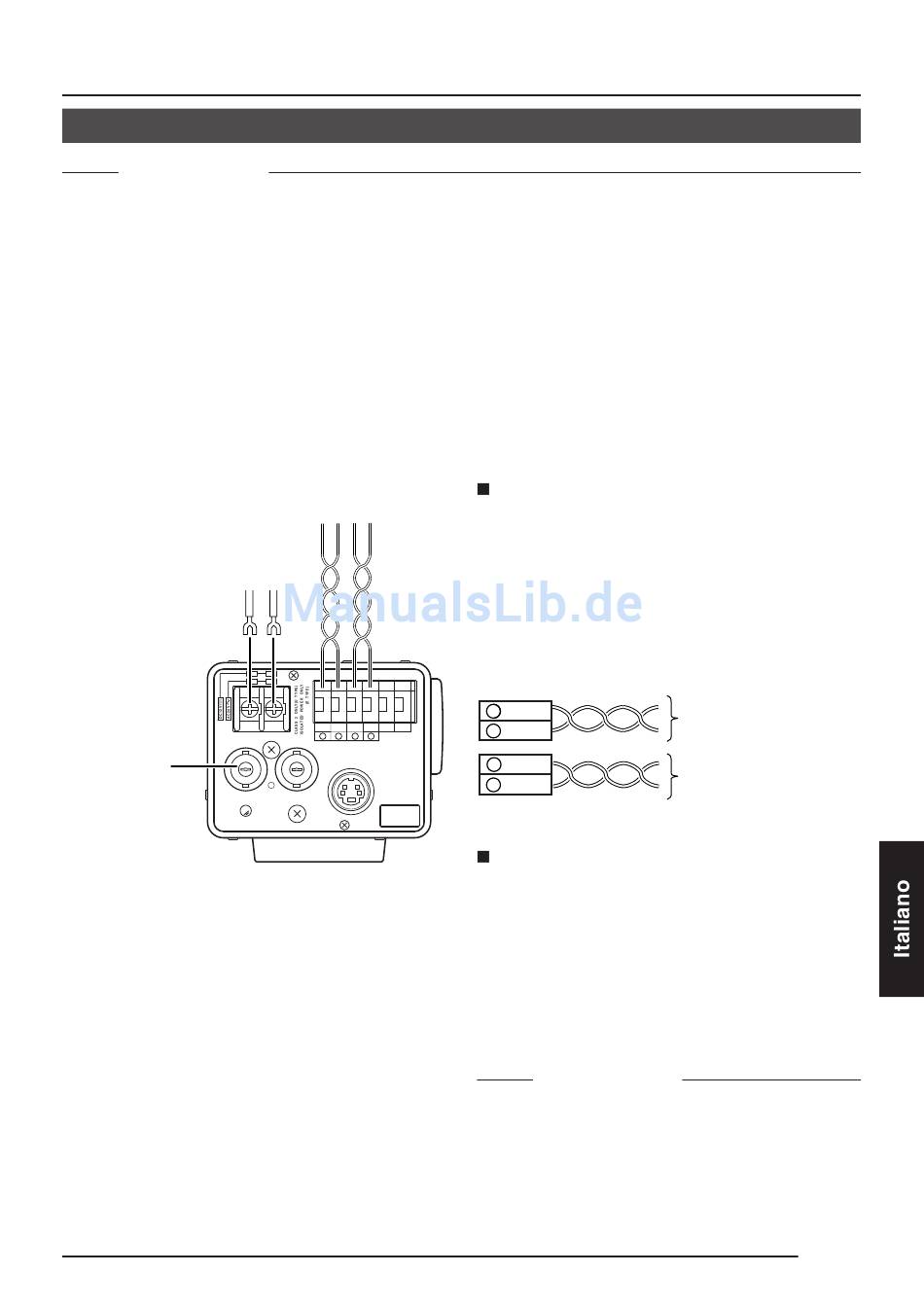

Verso sistemi di controllo
come l'unità RM-P2580
Alimentazione a
12 V c.c. / 24 V c.a.
Generatore
genlock dei
SYNC IN
segnali di
sincronizzazione
POWER
-
+
1 2
+ - + -
TX TX RX RX AUX GND
A B C D
Y/C OUT
VIDEO OUT
SEE INST-
RUCTION
MANUAL
Cavi dei segnali di controllo
Questi cavi devono essere collegati soltanto
quando occorre controllare la telecamera
mediante segnali RS-422A o RS-485. Si
consiglia di utilizzare doppini intrecciati a 4
conduttori da 0,65. L'uso di questi cavi
consente di raggiungere distanze fino a
1200 m.
TX+
A
TX-
B
C RX+
RX-
D
Collegamento genlock
Con determinati sistemi, quando il segnale
di sincronizzazione esterno è dei tipi video
composito o a impulso nero, l'uso di
collegamenti genlock mediante l'applicazione
di ingressi di sincronizzazione esterni richiede
una regolazione della fase orizzontale (H
PHASE) e della fase di colore (SC COARSE).
PROMEMORIA
• I collegamenti genlock non sono possibili
con segnali che presentano distorsioni
eccessive dovute ai segnali di sincronizzazione,
come quelli di riproduzione provenienti da
VCR o videodischi.
• Per ulteriori dettagli, rivolgersi a un
rivenditore autorizzato JVC.
Collegare dall'altro
lato a coppie come
questa.
Collegare dall'altro
lato a coppie come
questa.
