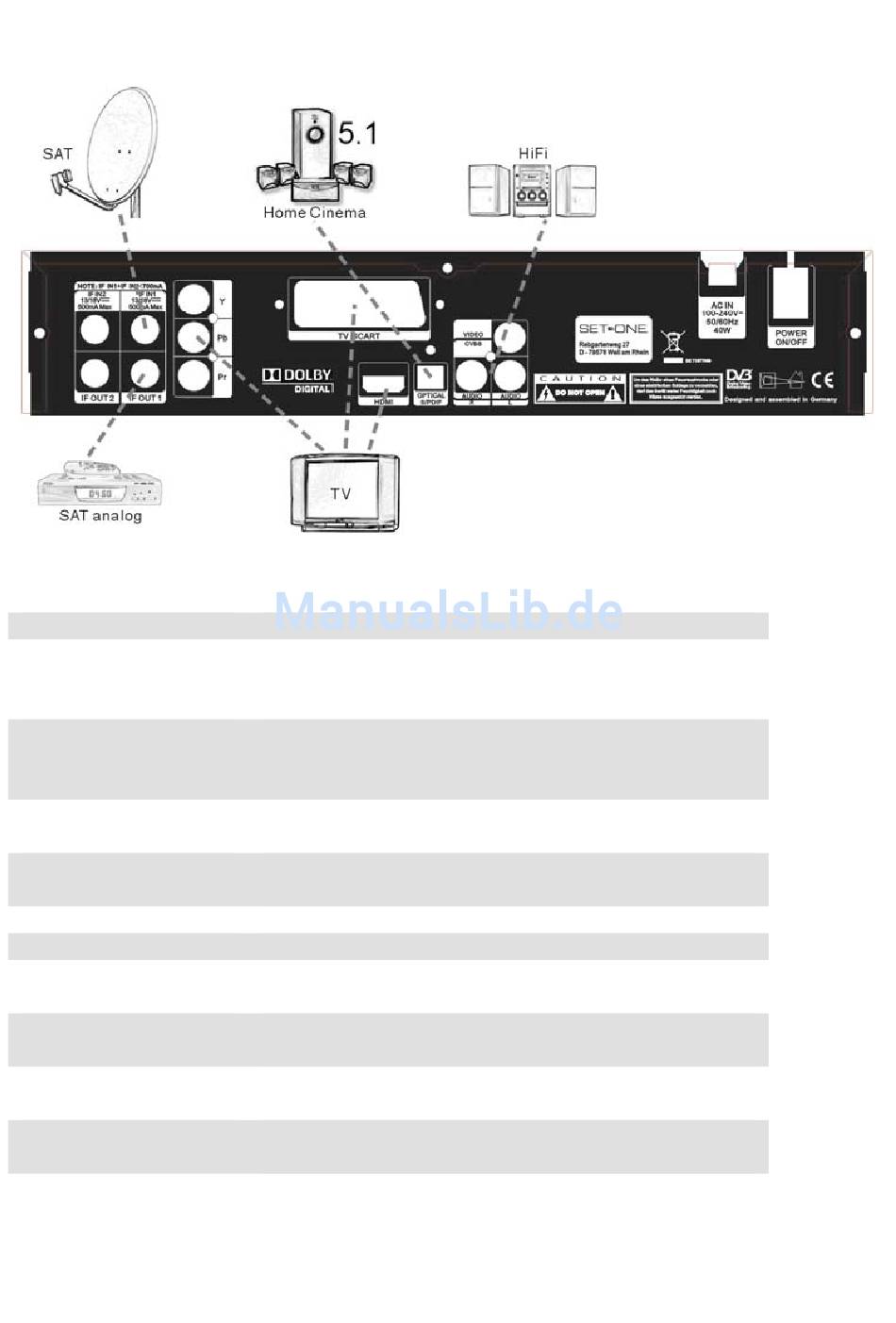

Rückseite und Anschlussmöglichkeiten
IF IN 1
IF IN 2
IF OUT 1
IF OUT 2
Y, Pb, Pr
TV Scart
Video CVBS
Audio L / R
Optical S/PDIF
COAXIAL
S/PDIF
HDMI
Power On/Off
Anschluss vom LNB zum Receiver
Um ein zweites LNB anzuschließen, oder
Endverbindung von Ausgang „LNB
Out"
Durchschleifanschluss des Receivers an den
Anschluss „LNB 2 In" oder einen anderen
Receiver
Durchschleifanschluss des Receivers an einen
anderen Receiver
Zum Anschluss
Ausgabegerät.
SCART- Anschluss TV-Gerät
Videoanschluss über Cinch
Audioanschluss links / rechts (zum Anschluss
an eine Audioanlage)
Optischer digitaler
Anschluss an eine kompatible Audioanlage)
Coaxialer digitaler
Anschluss an eine kompatible Audioanlage)
Zum Anschluss an ein TV Gerät mit HDMI
Eingang
Netzschalter
an ein CVBS
Audioausgang
Audioausgang
