- Seite 1 EasyOne T1 USB Bedienungsanleitung Digitaler Terrestrischer Receiver mit USB Anschluss und PVR-Funktion...
-
Seite 2: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver ... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort......................2 Inhaltsverzeichnis..................3 Sicherheitshinweise ..................5 Richtiger Standort..................6 1. Geräteübersicht..................7 1.1 Fernbedienung ................... 7 1.2 Die Receiver Vorderseite ..............9 1.3 Die Receiver Rückseite ..............10 1.4 Anschluss des Receivers an ein TV Gerät .........11 1.5 Anschluss des Receivers an ein Audio System ......... - Seite 4 Inhaltsverzeichnis 6.4 Zeit Einstellungen ................22 6.4 Zugangssperre ................. 22 7. Software Update..................23 8. Information....................23 9. Dateien vom USB Speicher abspielen und aufnehmen......24 9.1 USB-PVR Funktion ................24 10. Spiele..................... 26 Kistenmann....................26 Tetris......................26 Ratte schlagen..................26 11.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. ... -
Seite 6: Richtiger Standort
Sicherheitshinweise Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 7: Geräteübersicht
Geräteübersicht 1. Geräteübersicht 1.1 Fernbedienung... - Seite 8 Geräteübersicht Tasten der Fernbedienung STANDBY Zum Ein oder Ausschalten des Receivers in den Standby-Modus NUMBERIC BUTTONS Zifferntasten zur direkten Programmeingabe INFO Zeigt Programminformationen im laufenden TV-Modus, ruft im Menü Modus die Hilfe-Funktion auf. VOL (◄/►) Lautstärke erhöhen bzw. verringern CH (▲/▼) Zum Navigieren innerhalb des OSD-Menüs (hoch/runter) oder zum Umschalten der Programme in auf- oder absteigender Reihenfolge...
-
Seite 9: Die Receiver Vorderseite

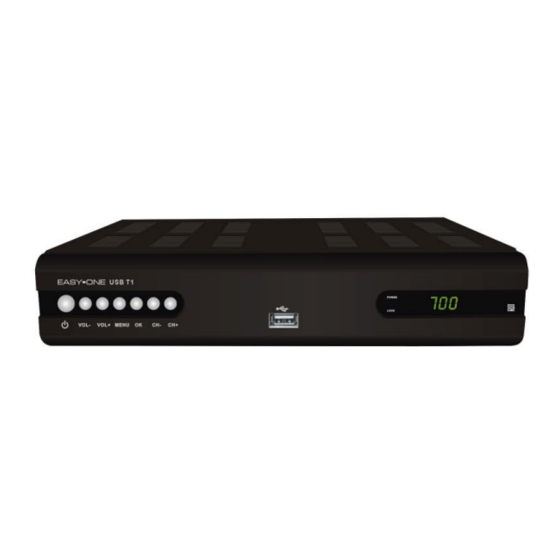

Geräteübersicht 1.2 Die Receiver Vorderseite (1) POWER: Schaltet den Receiver in Standby und zurück. (2) VOL-: Verringert die Lautstärke / Navigation im Menü. (3) VOL+: Erhöht die Lautstärke / Navigation im Menü. (4) MENU: Ruft das Hauptmenü auf. (5) OK: Taste zum Bestätigen (6) CH-: Schaltet zum vorherigen Sender in der Liste / Navigation im Menü... -
Seite 10: Die Receiver Rückseite
Geräteübersicht 1.3 Die Receiver Rückseite ANT IN: Zum Anschluss des Antennenkabels. IF OUT: Zum weiterleiten des Signals an einen anderen Receiver. VIDEO: CVBS Video Ausgang. AUDIO L/R: Cinch-Anschluss für die Stereo-Anlage. S/PDIF: Digitaler koaxialer Audio Ausgang. TV SCART: SCART Anschlüsse für TV. Netzkabel Netzschalter... -
Seite 11: Anschluss Des Receivers An Ein Tv Gerät
Geräteübersicht 1.4 Anschluss des Receivers an ein TV Gerät (1) Schließen Sie ein Scart-Kabel am Anschluss „TV“ Ihres Receivers an, und verbinden Sie das Scart Kabel anschliessend mit Ihrem TV-Gerät.. (2) Stecken Sie das Antennenkabel in den Anschluss „ANT-IN“... -
Seite 12: Anschluss Des Receivers An Ein Audio System
Geräteübersicht 1.5 Anschluss des Receivers an ein Audio System Über den Anschluss “L-AUDIO- R” (Cinch) können Sie Ihren Receiver an ein Audio System anschließen. Über den Anschluss S/PDIF (koaxial) können Sie eine verbesserte Stereo Qualität an Ihrem Audio Gerät erzeugen (sofern von Ihrem Audio-System unterstützt) -
Seite 13: Erste Inbetriebnahme
Bedienen des Receivers 2. Erste Inbetriebnahme Beim ersten Start Ihres Receivers, erscheint eine Abfrage welche Menüsprache (OSD-Sprache) sie bevorzugen, in welchem Land Sie sich befinden, ob Sie Ihr DVB-T Signal durch eine aktive Antenne empfangen, und ob Sie die LCN (Logical Channel Numbering,... -
Seite 14: Bedienen Des Receivers
Bedienen des Receivers 3. Bedienen des Receivers Grundlegendes: In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V►, V◄. Gewählte Menüpunkte werden markiert. Mit der „OK“-Taste erfolgt die Auswahl. Mit der „EXIT“-Taste oder der „MENU“-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. -
Seite 15: Audio
Bedienen des Receivers 3.6 Audio Durch drücken der „Audio” Taste können Sie mithilfe der ▼/▲-Tasten die gewünschte Sprache (sofern vom Programmanbieter angeboten) auswählen. Durch drücken der ◄/►-Tasten können Sie den gewünschten Modus (Stereo/Mono/Links/Rechts) auswählen. 3.7 TV/R (Blaue Taste) Um zum Radio-Betrieb zu wechseln, drücken Sie bitte die “TV/R” Taste. Durch nochmaliges drücken dieser Taste wechseln Sie wieder zurück zum TV Betrieb. -
Seite 16: Rcl
Bedienen des Receivers 3.11 RCL Durch drücken der „RCL“-Taste springt der Receiver zum zuletzt ausgewählten Sender zurück. 3.12 Senderliste (OK-Taste) Eine Gesamtübersicht aller gespeicherten Programme erhalten Sie, wenn Sie die Taste „OK“ drücken. Sie können mit den Steuertasten ▼/▲ innerhalb dieser Liste navigieren. Mit den beiden Tasten „PGUP“... -
Seite 17: Menübersicht
Menü Menübersicht Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste können Sie dieses wieder verlassen. So können Sie sich in den Menüs orientieren Oben: Menüname Rechts: Die dazugehörigen Funktions-Symbole werden angezeigt Mitte: Untermenü oder Menüpunkte Mit Hilfe der „INFO“-Taste finden Sie in jedem Menüpunkt die passende Hilfestellung. -
Seite 18: Programm Manager
Menü Programm Manager Unter diesem Menüpunkt können Sie ihre Programme organisieren, beispielsweise, verschieben, sperren, Favoriten hinzufügen, markieren. 4.1 Sender editieren In diesem Menüpunkt können Sie Sender in Favoritenlisten eintragen, einzeln löschen, überspringen, sperren, umbenennen oder in der Liste verschieben. Durch drücken der „FAV“-Taste können Sie einen Sender zu Ihren Favoriten hinzufügen oder entfernen. -
Seite 19: Programme Bearbeiten
Menü 4.4 Programme bearbeiten In diesem Menüpunkt können Sie Sender hinzufügen, löschen und umbenennen. Drücken Sie die rote Taste um einen Kanal einzeln hinzuzufügen.. Nun müssen Sie die folgenden Parameter eingeben: Region: Drücken Sie die ►-Taste um den Sender den Sie hinzufügen möchten, einer Region zuzuordnen. -
Seite 20: Installation
Menü 5. Installation 5.1 Regionale Suche Nach Auswahl dieses Menüpunktes, sucht der Receiver automatisch nach allen Programmen, die in Ihrem Gebiet ausgestrahlt werden. Die Frequenzen die durchsucht werden, sind hinterlegt und werden durch die Einstellung der Region festgelegt. 5.2 Manuelle Suche Möchten Sie die Programme lieber einzeln, nach Frequenzen suchen, geben Sie mithilfe der ◄/►-Tasten die zu durchsuchende Frequenz ein und starten den Suchlauf mit der „OK“-Taste. -
Seite 21: Konfiguration
Menü 6. Konfiguration 6.1 OSD-Menü Hier können Sie die Einstellungen des Menübildschirms nach Ihren Bedürfnissen einstellen. OSD: Hier können Sie zwischen vorgegebenen Farbthemen auswählen Zeit zeigen: Hier können Sie auswählen, ob Sie dauerhaft die Uhrzeit auf Ihrem Bildschirm angezeigt bekommen möchten. OSD Anzeigedauer: Hier können Sie einstellen, wie lange die Info Leiste beim umschalten auf dem Bildschirm angezeigt wird. -
Seite 22: System Einstellungen
Menü 6.3 System Einstellungen Hier können Sie verschiedene Einstellungen Ihres Receivers vornehmen. EQ Einstellungen: Hier können Sie einige voreingestellte Frequenzgänge auswählen, um z.B. die Tiefen mehr zu betonen. .Audio Effekte: Hier können Sie einige Audioeffkte auswählen, wie z.B. Hall. Aktive Antenne: Hier kann die Versorgungsspannung für eine aktive Antenne ein- oder ausgeschaltet werden. -
Seite 23: Software Update
Menü 7. Software Update Über den USB-Port können Sie die Software für Ihren Receiver erneuern. Fragen Sie bei Ihrem Händler nach, ob es für Ihr Gerät eine neue Software gibt. Kopieren Sie die bin code Datei (z.B. p1.bin) auf Ihren USB Stick. Schalten Sie den Receiver ein, und schliessen Sie den USB-Stick an den Receiver an. -
Seite 24: Dateien Vom Usb Speicher Abspielen Und Aufnehmen
USB / PVR Funktionen 9. Dateien vom USB Speicher abspielen und aufnehmen Ihr Receiver bietet Ihnen die Möglichkeit, Media Daten von einem USB Speicher einzulesen. Folgende Formate werden momentan von Ihrem Receiver unterstützt: Video Formate: Mpeg1; 2; dat / mpg / avi Audio Formate: LPCM/PCM / WAV / MP3 Bild Formate:... -
Seite 25: Partition Formatieren
USB/PVR Funktionen TV-Programm 1) Alle SD TV-Programm (Standardauflösung) mit einer Bitrate niedriger als 6Mbps können von diesem Receiver aufgezeichnet werden. 2) Während der Aufnahme sind EPG, TXT, Multi Audio-Funktionen nicht verfügbar. 3) Aufgezeichnete TV-Programme unterstützen nicht EPG, TXT, Multi AUDIO. Aufnahmekapazität Unser Receiver unterstützt bis zu 4 Partitionen einer Festplatte, und theoretisch kann jede Partition bis zu 2 TByte (2000GB) groß... -
Seite 26: Spiele
Spiele 10. Spiele Folgende Spiele können Sie auf Ihrem Receiver spielen: Kistenmann Bei diesem Spiel handelt es sich um das schon klassische Kistenschieben-Spiel. Ziel ist es, die vorhandenen Kisten (Schatztruhen) ins Zielgebiet (Gelbe Sterne) zu bewegen. Dafür kann mittels der ◄/► und ▼/▲-Tasten die Spielfigur (Mann) bewegt werden. -
Seite 27: Timer
Timer 11. Timer Hier können Sie acht verschiedene Timer programmieren um Sendungen auf ein USB Speichermedium aufzunehmen oder um eine Meldung auf dem Bildschirm auszugeben. Um einen Timer zu programmieren gehen Sie bitte wie folgt vor: Wählen Sie eine freie Timernummer. Schalten Sie den Timer Modus auf dem gewünschten Intervall. -
Seite 28: Fehlfunktionen Beseitigen
Fehlerbehebung 12. Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. keine LED leuchtet Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen Rote LED und die Der Receiver ist im Standby-Betrieb. -
Seite 29: Technische Daten
Technische Daten 13. Technische Daten: VIDEO Decoding MPEG2 & MPEG1 compatible Bit rate Max 15Mbps Output NTSC / PAL Aspect ratio 4:3 / 16:9, Auto Active pixel 720 X 480 (NTSC): 720 X 576 (PAL) Output connector TV Scart MPEG2/MPEG1 layer Ⅰ& Ⅱ AUDIO Decoding Mode... - Seite 30 Reklamationen für Sie kostenpflichtig sind! Vielen Dank. Kunden HOT-LINE: Tel.: 01805 – 342 000 (€ 0,14/Min.) Service-Zeit: 8.00 – 23.00 Uhr SetOne GmbH Rebgartenweg 27 D-79576 Weil am Rhein Internet: www.setone.eu E-Mail: service@setone.eu Vielen Dank für Ihre Wahl eines Produktes aus unserem Hause Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger...
