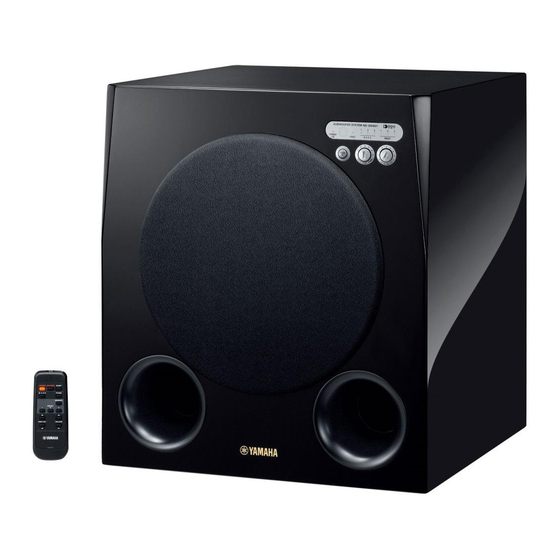

Yamaha NS-SW901 Bedienungsanleitung
Verwandte Anleitungen für Yamaha NS-SW901
Inhaltszusammenfassung für Yamaha NS-SW901
- Seite 1 NS-SW901 SUBWOOFER CAISSON DE GRAVE OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ...
-
Seite 42: Zur Beachtung
Vielen Dank für den Kauf dieses Yamaha Geräts. ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes durch. Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der • Stellen Sie niemals zerbrechliche Gegenstände neben die YST-Öffnung dieses Gerätes. Wenn der Gegenstand durch Inbetriebnahme durch. - Seite 43 ANSCHLÜSSE ............6 • Die richtige Aufstellung und der richtige Anschluss liegt in Anschließen an einen Verstärker mit Subwoofer- der Verantwortung des Besitzers. Yamaha kann keine Anschluss/Anschlüssen (Line-Ausgang) ......6 Verantwortung für Unfälle oder Schäden übernehmen, die Anschließen an einen Verstärker ohne durch unsachgemäße Aufstellung oder unsachgemäßen...
-
Seite 44: Erste Schritte
Kang zwischen den Frontlautsprechern und ◆ Advanced Yamaha Active Servo Technology II diesem Gerät optimal ausgeglichen. Dieses Gerät verwendet die Advanced Yamaha Active ◆ B.A.S.S.-Modustaste Servo Technology II, die für die Reproduktion der Das Gerät verfügt über eine B.A.S.S.-Modustaste, mit Superbässe in HiFi-Qualität entwickelt wurde. -
Seite 45: Bedienungselemente Und Ihre Funktionen
ERSTE SCHRITTE Bedienungselemente und ihre Funktionen ■Frontblende SUBWOOFER SYSTEM NS-SW901 STANDBY PHASE B.A.S.S. PRESET STANDBY VOLUME H-CUT 1 Fernbedienungssensor 6 VOLUME-Regler Empfängt die Signale von der Fernbedienung. Stellt den Lautstärkepegel ein. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zu erhöhen und gegen den Uhrzeigersinn, um die Lautstärke zu verringern. - Seite 46 ERSTE SCHRITTE ■Rückwand 1 2 3 OUTPUT TO SPEAKERS MONO INPUT INPUT OUTPUT FROM AMPLIFIER INPUT 1 POWER TO SPEAKERS MONO POWER INPUT INPUT FROM AMPLIFIER INPUT 1 1 GND-Buchse 5 INPUT 1 Klemmen Siehe Seite 11 für Anschlussinformationen. Siehe Seiten 9 - 10 für Anschlussinformationen. 2 INPUT 3 Klemmen 6 AC IN Siehe Seiten 6 - 7 für Anschlussinformationen.
-
Seite 47: Vorbereitung Der Fernbedienung
ERSTE SCHRITTE Vorbereitung der Fernbedienung ■Einsetzen der Batterien in die ■Verwendung der Fernbedienung Fernbedienung Fernbedienun gssensor Ca. 6 m Drücken Sie die auf -Markierung am Batteriefachdeckel, und nehmen Sie den Deckel ab. Legen Sie die beiden mitgelieferten Batterien (AA, R06, Mignon) in das Batteriefach ein. -
Seite 48: Aufstellung
AUFSTELLUNG Da die Niederfrequenzen eines Audiosignals lange Wellenlängen aufweisen, werden sie vom menschlichen Gehör als ungerichtet wahrgenommen. Der Tiefbassbereich erzeugt kein Stereobild. Deshalb reicht ein einziger Subwoofer normalerweise für die Erzeugung eines hochqualitativen Tiefbasssounds. Allerdings kann das akustische Erlebnis durch den Einsatz zweier Subwoofer (ähnlich Frontlautsprechern links und rechts) womöglich verbessert werden. -
Seite 49: Anschlüsse
ANSCHLÜSSE Siehe Seiten 6 - 7, wenn Ihr Verstärker über einen/mehrere Subwoofer-Anschluss/Anschlüsse (Line-Ausgang) verfügt, oder siehe Seiten 8 - 10, wenn Ihr Verstärker über keinen Subwoofer-Anschluss (Line-Ausgang) verfügt. Hinweise • Schließen Sie dieses Gerät oder andere Komponenten nicht an das Netz an, bevor nicht alle Anschlüsse zwischen den Komponenten fertig gestellt sind. -
Seite 50: Verwendung Von Zwei Subwoofern
ANSCHLÜSSE ■Verwendung von zwei Subwoofern Verbinden Sie den „R“-seitigen Subwoofer-Anschluss Ihres Verstärkers über ein handelsübliches einpoliges Kabel mit dem INPUT 3 ( )-Anschluss dieses Geräts, und verbinden Sie den „L“-seitigen Subwooferanschluss Ihres Verstärkers über ein handelsübliches einpoliges Kabel mit dem INPUT 3 ( /MONO)-Anschluss dieses Geräts. -
Seite 51: Anschließen An Einen Verstärker Ohne Subwoofer-Anschluss (Line-Ausgang)
ANSCHLÜSSE Anschließen an einen Verstärker ohne Subwoofer-Anschluss (Line-Ausgang) Schließen Sie einen Verstärker (und die Frontlautsprecher) über handelsübliche Lautsprecherkabel an dieses Gerät an. Beziehen Sie sich auf die folgenden Anweisungen zur Herstellung der Verbindungen. ■Anschluss des Lautsprecherkabels ■Bananenstecker-Verbindung 15 mm Ziehen Sie den Knopf fest. Stecken Sie den Bananenstecker in die entsprechende Klemme. -
Seite 52: Wenn Ihr Verstärker Über Einen Satz Frontlautsprecher-Anschlüsse Verfügt
ANSCHLÜSSE Wenn Ihr Verstärker über einen Satz Frontlautsprecher-Anschlüsse verfügt Verbinden Sie die Lautsprecher-Anschlüsse des Verstärkers mit den INPUT 1-Anschlüsse dieses Geräts, und verbinden Sie die OUTPUT-Anschlüsse dieses Geräts über ein handelsübliches Lautsprecherkabel mit den Frontlautsprechern. Das Anschließen der Frontlautsprecher über dieses Gerät wirkt sich nicht auf die Tonqualität aus. ■Verwendung eines Subwoofers Frontlautsprecher (R) Frontlautsprecher (L) - Seite 53 ANSCHLÜSSE Wenn Ihr Verstärker zwei Sätze Frontlautsprecher-Anschlüsse hat und beide Anschlüsse gleichzeitig Ton ausgeben können • Verbinden Sie einen Satz Frontlautsprecher-Anschlüsse des Verstärkers mit den INPUT 1-Anschlüsse dieses Geräts, und verbinden Sie den anderen Satz Frontlautsprecher-Anschlüsse über handelsübliche Lautsprecherkabel mit den Frontlautsprechern.
-
Seite 54: Anschluss An Die Erdungsklemme
ANSCHLÜSSE Anschluss an die Erdungsklemme Anschluss des Netzkabels Wenn dieses Gerät oder der Verstärker nach dem Verbinden Sie das mitgeliefete Netzkabel mit dem AC IN- Anschluss an die Lautsprecher-Anschlüsse Ihres Anschluss dieses Geräts, nachdem alle anderen Anschlüsse Verstärkers laute Störgeräusche von sich geben, verbinden fertig gestellt wurden, und schließen Sie danach das Sie die beiden GND-Anschlüsse (Erdung) Ihres Netzkabel an eine Netzsteckdose an. -
Seite 55: Verwendung Dieses Geräts
VERWENDUNG DIESES GERÄTS Einstellen der Tonbalance Stellen Sie vor der Verwendung dieses Geräts die Lautstärkebalance mithilfe der nachstehenden Verfahren ein, um die optimale Lautstärke- und Tonbalance zwischen den Frontlautsprechern und diesem Gerät zu erhalten. Drücken Sie VOLUME , um die Lautstärke Fernbedienung Rückwand nach und nach zu erhöhen, um die... -
Seite 56: Speichern Der Tonbalance-Einstellungen
Grenzfrequenz, Phase und B.A.S.S.-Einstellung). Auch wenn Sie dieses Gerät mit dem POWER-Schalter auf der Rückseite ausschalten, wird die zuletzt gewählte Fernbedienung Frontblende Einstellung bis zum nächsten Einschalten gespeichert STANDBY/ON Anzeige (Last Memory-Funktion). SUBWOOFER SYSTEM NS-SW901 POWER STANDBY SLEEP Hinweis STANDBY B.A.S.S. PHASE B.A.S.S. -
Seite 57: Abbrechen
■Abbrechen Ein-/Ausschalten dieses Geräts mit der Fernbedienung Ihres Verstärkers Stellen Sie den POWER-Schalter auf der Rückseite in die OFF-Position. * Diese Funktion ist nur für Yamaha-Verstärker verfügbar, die folgende Voraussetzungen erfüllen: Stellen Sie den -Schalter in die ON- POWER – Der Verstärker wurde 2005 oder später hergestellt. -
Seite 58: Frequenzeigenschaften
Beispiel 1: In Verbindung mit luftgefederten 10 cm oder 13 cm 2-Weg-Frontlautsprechern Wenn Sie als Frontlautsprecher NS-F901-Lautsprecher verwenden, können Sie das folgende Beispiel bei der Einstellung als Referenz verwenden. (H-CUT) (VOLUME) (PHASE) NS-SW901 (H-CUT 60 - 70 Hz) OOFER SYSTEM S PHASE VOLUME H-CUT... -
Seite 59: Advanced Yamaha Active Servo Technology Ii
Advanced Yamaha Active Servo Technology II Im Jahr 1988, brachte Yamaha Lautsprechersysteme mit Yamahas neu entwickeltes Advanced YST II fügt Yamaha YST (Yamaha Active Servo Technology) auf den Markt, Active Servo Technology zahlreiche Verbesserungen um kräftige, hochwertige Tiefenwiedergabe zu realisieren. -
Seite 60: Störungsbeseitigung
Siehe das nachfolgende Diagramm, wenn dieses Gerät nicht richtig funktionieren sollte. Wenn das vorliegende Problem unten nicht aufgeführt ist oder wenn die untenstehenden Anweisungen nicht helfen, ziehen Sie den Netzstecker ab und wenden sich an Ihren autorisierten Yamaha-Händler oder den -Kundendienst. Problem... -
Seite 61: Technische Daten
• Wenn ein zu starkes Signal eingespeist wird, schaltet sich dieses Gerät automatisch aus. Um dieses Gerät erneut einzuschalten, müssen Sie den STANDBY/ON-Schalter auf der Frontblende erneut drücken. TECHNISCHE DATEN Typ ..Advanced Yamaha Active Servo Technology II Leistungsaufnahme ..........180 W Treiber ......... 25 cm Konustieftöner Leistungsaufnahme im Bereitschaftsmodus ..
