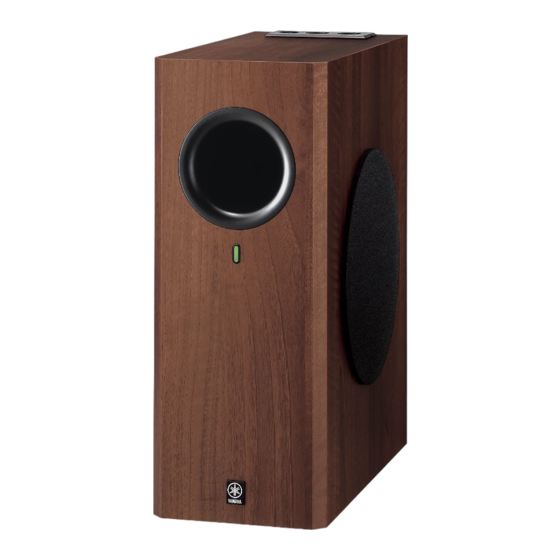

Yamaha NS-SW310 Bedienungsanleitung
Verwandte Anleitungen für Yamaha NS-SW310
Inhaltszusammenfassung für Yamaha NS-SW310
- Seite 1 NS-SW310 Subwoofer Caisson de grave OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING...
-
Seite 40: Zur Beachtung
Wir danken Ihnen für den Kauf dieses YAMAHA-Produkts. ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungs- anleitung vor Inbetriebnahme des Geräts durch. Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der • Stellen Sie das Gerät nicht dort auf, wo Fremdstoffe, wie z. B. - Seite 41 Sammelstellen. Frequenzeigenschaften ..........13 Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern ADVANCED YAMAHA ACTIVE SERVO mögliche negative Auswirkungen auf TECHNOLOGY II............14 die menschliche Gesundheit und die Umwelt, die andernfalls durch STÖRUNGSSUCHE............15 unsachgerechte Müllentsorgung...
-
Seite 42: Besonderheiten
BESONDERHEITEN MITGELIEFERTES ZUBEHÖR • Bei diesem Subwoofer-System findet die von Yamaha entwickelte Advanced Yamaha Active Servo Überprüfen Sie nach dem Auspacken, dass die folgenden Technology II für eine hochwertige Tiefbasswiedergabe Teile vorhanden sind. Verwendung. (Lesen Sie hinsichtlich der Einzelheiten über die Advanced Yamaha Active Servo Technology II die Seite 14.) Dieser Tiefbassklang verleiht Ihrer... -
Seite 43: Aufstellung
AUFSTELLUNG Mit einem Subwoofer können Sie die Tonwiedergabe stark verbessern. Für einen größeren Effekt wird jedoch empfohlen, zwei Subwoofer zu verwenden. Bei Verwendung von nur einem Subwoofer wird empfohlen, dass dieser auf der äußeren Seite des rechten oder linken Front-Lautsprechers aufgestellt wird. (Siehe Abb. -
Seite 44: Bedienungselemente Und Ihre Funktionen
BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN Oberseite Frontblende Rückseite (allgemeines Modell) Betriebsanzeige VOLUME-Regler Leuchtet grün auf, während der Subwoofer in Betrieb Stellt den Lautstärkepegel ein. Drehen Sie diesen ist. Regler im Uhrzeigersinn, um den Lautstärkepegel zu Leuchtet rot, wenn der Subwoofer durch die erhöhen, und drehen Sie ihn entgegen dem automatische Einschaltfunktion in den Uhrzeigersinn, um die Lautstärke zu senken. - Seite 45 BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN VOLTAGE SELECTOR-Schalter (Nur Modelle für Asien und Allgemeine Modelle) Wenn die Voreinstellung des Schalters falsch ist, stellen Sie den Schalter auf die in Ihrer Region verwendete Spannung (110-120/220-240 V) ein. Wenden Sie sich an Ihren Händler, wenn Sie sich nicht sicher sind.
-
Seite 46: Anschluss An Die Line-Ausgangsanschlüsse (Steckbuchse) Des Verstärkers
ANSCHLÜSSE Wählen Sie für den Anschluss je nach Konfiguration Ihres Audio-Systems eine der folgenden zwei Anschlussverfahren aus. ■ Wählen Sie (Seite 6-7), wenn Ihr Verstärker mit Line- Ausgangsanschlüssen (Steckbuchse) ausgestattet ist. ■ Wählen Sie (Seite 8-9), wenn Ihr Verstärker nicht mit Line- Ausgangsanschlüssen (Steckbuchse) ausgestattet ist. -
Seite 47: Verwendung Von Zwei Subwoofern
ANSCHLÜSSE ■ Verwendung von zwei Subwoofern Mono-Stiftkabel (nicht mitgeliefert) Mono-Stiftkabel (nicht mitgeliefert) Subwoofer Subwoofer Verstärker Zur Netzsteckdose Zur Netzsteckdose ■ Anschluss an die LFE (INPUT3)-Anschlüsse Wenn Ihr Verstärker hohe Frequenzen von den Signalen, die an den Subwoofer gesendet werden, abschneiden kann, schließen Sie den Verstärker an die LFE (INPUT3)-Anschlüsse des Subwoofers an. -
Seite 48: Anschluss An Die Lautsprecher-Ausgangsanschlüsse Des Verstärkers
ANSCHLÜSSE Anschluss an die Lautsprecher-Ausgangsanschlüsse des Verstärkers Wählen Sie dieses Verfahren, wenn Ihr Verstärker über keine Line-Ausgangsanschlüsse (Steckbuchse) verfügt. Wenn Ihr Verstärker über zwei Paar Ausgangsanschlüsse für Front-Lautsprecher verfügt und beide Anschlüsse Tonsignale simultan ausgeben können. • Schließen Sie ein Paar Front-Lautsprecher-Ausgangsanschlüsse des Verstärkers an die INPUT1-Anschlüsse des Subwoofers und das andere Paar Front-Lautsprecher-Ausgangsanschlüsse des Verstärkers an die Front-Lautsprecher an. - Seite 49 ANSCHLÜSSE Falls Ihr Verstärker über nur ein Paar Front-Lautsprecher-Ausgangsanschlüsse verfügt. Schließen Sie die Lautsprecher-Ausgangsanschlüsse des Verstärkers an die INPUT1-Anschlüsse des Subwoofers und die OUTPUT-Anschlüsse des Subwoofers an die Front-Lautsprecher an. ■ Verwendung eines Subwoofers (mit Lautsprecherkabeln) Linker Front-Lautsprecher Rechter Front-Lautsprecher Subwoofer Verstärker Lautsprecher-...
-
Seite 50: Anschluss An Die Input1/Output-Anschlüsse Des Subwoofers
ANSCHLÜSSE Anschluss an die INPUT1/OUTPUT- Schließen Sie den Subwoofer an die Anschlüsse des Subwoofers Netzsteckdose an Halten Sie die Lautsprecherkabel für den Anschluss so Schließen Sie nach der Beendigung aller Anschlüsse den kurz wie möglich. Binden Sie zu lange Kabel nicht Netzstecker des Subwoofers und der anderen Audio-/ zusammen und rollen Sie sie nicht auf. -
Seite 51: Automatische Einschaltfunktion
AUTOMATISCHE EINSCHALTFUNKTION Diese Funktion schaltet das Gerät automatisch zwischen dem Bereitschaftsmodus und dem Einschaltmodus um. Der Subwoofer schaltet sich automatisch in den Bereitschaftsmodus, wenn er 7 oder 8 Minuten lang kein Eingangssignal empfängt. (Die Betriebsanzeige leuchtet rot.) Wenn der Subwoofer einen Basssignaleingang von unter 200 Hz erfasst, schaltet er sich automatisch in den Einschaltmodus. -
Seite 52: Einstellung Des Subwoofers Vor Der Inbetriebnahme
EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME Stellen Sie vor Inbetriebnahme des Subwoofers die optimale Lautstärke- und Tonbalance zwischen dem Subwoofer und den Front-Lautsprechern wie nachfolgend beschrieben ein. Stellen Sie den VOLUME-Regler in die Hinweise Minimalstellung (0). • Wenn die Lautstärkebalance zwischen dem Subwoofer und den Front-Lautsprechern eingestellt Schalten Sie alle anderen Komponenten ein. - Seite 53 EINSTELLUNG DES SUBWOOFERS VOR DER INBETRIEBNAHME Frequenzeigenschaften Frequenzeigenschaften dieses Subwoofers HIGH CUT 50 Hz HIGH CUT 100 Hz HIGH CUT 150 Hz 500Hz Die Abbildungen unten stellen die optimale Einstellung jedes Reglers und die Frequenzeigenschaften dar, wenn dieser Subwoofer mit einem typischen Front-Lautsprechersystem kombiniert wird. ■...
-
Seite 54: Advanced Yamaha Active Servo Technology Ii
ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY II Im Jahre 1988 hat Yamaha Lautsprechersysteme auf den Die neu entwickelte Advanced YST II-Technologie fügt Markt gebracht, die die YST-Technologie (Yamaha Active der Yamaha Active Servo Technology zahlreiche Servo Technology) verwenden, um leistungsstarke Verfeinerungen hinzu und bietet somit eine bessere Basswiedergabe von hoher Qualität zu erzielen. -
Seite 55: Störungssuche
Sehen Sie sich bei Funktionsstörungen dieses Gerätes die unten stehende Tabelle an. Falls die vorliegende Störung nicht aufgeführt ist, oder falls die Störung nicht behoben werden kann, trennen Sie das Netzkabel von der Netzsteckdose ab und wenden Sie sich an Ihren autorisierten YAMAHA-Händler oder an ein Kundendienstzentrum. Störung... -
Seite 56: Stromversorgung
Begrenzte Garantie für den Europäischen Wirtschaftsraum (EWR) und die Schweiz Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich bitte an den Händler, bei dem es gekauft wurde. Sollten Sie auf Schwierigkeiten stoßen, wenden Sie sich bitte and die Yamaha Repräsentanz in Ihrem Land.
