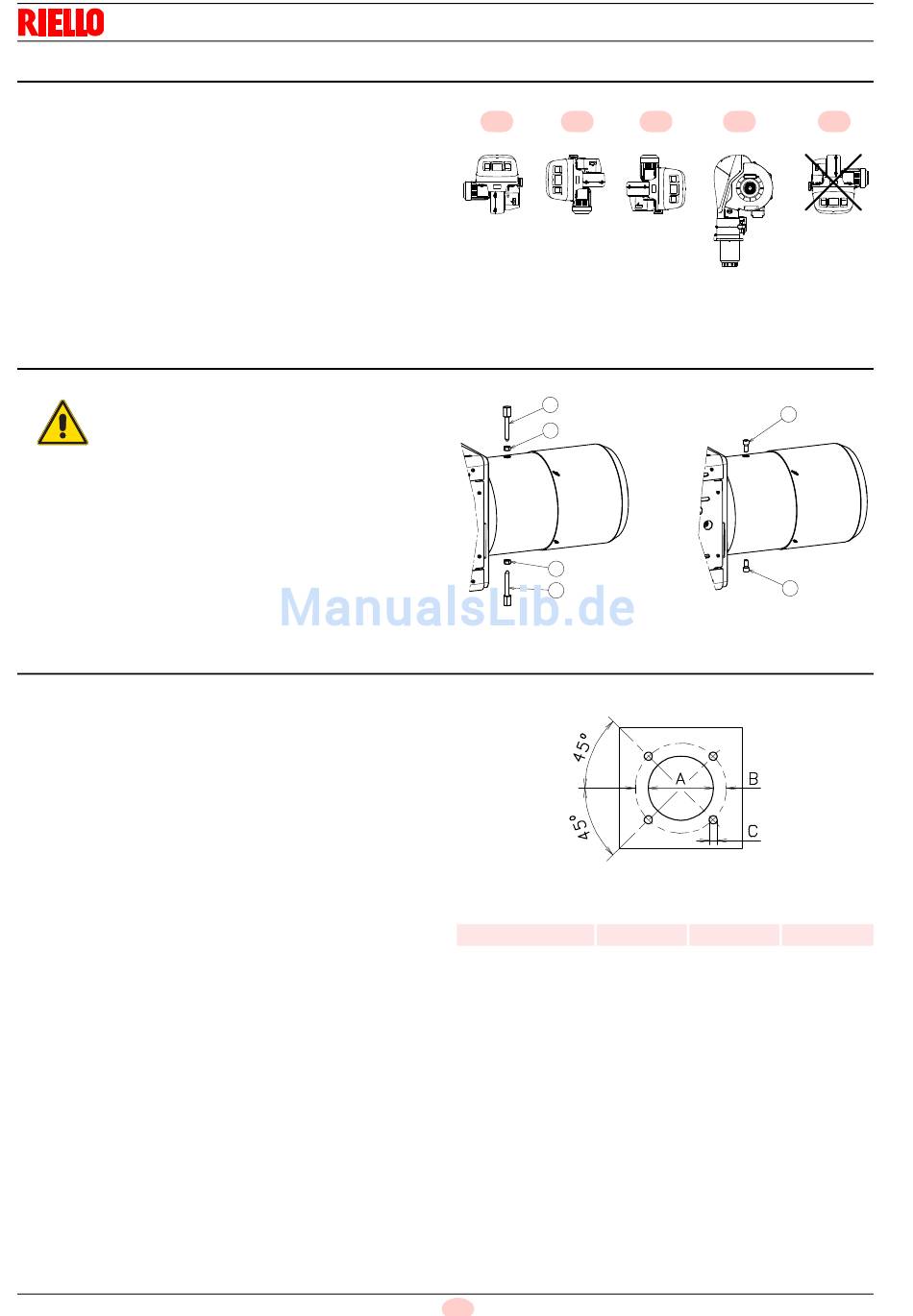

Betriebsposition

Der Brenner darf ausschließlich in den Stellungen 1, 2, 3 und 4
funktionieren.
Die Stellung 1 ist vorzuziehen, da sie als einzige die Wartung wie
hier folgend in diesem Handbuch beschrieben ermöglicht.
Die Installationen 2, 3 und 4 ermöglichen den Betrieb, machen
aber die Wartungsarbeiten und Kontrollen am Flammkopf
schwieriger.
Jede andere Stellung wird den korrekten Betrieb des Geräts be-
einträchtigen.
Die Stellung 5 ist aus Sicherheitsgründen verboten
5.5

Entfernen der Sperrschrauben des Schiebers

Vor der Montage des Brenners am Kessel müs-
sen die Schrauben und Muttern 1)-2)(Abb. 10)
entfernt werden.
ACHTUNG
Sie sind gegen die beigepackten Schrauben 3)
M12 x25 auszutauschen.
5.6 Vorrüstung des Heizkessels
5.6.1

Bohren der Heizkesselplatte

Die Abdeckplatte der Brennkammer wie in (Abb. 11) gezeigt vor-
bohren.
Die Position der Gewindebohrungen kann mit dem zur Grund-
ausstattung gehörenden Wärmeschild ermittelt werden.
5.6.2 Länge des Flammrohrs
Die Länge des Flammrohrs wird entsprechend der Angaben des
Kesselherstellers gewählt und muß in jedem Fall größer als die
Stärke der Kesseltür einschließlich feuerfestes Material sein.
Für Heizkessel mit vorderem Abgasumlauf 1)(Abb. 12), oder mit
Flammenumkehrkammer muß eine Schutzschicht aus feuerfe-
stem Material 5), zwischen feuerfestem Material des Kessels 2)
und Flammrohr 4) ausgeführt werden.
Diese Schutzschicht muß so angelegt sein, daß das Flammrohr
ausbaubar ist.
Für die Kessel mit wassergekühlter Frontseite ist die Verkleidung
mit feuerfestem Material 2)-5)(Abb. 12), nicht notwendig, sofern
nicht ausdrücklich vom Kesselhersteller erfordert.
