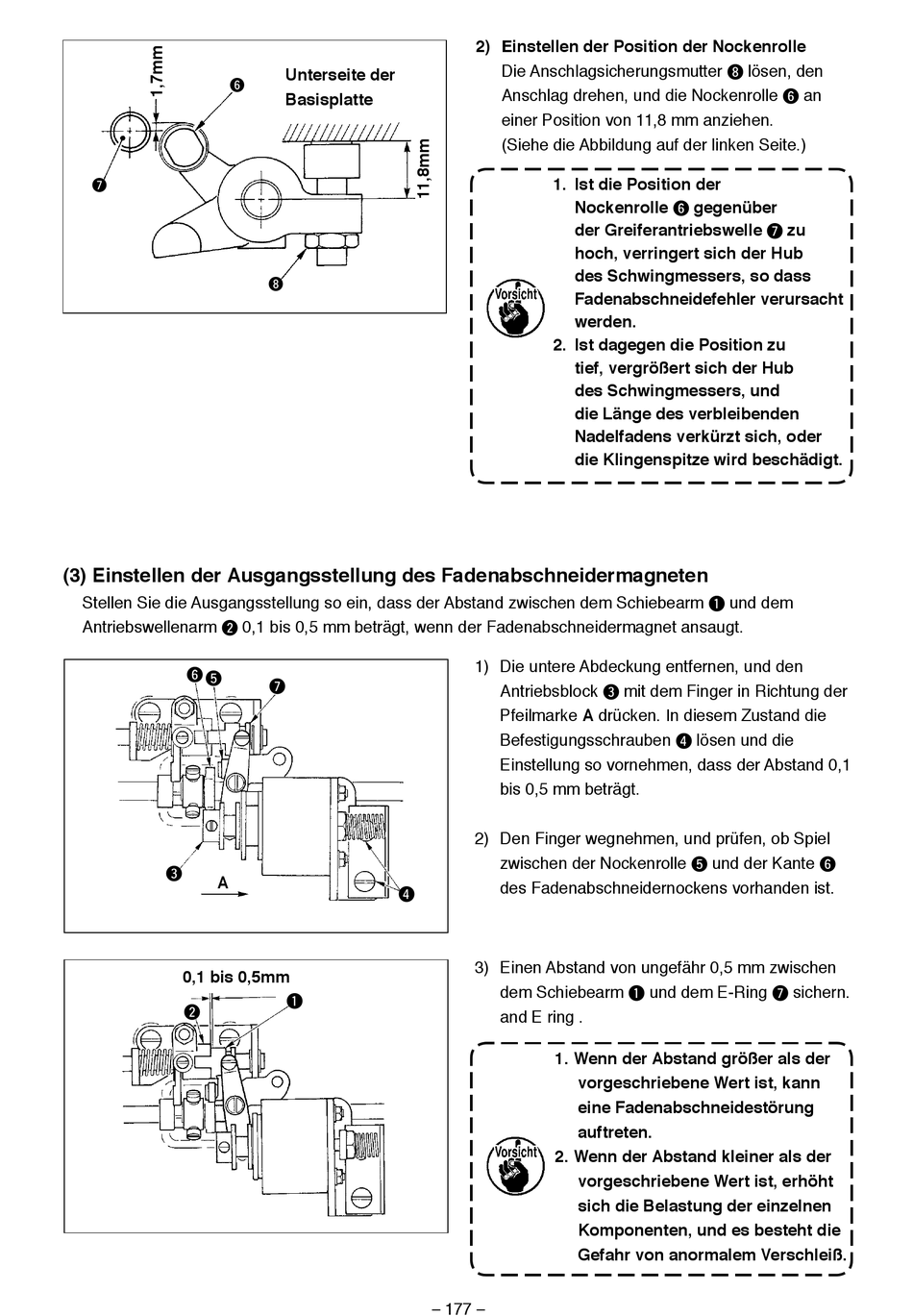

(3) Einstellen der Ausgangsstellung des Fadenabschneidermagneten
Stellen Se de Ausgangsstellung so en, dass der Abstand zwschen dem Schebearm 1 und dem
Antrebswellenarm 2 0,1 bs 0,5 mm beträgt, wenn der Fadenabschnedermagnet ansaugt.
6 5
3
A
0,1 bis 0,5mm
2
Unterseite der
Basisplatte
8
7
4
1
–
2) Einstellen der Position der Nockenrolle
De Anschlagscherungsmutter 8 lösen, den
Anschlag drehen, und de Nockenrolle 6 an
ener Poston von 11,8 mm anzehen.
(Sehe de Abbldung auf der lnken Sete.)
1. Ist die Position der
Nockenrolle 6 gegenüber
der Greiferantriebswelle 7 zu
hoch, verringert sich der Hub
des Schwingmessers, so dass
Fadenabschneidefehler verursacht
werden.
2. Ist dagegen die Position zu
tief, vergrößert sich der Hub
des Schwingmessers, und
die Länge des verbleibenden
Nadelfadens verkürzt sich, oder
die Klingenspitze wird beschädigt.
1) De untere Abdeckung entfernen, und den
Antrebsblock 3 mt dem Fnger n Rchtung der
Pfelmarke A drücken. In desem Zustand de
Befestgungsschrauben 4 lösen und de
Enstellung so vornehmen, dass der Abstand 0,1
bs 0,5 mm beträgt.
2) Den Fnger wegnehmen, und prüfen, ob Spel
zwschen der Nockenrolle 5 und der Kante 6
des Fadenabschnedernockens vorhanden st.
3) Enen Abstand von ungefähr 0,5 mm zwschen
dem Schebearm 1 und dem E-Rng 7 schern.
and E rng .
1. Wenn der Abstand größer als der
vorgeschriebene Wert ist, kann
eine Fadenabschneidestörung
auftreten.
2. Wenn der Abstand kleiner als der
vorgeschriebene Wert ist, erhöht
sich die Belastung der einzelnen
Komponenten, und es besteht die
Gefahr von anormalem Verschleiß.
