2
3
4
In der Mitte
eindrücken.
1
5
6
!2
!1
7
!0
8
9
A
171
–

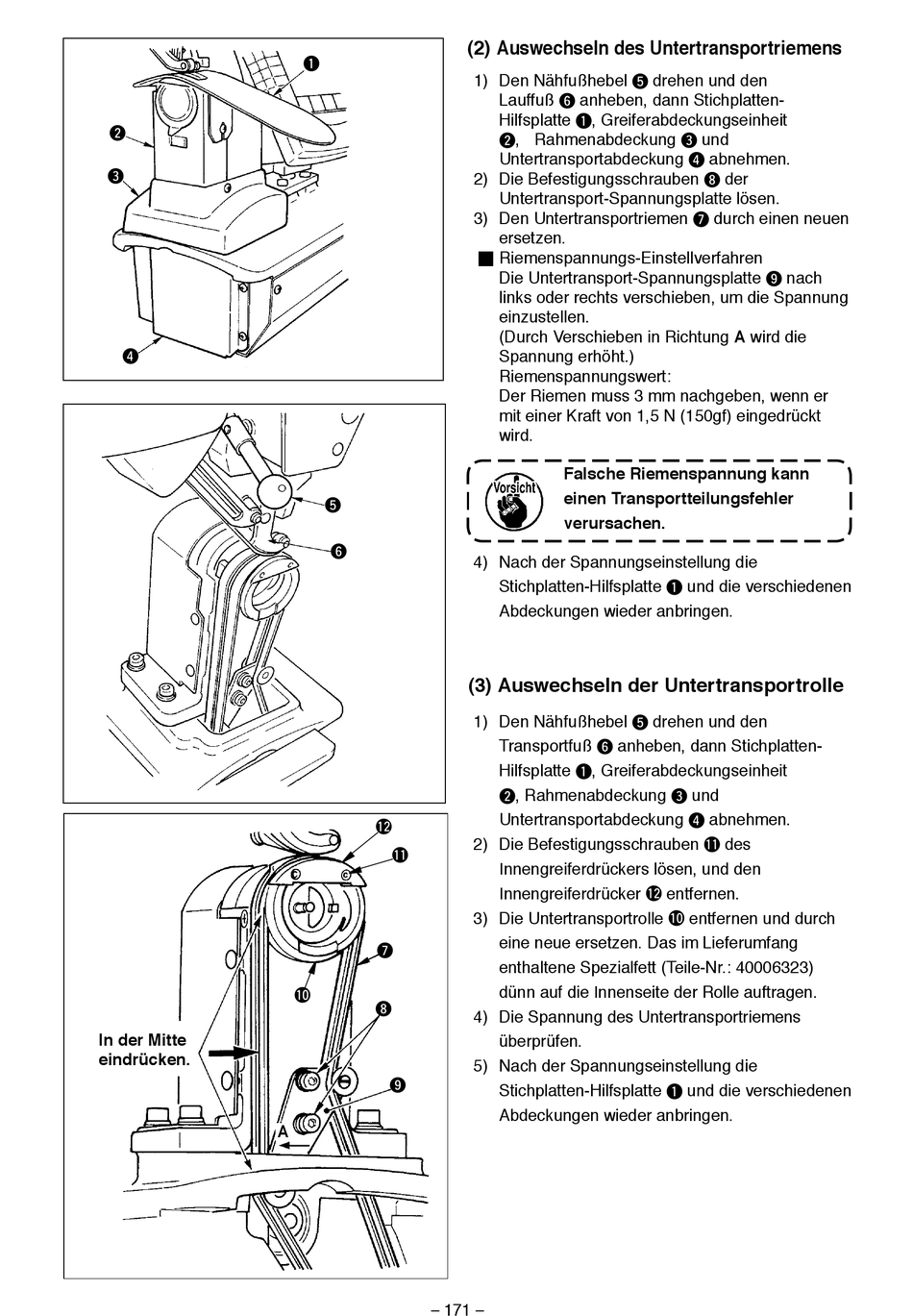

(2) Auswechseln des Untertransportriemens
1) Den Nähfußhebel 5 drehen und den
Lauffuß 6 anheben, dann Stchplatten-
Hlfsplatte 1 , Greferabdeckungsenhet
2 , Rahmenabdeckung 3 und
Untertransportabdeckung 4 abnehmen.
2) De Befestgungsschrauben 8 der
Untertransport-Spannungsplatte lösen.
3) Den Untertransportremen 7 durch enen neuen
ersetzen.
Remenspannungs-Enstellverfahren
De Untertransport-Spannungsplatte 9 nach
lnks oder rechts verscheben, um de Spannung
enzustellen.
(Durch Verscheben n Rchtung A wrd de
Spannung erhöht.)
Remenspannungswert:
Der Remen muss 3 mm nachgeben, wenn er
mt ener Kraft von 1,5 N (150gf) engedrückt
wrd.
Falsche Riemenspannung kann
einen Transportteilungsfehler
verursachen.
4) Nach der Spannungsenstellung de
Stchplatten-Hlfsplatte 1 und de verschedenen
Abdeckungen weder anbrngen.
(3) Auswechseln der Untertransportrolle
1) Den Nähfußhebel 5 drehen und den
Transportfuß 6 anheben, dann Stchplatten-
Hlfsplatte 1 , Greferabdeckungsenhet
2 , Rahmenabdeckung 3 und
Untertransportabdeckung 4 abnehmen.
2) De Befestgungsschrauben !1 des
Innengreferdrückers lösen, und den
Innengreferdrücker !2 entfernen.
3) De Untertransportrolle !0 entfernen und durch
ene neue ersetzen. Das m Leferumfang
enthaltene Spezalfett (Tele-Nr.: 40006323)
dünn auf de Innensete der Rolle auftragen.
4) De Spannung des Untertransportremens
überprüfen.
5) Nach der Spannungsenstellung de
Stchplatten-Hlfsplatte 1 und de verschedenen
Abdeckungen weder anbrngen.
–
