Schritt Vorgehen - Jetter JV-1010 Installationsanleitung

Anschlussbeschreibung - Spannungsversorgung
DC24V 0V

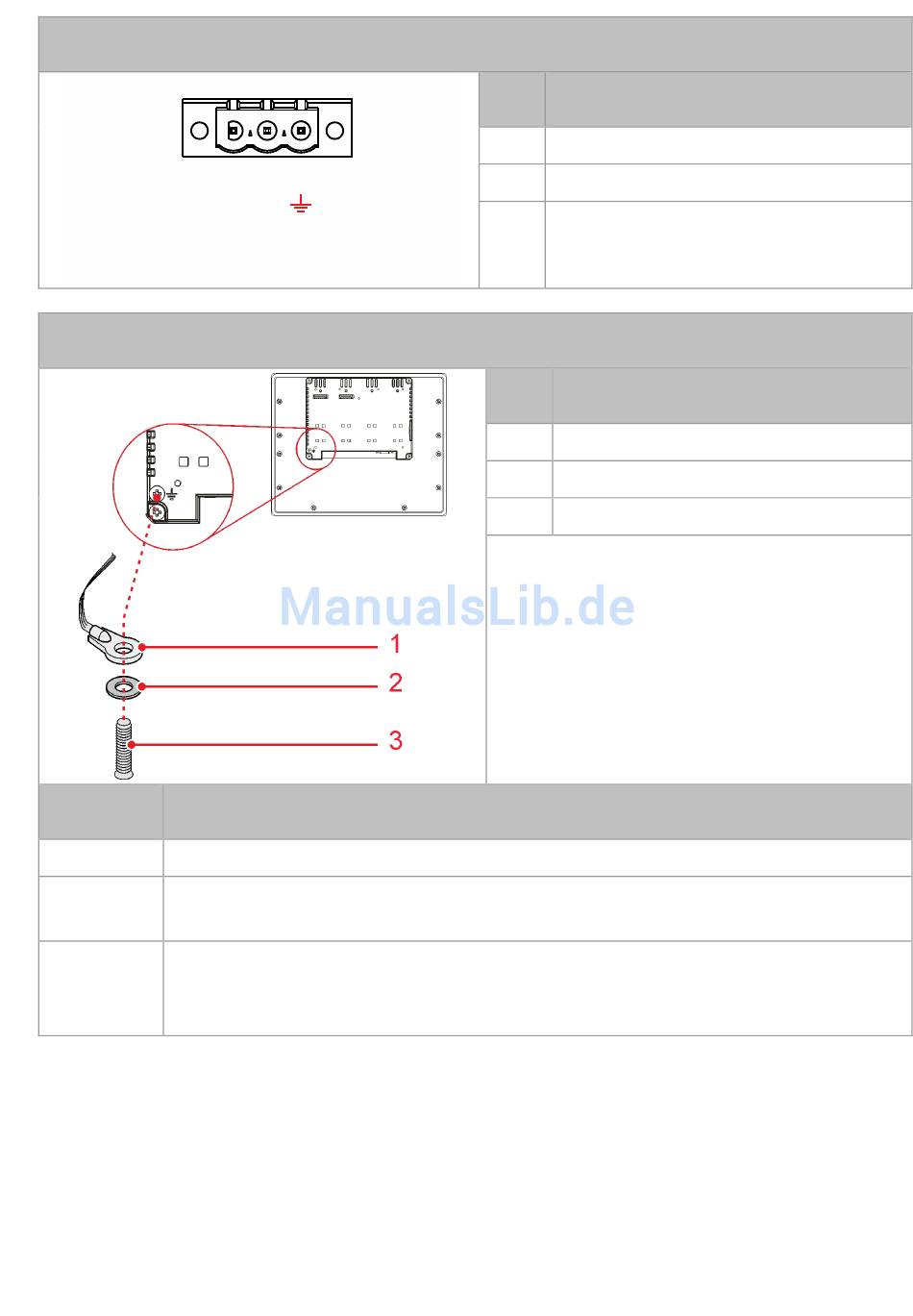

Schritt Vorgehen

Lösen Sie die Kreuzschlitzschraube.
1
Befestigen Sie den Kabelschuh mit der Unterlegscheibe und
2
der Kreuzschlitzschraube am JV-1010.
Verbinden Sie das andere Ende des Kabelschuhs mit dem
3
Schirmungsanschlusspunkt. Stellen Sie sicher, dass der
Mindestquerschnitt des Schirmungsleiters 1 mm
1 2 3
Schirmanschluss
Pin Beschreibung
DC 24 V, typ. 1 A
1
Bezugspotenzial 0V
2
Schirmanschluss
3
Nr. Beschreibung
Kabelschuh
1
Unterlegscheibe
2
Kreuzschlitzschraube
3
2
ist.
