Jetter AG
Gräterstraße 2
D-71642 Ludwigsburg
Germany
1 x
10001140
1 x
60879430
Kontakte:
E-Mail - Vertrieb:
E-Mail - Hotline:
Telefon - Hotline:

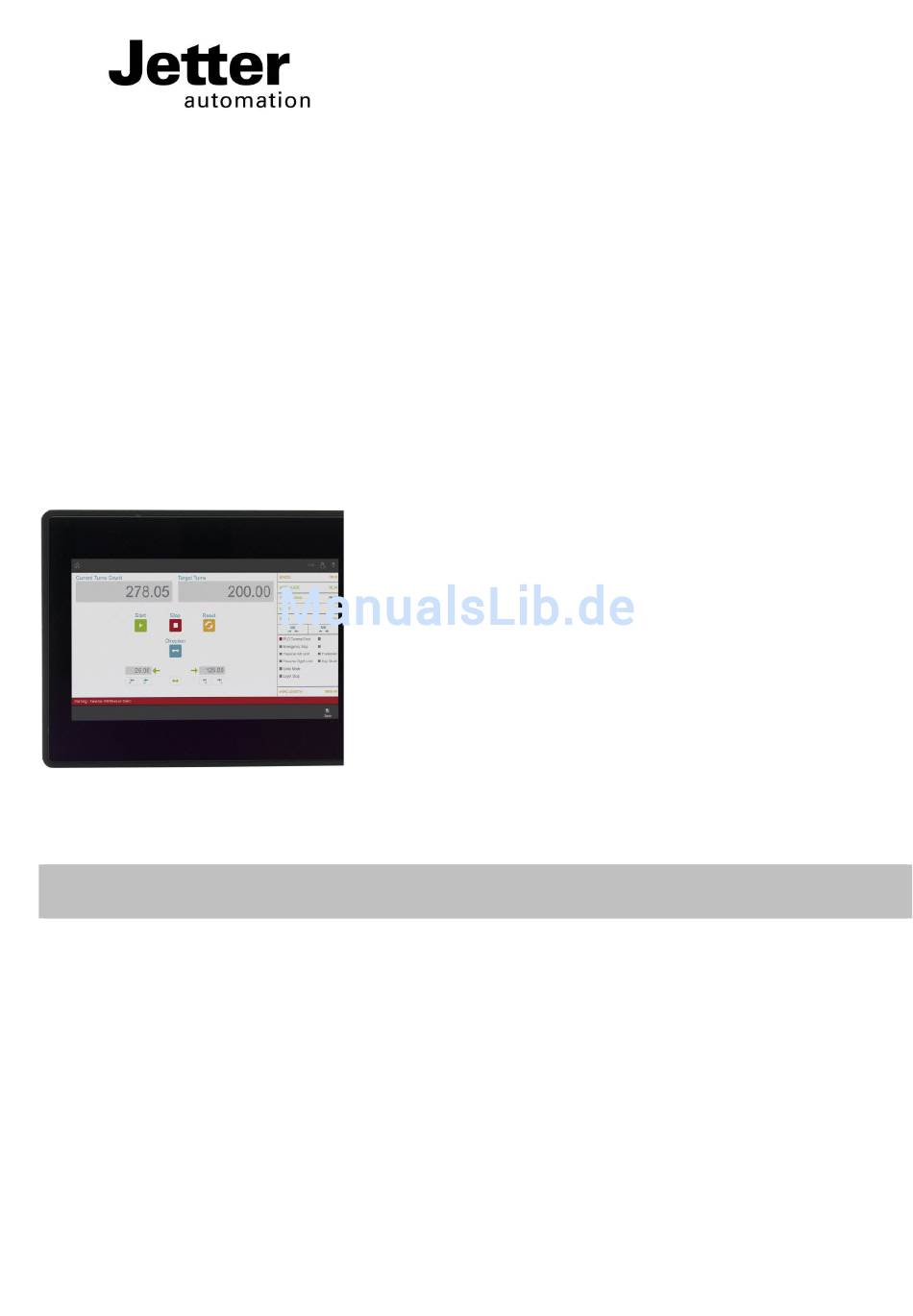

Installationsanleitung
Version 1.10
Artikel-Nr.: 60879430
Dezember 2014 / Printed in Germany
Laden Sie die Betriebsanleitung
von www.jetter.de unter Support > Downloads
herunter.
Lieferumfang
JV-1010
3-poliger Stecker
Befestigungsmaterial
Dichtung
Installationsanleitung
JV-1010
Bediengerät
sales@jetter.de
hotline@jetter.de
+49(0)7141/2550-444
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jetter JV-1010
Inhaltszusammenfassung für Jetter JV-1010
- Seite 1 E-Mail - Hotline: hotline@jetter.de Germany Telefon - Hotline: +49(0)7141/2550-444 Installationsanleitung Version 1.10 Artikel-Nr.: 60879430 Dezember 2014 / Printed in Germany Laden Sie die Betriebsanleitung von www.jetter.de unter Support > Downloads herunter. Lieferumfang 10001140 JV-1010 3-poliger Stecker Befestigungsmaterial Dichtung 60879430 Installationsanleitung...
- Seite 2 Mechanische Abmessungen Montageausschnitt...
-
Seite 3: Montage
Montage Schritt Vorgehen Erstellen Sie einen Montageausschnitt für das Bediengerät JV-1010. Bauen Sie die mitgelieferten Befestigungsklammern zu je einer Schraubklemme zusammen. Setzen Sie das Bediengerät (1) mit der Dichtung (2) wie in der Abbildung gezeigt in den Montageausschnitt (3) ein. -
Seite 4: Schnittstellen Und Anschlüsse Im Überblick
Schnittstellen und Anschlüsse im Überblick Beschreibung Spannungsversorgung USB-Buchse Version 2.0 USB-Buchse Version 2.0 und 1.1 Ethernet-Buchse mit Switch (RJ45-Buchse); Übertragungsrate: 10 MBit/s, 100 MBit/s Ethernet-Buchse mit Switch (RJ45-Buchse); Übertragungsrate: 10 MBit/s, 100 MBit/s Serielle Schnittstelle SD-Steckplatz Nr. Beschreibung Platz für SD-Speicherkarte... -
Seite 5: Schritt Vorgehen
Kreuzschlitzschraube Schritt Vorgehen Lösen Sie die Kreuzschlitzschraube. Befestigen Sie den Kabelschuh mit der Unterlegscheibe und der Kreuzschlitzschraube am JV-1010. Verbinden Sie das andere Ende des Kabelschuhs mit dem Schirmungsanschlusspunkt. Stellen Sie sicher, dass der Mindestquerschnitt des Schirmungsleiters 1 mm ist. -
Seite 6: Anschlussbeschreibung - Serielle Schnittstelle
Anschlussbeschreibung - Serielle Schnittstelle Signale RS-232 Signale RS-485, RS-422 CHA- CHB- 5-V-Ausgang 5-V-Ausgang CHB+ CHA+ Für einen Datenaustausch über eine RS-485-Verbindung müssen Sie folgende Pins verbinden: Pin 3 mit Pin 4 Pin 7 mit Pin 8 ... - Seite 7 Status-LEDs der Ethernet-Schnittstellen Farbe Beschreibung Linke LED Verbindungsaktivität Keine Verbindung Leuchtet: Verbindung ist aktiv Grün Blinkt: Verbindung ist aktiv Grün (Datentransfer) Rechte LED Verbindungsgeschwindigkeit 10 Base-T Leuchtet: 100 Base-T Gelb...
-
Seite 8: Technische Daten
Technische Daten Display: 10,1" TFT, kapazitiv (PCT) Echtglas, 1280 x 800 Pixel Farben 64 k, LED-Hintergrundbeleuchtung, dimmbar, 300 cd/m Betriebssystem: Microsoft Windows CE 6.0 R3 Anwendungsspeicher: 256 MB Flash RAM: 256 MB DDR Spannungsversorgung: DC 24 V (DC 10 V ... DC 32 V) Stromaufnahme: Max. -
Seite 9: Scope Of Delivery
Germany Phone - Hotline: +49(0)7141/2550-444 Installation Manual Revision 1.10 Item # 60879430 December 2014 / Printed in Germany Download the user manual from www.jetter.de, Support > Downloads. Scope of delivery 10001140 JV-1010 3-pin male connector Fastening material Gasket 60879430... - Seite 10 Physical dimensions Panel cutout...
- Seite 11 Mounting Step Action Make a panel cutout for the JV-1010 HMI. Assemble the parts of the supplied fastener set to become four screw brackets. Insert the HMI (1) with its gasket (2) into the cutout (3) as shown in the illustration.
- Seite 12 Overview - Interfaces and connections Description Power supply USB port 2.0 USB port 2.0 and 1.1 Ethernet port with integrated switch (RJ45 jack); Baud rate: 10 Mbps, 100 Mbps Ethernet port with integrated switch (RJ45 jack); Baud rate: 10 Mbps, 100 Mbps Serial port SD card slot No.
- Seite 13 Step Action Unpin the Phillips screw. Fix the wire lug at the JV-1010 using the washer and the Phillips screw. Apply the other end of the wire lug with the connecting point at the shielding. Ensure that the cross section of the grounding...
- Seite 14 Pin assignment - Serial port Signals RS-232 Signals RS-485, RS-422 CHA- CHB- 5 V output 5 V output CHB+ CHA+ To enable data transfer via RS-485 connection, jumper the following pins: Pin 3 and pin 4 Pin 7 and pin 8 ...
- Seite 15 Status LEDs - Ethernet interface Color Description LED, left Connection activity No connection Lit: Connection is active Green Flashing: Connection is active Green (data transfer) LED, right Connection speed 10 Base-T Lit: 100 Base-T Amber...
-
Seite 16: Technical Data
Technical data Display: 10.1" TFT, capacitive (PCT) real-glass display, 1280 x 800 pixels 64 K colors, LED background lighting, dimmable, 300 cd/m Operating system: Microsoft Windows CE 6.0 R3 Application memory: 256 MB flash RAM: 256 MB DDR Power supply: DC 24 V (DC 10 V ...
