Vorbereitung
Kabel anschließen
Computer anschließen, um Drucker- und Scannerfunktionen zu verwenden. Dieses Gerät enthält
folgende Schnittstellen zum Anschließen eines Computers.
Entsprechendes Kabel für die verwendete Schnittstelle verwenden.

Funktion

Druckfunktionalität Parallelportschnittstelle
Scanfunktionalität Netzwerkschnittstelle
HINWEIS: Abgeschirmte USB-, 10Base-T- und 100Base-TX-Kabel verwenden.
1

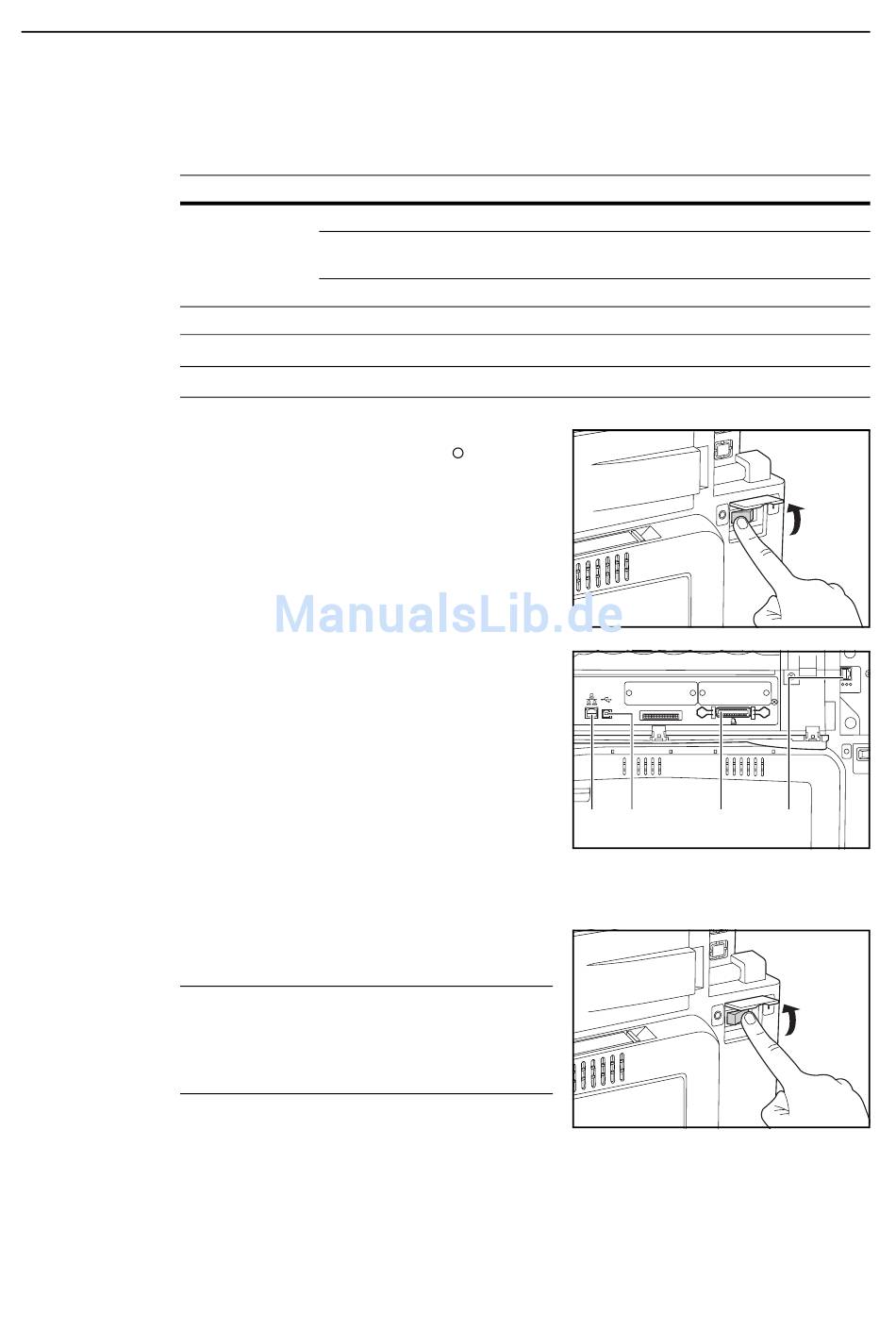

Abdeckung des Betriebsschalters öffnen und
Betriebsschalter ausschalten (Position
Beim Anschließen des Parallelportkabels Computer
ausschalten.
2
Schnittstellenabdeckung auf der rechten Seite des
Geräts öffnen und Kabel an die Schnittstelle
anschließen.
A: Netzwerkschnittstelle (Drucker)
B: USB-Schnittstelle (Drucker)
C: Parallelportschnittstelle (Drucker)
D: Netzwerkschnittstelle (Scanner)
3
Das andere Ende des Kabels an den Computer oder an einen Hub (Netzwerk-Switching-Gerät)
anschließen.
4
Abdeckung des Betriebsschalters öffnen und
Betriebsschalter einschalten (Position | ).
HINWEIS: Nach dem Anschließen eines
Netzwerkkabels muss dass Netzwerk konfiguriert
werden. Siehe hierzu Netzwerkeinstellungen
(TCP/IP) auf Seite 2-23 und Grundeinstellungen für
den Scanner auf Seite 2-29.
2-22
Schnittstelle
USB-Schnittstelle
Netzwerkschnittstelle
).
Erforderliches Kabel
Parallelportkabel (IEEE1284, 1,5 m oder weniger)
Hi-Speed USB-kompatibles Kabel (Hi-Speed-USB,
5.0 m oder weniger), abgeschirmt
Netzwerkkabel (10Base-T oder 100Base-TX)
Netzwerkkabel (10Base-T oder 100Base-TX)
A
B
C
D
