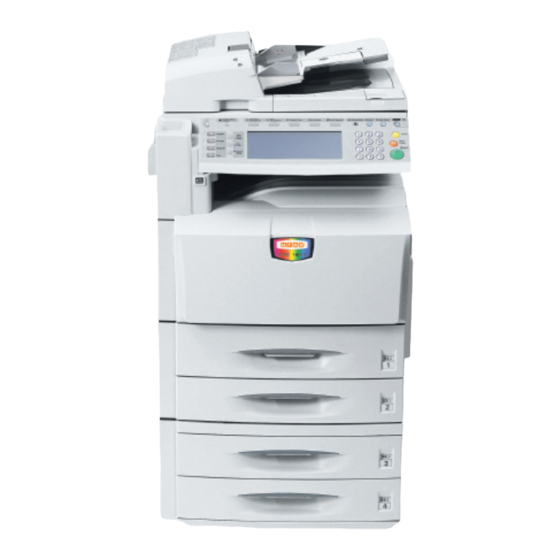

Utax CDC 1625 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Utax Anleitungen
  4. All-in-One-Drucker
  5. CDC 1625
  6. Bedienungsanleitung

Utax CDC 1625 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CDC 1625 | 1632 | 1635
BEDIENUNGSANLEITUNG
Basis
digitales multifunktionssystem

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Utax CDC 1625

Inhaltszusammenfassung für Utax CDC 1625

  • Seite 1 CDC 1625 | 1632 | 1635 BEDIENUNGSANLEITUNG Basis digitales multifunktionssystem...
  • Seite 2 Diese Einführung beschreibt die Modelle CDC 1625, 1632 und 1635. In diesem Handbuch beziehen sich CDC 1625 auf das Modell 25/25 S/Min. (Seiten pro Minute), CDC 1632 auf das Modell 32/32 S/Min und CDC 1635 auf das Modell 40/35 S/Min.

  • Seite 3: Vorteile Der Weiterführenden Funktionen

    Vorteile der weiterführenden Funktionen Grundlegende Kopierfunktionen... Siehe Einführung Kapitel 3 Duplex-Modus Seitentrennung Automatisches Erstellen zweiseitiger Automatisches Kopieren zweiseitiger Kopien von beliebigen Originaltypen Originale auf separate Blätter Erweiterte Kopierfunktionen Gruppieren Menge Kopie Rand Praktische Option zum Stapeln von Ausgabe von zwei oder vier Vorlagen Einrichten eines leeren Rands oder Sätzen in wechselnden auf einer einzelnen Seite...

  • Seite 4: Hintergrundbelichtung

    Memomodus Batch-scannen Einstellung der Schärfe Hinzufügen eines Bereichs für Kopieren von vielen Originalen in Einstellen der Schärfe von Notizen neben den kopierten Bildern einem einzelnen Kopierauftrag Bildumrissen Hintergrundbelichtung Probekopie Mehrfachkopie Einstellen des Hintergrunds von Kopieren eines Testblatts vor einem Erstellen mehrerer Kopien nach Farbbildern großen Auftrag Bedarf, nachdem die ersten Kopien...
  • Seite 5 Farbton wählen Bildton Auswahl Farb/S&W Auswahl Anpassen der Farbe (des Farbtons) Anpassen der Bildqualität an das Bild Erstellen von Farb- und S&W-Kopien von Bildern in einem Vorgang Eine Farbkopie Programmiertes Kopieren Erstellen von Kopien in einer anderen Speichern allgemein verwendeter Farbe als Schwarz Einstellungen Auftrag erstellen...

  • Seite 6: Auftragsspeicher

    Synergy-Druckbox Ausgabemanagement Speichern allgemein verwendeter um sie später in Kombination mit Ändern und Verwalten der Dokumente... anderen Kopieraufträgen sofort zur Ausgabewarteschlange Verfügung zu stellen Druckfunktionalität Duplex Schnellkopie Prüfen und Halten † †† Automatischer Duplexdruck Erneutes Drucken von beliebig vielen Massendruck nach Testdruck Blättern über die Bedienungstafel Privater Druck Auftragsspeicher...

  • Seite 7: Auftragsabrechnung

    Scanfunktionalität Vollfarben-Scan Scan zu PC E-Mail senden Erstellen von Scans hoher Qualität Senden gescannter Bilder als PDF- Senden gescannter Bilder als E-Mail von gleichmäßigen Farbdokumenten oder JPEG-Dateien an einen Computer Scan zum FTP TWAIN Datenbank Verbindung Direktes Hochladen gescannter Bilder Importieren von Bildern mithilfe einer Senden gescannter Bilder an einen auf einen FTP-Server...
  • Seite 8 Vollständige Liste des Zubehörs... Siehe Zubehör auf Seite 4-1 Dokumentprozessor Papierzufuhr 3000-Blatt-Papierzufuhr Dokument-Finisher 3000-Blatt-Dokument-Finisher (Wenn mit Mailbox und Falteinheit ausgestattet) Jobseperator Zähler Faxmodul Speicherkarte (CompactFlash) Festplatte Speichererweiterung Sicherheit-Bausatz Netzwerkschnittstellenkarte Serielle Schnittstelle Vorlagenablage...

  • Seite 9: Inhaltsverzeichnis

    Inhalt Rechtliche Informationen und Sicherheitsrichtlinien ..................ix Über dieses Handbuch ..........................xxi Bezeichnung der Komponenten ..............1-1 Hauptkomponenten ......................... 1-2 Bedienungstafel ........................1-4 Touch-Panel ..........................1-5 Vorbereitung ....................2-1 Papier einlegen ........................2-2 Papiertyp und -format für Kassetten und Universalzufuhr einstellen ........2-8 Originale auflegen .........................
  • Seite 10 Störungsbeseitigung ..................6-1 Fehler beseitigen ........................6-2 Maßnahmen bei Fehlermeldungen ..................6-5 Papierstaus beseitigen ......................6-18 Anhang ......................Anhang-1 Technische Daten ......................Anhang-2 Index ........................Index-1 viii...

  • Seite 11: Rechtliche Informationen Und Sicherheitsrichtlinien

    Rechtliche Informationen und Sicherheitsrichtlinien Vor der Benutzung des Geräts müssen diese Informationen gelesen werden. In diesem Kapitel werden folgende Themen behandelt: • Rechtliche Informationen...x • Zu den Markennamen...xi • Energiesparfunktion...xii • Automatische 2-seitige Kopierfunktion...xii • Umweltpapier...xii • Energy Star (ENERGY STAR ) Program...xii ®...

  • Seite 12: Rechtliche Informationen

    Alle Rechte sind vorbehalten. Das vorliegende Handbuch sowie sämtliche urheberrechtsfähigen Materialien dürfen ohne vorherige schriftliche Genehmigung der UTAX GmbH weder ganz noch teilweise kopiert oder auf sonstige Art und Weise reproduziert werden. Jegliche Kopien dieses Handbuchs bzw. von Teilen daraus müssen den gleichen Hinweis auf das Urheberrecht enthalten wie das Original.

  • Seite 13: Zu Den Markennamen

    Zu den Markennamen • PRESCRIBE und ECOSYS sind Marken der Kyocera Corporation. • KPDL ist eine Marke der Kyocera Corporation. • Windows und Windows Server sind Marken der Microsoft Corporation. • Windows NT ist eine Marke der Microsoft Corporation. • PCL und PJL sind Marken der Hewlett-Packard Company.

  • Seite 14: Energiesparfunktion

    Energiesparfunktion Dieses Gerät unterstützt zwei Energiesparstufen: einen Energiesparmodus, in dem die Drucker- und Faxfunktionen grundsätzlich einsatzbereit sind, der Energieverbrauch jedoch gesenkt wird, wenn das Gerät für eine bestimmte Zeit nicht genutzt wird, sowie einen Ruhemodus, in dem die Drucker- und Faxfunktionen ebenfalls grundsätzlich einsatzbereit sind, der Stromverbrauch jedoch auf ein Minimum reduziert wird, wenn für eine bestimmte Zeitspanne keine Geräteaktivitäten registriert werden.

  • Seite 15: Warnungen Und Gefahrensymbole In Diesem Handbuch

    Warnungen und Gefahrensymbole in diesem Handbuch Vor Verwendung des Geräts das vorliegende Handbuch sorgfältig durchlesen. Das Handbuch beim Gerät aufbewahren, sodass es immer zur Hand ist. In diesem Handbuch sowie am Gerät befinden sich Warnungen und Symbole, die auf Gefahren hinweisen und zur Gewährleistung des sicheren Gerätebetriebs beachtet werden müssen.

  • Seite 16: Warnschilder Im Gerät

    Warnschilder im Gerät Das Gerät ist mit den unten beschriebenen Warnschildern versehen. Bei der Beseitigung von Papierstaus sowie beim Auswechseln des Tonerbehälters mit entsprechender Vorsicht vorgehen, um Brand- und Stromschlaggefahr auszuschließen. Warnschild 1, 2 Vorsicht heiß: Komponenten in diesem Bereich nicht anfassen –...

  • Seite 17: Sicherheitsvorkehrungen Bei Der Installation

    Sicherheitsvorkehrungen bei der Installation Umgebung Vorsicht Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es könnte sonst um- bzw. herunterfallen. In diesem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden. Der Aufstellungsort soll möglichst trocken und staubfrei sein. Setzt sich Staub oder Schmutz auf dem Netzstecker ab, den Stecker reinigen, ansonsten besteht Brand-/Stromschlaggefahr.

  • Seite 18: Betriebssicherheit

    Während des Kopierens können kleine Mengen Ozon oder andere Chemikalien freigesetzt werden. Diese Mengen stellen jedoch kein Gesundheitsrisiko dar. Wird das Gerät jedoch in einem schlecht gelüfteten Raum über längere Zeit ununterbrochen verwendet, kann es zur Entwicklung unangenehmen Geruchs kommen. Es empfiehlt sich, den Raum, in dem das Gerät steht, immer gut zu lüften.
  • Seite 19 Falls das Gerät übermäßig heiß läuft, Rauch austritt, ein ungewöhnlicher Geruch oder eine andere außergewöhnliche Situation auftritt, besteht Bandgefahr oder die Gefahr eines Stromschlags. Das Gerät zur Vermeidung von Brand oder Stromschlag sofort ausschalten ( ) und unbedingt den Netzstecker ziehen. Danach den Kundendienst verständigen.

  • Seite 20: Vorsichtsmaßnahmen Beim Umgang Mit Verbrauchsmaterial

    Vorsichtsmaßnahmen beim Umgang mit Verbrauchsmaterial Vorsicht Der Tonerbehälter oder Resttonerbehälter ist entzündlich – nicht offenen Flammen aussetzen. Toner- und Resttonerbehälter außerhalb der Reichweite von Kindern aufbewahren. Tritt Toner aus dem Tonerbehälter oder Resttonerbehälter aus, Kontakt mit Haut und Augen vermeiden und Toner nicht verschlucken oder einatmen. •...

  • Seite 21: Lasersicherheit (Europa)

    Lasersicherheit (Europa) Laserstrahlung ist gefährlich. Der Laserstrahl des Geräts ist daher jederzeit hermetisch abgeriegelt. Beim normalen Betrieb kann keine Laserstrahlung aus dem Gerät austreten. Das Gerät ist ein Laserprodukt der Klasse 1 (IEC 60825). Vorsicht: Alle hier nicht beschriebenen Verfahren können dazu führen, dass gefährliche Laserstrahlung freigesetzt wird.

  • Seite 22: Sicherheitshinweise Zur Trennung Vom Stromnetz

    Sicherheitshinweise zur Trennung vom Stromnetz CAUTION: The power plug is the main isolation device! Other switches on the equipment are only functional switches and are not suitable for isolating the equipment from the power source. VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluss im Gerät zu unterbrechen.

  • Seite 23: Über Dieses Handbuch

    Über dieses Handbuch Das vorliegende Handbuch ist in folgende Kapitel unterteilt: 1 Bezeichnung der Komponenten Beschreibt die Geräteteile und die Tasten auf der Bedienungstafel. 2 Vorbereitung Beschreibt das Einlegen von Papier, Auflegen des Originals, Anschließen des Geräts sowie die erforderlichen Konfigurationseinstellungen vor der ersten Verwendung. 3 Grundlegende Bedienungsabläufe Beschreibt die Vorgehensweisen für das Kopieren, Drucken und Scannen.

  • Seite 24: Im Lieferumfang Enthaltene Dokumentation

    Im Lieferumfang enthaltene Dokumentation Für dieses Gerät steht die nachfolgend aufgeführte Dokumentation zur Verfügung. Entsprechendes Handbuch für Ihre Anforderungen verwenden. Einführung (vorliegendes Handbuch) Enthält Informationen zum Einlegen von Papier sowie zum Kopieren, Drucken, Scannen und zur Fehlerbeseitigung. Bedienungsanleitung Enthält detaillierte Informationen zu den Kopier-, Druck- und Scanfunktionen sowie zu den Standardeinstellungen.

  • Seite 25: Konventionen In Diesem Handbuch

    Konventionen in diesem Handbuch Folgende Konventionen werden abhängig von der Beschreibung verwendet. Konvention Beschreibung Beispiel Fett Hebt eine Meldung oder eine Taste bzw. Die Taste Start drücken. Schaltfläche auf der Bedienungstafel oder einem Computerbildschirm hervor. [Standard] Hebt Tasten auf der Bedienungstafel [Basis] drücken.

  • Seite 26: Original- Und Papierformate

    Original- und Papierformate Dieser Abschnitt beschreibt die in diesem Handbuch verwendeten Bezeichnungen für Original- oder Papierformate. Bei beispielsweise A4 und B5, die sowohl horizontal oder vertikal ausgerichtet sein können, wird die Ausrichtung des Originals/Papiers bei der horizontalen Ausrichtung durch ein zusätzliches „R“...

  • Seite 27: Bezeichnung Der Komponenten

    Bezeichnung der Komponenten Dieses Kapitel beschreibt die Komponenten des Geräts sowie die Tasten und Anzeigen auf der Bedienungstafel. • Hauptkomponenten...1-2 • Bedienungstafel...1-4 • Touch-Panel...1-5...

  • Seite 28: Hauptkomponenten

    Bezeichnung der Komponenten Hauptkomponenten 14 15 Originalglasplatte (optional) Glasplatte Originalformat-Markierungen Bedienungstafel Universalzufuhr Führung Universalzufuhr-Erweiterung Kassette 1 Kassette 2 10 Papierlängenführung 11 Papierbreitenführung 12 Breiteneinstellung 13 Schnittstellenabdeckung 14 Netzwerkschnittstellenanschluss (Drucker) 15 USB-Anschluss 16 Schnittstellenanschluss für Parallelport 17 Speicherkartensteckplatz (CompactFlash) 18 Netzwerkschnittstellenanschluss (Scanner) 19 Betriebsschalter 20 Betriebsschalterabdeckung...
  • Seite 29 Bezeichnung der Komponenten 21 Ausgabefach 22 Linke Abdeckung 1 23 Linke Abdeckung 2 24 Vordere Abdeckung 25 Tonerbehälter (Schwarz) 26 Tonerbehälter (Gelb) 27 Tonerbehälter (Cyan) 28 Tonerbehälter (Magenta) 29 Tonerbehälter-Freigabehebel 30 Resttonerbehälter 31 Tragegriffe...

  • Seite 30: Bedienungstafel

    Bezeichnung der Komponenten Bedienungstafel Papierform. Satz Kopierbereit. ( Vollfarbe ) 100% 2-in-1 Kopie Normalp. Rand/Bild verschieb. Auto % Keine Farbiges Trennlinie Automat. Heften Uni Zuf. Löschung 100% Belichtung Normalp. Normalp. Links oben Verklein./ Belicht. Normalp. Heften Vergröß. Modus Basis Benutzerwahl Funktion Farb Funk.

  • Seite 31: Touch-Panel

    Bezeichnung der Komponenten Touch-Panel Kopieranzeige Taste Kopierer drücken, um diese Anzeige aufzurufen. Anzeige ändert sich, wenn 1, 2, 3, 4 und 5 gedrückt werden. Anzeige [Basis] Papierform. Satz Kopierbereit. ( Vollfarbe ) 100% 2-in-1 Kopie Normalp. Rand/Bild verschieb. Auto % Keine Farbiges Trennlinie...
  • Seite 32 Bezeichnung der Komponenten Anzeige [Programm] Papierform. Satz Kopierbereit. ( Vollfarbe ) 100% 2-in-1 Wideraufruf Reg/löschen Kopie list d Speichern Rand/Bild verschieb. list a Trennlinie Löschen Löschung list b file 1 Name list c file 2 ändern Basis Benutzerwahl Funktion Farb Funk. Programm Druckeranzeige Taste Drucker drücken, um...

  • Seite 33: Vorbereitung

    Vorbereitung Dieses Kapitel erläutert, welche Vorbereitungen vor dem Einsatz des Geräts zu treffen sind. • Papier einlegen...2-2 • Papiertyp und -format für Kassetten und Universalzufuhr einstellen...2-8 • Originale auflegen...2-17 • Sprache...2-21 • Kabel anschließen...2-22 • Drucker vorbereiten...2-23 • Vorbereiten des Scanners...2-28...

  • Seite 34: Papier Einlegen

    Vorbereitung Papier einlegen Beschreibt, wie Papier in die zwei Kassetten, die Universalzufuhr und/oder in die optionale Papierzufuhr oder die 3000-Blatt-Papierzufuhr einzulegen ist. Bevor das Papier eingelegt wird Wird ein neues Papierpaket geöffnet, das Papier vor dem Einlegen unbedingt auffächern (siehe nachfolgende Informationen).

  • Seite 35: Papier In Kassette 1 Oder 2 Einlegen

    Vorbereitung Papier in Kassette 1 oder 2 einlegen Die Kassetten 1 und 2 unterstützen Standard-, Recycling- und farbiges Papier. In Kassette 1 können 500 Blatt Standardpapier kleiner als 11 × 8 Zoll oder A4 (80 g/m ) oder 250 Blatt Standardpapier größer als 8 ×...
  • Seite 36 Vorbereitung Wenn kleineres Papier als 11 × 8 Zoll oder A4 in Kassette 1 eingelegt wird, Hebel wie in der Abbildung gezeigt anheben. Papier beim Einlegen mit der linken Seite der Kassette ausrichten. WICHTIG: Prüfen, dass das Papier fest an den vertikalen und horizontalen Formatführungen anliegt.

  • Seite 37: Papier In 3000-Blatt-Papierzufuhr Einlegen

    Vorbereitung Papier in 3000-Blatt-Papierzufuhr einlegen Die optionale 3000-Blatt-Papierzufuhr (Kassette 3) kann 3000 Blatt des Formats 11 × 8 Zoll oder A4 (80 g/m ) aufnehmen. WICHTIG: Beim Erstellen von Farbkopien spezielles farbiges Papier verwenden, um die bestmöglichen Ergebnisse zu erzielen. Papier für Tintenstrahldrucker oder Papier mit besonderen Oberflächenbeschichtungen darf nicht verwendet werden.

  • Seite 38: Papier In Die Universalzufuhr Einlegen

    Vorbereitung Papier in die Universalzufuhr einlegen Außer Standard- und Recyclingpapier kann auch Spezialpapier (60 - 220 g/m ) eingelegt werden. Es können 100 Blatt des Formats 11 × 8 Zoll oder A4 oder kleinere Papierformate (80 g/m ) oder 50 Blatt des Formats 8 ×...
  • Seite 39 Vorbereitung Papier entlang den Führungen bis zum Anschlag in das Fach einlegen. Die Führungen müssen am Papierrand anliegen. WICHTIG: Vor dem Einlegen von Postkarten und anderen dicken Papiertypen, die möglicherweise gewellt sind, Papier glätten. Das Papier wird abhängig von der Papierqualität möglicherweise nicht eingezogen.

  • Seite 40: Papiertyp Und -Format Für Kassetten Und Universalzufuhr Einstellen

    Vorbereitung Papiertyp und -format für Kassetten und Universalzufuhr einstellen Beim Einlegen von Papier in Kassette 1 und 2 und in die optionalen Papierzufuhr (Kassette 3 und 4) Papierformat und -typ einstellen. Siehe hierzu Papierformat angeben und Papiertyp angeben auf Seite 2-9. Beim Einlegen von Papier in die optionale 3000-Blatt-Papierzufuhr (Kassette 3) Papiertyp einstellen.

  • Seite 41: Beschreibung

    Vorbereitung [ ] oder [ ] drücken, Kassette für das System Menü / Zähler Einstellen des Papierformats aus Papierformat (1.Kassette) - Papierformat Standard f. Maschine (4.Kassette) wählen und [#ändern] Standardmenü Einstellungs- Modus drücken. Autom.Kassettenumschalt. An / Alle Papiertypen Papierformat (1.Kassette) Automatisch/Zentimeter Papierformat (2.Kassette) Automatisch/Zentimeter...
  • Seite 42 Vorbereitung [Standard f.Maschine] drücken. System Menü / Zähler System Menü Standard Kosten Sprache f.Kopierer stelle Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker einstellen Managment Standard Dokumenten Orig.Form. Liste f.Maschine verwaltung speichern drucken Den vierstelligen Managementcode über die numerischen Tasten eingeben. Standardeinstellungen: für das 25/25-S/Min-Modell 2500, für die 32/25- und 32/32-S/Min-Modelle 3200 und für das 40/35-S/Min-Modell 4000.

  • Seite 43: Papierformat Für Universalzufuhr Angeben

    Vorbereitung Papierformat für Universalzufuhr angeben Wenn die Universalzufuhr verwendet wird, Papierformat angeben. Folgende Papierformate stehen zur Verfügung: Einstellungsmethode Maßeinheit Papierformat Automatische Zoll 11 × 17 Zoll, 8 × 14 Zoll, 11 × 8 Zoll, 8 × 11 Zoll, Erkennung × 8 Zoll Zentimeter A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R...
  • Seite 44 Vorbereitung [Automat. Erkennung] drücken. System Menü / Zähler Zurück Uni Zuf. einstel Papierformat Einheit Papiertyp Normalpap. Automat. Zentimeter Erkennung Format Inch eingeben Andere standard [Zentimeter] oder [Inch] wählen. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Andere Standardformate Spezielle Standardformate angeben. Die Taste System Menü/Zähler drücken.

  • Seite 45: Format Eingeben

    Vorbereitung [Schließen] drücken. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Format eingeben Gewünschtes Papierformat angeben. Die Taste System Menü/Zähler drücken. [Uni Zuf. einstellen] drücken. System Menü / Zähler System Menü Standard Kosten Sprache f.Kopierer stelle Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker...

  • Seite 46: Zuweisungsmethode

    Vorbereitung Regis.Benut. Häufig verwendete Papierformate können als eigene Formate gespeichert werden. Außerdem kann der Papiertyp für jedes eigene Format eingestellt werden. Zuweisungsmethode Die Taste System Menü/Zähler drücken. [Standard f.Maschine] drücken. System Menü / Zähler System Menü Standard Kosten Sprache f.Kopierer stelle Standard Standard...

  • Seite 47: Einstellungsmethode

    Vorbereitung [An] und [+] oder [–] drücken, um Y Zurück Papierformat(Anwender 1) (Länge) und X (Breite) einzustellen. Papierformat für Universalzufuhr speichern. (98~297 ) (148~432) Papiertyp Bei metrischen Modellen kann das Format direkt über die numerischen Normalpap. Tasten eingegeben werden. Dazu [#-Taste] drücken.

  • Seite 48: Papiertyp Für Universalzufuhr Angeben

    Vorbereitung [Schließen] drücken. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Papiertyp für Universalzufuhr angeben Wenn die Universalzufuhr verwendet wird, Papiertyp angeben. Die nachfolgenden Papiertypen stehen zur Auswahl: Normal-Papier, Folien, Grobes Papier, Pergament Papier, Etikett., Recycling Papier, Vordrucke, Feinpapier, Karteikarte, Farbiges Papier, Gelochtes Pap., Brief-Papier, Dickes Papier, Briefumschlag, Beschichtet, Hohe Qualität, Eigenes 1 - 8 HINWEIS: Der Papiertyp kann für das Papierformat in der Universalzufuhr nicht geändert werden, wenn ein benutzerdefiniertes Format gewählt wurde, für das bereits ein Papiertyp eingestellt ist.

  • Seite 49: Originale Auflegen

    Vorbereitung Originale auflegen Dieser Abschnitt beschreibt das Auflegen eines Originals, das kopiert oder gescannt werden soll. Originale auf Glasplatte legen Originalglasplatte öffnen und Original auf Glasplatte auflegen. Es können auch Originale wie Bücher oder Zeitschriften aufgelegt werden. Originalglasplatte öffnen. HINWEIS: Wenn der optionale Dokumentprozessor installiert wurde, Dokumentprozessor öffnen.
  • Seite 50 Vorbereitung (Metrische Modelle) Originalglasplatte schließen. WICHTIG: Originalglasplatte oder Dokumentprozessor beim Schließen nicht mit Gewalt drücken. Durch exzessiven Druck kann die Glasplatte splittern. Beim Kopieren von Büchern o. ä. können um die Ränder und in der Mitte der geöffneten Originale Schatten auftreten. Vorsicht : Den Dokumentprozessor nicht geöffnet lassen –...

  • Seite 51: Originale In Dokumentprozessor (Optional) Einlegen

    Vorbereitung Originale in Dokumentprozessor (optional) einlegen Optionalen Dokumentprozessor verwenden, um jeweils eine Seite von mehrseitigen Originalen automatisch zu lesen. Außerdem werden die Seiten automatisch gewendet und beide Seiten von zweiseitigen Originalen gelesen. Der Dokumentprozessor unterstützt folgende Originaltypen. Eigenschaft Technische Daten Gewicht 1-seitiges Original: 45 g/m - 160 g/m...

  • Seite 52: So Werden Originale Eingelegt

    Vorbereitung So werden Originale eingelegt Folgende Schritte ausführen, um Originale in den Dokumentprozessor einzulegen. WICHTIG: Vor dem Einlegen der Originale vergewissern, dass keine Originale in der Auswurfablage für Originale liegen. Originale, die nicht aus der Auswurfablage entfernt werden, können einen Stau bei den neuen Originalen verursachen. Die Originalbreitenführungen an die Originale heranschieben.

  • Seite 53: Sprache

    Vorbereitung Sprache Sprache für das Touch-Panel auswählen. Folgende Sprachen stehen zur Verfügung: Modelltyp Sprache Zoll-Modelle Englisch (English), Französisch (Français), Spanisch (Español), Japanisch ( ), Portugiesisch (Português) Metrische Modelle Englisch (English), Deutsch (Deutsch), Französisch (Français), Spanisch (Español) und Italienisch (Italiano) Die Taste System Menü/Zähler drücken. [Sprache] drücken.

  • Seite 54: Kabel Anschließen

    Vorbereitung Kabel anschließen Computer anschließen, um Drucker- und Scannerfunktionen zu verwenden. Dieses Gerät enthält folgende Schnittstellen zum Anschließen eines Computers. Entsprechendes Kabel für die verwendete Schnittstelle verwenden. Funktion Schnittstelle Erforderliches Kabel Druckfunktionalität Parallelportschnittstelle Parallelportkabel (IEEE1284, 1,5 m oder weniger) USB-Schnittstelle Hi-Speed USB-kompatibles Kabel (Hi-Speed-USB, 5.0 m oder weniger), abgeschirmt Netzwerkschnittstelle...

  • Seite 55: Drucker Vorbereiten

    Vorbereitung Drucker vorbereiten Netzwerkeinstellungen (TCP/IP) Um dieses Gerät als Netzwerkdrucker zu verwenden, zuerst die IP-Adresse des Geräts einstellen. HINWEIS: IP-Adresse entsprechend der Betriebsumgebung einstellen. Diese Adresse kann vom Netzwerkadministrator bezogen werden. Für Umgebungen, die DHCP oder BOOTP verwenden, um die IP-Adresse automatisch zuzuweisen, ist diese Einstellung nicht erforderlich, weil die DHCP- oder BOOTP-Einstellung standardmäßig aktiviert ist.
  • Seite 56 Vorbereitung [ ] oder [ ] drücken, um TCP/IP Schnittstelle auszuwählen. Dann [#ändern] drücken. Itemwählen Wert NetWare TCP/IP Ethertalk Netzwerk Status Seite #ändern Parallel Netzwerk Druckermenü Unter TCP/IP [An] drücken. Zurück TCP/IP Ändern TCP/IP Itemwählen Wert DHCP BOOTP IP Adresse 0.
  • Seite 57 Vorbereitung [ ] oder [ ] drücken, um IP Adresse Zurück Schließen auszuwählen. Dann [#ändern] drücken. Itemwählen Wert DHCP BOOTP IP Adresse 0. 0. 0. 0 Subnet Maske 0. 0. 0. 0 #ändern Gateway 0. 0. 0. 0 Schnittstelle - Netzwerk Die IP-Adresse über die numerischen Zurück IP Adresse...

  • Seite 58: Im Lieferumfang Enthaltene Druckerdienstprogramme

    Vorbereitung Im Lieferumfang enthaltene Druckerdienstprogramme Dieses Produkt enthält folgende Druckerdienstprogramme, die wie erforderlich installiert werden können. Weitere Einzelheiten können im Handbuch des jeweiligen Dienstprogramms gefunden werden. Network Tool for Clients • Direct Printing • Print Monitor • Port Setup • Quick Setup •...
  • Seite 59 Vorbereitung Folgende Menüs werden angezeigt. • Install Software • Remove Software • Scanner Tools • Advanced Tools • Documentation • Software Release Notes • Select Language Install Software anklicken, um die Software (Druckertreiber etc.) zu installieren. Die angezeigten Anweisungen des Assistenten ausführen, bis die Installation abgeschlossen ist. Scanner Tools anklicken, um die Scanner-Dienstprogramme etc.

  • Seite 60: Vorbereiten Des Scanners

    Vorbereitung Vorbereiten des Scanners Dieser Abschnitt beschreibt die erforderlichen Schritte zur Vorbereitung der Scannerfunktion. Anschluss an einen Computer Anschlussbeispiel Scanner und Computer mit einem Netzwerkkabel (10Base-T oder 100Base-TX) verbinden. Siehe Kabel anschließen auf Seite 2-22. SMTP- Web-Browser Server Address Editor e-mail senden DB Assistant Admini-...

  • Seite 61: Grundeinstellungen Für Den Scanner

    Vorbereitung Grundeinstellungen für den Scanner Die Netzwerkeinstellungen für dieses Gerät müssen konfiguriert werden, bevor die Scannerfunktion verwendet werden kann. Folgende Einstellungen müssen konfiguriert werden: Zu konfigurierende Option Beschreibung Hostname Hostnamen für Scanner mit maximal 32 Zeichen eingeben. IP Adresse IP-Adresse der Scanner-Schnittstelle im Abschnitt „XXX.XXX.XXX.XXX“...
  • Seite 62 Vorbereitung Die Taste System Menü/Zähler drücken. [Standard f.Scanner] drücken. System Menü / Zähler System Menü Standard Kosten Sprache f.Kopierer stelle Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker einstellen Managment Standard Dokumenten Orig.Form. Liste f.Maschine verwaltung speichern drucken Den vierstelligen Managementcode über die numerischen Tasten eingeben. Standardeinstellungen: für das 25/25-S/Min-Modell 2500, für die 32/25- und 32/32-S/Min-Modelle 3200 und für das 40/35-S/Min-Modell 4000.
  • Seite 63 Vorbereitung Benutzerinformationen registrieren Bitte einen Benutzer registrieren. Folgende Einstellungen können konfiguriert werden: Zu konfigurierende Option Beschreibung e-mail Adresse Für „e-mail senden“ wird eine Mail an diese Adresse gesendet, wenn die Empfänger auf die erhaltene e-mail antworten. Es werden auch Benachrichtigungen zu Übertragungsfehlern an diese Adresse gesendet.
  • Seite 64 Vorbereitung Mit [ ] oder [ ] die zu konfigurierende Benutzerinfo ändern Option auswählen und [#ändern] Speicherliste: Benutzerliste drücken. Menüpunkt wählen Wert eingeben Den Anweisungen auf der Anzeige E-Mail Adresse (Nicht festgelegt) IP Adresse od. Hostname (Nicht festgelegt) folgen. Anzeige des Namen (Nicht festgelegt) Benutzer Passwort (Nicht festgelegt)
  • Seite 65 Vorbereitung Zu konfigurierende Option Beschreibung Benutzername & Passwort Benutzernamen und Passwort für die Anmeldung beim FTP-Server eingeben. Dieses Element wird angezeigt, wenn Sprung Authentifiz. Info auf [An] gestellt ist. Sprung Authentifiz. Info Wenn diese Option auf [An] eingestellt ist, werden Benutzer beim Senden von Daten nicht zur Eingabe des Benutzernamens und Passworts aufgefordert.

  • Seite 66: Datum/Uhrzeit Und Zeitdifferenz Konfigurieren

    Vorbereitung Um ein Ziel hinzuzufügen, Ende [Neuer Empf. registri.] drücken und mit Schritt 6 fortfahren. Empfänger Empfänger Info korr. User B Löschen Um eine Gruppe hinzuzufügen, UserGroup [Neue Grup. registri.] drücken und mit Neuer Empf speichern Schritt 7 fortfahren. Neue Grup. speichern Unten Um ein bereits vorhandenes Ziel zu...
  • Seite 67 Vorbereitung Die Taste System Menü/Zähler drücken. [Standard f.Maschine] drücken. System Menü / Zähler System Menü Standard Kosten Sprache f.Kopierer stelle Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker einstellen Managment Standard Dokumenten Orig.Form. Liste f.Maschine verwaltung speichern drucken Den vierstelligen Managementcode über die numerischen Tasten eingeben. Standardeinstellungen: für das 25/25-S/Min-Modell 2500, für die 32/25- und 32/32-S/Min-Modelle 3200 und für das 40/35-S/Min-Modell 4000.

  • Seite 68: Ordner Zum Speichern Von Dateien Registrieren

    Vorbereitung Mit [ ] oder [ ] die Option System Menü / Zähler Datum/Uhrzeit auswählen und [#ändern] drücken. Standard f. Maschine Standardmenü Einstellungs- Modus Signal (wenn bereit) Signal (bei Fehler) Geräuschreduzieren Datum/Uhrzeit 20/07/‘05 14:00 #ändern Zeitdifferenz GMT+01:00 System Menü [+] und [–] zum Einstellen der Uhrzeit Zurück Datum/Uhrzeit und des Datums drücken.
  • Seite 69 Vorbereitung Auf die Schaltfläche Setup klicken. Auf die Schaltfläche Neu klicken. Nummer des Ordners, in dem Dateien gespeichert werden sollen, in die Spalte Nr. eingeben und auf die Schaltfläche ... klicken. HINWEIS: In der Spalte Nr. eine Zahl (von 1-100) für den Ordner eingeben, in dem die Dateien gespeichert werden sollen.
  • Seite 70 Vorbereitung Einen Ordner auswählen und auf OK klicken. Auf die Schaltfläche OK klicken. Der Speicherordner ist registriert. Auf die Schaltfläche OK klicken. Auf die Schaltfläche OK klicken. 2-38...

  • Seite 71: Einstellung Mithilfe Eines Web-Browsers

    Vorbereitung Einstellung mithilfe eines Web-Browsers Benutzer können für dieses Gerät mithilfe eines Web-Browsers registriert werden. HINWEIS: Die Netzwerkkonfiguration für dieses Gerät muss bereits erfolgt sein, bevor diese Einstellung ausgeführt wird. Hinweise gibt der Systemadministrator. Diese Funktion steht während des Scannens nicht zur Verfügung. Vor dem Konfigurieren sicherstellen, dass die Scannerfunktion nicht verwendet wird.
  • Seite 72 Vorbereitung HINWEIS: Für Adresse des PC mit installiertem Adressbuch die Adresse des Computers eingeben, auf dem die Scanner File Utility installiert ist. Für Nummer sichern die Nummer des Speicherordners eingeben, die in der Spalte Nr. in Schritt 5 unter Ordner zum Speichern von Dateien registrieren auf Seite 2-36 angegeben wurde. Auf die Schaltfläche Registration klicken.

  • Seite 73: Grundlegende Bedienungsabläufe

    Grundlegende Bedienungsabläufe In diesem Kapitel werden folgende Themen behandelt: • Grundlegende Kopiervorgänge...3-2 • Bildqualität auswählen...3-5 • Belichtung einstellen...3-6 • Verkleinern/Vergrößern...3-7 • Duplex-Modus...3-11 • Seitentrennung...3-14 • Sortiermodus...3-16 • Kopierauftrag unterbrechen...3-17 • Jobreservierung...3-18 • Druckauftrag löschen...3-19 • Scannerbetrieb...3-20 • Niedrig-Energiemodus...3-35 • Schlafmodus...3-36...

  • Seite 74: Grundlegende Kopiervorgänge

    Grundlegende Bedienungsabläufe Grundlegende Kopiervorgänge Zum Kopieren folgende Schritte ausführen. Abdeckung des Betriebsschalters öffnen und Betriebsschalter einschalten (Position | ). Nach der Aufwärmphase leuchtet die Start-Anzeige der Starttaste grün. Die Taste Kopierer drücken. Original einlegen. HINWEIS: Originale auflegen auf Seite 2-17 enthält weitere Informationen zum Einlegen von Originalen.
  • Seite 75 Grundlegende Bedienungsabläufe Sicherstellen, dass [APS] ausgewählt Papierform. Kopierbereit. ( Vollfarbe ) ist. In diesem Modus wird das 100% Papierformat, das dem Original entspricht, automatisch ausgewählt. Normalp. Zum Ändern des Papierformats Auto % Keine Farbiges gewünschtes Papierformat drücken, um Automat. Heften Uni Zuf.

  • Seite 76: Betriebsschalter Ausschalten

    Grundlegende Bedienungsabläufe Betriebsschalter ausschalten Taste Standby auf der Bedienungstafel drücken. Nachdem die Standby-Anzeige nicht mehr leuchtet, Betriebsschalter ausschalten. Wenn der Betriebsschalter ausgeschaltet wird, bevor die Taste Standby gedrückt wird, können Schäden an der internen Festplatte entstehen. Wenn das optionale Faxmodul bei ausgeschaltetem Gerät (Position ) installiert wird, ist das Senden/Empfangen von Faxen deaktiviert.

  • Seite 77: Bildqualität Auswählen

    Grundlegende Bedienungsabläufe Bildqualität auswählen Bildqualität wählen, die dem Typ des Originals entspricht. Bildqualität Beschreibung Text+Foto Eignet sich für Originale, die Text und Foto enthalten. Foto Eignet sich Originalfotos, die mit einer Kamera aufgenommen wurden. Druck Eignet sich für Fotos aus Zeitschriften oder von gedruckten Medien. Text Eignet sich für Dokumente mit viel Text.

  • Seite 78: Belichtung Einstellen

    Grundlegende Bedienungsabläufe Belichtung einstellen Die Belichtung kann automatisch oder manuell eingestellt werden. Die Standardeinstellung ist [Manuell]. Folgende Schritte zum Aktivieren des Modus „Manuell“ ausführen: Original einlegen. Belichtungstaste ( ) drücken, um Papierform. Kopierbereit. ( Vollfarbe ) die Belichtung einzustellen. 100% [Automat.

  • Seite 79: Verkleinern/Vergrößern

    Grundlegende Bedienungsabläufe Verkleinern/Vergrößern Größe anpassen, um das Originalbild zu verkleinern oder zu vergrößern. Folgende Zoom-Modi stehen zur Auswahl. • Auto-Zoom – Das Originalbild wird automatisch verkleinert/vergrößert, damit es auf das gewählte Papierformat passt. • Manueller Zoom – Verkleinert oder vergrößert das Originalbild in 1-%-Schritten von 25 - 400 %. •...

  • Seite 80: Manueller Zoom

    Grundlegende Bedienungsabläufe Manueller Zoom Verkleinert oder vergrößert das Originalbild in 25 % 1-%-Schritten von 25 - 400 %. Folgende Schritte ausführen, um den manuellen Zoom zu verwenden. 400 % Original einlegen und Papierform. Kopierbereit. ( Vollfarbe ) [Verklein./Vergröß.] drücken. 100% Normalp.

  • Seite 81: Voreingestellter Zoom

    Grundlegende Bedienungsabläufe Voreingestellter Zoom Verkleinert oder vergrößert das Bild um die voreingestellten Größenänderungsfaktoren. Modelltyp Zoom-Stufe Zoll-Modelle 200 % (5 × 8 Zoll 11 × 17 Zoll), 154 % × 8 Zoll 8 × 14 Zoll), 129 % (8 × 11 Zoll 11 × 17 Zoll), 121 % ×...
  • Seite 82 Grundlegende Bedienungsabläufe XY-Zoom Vertikale und horizontale Größe individuell auswählen. Zoom-Größe in 1-%-Schritten von 25 - 400 % einstellen. Folgende Schritte ausführen, um den XY-Zoom zu verwenden. Original einlegen und Papierform. Kopierbereit. ( Vollfarbe ) [Verklein./Vergröß.] drücken. 100% Normalp. Auto % Keine Farbiges Automat.

  • Seite 83: Duplex-Modus

    Grundlegende Bedienungsabläufe Duplex-Modus Im Duplex-Modus können von verschiedenen Originalen, einschließlich gegenüberliegende Seiten von gebundenen Dokumenten oder Zeitschriften und zweiseitige Originale, zweiseitige Kopien erstellt werden. Original Kopie Eine Seite auf zwei Seiten Erstellt zweiseitige Kopien aus einseitigen Originalen. Die Rückseite der zuletzt kopierten Seite bleibt leer, wenn das Original eine ungerade Zahl an Seiten aufweist.
  • Seite 84 Grundlegende Bedienungsabläufe Buch auf zwei Seiten Erstellt zweiseitige Kopien aus Originalen wie Bücher und Zeitschriften mit gegenüberliegenden Seiten. Original Kopie HINWEIS: Folgende Papierformate werden für das Kopieren von einem Buch auf zwei Seiten unterstützt: 11 × 17 Zoll, 8 × 11 Zoll, A3, B4, A4R, B5R, A5R und 8K. Folgende Schritte ausführen, um Duplex-Kopien zu erstellen.
  • Seite 85 Grundlegende Bedienungsabläufe Für [2-seitig 2-seitig] oder Papierform. Duplexmodus. ( Vollfarbe ) [Buch 2-seitig] Binderichtung für das 100% Original wählen. 2-seitig/trennen Regis. Zurück Original Finishen Wählen Sie die R des Originals aus 1-seitig 1-seitig Links/ Links/ 1-seitig 2-seitig Rechts Rechts 2-seitig 2-seitig Oben Oben...

  • Seite 86: Seitentrennung

    Grundlegende Bedienungsabläufe Seitentrennung Mit der Seitentrennung können einseitige Kopien aus zweiseitigen Originalen oder aus Originalen mit gegenüberliegenden Seiten (z. B. Bücher oder Zeitschriften) wie folgt erstellt werden. Zwei Seiten auf eine Seite Kopiert jede Seite eines zweiseitigen Originals auf zwei einzelne Blätter. Original Kopie HINWEIS: Für diesen Vorgang ist der optionale Dokumentprozessor erforderlich.
  • Seite 87 Grundlegende Bedienungsabläufe [2-seitig/trennen] drücken. Papierform. Kopierbereit. ( Vollfarbe ) 100% Auswahl 2-seitig/ Orig.Form. 2-in-1 Papier trennen wählen Kopie Stapel- Belicht. Verklein./ Automat. Modus Vergröß. wählen scannen Original- Rand/Bild Seiten Poster Unten Qualität verschieb. Nummerier. Sortieren/ Lösch Deckblatt Broschüre Gruppieren modus Modus Basis Benutzerwahl...

  • Seite 88: Sortiermodus

    Grundlegende Bedienungsabläufe Sortiermodus Scannt mehrere Originale und erstellt vollständige Kopiensätze entsprechend der Seitenanzahl. Folgende Schritte ausführen, um den Sortiermodus zu verwenden. Original Kopie [Funktion] drücken. Papierform. Kopierbereit. ( Vollfarbe ) 100% Normalp. Auto % Keine Farbiges Automat. Heften Uni Zuf. 100% Belichtung Normalp.

  • Seite 89: Kopierauftrag Unterbrechen

    Grundlegende Bedienungsabläufe Kopierauftrag unterbrechen Das Kopieren zu unterbrechen ist sinnvoll, um einen Kopierauftrag anzuhalten und andere Originale mit anderen Kopiereinstellungen zu kopieren. Nachdem ein dringender Auftrag ausgeführt wurde, können unterbrochene Aufträge mit ihren Originaleinstellungen fortgesetzt werden. Kopier- oder Druckaufträge können auch angehalten werden, um dringende Kopien zu erstellen.

  • Seite 90: Jobreservierung

    Grundlegende Bedienungsabläufe Jobreservierung Original scannen und den nächsten Auftrag reservieren, selbst wenn ein Kopier- oder Druckauftrag ausgegeben wird. Der reservierte Auftrag wird nach Fertigstellung des aktuellen Auftrags gestartet. Falls das optionale Fax installiert ist, Aufträge reservieren, selbst wenn eingegangene Faxdaten gerade gedruckt werden.

  • Seite 91: Druckauftrag Löschen

    Grundlegende Bedienungsabläufe Druckauftrag löschen Folgende Schritte ausführen, um das Drucken abzubrechen und die Daten zu löschen. Aktuellen Druckauftrag löschen Druckauftrag, der gerade gespult wird, mithilfe der Druckeranzeige löschen. Die Taste Drucker drücken. [Löschen] drücken. Daten werden verarbeitet. Original Netzwerk I/F Löschen Benut.name NO USER NAME Zu löschende Schnittstelle wählen.

  • Seite 92: Scannerbetrieb

    Grundlegende Bedienungsabläufe Scannerbetrieb Dieser Abschnitt beschreibt den grundlegenden Scannerbetrieb. Es gibt fünf Möglichkeiten, Originale zu scannen. • Bild scannen und in e-mail senden...3-20 • Bild für PC scannen...3-23 • Bild mithilfe von TWAIN scannen...3-27 • Datenbankverbindung einrichten...3-28 • Bild für FTP scannen...3-32 Bild scannen und in e-mail senden Mithilfe von „Senden zu e-mail“...
  • Seite 93 Grundlegende Bedienungsabläufe HINWEIS: Wenn die Scanner-Standardeinstellung für Wahl d. Sender.(Benutzer) auf [An] eingestellt ist, wird die Benutzernummer 001 automatisch ausgewählt. Wenn bei der Registrierung des Benutzers ein Passwort eingerichtet wurde, wird die Anzeige zur Eingabe des Passworts aufgerufen. Passwort eingeben und [Eingeben] drücken. Wenn das Passwort korrekt eingegeben wurde, wird die Anzeige mit den Scannereinstellungen aufgerufen.

  • Seite 94: Scanner Einrichten

    Grundlegende Bedienungsabläufe HINWEIS: Das private Adressbuch wird nicht angezeigt, wenn Address Book for Scanner nicht auf dem Computer des Senders (Benutzers) ausgeführt wird. Ziel(e) bestätigen und [Schließen] drücken. Zu Schritt 4 zurückkehren und weitere Empfänger hinzufügen. Ziel(e) bestätigen. [ ] oder [ ] drücken, Vorlage Bereit zum Scannen Vollfarbe...
  • Seite 95 Grundlegende Bedienungsabläufe Einstellungen bestätigen, Original Originale werden gescannt einlegen und Start drücken. 08/08 Das Original wird gescannt. Original Übertrag. E-Mail senden Wenn Dauer-Scan aktiviert ist, mit Schritt 15 fortfahren. Wenn 1-seitig SCAN0006_nnn.jpg Dauersenden aktiviert ist, mit Schritt 16 Vorne/Hinten fortfahren. UserA Benut.name Wenn in der Anzeige zum Einrichten des...
  • Seite 96 Grundlegende Bedienungsabläufe Bild für PC scannen Die Taste Scanner drücken. [Scan zu PC] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. wählen. Stopp Entweder die Nummerntaste drücken Nutzernummer oder mithilfe der numerischen Tasten die (Eing mit #) Benutzernummer eingeben und...
  • Seite 97 Grundlegende Bedienungsabläufe [Allgem. Buch] oder [Privat. Buch] Schließen drücken, um die Ziele im ausgewählten Adresse Auswahl: Info über Adressbuch anzuzeigen. In diesem Empfänger Group A Beispiel wird das Ziel aus dem Group B allgemeinen Adressbuch ausgewählt. User A Mit [ ] oder [ ] das hinzuzufügende User B Empfänger Unten...
  • Seite 98 Grundlegende Bedienungsabläufe Nachdem das Original mit der hinteren Vorlage Übertrag. zum Scannen Vollfarbe Kante nach hinten eingelegt wurde, egen und Empfänger wählen 08/08/’05 14:00 [Hintere Kante] wählen. Wenn das Zurück Schließen Original links eingelegt wurde, Wählen Sie die Richtung [Ecke oben links] drücken. Zum des Originals aus.

  • Seite 99: Verbindung Vom Gerät Starten

    Grundlegende Bedienungsabläufe Bild mithilfe von TWAIN scannen TWAIN ermöglicht die Verbindung zum Scanner innerhalb von TWAIN-kompatiblen Anwendungen. TWAIN-Treiber zusammen mit der gewünschten Anwendung installieren. Dieser Abschnitt beschreibt nur die Einstellungen, die für das Aktivieren von TWAIN auf dem Gerät vorgenommen werden müssen.

  • Seite 100: Verbindung Vom Computer Starten

    Grundlegende Bedienungsabläufe Verbindung vom Computer starten TWAIN Source von der Anwendung starten. Das Hauptdialogfeld von TWAIN Source wird angezeigt. Auf Scan Setup klicken, um die Auswahl dieses Geräts zu bestätigen. Wenn dieses Gerät nicht ausgewählt ist, auf Edit klicken und die IP-Adresse oder den Hostnamen für den verwendeten Scanner unter Scanner Addresse eingeben.
  • Seite 101 Grundlegende Bedienungsabläufe Datenbankverbindung einrichten Die Taste Scanner drücken. [Datenbank Verbindung] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. bindung Stopp Entweder die Nummerntaste drücken Nutzernummer oder mithilfe der numerischen Tasten die (Eing mit #) Benutzernummer eingeben und [Eingeben] drücken.
  • Seite 102 Grundlegende Bedienungsabläufe Den Ordner zum Speichern des Zurück Job lösch. gewünschten Bilds auswählen. In der \100. Inp.Ordner Ordnerauswahlanzeige [Eingeben] prüfen [100] drücken, um das Bild im aktuell ausgewählten Ordner zu speichern. Die Textdatenanzeige wird angezeigt (weiter mit Schritt 7). Zum Speichern eines Unten Unterordners im ausgewählten Ordner Eingeben...
  • Seite 103 Grundlegende Bedienungsabläufe Zum Eingeben eines neuen Suchworts, Neues Suchwort das nicht in DB Assistant enthalten ist, (Andere) nach dem Item auswählen und [Eingeben] drücken. Neue Suchwörter können eingegeben werden. Zum Eingeben neuer Buchstaben Buchstaben eingeben. [Buchstaben eingeben] drücken. Bitte ein neues Suchwort eingeben. Geänderte Items werden durch ein * Zurück Datei information...
  • Seite 104 Grundlegende Bedienungsabläufe HINWEIS: Um die Datenbankverbindung erneut zu verwenden, [Ord. wäh. Dat.eing.] drücken. Schritt 4 unter Seite 3-29 ausführen. Um die Datenbankverbindung mit denselben Einstellungen erneut zu verwenden, [Gl. Modus Dateneing.] drücken. Schritt 6 unter Seite 3-30 ausführen. Um die Datenbankverbindung mit derselben Assist-Funktionsauswahl erneut zu verwenden, [Neue Daten eingeben] drücken.
  • Seite 105 Grundlegende Bedienungsabläufe [Scan zum FTP] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. wählen. Stopp Entweder die Nummerntaste drücken Nutzernummer oder mithilfe der numerischen Tasten die (Eing mit #) Benutzernummer eingeben und [Eingeben] drücken.
  • Seite 106 Grundlegende Bedienungsabläufe Benutzername [#ändern] für den Benutzernamen drücken. Benutzernamen eingeben. [Ende] drücken. Passwort [#ändern] für das Passwort drücken. Passwort eingeben. [Ende] drücken. [Schließen] drücken. Scaneinstellungen konfigurieren. Vorlage Übertrag. zum Scannen Vollfarbe egen und Empfänger wählen 08/08/’05 14:00 Prog.Speichern Dauersenden an Job lösch.

  • Seite 107: Niedrig-Energiemodus

    Grundlegende Bedienungsabläufe Niedrig-Energiemodus Um den Niedrig-Energiemodus zu aktivieren, Energiespar drücken. Auf der Bedienungstafel leuchten nur die Energiespar-, Standby- und Betriebsschalteranzeigen. Das Gerät wird automatisch aktiviert und startet den Druckvorgang, wenn Druckdaten im Niedrig-Energiemodus empfangen werden. Wenn das optionale Fax installiert ist, wird das Gerät auch aktiviert, wenn ein Fax empfangen wird, um dieses zu drucken.

  • Seite 108: Automatischer Schlafmodus

    Grundlegende Bedienungsabläufe Schlafmodus Um den Schlafmodus zu aktivieren, Standby drücken. Auf der Bedienungstafel leucht nur die Betriebsschalteranzeige. Das Gerät verbraucht viel weniger Strom als im Niedrig-Energiemodus. Ohne dass die Bedienungstafel leuchtet wird der Druckvorgang automatisch gestartet, sobald Druckdaten im Schlafmodus empfangen werden. Wenn das optionale Fax installiert ist, wird das Gerät auch aktiviert, wenn ein Fax empfangen wird, um dieses zu drucken.

  • Seite 109: Zubehör

    Zubehör Dieses Kapitel beschreibt das Zubehör, das für dieses Gerät optional erhältlich ist. • Zubehör – Übersicht...4-2 • Dokumentprozessor...4-4 • Papierzufuhr...4-4 • 3000-Blatt-Papierzufuhr...4-4 • Dokument-Finisher...4-5 • 3000-Blatt-Dokument-Finisher...4-5 • Jobseperator...4-5 • Zähler...4-6 • Faxmodul...4-6 • Speicherkarte (CompactFlash)...4-6 • Festplatte...4-7 • Speichererweiterung...4-7 •...

  • Seite 110: Zubehör - Übersicht

    Zubehör Zubehör – Übersicht Folgende Zubehörelemente sind für das Gerät erhältlich: Dokumentprozessor Zähler Mailbox Vorlagenablage Dokument-Finisher Jobseperator 3000-Blatt-Dokument- Finisher 3000-Blatt- Papierzufuhr Papierzufuhr Falteinheit...
  • Seite 111 Zubehör Serielle Schnittstelle Speichererweiterung Netzwerk- schnittstellenkarte Faxmodul Speicherkarte (CompactFlash) Festplatte Sicherheit-Bausatz...

  • Seite 112: Dokumentprozessor

    Zubehör Dokumentprozessor Scannt automatisch jede Seite von einseitigen Originalen. Zweiseitige Originale werden automatisch gewendet, damit Duplex-Kopien erstellt oder die Seitentrennung verwendet werden kann. Originale in Dokumentprozessor (optional) einlegen auf Seite 2-19 enthält weitere Informationen zur Verwendung des Dokumentprozessors. Papierzufuhr Zusätzlich zwei Papierkassetten wie Kassette 2 der Haupteinheit hinzufügen.

  • Seite 113: Dokument-Finisher

    Zubehör Dokument-Finisher Der Dokument-Finisher fasst eine große Anzahl an fertiggestellten Kopien. Der Finisher enthält eine praktische Möglichkeit zum Sortieren. Sortierte Kopien können auch geheftet werden. Weiteres hierzu siehe Einführung des Dokument-Finisher. 3000-Blatt-Dokument-Finisher Der Dokument-Finisher fasst eine große Anzahl an fertiggestellten Kopien. Der Finisher enthält eine praktische Möglichkeit zum Sortieren.

  • Seite 114: Zähler

    Zubehör Zähler Mit dem Zähler kann die Geräteauslastung überwacht werden. Der Zähler bietet eine praktische Lösung für zentralisiertes Management des Kopiervolumens für verschiedene Abteilungen eines großen Unternehmens. Zähler einsetzen Zähler fest in den Zählersteckplatz einsetzen. HINWEIS: Wenn die Zählerfunktion aktiviert ist, können Kopien nur erstellt werden, wenn ein Zähler im Gerät eingesetzt ist.

  • Seite 115: Festplatte

    Zubehör Festplatte Auf der Festplatte werden Warteschlangendaten für das Drucken gespeichert. Die Festplatte ist für die Verwendung aller e-mPS-Funktionalitäten erforderlich. Speichererweiterung Erhöht den im Drucker verfügbaren Speicher. Die Speichererweiterung ermöglicht das Drucken komplexerer Daten. Es können zusätzlich 128 MB, 256 MB oder 512 MB hinzugefügt werden. Sicherheit-Bausatz Mit diesem Gerät werden gescannte Daten vorübergehend auf der internen Festplatte gespeichert.

  • Seite 116: Netzwerkschnittstellenkarte

    Zubehör Netzwerkschnittstellenkarte Wie die Standardnetzwerkschnittstelle des Geräts unterstützt die Netzwerkschnittstellenkarte die Protokolle TCP/IP, IPX/SPX, NetBEUI und EtherTalk, um den Netzwerkdruck für Windows, Macintosh, UNIX, Netware und andere Umgebungen zu aktivieren. Serielle Schnittstelle Installieren, um Drucker mit seriellen Portschnittstellen anzuschließen. Unterstützt die serielle RS-232C- Schnittstelle.

  • Seite 117: Wartung

    Wartung Dieses Kapitel beschreibt die Reinigung des Geräts sowie den Austausch des Tonerbehälters. • Reinigung...5-2 • Tonerbehälter und Resttonerbehälter austauschen...5-5...

  • Seite 118: Reinigung

    Wartung Reinigung Eine regelmäßige Reinigung des Geräts gewährleistet eine optimale Kopienqualität. Vorsicht : Aus Sicherheitsgründen das Gerät vor der Durchführung von Reinigungsmaßnahmen stets vom Netz trennen. Originalglasplatte und Glasplatte Den Dokumentprozessor öffnen. Glasplatte und die Rückseite des Dokumentprozessors mit einem weichen, mit Alkohol oder einem milden Reinigungsmittel befeuchteten Tuch abwischen.
  • Seite 119 Wartung Schlitzglas Wenn die Kopien bei der Verwendung Säubern Sie bitte das Schlitzglas. des optionalen Dokumentprozessors schwarze Streifen oder Schmutz 1.Originaleinzug öffnen. aufweisen, Schlitzglas mit dem im 2.Oberfläche des schmalen Glases links mit einem trockenen Tuch säubern. Lieferumfang enthaltenen 3.Originaleinzug schließen. 4.ENDE Taste drücken.
  • Seite 120 Wartung Die linke Abdeckung 1 öffnen. Duplexeinheit A1 öffnen. Wie in der Abbildung gezeigt den Schmutz vom Seperator reinigen, indem die Bürste entlang des Seperators von einer Seite zur anderen bewegt wird. Duplexeinheit A1 wieder in die ursprüngliche Position bringen und linke Abdeckung 1 schließen. WICHTIG: Auf angezeigte Position drücken, um die linke Abdeckung 1 zu schließen.

  • Seite 121: Tonerbehälter Und Resttonerbehälter Austauschen

    Wartung Tonerbehälter und Resttonerbehälter austauschen Dieses Gerät verwendet 4 Tonertypen: Toner nachfüllen. [C][M] Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Wenn auf dem Vordere Klappe vom Maschine öffnen und Tonerbehälter wechseln Touch-Panel die Meldung Toner nachfüllen: [C] [M] [Y] [K] angezeigt wird, Siehe Tonerbehälter oder Handbuch für Hinweise zum Tausch.
  • Seite 122 Wartung Die vordere Abdeckung öffnen. Freigabehebel des Tonerbehälters in die vertikale Position drehen. Obere Klammer A des Tonerbehälters nach oben drücken und Tonerbehälter nach unten in Ihre Richtung ziehen. Tonerbehälter anheben und herausheben. Einfüllöffnung auf dem alten Tonerbehälter mit der auf der Rückseite befestigten Verschlusskappe schließen.
  • Seite 123 Wartung Vorsicht : Der Tonerbehälter oder Resttonerbehälter ist entzündlich – keinesfalls offenen Flammen aussetzen. Durch Funkenflug kann ein Brand entstehen. Vorsicht : Tonerbehälter oder Resttonerbehälter nicht gewaltsam öffnen oder beschädigen. Den alten Tonerbehälter in den mitgelieferten Plastikbeutel legen. Den neuen Tonerbehälter auspacken. Tonerbehälter so halten, dass der Freigabehebel oben ist, und mindestens zehn Mal auf die Oberseite klopfen, während der Behälter horizontal gehalten wird.
  • Seite 124 Wartung Neuen Tonerbehälter in das Gerät einsetzen. Oberen Teil des Tonerbehälters hineindrücken. Wenn der Behälter in die richtige Position eingesetzt wird, ist ein Klicken zu hören. Freigabehebel des Tonerbehälters in die ursprüngliche Position drehen. Die anderen Tonerfarben auf die gleiche Weise austauschen.
  • Seite 125 Wartung Den alten Tonerbehälter in den mitgelieferten Plastikbeutel legen. Die Verschlussklappe des neuen Resttonerbehälters abnehmen. Neuen Resttonerbehälter einsetzen. Die vordere Abdeckung schließen. Tonerbehälter und Resttonerbehälter den örtlichen Bestimmungen gemäß entsorgen.
  • Seite 126 Wartung 5-10...

  • Seite 127: Störungsbeseitigung

    Störungsbeseitigung Dieses Kapitel erläutert die Lösung von Problemen, die beim Einsatz des Geräts möglicherweise auftreten können. • Fehler beseitigen...6-2 • Maßnahmen bei Fehlermeldungen...6-5 • Papierstaus beseitigen...6-18...

  • Seite 128: Fehler Beseitigen

    Störungsbeseitigung Fehler beseitigen Die nachfolgende Tabelle enthält Richtlinien zur Störungsbeseitigung. Die in diesem Kapitel beschriebenen Verfahren sind bei Auftreten einer Störung am Gerät auszuführen. Wenn die Störung weiterhin besteht, Kundendienst verständigen. Symptom Analysen Korrekturmaßnahmen Siehe Seite Die Bedienungstafel Ist das Gerät an eine Netzsteckdose Netzstecker in Steckdose einstecken.
  • Seite 129 Störungsbeseitigung Symptom Analysen Korrekturmaßnahmen Siehe Seite Kopien sind verschmutzt. Sind die Originalglasplatte oder die Originalglasplatte oder Glasplatte Seite 5-2 Glasplatte verschmutzt? reinigen. Druckerausgabe ist Ist das Kopierpapier feucht? Das Kopierpapier durch frisches Papier Seite 2-2 verschwommen. ersetzen. Wird spezielles farbiges Kopierpapier Spezielles farbiges Kopierpapier —...
  • Seite 130 Störungsbeseitigung Symptom Analysen Korrekturmaßnahmen Siehe Seite Drucken ist nicht möglich. Ist das Gerät an eine Netzsteckdose Netzstecker in Steckdose einstecken. — angeschlossen? Ist das Gerät eingeschaltet? Den Betriebsschalter betätigen — (Position | ). Ist das Druckerkabel angeschlossen? Sicherstellen, dass das Druckerkabel Seite 2-22 ordnungsgemäß...

  • Seite 131: Maßnahmen Bei Fehlermeldungen

    Störungsbeseitigung Maßnahmen bei Fehlermeldungen Wenn auf dem Touch-Panel eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen beim Kopieren Wenn auf dem Touch-Panel des Kopiermodus eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Abdeckung xy schließen.
  • Seite 132 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Original neu anlegen oder Unterscheidet sich die Ausrichtung Ausrichtung des Originals drehen. — anderes Magazin anwählen. des angegebenen Papiers von der Ausrichtung des Originals? Wurde der Kopierer unter Dieses Gerät darf nicht unter — Leuchtstofflampen aufgestellt? Leuchtstofflampen aufgestellt werden.
  • Seite 133 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Papierkapazität im Finisher Wurde während des Druckens die Einige Seiten aus dem optionalen — erreicht. (Ablage Nr.) maximale Kapazität im Ausgabefach Dokument-Finisher oder dem Papier entfernen und Weiter des optionalen Dokument-Finisher 3000-Blatt-Dokument-Finisher drücken. oder des nehmen und [Weiter] drücken.
  • Seite 134 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Schnitzelbox leeren. Ist der Behälter für den Locherabfall Die Einführung des optionalen — im optionalen 3000-Blatt-Dokument-Finisher 3000-Blatt-Dokument-Finisher voll? enthält weitere Informationen zum Leeren der Locherbox. Keine Heftklammern. Sind die Heftklammern im Die Einführung des optionalen —...
  • Seite 135 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite HDD fehler. Wird diese Meldung erneut nach Ein Festplattenfehler ist aufgetreten. — Auftragsabrechnung modus dem Öffnen und Schließen der Kundendienst oder zuständige kann nicht aktiviert werden. vorderen Abdeckung, nach dem Niederlassung informieren. Aus- und Einschalten des Betriebsschalters und nach dem Trennen und erneuten Anschließen des Netzkabels angezeigt?
  • Seite 136 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Dieser Konto ID ist nicht — Es wurde kein übereinstimmender — registriert. ID-Code gefunden. Registrierten ID-Code mithilfe des Treibers prüfen. Ein fehler ist aufgetr. Ändern — Diese Meldung wird angezeigt, — zum Druckschirm und prüfen. wenn beim Anzeigen anderer Modi ein Druckerfehler aufgetreten ist.
  • Seite 137 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Speicherüberlauf. Fortsetzen: — Der aktuelle Druckauftrag kann — "WEITER" drücken. aufgrund unzureichenden Speichers nicht verarbeitet werden. Die Taste Drucker drücken, um in den Druckmodus zu wechseln. Druckvorgang mit [GO] fortsetzen. Die verbleibenden Seiten werden bis zu den zuletzt verarbeiteten Daten gedruckt.
  • Seite 138 Störungsbeseitigung Fehlermeldungen beim Scanner Wenn auf dem Touch-Panel des Scannermodus nach dem Drücken der Taste Scanner eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Scanner kann nicht benutzt Ist das Netzwerkkabel richtig Sicherstellen, dass das —...
  • Seite 139 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Kommunikationsfehler. Scan zu PC: Übertragung erneut versuchen. — Computerstatus wird gesendet. Senden zu e-mail: Hinweise gibt der — Wird der SMTP-Server ausgeführt? Systemadministrator. Datenbank Verbindung: Der DB Assistant hat eine nicht — Status des Zielcomputers speichern. unterstützte Antwort gesendet.
  • Seite 140 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite DB Assistant Serverversion ist Liegt eine andere Version des DB Systemadministrator oder — anders. Assistant vor? Support-Mitarbeiter kontaktieren. Administrator rufen. Serverfehler DB Assistant. — Es ist ein Fehler beim DB Assistant — Administrator rufen. oder auf dem Computer, auf dem DB Assistant ausgeführt wird, aufgetreten.
  • Seite 141 Störungsbeseitigung Fehlercodes beim Scanner Die folgende Liste enthält die Fehlercodes des Scanner-Sendeprotokolls sowie die entsprechenden Korrekturmaßnahmen. Fehlercode Beschreibung Korrekturmaßnahmen Siehe Seite E001 Benutzer brach Sendevorgang ab. — E010 Verbindung zu Ziel-PC ging während der • Bestätigen, dass keine fehlerhafte Seite 2-22 Datenübertragung verloren (ein Verbindung vorliegt.

  • Seite 142: Beschreibung

    Störungsbeseitigung Fehlercode Beschreibung Korrekturmaßnahmen Siehe Seite E035 Während der Gruppensendung wurde Einstellungen der Scanner File Utility — keine passende Ordnernummer für die prüfen. Scanner File Utility gefunden. Während des Sendevorgangs wurde eine Konfigurationsänderung vorgenommen. E036 Während der Komprimierung des Datengröße wie folgt verringern und erneut —...
  • Seite 143 Störungsbeseitigung Fehlercode Beschreibung Korrekturmaßnahmen Siehe Seite E090 POP3-Server wurde nicht gefunden. • Prüfen, ob der POP3-Server Seite 2-22 ordnungsgemäß ausgeführt wird. • Bestätigen, dass keine fehlerhafte Verbindung vorliegt. Hierzu prüfen, ob das Netzwerkkabel ordnungsgemäß angeschlossen ist. E101 Beim Auswählen mehrerer Ziele trat ein Jede einzelne Auswahl auf Fehler —...

  • Seite 144: Papierstaus Beseitigen

    Störungsbeseitigung Papierstaus beseitigen Bei einem Papierstau wird Papierstau Papierstau. auf dem Touch-Panel angezeigt und der Kopiervorgang wird angehalten. 1.Papier entfernen. Folgende Anweisungen befolgen, um 2.Duplexeinheit A1 öffnen und Papier darin entfernen. den Papierstau zu beseitigen. 3.Kassette 1 öffnen. 4.Papier entfernen. 5.Kassette einsetzen, Abdeckung schließ...

  • Seite 145: Papierstau - Vorsichtsmaßnahmen

    Störungsbeseitigung Papierstau – Vorsichtsmaßnahmen • Aus einem Stau beseitigtes Papier darf nicht erneut verwendet werden. • Wenn das Papier während der Beseitigung gerissen ist, sicherstellen, dass alle losen Papierteile aus dem Geräteinneren entfernt werden. Im Gerät gebliebene Papierteile können weitere Staus verursachen. •...
  • Seite 146 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 1 herausziehen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 1 vorsichtig wieder bis zum Anschlag einschieben. Duplexeinheit A1 wieder in die ursprüngliche Position bringen und linke Abdeckung 1 schließen.
  • Seite 147 Störungsbeseitigung Kassette 2 Folgende Schritte zum Beseitigen von Papierstau. Papierstaus aus Kassette 2 ausführen. 1.Linke Abdeckung 2 des Geräts öffnen und Papier darin entfernen. 2.Kassette 2 öffnen. 3.Papier entfernen. 4.Kassette einsetzen, Abdeckung schließ JAM 00 Die linke Abdeckung 2 öffnen. Gestautes Papier entfernen.
  • Seite 148 Störungsbeseitigung Kassette 3, 4 (optional) Folgende Schritte ausführen, um bei der Papierstau. Verwendung der optionalen Papierzufuhr oder 1.Linke Abdeckung 3 des Geräts öffnen 3000-Blatt-Papierzufuhr Papierstaus in und Papier entfernen. 2.Kassette 3 öffnen. den Kassetten 3 oder 4 zu beseitigen. 3.Papier entfernen. 4.Kassette einsetzen, Abdeckung schließ...
  • Seite 149 Störungsbeseitigung Universalzufuhr Zum Beseitigen von Papierstaus in der Papierstau. Mehrzweck-Ablage folgende Schritte befolgen. 1.Papier entfernen. 2.Duplexeinheit A1 öffnen und Papierzufu B1 öffnen, um Papier zu entfernen. 3.Papier aus der Universalzufuhr entfernen. 4.Kassette 1 öffnen. Anleitungen befolge JAM 00 Die linke Abdeckung 1 öffnen. Gestautes Papier entfernen.
  • Seite 150 Störungsbeseitigung Zufuhrführung B1 öffnen. Vorsicht : Die Fixiereinheit dieses Geräts ist sehr heiß. Bei unsachgemäßem Vorgehen besteht Verbrennungsgefahr. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Sämtliches Papier aus der Universalzufuhr nehmen. Kassette 1 herausziehen. Griff B2 mindestens 10 Mal nach links drehen.
  • Seite 151 Störungsbeseitigung Gestautes Papier entfernen. Wenn das gestaute Papier nicht entfernt werden kann, folgende Schritte ausführen. Papierzufuhreinheit B3 herausziehen. Abdeckung B4 öffnen und gestautes Papier entfernen. Wenn das Papier reißt, Papierzufuhreinheit B3 vollständig herausziehen, nach oben heben und entfernen. Kassette 1 vollständig herausziehen, nach oben heben und entfernen.

  • Seite 152: Innerhalb Der Linken Abdeckung

    Störungsbeseitigung Gestautes Papier entfernen. Kassette 1 und Papierzufuhreinheit B3 wieder in ihre ursprünglichen Positionen bringen. Zufuhrführung B1 und Duplexeinheit A1 wieder in die Ausgangsposition bringen und linke Abdeckung 1 schließen. WICHTIG: Auf angezeigte Position drücken, um die linke Abdeckung 1 zu schließen. Papier erneut in die Universalzufuhr legen.
  • Seite 153 Störungsbeseitigung Duplexeinheit A1 öffnen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Duplexeinheit A1 wieder in die ursprüngliche Position bringen und linke Abdeckung 1 schließen. WICHTIG: Auf angezeigte Position drücken, um die linke Abdeckung 1 zu schließen. Innerhalb der linken Abdeckung 2 Zum Beseitigen von Papierstaus Papierstau.

  • Seite 154: Fixiereinheit

    Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Die linke Abdeckung 2 schließen. Fixiereinheit Zum Beseitigen von Papierstaus in der Papierstau. Fixiereinheit folgende Schritte ausführen. 1.Papier entfernen. 2.Duplexeinheit A1 öffnen, Papier entfern 3.Abdeckung der Fixiereinheit A2 öffnen, zu prüfen, ob sich Papier darin befind 4.Abdeckung schließen.
  • Seite 155 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Abdeckung der Fixiereinheit A2 öffnen. Vorsicht : Die Fixiereinheit dieses Geräts ist sehr heiß. Bei unsachgemäßem Vorgehen besteht Verbrennungsgefahr. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen.
  • Seite 156 Störungsbeseitigung Dokumentprozessor (optional) Zum Beseitigen von Papierstaus im Papierstau. Dokumentprozessor folgende Schritte befolgen. 1.Obere Abdeck. des Originaleinzuges öf 2.Wendeeinheit nach oben halten. 3.Linke Drehscheibe drehen. 4.Original entfernen. 5.Obere Abdeckung Originaleinzug schließ JAM 00 Alle Originale aus der Originalablage entfernen. Abdeckung des Dokumentprozessors öffnen. Das gestaute Papier entfernen.
  • Seite 157 Störungsbeseitigung Wendeeinheit anheben. Das gestaute Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Wendeeinheit wieder in ihre ursprüngliche Position bringen, und die Abdeckung des Dokumentprozessors schließen. Originale wieder auf die Originalablage legen. Dokument-Finisher (optional) Wenn ein Papierstau im optionalen Dokument-Finisher oder 3000-Blatt-Dokument-Finisher auftritt, Staus gemäß...
  • Seite 158 Störungsbeseitigung 6-32...

  • Seite 159: Anhang

    Anhang Dieses Kapitel enthält die technischen Daten dieses Geräts. • Hauptkomponente...Anhang-2 • Kopierleistung...Anhang-3 • Druckleistung...Anhang-4 • Scanleistung...Anhang-4 • Dokumentprozessor (optional)...Anhang-5 • Papierzufuhr (optional)...Anhang-5 • 3000-Blatt-Papierzufuhr (optional)...Anhang-5 • Dokument-Finisher (optional)...Anhang-6 • 3000-Blatt-Dokument-Finisher (optional)...Anhang-6 • Jobseperator (optional)...Anhang-7 • Umweltdaten...Anhang-7 Anhang-1...

  • Seite 160: Technische Daten

    Anhang Technische Daten HINWEIS: Änderungen an diesen technischen Daten sind jederzeit vorbehalten. Hauptkomponente Kopiersystem Trockenes statisches Übermittlungskopiersystem (Laser), Tandem-Trommelsystem. Unterstützte Einzelblätter, Bücher und dreidimensionale Objekte (maximales Originalformate Format: 11 x 17 Zoll/A3) Kopierformate Kassette 1, 2 11 × 17 Zoll, 8 ×...

  • Seite 161: Kopierleistung

    Anhang Kopierleistung Kopiergeschwindigkeit (Bei Einsatz der Kassette) Modell 25/25 S/Min. Schwarz/Weiß-Kopie Farbkopie 11 × 17 Zoll/A3: 13 Blatt/Min. 11 × 17 Zoll/A3: 13 Blatt/Min. × 14 Zoll/B4: 13 Blatt/Min. × 14 Zoll/B4: 13 Blatt/Min. 11 × 8 Zoll/A4: 25 Blatt/Min. 11 ×...

  • Seite 162: Druckleistung

    Anhang Druckleistung Druckgeschwindigkeit Wie Kopiergeschwindigkeit (Bei Einsatz der Kassette) Erstkopieausgabe Wie Erstkopieausgabe Auflösung 600 dpi (2/4 Bit) Unterstützte Windows 95 OSR2, Windows 98 Second Edition, Betriebssysteme Windows NT 4.0 Service Pack 5 oder höher, Windows 2000 Service Pack 2 oder höher, Windows Me, Windows XP, Windows Vista, Windows Server 2003, Apple Macintosh OS 9.x/OS X 10.x Schnittstelle...
  • Seite 163 Anhang Dokumentprozessor (optional) Zufuhrmethode von Automatisch Originalen Unterstützte Einzelblätter Originalformate Papierformat Maximal: 11 × 17 Zoll/A3 Minimal: 5 × 8 Zoll/A5R Papiergewicht Einseitiges Original: 45 bis 160 g/m Zweiseitiges Original: 50 bis 120 g/m Anzahl der Originalblätter 11 × 8 Zoll/A4 oder kleiner: 100 Blatt oder weniger 50 - 80 g/m ×...
  • Seite 164 Anhang Dokument-Finisher (optional) Anzahl der Fächer 1 Fach Papierformat 11 × 17 Zoll, 8 × 14 Zoll, A3, B4: 500 Blatt (Ohne Heftung) 11 × 8 Zoll, 8 × 11 Zoll, A4, A4R, B5, B5R, Folio: 1000 Blatt Unterstütztes Mit Heftung: 80 g/m oder weniger Papiergewicht Maximale Anzahl Blätter...
  • Seite 165 Anhang Jobseperator (optional) Anzahl der Fächer 1 Fach Maximale Anzahl Blätter 100 Blatt (80 g/m Papierformat 11 × 17 Zoll, 8 × 14 Zoll, 11 × 8 Zoll, 8 × 11 Zoll, 7 × 10 Zoll, × 8 Zoll, 8 ×...
  • Seite 166 Anhang Anhang-8...

  • Seite 167: Index

    Index Numerische Einträge Dokumentprozessor 4-4 Bezeichnung der Komponenten 2-19 3000-Blatt-Dokument-Finisher 4-5 Originale einlegen 2-20 Papierstaus 6-31 Papierstaus 6-30 Technische Daten Anhang-6 Reinigung 5-2 3000-Blatt-Papierzufuhr 4-4 Technische Daten Anhang-5 Papier einlegen 2-5 Vorsichtsmaßnahmen 2-19 Papierstaus 6-22 Druckauftrag löschen 3-19 Papiertyp angeben 2-9 Drucker Technische Daten Anhang-5 Fehlermeldung 6-9...
  • Seite 168 Index Hintergrundbelichtung ii Negatives Kopieren ii Netzanschluss xvi Netzwerkschnittstelle 1-2, 2-22 Netzwerkschnittstellenkarte 4-8 Im Lieferumfang enthaltene Dokumentation xxii Niedrig-Energiemodus 3-35 Jobreservierung 3-18 OHP-Zwischenblattmodus ii Jobseperator 4-5 Original Technische Daten Anhang-7 auf Glasplatte legen 2-17 Format xxiv Originale in Dokumentprozessor einlegen 2-19 Originale verschieben i Kabelanschluss Originalformat-Markierungen 1-2, 2-17...
  • Seite 169 Index Programmiertes Kopieren iii Schlafmodus 3-36 Programmiertes Scannen v Schlitzglas Programmspeicher iii Reinigung 5-3 Prüfen und Halten iv Schnellkopie iv Schnittstelle für Parallelport 1-2 Schnittstellenabdeckung 1-2, 2-22 Seitennummerierung i Rand i Seitentrennung i, 3-14 Rechtliche Informationen x Senden zu E-Mail 3-20 Rechtliche Informationen und Sicherheitsrichtlinien Seperator Automatische 2-seitige Kopierfunktion xii...
  • Seite 170 Index Verkleinern/Vergrößern Automatischer Zoom 3-7 Manueller Zoom 3-7, 3-8 Voreingestellter Zoom 3-7, 3-9 XY-Zoom 3-7, 3-10 Virtuelle Mailbox iv Vollfarben-Scan v Vorbereitung 2-1 Vordere Abdeckung 1-3, 5-3, 5-6 Vorlagenablage 4-8 Warnschilder im Gerät xiv Warnungen und Gefahrensymbole xiii Wartung 5-1 Zähler 4-6 Einsetzen 4-6 Zubehör...
  • Seite 171 Um optimale Ergebnisse und eine optimale Geräteleistung zu erzielen, empfiehlt es sich, nur Originalverbrauchsmaterial für das Produkt zu verwenden.
  • Seite 172 UTAX GmbH, Ohechaussee 235, 22848 Norderstedt, Germany...
