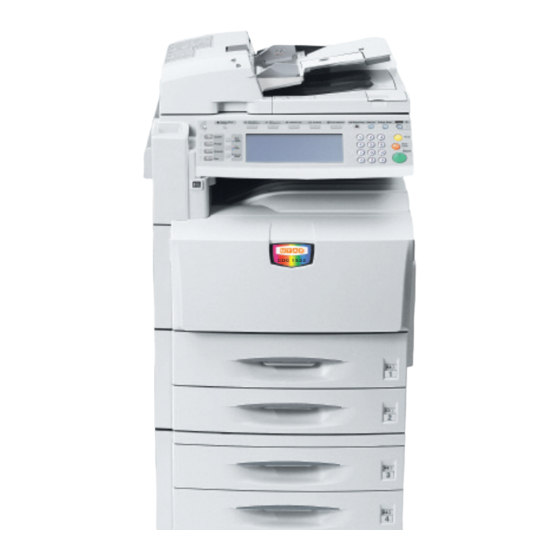

CDC 1520 | 1525 | 1532
BEDIENUNGSANLEITUNG
BASIS
DIGITALES MULTIFUNKTIONSSYSTEM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Utax CDC 1520

Inhaltszusammenfassung für Utax CDC 1520

  • Seite 1 CDC 1520 | 1525 | 1532 BEDIENUNGSANLEITUNG BASIS DIGITALES MULTIFUNKTIONSSYSTEM...
  • Seite 2 Diese Einführung betrifft die Modelle CDC 1520, 1525 und 1532. In diesem Handbuch beziehen sich CDC 1520 auf das Modell 25/20 S/Min. (Seiten pro Minute), CDC 1525 auf das Modell 32/25 S/Min. und CDC 1532 auf das Modell 32/32 S/Min.

  • Seite 3: Vorteile Der Weiterführenden Funktionen

    Vorteile der weiterführenden Funktionen Grundlegende Kopierfunktionen… Siehe Einführung Kapitel 3 Duplex-Modus Seitentrennung Automatisches Erstellen zweiseitiger Automatisches Kopieren zweiseitiger Kopien von beliebigen Originaltypen Originale auf separate Blätter Erweiterte Kopierfunktionen Gruppieren Menge Kopie Rand Praktische Option zum Stapeln Ausgabe von zwei oder vier Vorlagen Einrichten eines leeren Rands von Sätzen in wechselnden auf einer einzelnen Seite...

  • Seite 4: Hintergrundbelichtung

    Memomodus Batch-scannen Einstellung der Schärfe Hinzufügen eines Bereichs für Kopieren von vielen Originalen in Einstellen der Schärfe Notizen neben den kopierten Bildern einem einzelnen Kopierauftrag von Bildumrissen Hintergrundbelichtung Probekopie Mehrfachkopie Einstellen des Hintergrunds Kopieren eines Testblatts vor Erstellen mehrerer Kopien nach von Farbbildern einem großen Auftrag Bedarf, nachdem die ersten...
  • Seite 5 Farbton wählen Bildton Auswahl Farb/S&W Auswahl Anpassen der Farbe (des Farbtons) Anpassen der Bildqualität an Erstellen von Farb- und S&W-Kopien von Bildern das Bild in einem Vorgang Eine Farbkopie Programmiertes Kopieren Erstellen von Kopien in einer Speichern allgemein verwendeter anderen Farbe als Schwarz Einstellungen Auftrag erstellen Einstellen des Deckblatts...

  • Seite 6: Auftragsspeicher

    Synergy-Druckbox Ausgabemanagement Speichern allgemein verwendeter um sie später in Kombination mit Ändern und Verwalten der Dokumente… anderen Kopieraufträgen sofort Ausgabewarteschlange zur Verfügung zu stellen Druckfunktionalität Duplex Schnellkopie Prüfen und Halten † †† Automatischer Duplexdruck Erneutes Drucken von beliebig vielen Massendruck nach Testdruck Blättern über die Bedienungstafel Privater Druck Auftragsspeicher...

  • Seite 7: Auftragsabrechnung

    Scanfunktionalität Vollfarben-Scan Scan zu PC E-Mail senden Erstellen von Scans hoher Qualität Senden gescannter Bilder als Senden gescannter Bilder als E-Mail von gleichmäßigen Farbdokumenten PDF- oder JPEG-Dateien an einen Computer Scan zum FTP TWAIN Datenbank Verbindung Direktes Hochladen gescannter Importieren von Bildern mithilfe einer Senden gescannter Bilder an einen Bilder auf einen FTP-Server TWAIN-kompatiblen Anwendung...
  • Seite 8 Vollständige Liste des Zubehörs… Siehe Zubehör auf Seite 4-1 Dokumentprozessor Papierzufuhr 3000-Blatt-Papierzufuhr Dokument-Finisher 3000-Blatt-Dokument-Finisher (Wenn mit Mailbox und Falteinheit ausgestattet) Jobseperator Zähler Faxmodul Speicherkarte (CompactFlash) Festplatte Speichererweiterung Sicherheit-Bausatz Netzwerkschnittstellenkarte Serielle Schnittstelle PDF-Upgrade-Kit...

  • Seite 9: Inhaltsverzeichnis

    Inhalt Rechtliche Informationen und Sicherheitsrichtlinien ..................ix Über dieses Handbuch ..........................xxi Bezeichnung der Komponenten ..............1-1 Hauptkomponenten ......................... 1-2 Bedienungstafel ........................1-4 Touch-Panel ..........................1-5 Vorbereitung ....................2-1 Papier einlegen ........................2-2 Papiertyp und -format für Kassetten und Universalzufuhr einstellen ........2-8 Originale auflegen .........................
  • Seite 10 Störungsbeseitigung ..................6-1 Fehler beseitigen ........................6-2 Maßnahmen bei Fehlermeldungen ..................6-4 Papierstaus beseitigen ......................6-15 Anhang ......................Anhang-1 Technische Daten ......................Anhang-2 Index ........................Index-1 viii...

  • Seite 11: Rechtliche Informationen Und Sicherheitsrichtlinien

    Rechtliche Informationen und Sicherheitsrichtlinien Vor der Benutzung des Geräts müssen diese Informationen gelesen werden. In diesem Kapitel werden folgende Themen behandelt: • Rechtliche Informationen…x • Zu den Markennamen…xi • Energy Star (ENERGY STAR ® ) Program…xii • Warnungen und Gefahrensymbole in diesem Handbuch…xiii •...

  • Seite 12: Rechtliche Informationen

    Alle Rechte sind vorbehalten. Das vorliegende Handbuch sowie sämtliche urheberrechtsfähigen Materialien dürfen ohne vorherige schriftliche Genehmigung der UTAX GmbH weder ganz noch teilweise kopiert oder auf sonstige Art und Weise reproduziert werden. Jegliche Kopien dieses Handbuchs bzw. von Teilen daraus müssen den gleichen Hinweis auf das Urheberrecht enthalten wie das Original.

  • Seite 13: Zu Den Markennamen

    Zu den Markennamen • PRESCRIBE und ECOSYS sind Marken der Kyocera Corporation. • KPDL ist eine Marke der Kyocera Corporation. • Windows und Windows Server sind Marken der Microsoft Corporation. • Windows NT ist eine Marke der Microsoft Corporation. • PCL und PJL sind Marken der Hewlett-Packard Company.
  • Seite 14 Energy Star (E ) Program ® NERGY Das Gerät entspricht den Auflagen des International Energy Star Program. Informationen über das International Energy Star Program Ziel des International Energy Star Program ist die Förderung des Umweltschutzes durch die Produktion von Energie sparenden Geräten. "Energy Star"-zertifizierte Multifunktionsgeräte müssen zwei Energiesparstufen unterstützen: einen Niedrig-Energiemodus, in dem die Drucker- und Faxfunktionen grundsätzlich einsatzbereit sind, der Energieverbrauch jedoch gesenkt wird, wenn das Gerät für eine...

  • Seite 15: Warnungen Und Gefahrensymbole In Diesem Handbuch

    Warnungen und Gefahrensymbole in diesem Handbuch Vor Verwendung des Geräts das vorliegende Handbuch sorgfältig durchlesen. Das Handbuch beim Gerät aufbewahren, sodass es immer zur Hand ist. In diesem Handbuch sowie am Gerät befinden sich Warnungen und Symbole, die auf Gefahren hinweisen und zur Gewährleistung des sicheren Gerätebetriebs beachtet werden müssen.

  • Seite 16: Warnschilder Im Gerät

    Warnschilder im Gerät Das Gerät ist mit den unten beschriebenen Warnschildern versehen. Bei der Beseitigung von Papierstaus sowie beim Auswechseln des Tonerbehälters mit entsprechender Vorsicht vorgehen, um Brand- und Stromschlaggefahr auszuschließen. Warnschild 1, 2 Vorsicht heiß: Komponenten in diesem Bereich nicht anfassen – Verbrennungsgefahr.

  • Seite 17: Sicherheitsvorkehrungen Bei Der Installation

    Sicherheitsvorkehrungen bei der Installation Umgebung Vorsicht Das Gerät auf einer ebenen und stabilen Fläche aufstellen. Es könnte sonst um- bzw. herunterfallen. In diesem Fall besteht Verletzungsgefahr, und das Gerät könnte beschädigt werden. Der Aufstellungsort soll möglichst trocken und staubfrei sein. Setzt sich Staub oder Schmutz auf dem Netzstecker ab, den Stecker reinigen, ansonsten besteht Brand-/Stromschlaggefahr.

  • Seite 18: Betriebssicherheit

    Netzanschluss/Erdung Achtung Das Gerät nur an eine vorschriftsmäßige Steckdose anschließen. Keinesfalls über Mehrfachsteckdosen mehrere Geräte an denselben Stromkreis wie den Kopierer anschließen. Ist das Netzkabel beschädigt, kann ein Brand oder Stromschlag auftreten. Das Netzkabel fest in die Steckdose stecken. Ansonsten könnten die Pole mit einem metallischen Gegenstand in Berührung kommen.
  • Seite 19 Netzstecker/-kabel nicht mit nassen Händen anfassen: Stromschlaggefahr. Wartung oder Reparatur von Komponenten im Geräteinneren grundsätzlich von einem qualifizierten Kundendiensttechniker durchführen lassen. Vorsicht Beim Abziehen des Netzsteckers nicht am Kabel ziehen. Dadurch können die Drähte des Kabels beschädigt werden und es besteht Brand- bzw. Stromschlaggefahr. (Das Netzkabel beim Ziehen des Netzsteckers grundsätzlich am Stecker fassen.) Soll das Gerät umgestellt werden, immer den Netzstecker ziehen.

  • Seite 20: Vorsichtsmaßnahmen Beim Umgang Mit Verbrauchsmaterial

    Vorsichtsmaßnahmen beim Umgang mit Verbrauchsmaterial Vorsicht Der Tonerbehälter oder Resttonerbehälter ist entzündlich – nicht offenen Flammen aussetzen. Toner- und Resttonerbehälter außerhalb der Reichweite von Kindern aufbewahren. Tritt Toner aus dem Tonerbehälter oder Resttonerbehälter aus, Kontakt mit Haut und Augen vermeiden und Toner nicht verschlucken oder einatmen. •...

  • Seite 21: Lasersicherheit (Europa)

    Lasersicherheit (Europa) Laserstrahlung ist gefährlich. Der Laserstrahl des Geräts ist daher jederzeit hermetisch abgeriegelt. Beim normalen Betrieb kann keine Laserstrahlung aus dem Gerät austreten. Das Gerät ist ein Laserprodukt der Klasse 1 (IEC 60825). Vorsicht: Alle hier nicht beschriebenen Verfahren können dazu führen, dass gefährliche Laserstrahlung freigesetzt wird.

  • Seite 22: Sicherheitshinweise Zur Trennung Vom Stromnetz

    Sicherheitshinweise zur Trennung vom Stromnetz CAUTION: The power plug is the main isolation device! Other switches on the equipment are only functional switches and are not suitable for isolating the equipment from the power source. VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluss im Gerät zu unterbrechen.

  • Seite 23: Über Dieses Handbuch

    Über dieses Handbuch Das vorliegende Handbuch ist in folgende Kapitel unterteilt: 1 Bezeichnung der Komponenten Beschreibt die Geräteteile und die Tasten auf der Bedienungstafel. 2 Vorbereitung Beschreibt das Einlegen von Papier, Auflegen des Originals, Anschließen des Geräts sowie die erforderlichen Konfigurationseinstellungen vor der ersten Verwendung. 3 Grundlegende Bedienungsabläufe Beschreibt die Vorgehensweisen für das Kopieren, Drucken und Scannen.

  • Seite 24: Im Lieferumfang Enthaltene Dokumentation

    Im Lieferumfang enthaltene Dokumentation Für dieses Gerät steht die nachfolgend aufgeführte Dokumentation zur Verfügung. Entsprechendes Handbuch für Ihre Anforderungen verwenden. Einführung (vorliegendes Handbuch) Enthält Informationen zum Einlegen von Papier sowie zum Kopieren, Drucken, Scannen und zur Fehlerbeseitigung. Bedienungsanleitung Enthält detaillierte Informationen zu den Kopier-, Druck- und Scanfunktionen sowie zu den Standardeinstellungen.

  • Seite 25: Konventionen In Diesem Handbuch

    Konventionen in diesem Handbuch Folgende Konventionen werden abhängig von der Beschreibung verwendet. Konvention Beschreibung Beispiel Fett Hebt eine Meldung oder eine Taste bzw. Die Taste Start drücken. Schaltfläche auf der Bedienungstafel oder einem Computerbildschirm hervor. [Standard] Hebt Tasten auf der Bedienungstafel [Basis] drücken.

  • Seite 26: Original- Und Papierformate

    Original- und Papierformate Dieser Abschnitt beschreibt die in diesem Handbuch verwendeten Bezeichnungen für Original- oder Papierformate. Bei beispielsweise A4 und B5, die sowohl horizontal oder vertikal ausgerichtet sein können, wird die Ausrichtung des Originals/Papiers bei der horizontalen Ausrichtung durch ein zusätzliches „R“...

  • Seite 27: Bezeichnung Der Komponenten

    Bezeichnung der Komponenten Dieses Kapitel beschreibt die Komponenten des Geräts sowie die Tasten und Anzeigen auf der Bedienungstafel. • Hauptkomponenten…1-2 • Bedienungstafel…1-4 • Touch-Panel…1-5...

  • Seite 28: Hauptkomponenten

    Bezeichnung der Komponenten Hauptkomponenten 14 15 Originalglasplatte (optional) Glasplatte Originalformat-Markierungen Bedienungstafel Universalzufuhr Führung Universalzufuhr-Erweiterung Kassette 1 Kassette 2 10 Papierlängenführung 11 Papierbreitenführung 12 Breiteneinstellung 13 Schnittstellenabdeckung 14 Netzwerkschnittstellenanschluss (Drucker) 15 USB-Anschluss 16 Schnittstellenanschluss für Parallelport 17 Speicherkartensteckplatz (CompactFlash) 18 Netzwerkschnittstellenanschluss (Scanner) 19 Betriebsschalter 20 Betriebsschalterabdeckung...
  • Seite 29 Bezeichnung der Komponenten 21 Ausgabefach 22 Linke Abdeckung 1 23 Linke Abdeckung 2 24 Vordere Abdeckung 25 Tonerbehälter (Schwarz) 26 Tonerbehälter (Gelb) 27 Tonerbehälter (Cyan) 28 Tonerbehälter (Magenta) 29 Tonerbehälter-Freigabehebel 30 Resttonerbehälter 31 Tragegriffe...

  • Seite 30: Bedienungstafel

    Bezeichnung der Komponenten Bedienungstafel Papierform. Satz Kopierbereit. ( Mehrfarbig) 100% Menge Kopie Normal Rand/Bild verschieb. Auto % Keine Farbiges Trennlinie Automat. Heften Uni Zuf. Löschung 100% Belichtung Normal Normal Links oben Verklein./ Belicht. Normal Heften Vergröß. Modus Basis Benutzerwahl Funktion Farbe funk.

  • Seite 31: Touch-Panel

    Bezeichnung der Komponenten Touch-Panel Kopieranzeige Taste Kopierer drücken, um diese Anzeige aufzurufen. Anzeige ändert sich, wenn 1, 2, 3, 4 und 5 gedrückt werden. Anzeige [Basis] Papierform. Satz Kopierbereit. ( Mehrfarbig) 100% Menge Kopie Normal Rand/Bild verschieb. Auto % Keine Farbiges Trennlinie Automat.
  • Seite 32 Bezeichnung der Komponenten Anzeige [Programm] Papierform. Satz Kopierbereit. ( Mehrfarbig) 100% Menge Wideraufruf Reg/löschen Kopie list d Speichern Rand/Bild verschieb. list a Trennlinie Löschen Löschung list b file 1 Name list c file 2 ändern Basis Benutzerwahl Funktion Farbe funk. Programm Druckeranzeige Taste Drucker drücken, um...

  • Seite 33: Vorbereitung

    Vorbereitung Dieses Kapitel erläutert, welche Vorbereitungen vor dem Einsatz des Geräts zu treffen sind. • Papier einlegen…2-2 • Papiertyp und -format für Kassetten und Universalzufuhr einstellen…2-8 • Originale auflegen…2-17 • Sprache…2-21 • Kabel anschließen…2-22 • Drucker vorbereiten…2-23 • Vorbereiten des Scanners…2-32...

  • Seite 34: Papier Einlegen

    Vorbereitung Papier einlegen Papier in die zwei Kassetten, die Universalzufuhr und/oder in die optionale Papierzufuhr oder die 3000-Blatt-Papierzufuhr einlegen. Bevor das Papier eingelegt wird Wird ein neues Papierpaket geöffnet, das Papier vor dem Einlegen unbedingt auffächern (siehe nachfolgende Informationen). Papierstapel so biegen, dass die Mitte des Papiers nach oben gebogen wird.

  • Seite 35: Papier In Kassette 1 Oder 2 Einlegen

    Vorbereitung Papier in Kassette 1 oder 2 einlegen Die Kassetten 1 und 2 unterstützen Standard-, Recycling- und farbiges Papier. In Kassette 1 können 500 Blatt Standardpapier kleiner als 11 × 8 Zoll oder A4 (80 g/m ) oder 250 Blatt Standardpapier größer als 8 ×...
  • Seite 36 Vorbereitung Wenn kleineres Papier als 11 × 8 Zoll oder A4 in Kassette 1 eingelegt wird, Hebel wie in der Abbildung gezeigt anheben. Papier beim Einlegen mit der linken Seite der Kassette ausrichten. WICHTIG: Prüfen, dass das Papier fest an den vertikalen und horizontalen Formatführungen anliegt.

  • Seite 37: Papier In 3000-Blatt-Papierzufuhr Einlegen

    Vorbereitung Papier in 3000-Blatt-Papierzufuhr einlegen Die optionale 3000-Blatt-Papierzufuhr (Kassette 3) kann 3000 Blatt des Formats 11 × 8 Zoll oder A4 (80 g/m ) aufnehmen. WICHTIG: Beim Erstellen von Farbkopien spezielles farbiges Papier verwenden, um die bestmöglichen Ergebnisse zu erzielen. Papier für Tintenstrahldrucker oder Papier mit besonderen Oberflächenbeschichtungen darf nicht verwendet werden.

  • Seite 38: Papier In Die Universalzufuhr Einlegen

    Vorbereitung Papier in die Universalzufuhr einlegen Außer Standard- und Recyclingpapier kann auch Spezialpapier (60 – 220 g/m ) eingelegt werden. Es können 100 Blatt des Formats 11 × 8 Zoll oder A4 oder kleinere Papierformate (80 g/m ) oder 50 Blatt des Formats 8 ×...
  • Seite 39 Vorbereitung Papier entlang den Führungen bis zum Anschlag in das Fach einlegen. Die Führungen müssen am Papierrand anliegen. WICHTIG: Vor dem Einlegen von Postkarten und anderen dicken Papiertypen, die möglicherweise gewellt sind, Papier glätten. Das Papier wird abhängig von der Papierqualität möglicherweise nicht eingezogen.

  • Seite 40: Papiertyp Und -Format Für Kassetten Und Universalzufuhr Einstellen

    Vorbereitung Papiertyp und -format für Kassetten und Universalzufuhr einstellen Beim Einlegen von Papier in Kassette 1 und 2 und in die optionalen Papierzufuhr (Kassette 3 und 4) Papierformat und -typ einstellen. Siehe hierzu Papierformat angeben und Papiertyp angeben auf Seite 2-9. Beim Einlegen von Papier in die optionale 3000-Blatt-Papierzufuhr (Kassette 3) Papiertyp einstellen.

  • Seite 41: Beschreibung

    Vorbereitung [ ] oder [ ] drücken, Kassette für das System Menü / Zähler Einstellen des Papierformats aus Papierformat (1.Kassette) – Standard f. Maschine Papierformat (4.Kassette) wählen und Standardmenü Einstellungs- Modus [#ändern] drücken. Autom.Kassettenumschalt. An / Alle Papiertypen Papierformat (1.Kassette) Automatisch/Zentimeter Papierformat (2.Kassette) Automatisch/Zentimeter...
  • Seite 42 Vorbereitung [Standard f.Maschine] drücken. System Menü / Zähler System Menü Standard Auftragsab Sprache f.Kopierer rechnung Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker einstellen Managment Standard Dokumenten Orig.Form. Bericht f.Maschine verwaltung regist. drucken Den vierstelligen Managementcode über die numerischen Tasten eingeben. Die Standardeinstellung lautet 2500 für das Modell 25/20 S/Min.

  • Seite 43: Papierformat Für Universalzufuhr Angeben

    Vorbereitung Papierformat für Universalzufuhr angeben Wenn die Universalzufuhr verwendet wird, Papierformat angeben. Folgende Papierformate stehen zur Verfügung: Einstellungsmethode Maßeinheit Papierformat Automatische Zoll 11 × 17 Zoll, 8 × 14 Zoll, 11 × 8 Zoll, 8 × 11 Zoll, Erkennung × 8 Zoll Zentimeter A3, B4, A4, A4R, B5, B5R, A5R, B6R, A6R...
  • Seite 44 Vorbereitung [Automat. Erkennung] drücken. System Menü / Zähler Zurück Uni Zuf. einstel Papierformat Einheit Papiertyp Automat. Normal- Zentimeter Erkennung Form.einge Inch Andere standard [Zentimeter] oder [Inch] wählen. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Andere Standardformate Spezielle Standardformate angeben. Die Taste System Menü/Zähler drücken.

  • Seite 45: Format Eingeben

    Vorbereitung [Schließen] drücken. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Format eingeben Gewünschtes Papierformat angeben. Die Taste System Menü/Zähler drücken. [Uni Zuf. einstellen] drücken. System Menü / Zähler System Menü Standard Auftragsab Sprache f.Kopierer rechnung Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker...

  • Seite 46: Zuweisungsmethode

    Vorbereitung Regis.Benut. Häufig verwendete Papierformate können als eigene Formate gespeichert werden. Außerdem kann der Papiertyp für jedes eigene Format eingestellt werden. Zuweisungsmethode Die Taste System Menü/Zähler drücken. [Standard f.Maschine] drücken. System Menü / Zähler System Menü Standard Auftragsab Sprache f.Kopierer rechnung Standard Standard...
  • Seite 47 Vorbereitung [An] und [+] oder [–] drücken, um Y Zurück Papierformat(Anwender 1) (Länge) und X (Breite) einzustellen. Papierformat für Universalzufuhr speichern. Farb/S&W Auswahl (98~297 ) (148~432) Papiertyp Bei metrischen Modellen kann das Format direkt über die numerischen Normal- Tasten eingegeben werden. Dazu Papier [#-Taste] drücken.

  • Seite 48: Papiertyp Für Universalzufuhr Angeben

    Vorbereitung [Schließen] drücken. [Schließen] drücken. Die Anzeige [Basis] wird wieder aufgerufen. Papiertyp für Universalzufuhr angeben Wenn die Universalzufuhr verwendet wird, Papiertyp angeben. Die nachfolgenden Papiertypen stehen zur Auswahl: Normal-Papier, Folien, Grobes Papier, Pergament Papier, Etikett., Recycling Papier, Vordrucke, Feinpapier, Karteikarte, Farbiges Papier, Gelochtes Pap., Brief-Papier, Dickes Papier, Briefumschlag, Beschichtet, Hohe Qualität, Eigenes 1 –...

  • Seite 49: Originale Auflegen

    Vorbereitung Originale auflegen Dieser Abschnitt beschreibt das Auflegen eines Originals, das kopiert oder gescannt werden soll. Originale auf Glasplatte legen Originalglasplatte öffnen und Original auf Glasplatte auflegen. Es können auch Originale wie Bücher oder Zeitschriften aufgelegt werden. Originalglasplatte öffnen. HINWEIS: Wenn der optionale Dokumentprozessor installiert wurde, Dokumentprozessor öffnen.
  • Seite 50 Vorbereitung (Metrische Modelle) Originalglasplatte schließen. WICHTIG: Originalglasplatte oder Dokumentprozessor beim Schließen nicht mit Gewalt drücken. Durch exzessiven Druck kann die Glasplatte splittern. Beim Kopieren von Büchern o. ä. können um die Ränder und in der Mitte der geöffneten Originale Schatten auftreten. Vorsicht : Den Dokumentprozessor nicht geöffnet lassen –...

  • Seite 51: Originale In Dokumentprozessor (Optional) Einlegen

    Vorbereitung Originale in Dokumentprozessor (optional) einlegen Optionalen Dokumentprozessor verwenden, um jeweils eine Seite von mehrseitigen Originalen automatisch zu lesen. Außerdem werden die Seiten automatisch gewendet und beide Seiten von zweiseitigen Originalen gelesen. Der Dokumentprozessor unterstützt folgende Originaltypen. Eigenschaft Technische Daten Gewicht Einseitiges Original: 45 g/m²...

  • Seite 52: So Werden Originale Eingelegt

    Vorbereitung So werden Originale eingelegt Folgende Schritte ausführen, um Originale in den Dokumentprozessor einzulegen. WICHTIG: Vor dem Einlegen der Originale vergewissern, dass keine Originale in der Auswurfablage für Originale liegen. Originale, die nicht aus der Auswurfablage entfernt werden, können einen Stau bei den neuen Originalen verursachen.

  • Seite 53: Sprache

    Vorbereitung Sprache Sprache für das Touch-Panel auswählen. Folgende Sprachen stehen zur Verfügung: Modelltyp Sprache Zoll-Modelle Englisch, Französisch (Français), Spanisch (Español), Japanisch ( Portugiesisch (Português) Metrische Modelle Englisch, Deutsch (Deutsch), Französisch (Français), Spanisch (Español) und Italienisch (Italiano) Die Taste System Menü/Zähler drücken. [Sprache] drücken.

  • Seite 54: Kabel Anschließen

    Vorbereitung Kabel anschließen Computer anschließen, um Drucker- und Scannerfunktionen zu verwenden. Dieses Gerät enthält folgende Schnittstellen zum Anschließen eines Computers. Entsprechendes Kabel für die verwendete Schnittstelle verwenden. Funktion Schnittstelle Erforderliches Kabel Druckfunktionalität Parallelportschnittstelle Parallelportkabel (IEEE1284, 1,5 m oder weniger) USB-Schnittstelle USB 2.0-kompatibles Kabel (Hi-Speed-USB, 5,0 m oder weniger), abgeschirmt Netzwerkschnittstelle...

  • Seite 55: Drucker Vorbereiten

    Vorbereitung Drucker vorbereiten Netzwerkeinstellungen (TCP/IP) Um dieses Gerät als Netzwerkdrucker zu verwenden, zuerst die IP-Adresse des Geräts einstellen. HINWEIS: IP-Adresse entsprechend der Betriebsumgebung einstellen. Diese Adresse kann vom Netzwerkadministrator bezogen werden. Für Umgebungen, die DHCP oder BOOTP verwenden, um die IP-Adresse automatisch zuzuweisen, ist diese Einstellung nicht erforderlich, weil die DHCP- oder BOOTP-Einstellung standardmäßig aktiviert ist.
  • Seite 56 Vorbereitung [ ] oder [ ] drücken, um TCP/IP Schnittstelle auszuwählen. Dann [#ändern] drücken. Itemwählen Wert NetWare TCP/IP Ethertalk Netzwerk Status Seite #ändern Parallel Network Druckermenü Unter TCP/IP [An] drücken. Zurück TCP/IP Ändern TCP/IP Itemwählen Wert DHCP BOOTP IP Adresse 0.

  • Seite 57: Im Lieferumfang Enthaltene Druckerdienstprogramme

    Vorbereitung [ ] oder [ ] drücken, um IP Adresse Zurück Schließen auszuwählen. Dann [#ändern] drücken. Itemwählen Wert DHCP BOOTP IP Adresse 0. 0. 0. 0 Subnet Maske 0. 0. 0. 0 #ändern Gateway 0. 0. 0. 0 Schnittstelle - Netzwerk Die IP-Adresse über die numerischen Zurück IP Adresse...

  • Seite 58: Druckertreiber Installieren

    Vorbereitung Druckertreiber installieren Druckertreiber installieren, um dieses Gerät mit einem Computer zu verbinden. Software Library CD-ROM für die Installation verwenden, um eine Verbindung über die Parallelportschnittstelle, die Netzwerkschnittstelle oder die USB-Schnittstelle herzustellen. Die folgenden Schritte basieren auf einer Windows XP-Installation. Diese Schritte gelten jedoch auch für die Installation unter anderen Windows-Betriebssystemen.
  • Seite 59 Vorbereitung Auf die Schaltfläche Next (Weiter) klicken. HINWEIS: Wenn ein älterer Treiber bereits installiert ist, wird dieser automatisch vom Installationsassistenten erkannt. Die Anzeige für die Aktualisierung des vorhandenen Treibers wird angezeigt. Auf die Schaltfläche Next (Weiter) klicken und den Bildschirmanweisungen folgen, um den Treiber zu aktualisieren.
  • Seite 60 Vorbereitung Der Vorgang kann sicher fortgesetzt werden, wenn die Anzeige Hardware Installation (Hardware installation) angezeigt wird. Auf Schaltfläche Continue Anyway (Trotzdem fortfahren) klicken. Wenn die Anzeige Network Printer Port Monitor (Netzwerkdrucker-Anschlussmonitor) angezeigt wird, Yes (Ja) wählen und auf Next (Weiter) klicken. Die Anzeige Select the Printer Port (Druckerport wählen) wird angezeigt.
  • Seite 61 Vorbereitung Line Printer Remote (Drucken mit LPR) wählen und auf Next (Weiter) klicken. Die folgenden Schritte können sich leicht ändern, wenn „KPrint“ bereits installiert wurde. IP-Adresse oder Hostnamen für dieses Gerät unter IP address or Host name (IP-Adresse oder Hoste-Name) eingeben und mit Schritt 14 fortfahren. Wenn die IP-Adresse oder der Hostname für dieses Gerät nicht bekannt ist, auf Search (Suchen) klicken und mit dem nächsten Schritt fortfahren.
  • Seite 62 Vorbereitung Die Einstellungen bestätigen und auf Finish (Ende) klicken. Mit Schritt 19 fortfahren. Auf Create a new port (Einen neuen Anschluss erstellen) klicken. Typ auf USB Port (USB-Port) einstellen und auf Next (Weiter) klicken. Port name (Portname) bestätigen. Die Serial number (Seriennummer) kann bestätigt werden, nachdem auf Advanced (Erweitert) geklickt wurde.
  • Seite 63 Vorbereitung Gewünschte Komponenten gemäß der Bildschirmanzeige auswählen und auf Next (Weiter) klicken. Die Auswahl bestätigen und auf Install (Installieren) klicken. Die Druckerkomponenten werden installiert. Um die Installation zu beenden, No (Nein) wählen und auf Finish (Ende) klicken. Um einen anderen Druckertreiber zu installieren, Yes (Ja) wählen und auf Next (Weiter) klicken.

  • Seite 64: Vorbereiten Des Scanners

    Vorbereitung Vorbereiten des Scanners Dieser Abschnitt beschreibt die erforderlichen Schritte zur Vorbereitung der Scannerfunktion. Anschluss an einen Computer Anschlussbeispiel Scanner und Computer mit einem Netzwerkkabel (10Base-T oder 100Base-TX) verbinden. Siehe Kabel anschließen auf Seite 2-22. SMTP- Web-Browser Server Address Editor E-Mail senden DB Assistant Adminis-...

  • Seite 65: Grundeinstellungen Für Den Scanner

    Vorbereitung Grundeinstellungen für den Scanner Die Netzwerkeinstellungen für dieses Gerät müssen konfiguriert werden, bevor die Scannerfunktion verwendet werden kann. Folgende Einstellungen müssen konfiguriert werden: Zu konfigurierende Option Beschreibung Hostname Hostnamen für Scanner mit maximal 32 Zeichen eingeben. IP Adresse IP-Adresse der Scanner-Schnittstelle im Abschnitt „XXX.XXX.XXX.XXX“...
  • Seite 66 Vorbereitung Die Taste System Menü/Zähler drücken. [Standard f.Scanner] drücken. System Menü / Zähler System Menü Standard Auftragsab Sprache f.Kopierer rechnung Standard Standard Uni Zuf. Festplatte f.Scanner f.Drucker einstellen Managment Standard Dokumenten Orig.Form. Bericht f.Maschine verwaltung regist. drucken Den vierstelligen Managementcode über die numerischen Tasten eingeben. Die Standardeinstellung lautet 2500 für das Modell 25/20 S/Min.
  • Seite 67 Vorbereitung Benutzerinformationen registrieren Bitte einen Benutzer registrieren. Folgende Einstellungen können konfiguriert werden: Zu konfigurierende Beschreibung Option E-Mail Adresse Für „E-Mail senden“ wird eine Mail an diese Adresse gesendet, wenn die Empfänger auf die erhaltene E-Mail antworten. Es werden auch Benachrichtigungen zu Übertragungsfehlern an diese Adresse gesendet. IP Adresse od.
  • Seite 68 Vorbereitung Allgemeines Adressbuch ändern Ein Ziel im allgemeinen Adressbuch registrieren. Allgemeines E-Mail-Adressbuch … Adressbuch, das zum Senden von E-Mail-Anhängen verwendet wird Allgemeines PC-Adressbuch … Adressbuch, das zum direkten Senden an den Empfängercomputer verwendet wird Allgemeines FTP-Adressbuch … Adressbuch, das zum Senden von Daten an den FTP-Server verwendet wird HINWEIS: Es können auch neue Adressen registriert werden.
  • Seite 69 Vorbereitung Die Taste Scanner drücken. [Adre.Buch Bearbeiten] drücken. erfunktion wählen. 08/08/’05 14:00 Programm aufrufen Adre.Buch Bearbeiten Benutz.inf Scan zu PC TWAIN ändern Scan zum Report gesen.Dat. Benutzernummer des Absenders Stopp eingeben und [Eingeben] drücken. Benutzernum. (Eing mit #) Löschen Eingeben HINWEIS: Benutzernummer, die während der Benutzerregistrierung registriert wurde, eingeben.
  • Seite 70 Vorbereitung Um ein Ziel hinzuzufügen, Ende [Neuer Empf. registri.] drücken und mit Schritt 6 fortfahren. Empfänger Empfänger Info korr. User B Löschen Um eine Gruppe hinzuzufügen, UserGroup [Neue Grup. registri.] drücken Neuer Empf registri. und mit Schritt 7 fortfahren. Neue Grup. Unten registr.

  • Seite 71: Datum/Uhrzeit Und Zeitdifferenz Konfigurieren

    Vorbereitung Datum/Uhrzeit und Zeitdifferenz konfigurieren Erforderliche regionale Informationen für die E-Mail-Sendefunktion konfigurieren. Die Uhrzeit, zu der die E-Mail vom Scanner abgeschickt wurde, wird als Übertragungszeit im E-Mail-Header aufgezeichnet. Folgende Schritte ausführen, um das Datum, die aktuelle Uhrzeit und die Zeitdifferenz zur GMT (Greenwich Mean Time) einzustellen. Die Taste System Menü/Zähler drücken.

  • Seite 72: Scanner-Dienstprogramme Installieren

    Vorbereitung [Schließen] drücken. Die Einstellungen werden gespeichert. Mit [ ] oder [ ] die Option System Menü / Zähler Datum/Uhrzeit auswählen und [#ändern] drücken. Standard f. Maschine Standardmenü Einstellungs- Modus Signal (wenn bereit) Signal (bei Fehler) Geräuschreduzieren Datum/Uhrzeit 20/07/‘05 14:00 #ändern Zeitdifferenz GMT+01:00...

  • Seite 73: Scanner File Utility Installieren

    Vorbereitung Auf Scanner Utilities klicken. Auf den Namen des Dienstprogramms klicken, das installiert werden soll. Die Installationsanzeige für das Dienstprogramm wird angezeigt. Den Bildschirmanweisungen folgen, um die Installation auszuführen. Scanner File Utility verwenden Dieser Abschnitt beschreibt die erforderlichen Schritte für die Installation und Konfiguration der Software, um Scanner File Utility für den Einsatz der Scan zu PC-Funktionalität zu verwenden.
  • Seite 74 Vorbereitung Installationsverzeichnis bestätigen und auf Weiter klicken. Desktop modus installieren wählen und auf Weiter klicken. Zu installierende Komponenten wählen und auf Weiter klicken. Auf die Schaltfläche Weiter klicken. Auf die Schaltfläche Fertigstellen klicken. 2-42...

  • Seite 75: Ordner Zum Speichern Von Dateien Registrieren

    Vorbereitung Ordner zum Speichern von Dateien registrieren In Scanner File Utility die Ordner angeben, in denen gescannte Dokumente gespeichert werden sollen. HINWEIS: Die folgende Beschreibung basiert auf einer Installation der Scanner File Utility im Desktop-Modus. Scanner File Utility durch Klicken auf das Menü Start und auf Programme Scanner User Software Scanner File Utility starten.
  • Seite 76 Vorbereitung Nummer des Ordners, in dem Dateien gespeichert werden sollen, in die Spalte Nr. eingeben und auf die Schaltfläche… klicken. HINWEIS: In der Spalte Nr. eine Zahl (von 1-100) für den Ordner eingeben, in dem die Dateien gespeichert werden sollen. Nummer dieses Ordners aus der Spalte Nr.

  • Seite 77: Einstellung Mithilfe Eines Web-Browsers

    Vorbereitung Der Speicherordner ist registriert. Auf die Schaltfläche OK klicken. Auf die Schaltfläche OK klicken. Einstellung mithilfe eines Web-Browsers Benutzer können für dieses Gerät mithilfe eines Web-Browsers registriert werden. HINWEIS: Die Netzwerkkonfiguration für dieses Gerät muss bereits erfolgt sein, bevor diese Einstellung ausgeführt wird.
  • Seite 78 Vorbereitung Auf Senderliste klicken. Auf die Nummer der Sender (Benutzer)liste klicken, um die Registrierung auszuführen. Registrierter Name, Adresse des PC mit installiertem Adressbuch und Nummer sichern eingeben. HINWEIS: Für Adresse des PC mit installiertem Adressbuch die Adresse des Computers eingeben, auf dem die Scanner File Utility installiert ist. Für Nummer sichern die Nummer des Speicherordners eingeben, die in der Spalte Nr.

  • Seite 79: Grundlegende Bedienungsabläufe

    Grundlegende Bedienungsabläufe In diesem Kapitel werden folgende Themen behandelt: • Grundlegende Kopiervorgänge…3-2 • Bildqualität auswählen…3-5 • Belichtung einstellen…3-6 • Verkleinern/Vergrößern…3-7 • Duplex-Modus…3-11 • Seitentrennung…3-14 • Sortiermodus…3-16 • Kopierauftrag unterbrechen…3-17 • Jobreservierung…3-18 • Druckauftrag löschen…3-19 • Scannerbetrieb…3-20 • Niedrig-Energiemodus…3-35 • Schlafmodus…3-36...

  • Seite 80: Grundlegende Kopiervorgänge

    Grundlegende Bedienungsabläufe Grundlegende Kopiervorgänge Zum Kopieren folgende Schritte ausführen. Abdeckung des Betriebsschalters öffnen und Betriebsschalter einschalten (Position |). Nach der Aufwärmphase leuchtet die Start-Anzeige der Starttaste grün. Die Taste Kopierer drücken. Original einlegen. HINWEIS: Originale auflegen auf Seite 2-17 enthält weitere Informationen zum Einlegen von Originalen.
  • Seite 81 Grundlegende Bedienungsabläufe Sicherstellen, dass [APS] ausgewählt Papierform. Kopierbereit. ( Mehrfarbig) ist. In diesem Modus wird das 100% Papierformat, das dem Original entspricht, automatisch ausgewählt. Normal Zum Ändern des Papierformats Auto % Keine Farbiges gewünschtes Papierformat drücken, Automat. Heften Uni Zuf. 100% Belichtung um die Papierquelle auszuwählen.

  • Seite 82: Betriebsschalter Ausschalten

    Grundlegende Bedienungsabläufe Betriebsschalter ausschalten Taste Standby auf der Bedienungstafel drücken. Nachdem die Standby-Anzeige nicht mehr leuchtet, Betriebsschalter ausschalten. Wenn der Betriebsschalter ausgeschaltet wird, bevor die Taste Standby gedrückt wird, können Schäden an der internen Festplatte entstehen. Wenn das optionale Faxmodul bei ausgeschaltetem Gerät (Position ) installiert wird, ist das Senden/Empfangen von Faxen deaktiviert.

  • Seite 83: Bildqualität Auswählen

    Grundlegende Bedienungsabläufe Bildqualität auswählen Bildqualität wählen, die dem Typ des Originals entspricht. Bildqualität Beschreibung Text+Foto Eignet sich für Originale, die Text und Foto enthalten. Foto Eignet sich Originalfotos, die mit einer Kamera aufgenommen wurden. Druck Eignet sich für Fotos aus Zeitschriften oder von gedruckten Medien. Text Eignet sich für Dokumente mit viel Text.

  • Seite 84: Belichtung Einstellen

    Grundlegende Bedienungsabläufe Belichtung einstellen Die Belichtung kann automatisch oder manuell eingestellt werden. Die Standardeinstellung ist [Manuell]. Folgende Schritte zum Aktivieren des Modus „Manuell“ ausführen: Original einlegen. Belichtungstaste ( ) drücken, um Papierform. Kopierbereit. ( Mehrfarbig) die Belichtung einzustellen. 100% [Automat. Belichtung] drücken, um Normal den Modus „Automat.

  • Seite 85: Verkleinern/Vergrößern

    Grundlegende Bedienungsabläufe Verkleinern/Vergrößern Größe anpassen, um das Originalbild zu verkleinern oder zu vergrößern. Folgende Zoom-Modi stehen zur Auswahl. • Auto-Zoom – Das Originalbild wird automatisch verkleinert/vergrößert, damit es auf das gewählte Papierformat passt. • Manueller Zoom – Verkleinert oder vergrößert das Originalbild in 1-%-Schritten von 25 –...

  • Seite 86: Manueller Zoom

    Grundlegende Bedienungsabläufe Manueller Zoom Verkleinert oder vergrößert das Originalbild in 25 % 1-%-Schritten von 25 – 400 %. Folgende Schritte ausführen, um den manuellen Zoom zu verwenden. 400 % Original einlegen und Papierform. Kopierbereit. ( Mehrfarbig) [Verklein./Vergröß.] drücken. 100% Normal Auto % Keine Farbiges...

  • Seite 87: Voreingestellter Zoom

    Grundlegende Bedienungsabläufe Voreingestellter Zoom Verkleinert oder vergrößert das Bild um die voreingestellten Größenänderungsfaktoren. Modelltyp Zoom-Stufe Zoll-Modelle 200 % (5 × 8 Zoll 11 × 17 Zoll), 154 % (5 × 8 Zoll 8 × 14 Zoll), 129 % (8 × 11 Zoll 11 × 17 Zoll), 121 % (8 ×...
  • Seite 88 Grundlegende Bedienungsabläufe XY-Zoom Vertikale und horizontale Größe individuell auswählen. Zoom-Größe in 1-%-Schritten von 25 – 400 % einstellen. Folgende Schritte ausführen, um den XY-Zoom zu verwenden. Original einlegen und Papierform. Kopierbereit. ( Mehrfarbig) [Verklein./Vergröß.] drücken. 100% Normal Auto % Keine Farbiges Automat.

  • Seite 89: Duplex-Modus

    Grundlegende Bedienungsabläufe Duplex-Modus Im Duplex-Modus können von verschiedenen Originalen, einschließlich gegenüberliegende Seiten von gebundenen Dokumenten oder Zeitschriften und zweiseitige Originale, zweiseitige Kopien erstellt werden. Original Kopie Eine Seite auf zwei Seiten Erstellt zweiseitige Kopien aus einseitigen Originalen. Die Rückseite der zuletzt kopierten Seite bleibt leer, wenn das Original eine ungerade Zahl an Seiten aufweist.
  • Seite 90 Grundlegende Bedienungsabläufe Buch auf zwei Seiten Erstellt zweiseitige Kopien aus Originalen wie Bücher und Zeitschriften mit gegenüberliegenden Seiten. Original Kopie HINWEIS: Folgende Papierformate werden für das Kopieren von einem Buch auf zwei Seiten unterstützt: 11 × 17 Zoll, 8 × 11 Zoll, A3, B4, A4R, B5R, A5R und 8K. Folgende Schritte ausführen, um Duplex-Kopien zu erstellen.
  • Seite 91 Grundlegende Bedienungsabläufe Für [2-seitig 2-seitig] oder Papierform. Duplexmodus. ( Mehrfarbig) [Buch 2-seitig] Binderichtung 100% für das Original wählen. 2-seitig/trennen Regis. Zurück Original Finishen Wählen sie die R des Originals 1-seitig 1-seitig Links/ Links/ 1-seitig 2-seitig Rechts Rechts Oben Oben 2-seitig 2-seitig binden binden...

  • Seite 92: Seitentrennung

    Grundlegende Bedienungsabläufe Seitentrennung Mit der Seitentrennung können einseitige Kopien aus zweiseitigen Originalen oder aus Originalen mit gegenüberliegenden Seiten (z. B. Bücher oder Zeitschriften) wie folgt erstellt werden. Zwei Seiten auf eine Seite Kopiert jede Seite eines zweiseitigen Originals auf zwei einzelne Blätter. Original Kopie HINWEIS: Für diesen Vorgang ist der optionale Dokumentprozessor erforderlich.
  • Seite 93 Grundlegende Bedienungsabläufe [2-seitig/trennen] drücken. Papierform. Kopierbereit. ( Mehrfarbig) 100% Auswahl 2-seitig/ Orig.Form. Menge Papier trennen wählen Kopie Batch- Belicht. Verklein./ Automat. Modus Vergröß. wählen scannen Original- Rand/Bild Seiten Poster Unten Qualität verschieb. Nummerier. Sortieren/ Lösch Deckblatt Broschüre Gruppieren modus Modus Basis Benutzerwahl Funktion...

  • Seite 94: Sortiermodus

    Grundlegende Bedienungsabläufe Sortiermodus Scannt mehrere Originale und erstellt vollständige Kopiensätze entsprechend der Seitenanzahl. Folgende Schritte ausführen, um den Sortiermodus zu verwenden. Original Kopie [Funktion] drücken. Papierform. Kopierbereit. ( Mehrfarbig) 100% Normal Auto % Keine Farbiges Automat. Heften Uni Zuf. 100% Belichtung Normal Normal...

  • Seite 95: Kopierauftrag Unterbrechen

    Grundlegende Bedienungsabläufe Kopierauftrag unterbrechen Das Kopieren zu unterbrechen ist sinnvoll, um einen Kopierauftrag anzuhalten und andere Originale mit anderen Kopiereinstellungen zu kopieren. Nachdem ein dringender Auftrag ausgeführt wurde, können unterbrochene Aufträge mit ihren Originaleinstellungen fortgesetzt werden. Kopier- oder Druckaufträge können auch angehalten werden, um dringende Kopien zu erstellen.

  • Seite 96: Jobreservierung

    Grundlegende Bedienungsabläufe Jobreservierung Original scannen und den nächsten Auftrag reservieren, selbst wenn ein Kopier- oder Druckauftrag ausgegeben wird. Der reservierte Auftrag wird nach Fertigstellung des aktuellen Auftrags gestartet. Falls das optionale Fax installiert ist, Aufträge reservieren, selbst wenn eingegangene Faxdaten gerade gedruckt werden.

  • Seite 97: Druckauftrag Löschen

    Grundlegende Bedienungsabläufe Druckauftrag löschen Folgende Schritte ausführen, um das Drucken abzubrechen und die Daten zu löschen. Aktuellen Druckauftrag löschen Druckauftrag, der gerade gespult wird, mithilfe der Druckeranzeige löschen. Die Taste Drucker drücken. [Löschen] drücken. Daten werden verarbeitet. Original Netzwerk I/F Löschen Benut.name NO USER NAME Zu löschende Schnittstelle wählen.

  • Seite 98: Scannerbetrieb

    Grundlegende Bedienungsabläufe Scannerbetrieb Dieser Abschnitt beschreibt den grundlegenden Scannerbetrieb. Es gibt fünf Möglichkeiten, Originale zu scannen. • Bild scannen und in E-Mail senden…3-20 • Bild für PC scannen…3-23 • Bild mithilfe von TWAIN scannen…3-27 • Datenbankverbindung einrichten…3-28 • Bild für FTP scannen…3-32 Bild scannen und in E-Mail senden Mithilfe von „Senden zu E-Mail“...
  • Seite 99 Grundlegende Bedienungsabläufe HINWEIS: Wenn die Scanner-Standardeinstellung für Wahl d. Sender. (Benutzer) auf [An] eingestellt ist, wird die Benutzernummer 001 automatisch ausgewählt. Wenn bei der Registrierung des Benutzers ein Passwort eingerichtet wurde, wird die Anzeige zur Eingabe des Passworts aufgerufen. Passwort eingeben und [Eingeben] drücken. Wenn das Passwort korrekt eingegeben wurde, wird die Anzeige mit den Scannereinstellungen aufgerufen.

  • Seite 100: Scanner Einrichten

    Grundlegende Bedienungsabläufe HINWEIS: Das private Adressbuch wird nicht angezeigt, wenn Address Book for Scanner nicht auf dem Computer des Senders (Benutzers) ausgeführt wird. Ziel(e) bestätigen und [Schließen] drücken. Zu Schritt 4 zurückkehren und weitere Empfänger hinzufügen. Ziel(e) bestätigen. [ ] oder [ ] drücken, Vorlage Bereit zum Scannen Mehrfarbig...
  • Seite 101 Grundlegende Bedienungsabläufe Einstellungen bestätigen, Original Originale werden gescannt einlegen und Start drücken. 08/08 Das Original wird gescannt. Original Übertrag. E-Mail senden Wenn Dauer-Scan aktiviert ist, mit Schritt 15 fortfahren. Wenn 1-seitig SCAN0006_nnn.jpg Dauersenden aktiviert ist, mit Vorne/Hinten Schritt 16 fortfahren. UserA Benut.name Wenn in der Anzeige zum Einrichten...
  • Seite 102 Grundlegende Bedienungsabläufe Bild für PC scannen Die Taste Scanner drücken. [Scan zu PC] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. wählen. Stopp Entweder die Nummerntaste drücken Benutzernum. oder mithilfe der numerischen Tasten (Eing mit #) die Benutzernummer eingeben und...
  • Seite 103 Grundlegende Bedienungsabläufe [Allgem. Buch] oder [Privat. Buch] Schließen drücken, um die Ziele im ausgewählten Adresse Auswahl: Info über Adressbuch anzuzeigen. In diesem Empfänger Group A Beispiel wird das Ziel aus dem Group B allgemeinen Adressbuch ausgewählt. User A Mit [ ] oder [ ] das hinzuzufügende User B Empfänger Unten...
  • Seite 104 Grundlegende Bedienungsabläufe Nachdem das Original mit der hinteren Vorlage Übertrag. zum Scannen Mehrfarbig Kante nach hinten eingelegt wurde, egen und Empfänger wählen 08/08/’05 14:00 [Hintere Kante] wählen. Wenn das Zurück Schließen Original links eingelegt wurde, [Oben Wählen sie die Richtung links Ecke] drücken.

  • Seite 105: Verbindung Vom Gerät Starten

    Grundlegende Bedienungsabläufe Bild mithilfe von TWAIN scannen TWAIN ermöglicht die Verbindung zum Scanner innerhalb von TWAIN-kompatiblen Anwendungen. TWAIN-Treiber zusammen mit der gewünschten Anwendung installieren. Dieser Abschnitt beschreibt nur die Einstellungen, die für das Aktivieren von TWAIN auf dem Gerät vorgenommen werden müssen.

  • Seite 106: Verbindung Vom Computer Starten

    Grundlegende Bedienungsabläufe Verbindung vom Computer starten TWAIN Source von der Anwendung starten. Das Hauptdialogfeld von TWAIN Source wird angezeigt. Auf Scan. Setup klicken, um die Auswahl dieses Geräts zu bestätigen. Wenn dieses Gerät nicht ausgewählt ist, auf Edit klicken und die IP-Adresse oder den Hostnamen für den verwendeten Scanner unter Scanner Addresse eingeben.
  • Seite 107 Grundlegende Bedienungsabläufe Datenbankverbindung einrichten Die Taste Scanner drücken. [Datenbank Verbindung] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. bindung Stopp Entweder die Nummerntaste drücken Benutzernum. oder mithilfe der numerischen Tasten (Eing mit #) die Benutzernummer eingeben und [Eingeben] drücken.
  • Seite 108 Grundlegende Bedienungsabläufe Den Ordner zum Speichern des Zurück Job lösch. gewünschten Bilds auswählen. In der \100. Inp.Ordner Ordnerauswahlanzeige [Eingeben] prüfen [100] drücken, um das Bild im aktuell ausgewählten Ordner zu speichern. Die Textdatenanzeige wird angezeigt (weiter mit Schritt 7). Zum Speichern Unten eines Unterordners im ausgewählten Eingeben...
  • Seite 109 Grundlegende Bedienungsabläufe Das hinzuzufügende Suchwort wählen Job lösch. und [Eingeben] drücken. Suchwort 06 Auswahl: (Andere) Löschen Eingeben wählen. Zum Eingeben eines neuen Suchworts, Neues Suchwort das nicht in DB Assistant enthalten ist, (Andere) nach dem Item auswählen und [Eingeben] drücken. Neue Suchwörter können eingegeben werden.
  • Seite 110 Grundlegende Bedienungsabläufe Die folgende Anzeige wird nach dem "Dateneingabe komplett" drücken. Scanvorgang aufgerufen. Um das Modus für weiter wählen 08/08 Scannen von Originalen zu beenden [Dat.Einga. komplett] drücken. Empfänger für eing. Daten: Weiter Die DB Assist-Funktion fügt die File A Gl.
  • Seite 111 Grundlegende Bedienungsabläufe Bild für FTP scannen Die Taste Scanner drücken. [Scan zum FTP] drücken. Scannerfunktion wählen. 08/08/’05 Programm aufrufen Senden zu Scan zu PC TWAIN E-Mail Datenbank Scan zum Verbindung Ziel (Benutzername) auswählen. wählen. Stopp Entweder die Nummerntaste drücken Benutzernum. oder mithilfe der numerischen Tasten (Eing mit #) die Benutzernummer eingeben und...
  • Seite 112 Grundlegende Bedienungsabläufe Wenn ein Ziel-FTP-Server ausgewählt Zurück Benutzername & Passwort wurde, während Sprung Authentifiz. Info (Allgemeines Adressbuch ändern auf Seite 2-36) auf [Aus] eingestellt ist, Benutzername muss im folgenden Schritt der #ändern Benutzername und das Passwort eingegeben werden. Anschließend Passwort #ändern [Schließen] drücken.

  • Seite 113: Niedrig-Energiemodus

    Grundlegende Bedienungsabläufe Niedrig-Energiemodus Um den Niedrig-Energiemodus zu aktivieren, Energiespar drücken. Auf der Bedienungstafel leuchten nur die Energiespar-, Standby- und Betriebsschalteranzeigen. Das Gerät wird automatisch aktiviert und startet den Druckvorgang, wenn Druckdaten im Niedrig-Energiemodus empfangen werden. Wenn das optionale Fax installiert ist, wird das Gerät auch aktiviert, wenn ein Fax empfangen wird, um dieses zu drucken.

  • Seite 114: Automatischer Schlafmodus

    Grundlegende Bedienungsabläufe Schlafmodus Um den Schlafmodus zu aktivieren, Standby drücken. Auf der Bedienungstafel leucht nur die Betriebsschalteranzeige. Das Gerät verbraucht viel weniger Strom als im Niedrig-Energiemodus. Ohne dass die Bedienungstafel leuchtet wird der Druckvorgang automatisch gestartet, sobald Druckdaten im Schlafmodus empfangen werden. Wenn das optionale Fax installiert ist, wird das Gerät auch aktiviert, wenn ein Fax empfangen wird, um dieses zu drucken.

  • Seite 115: Zubehör

    Zubehör Dieses Kapitel beschreibt das Zubehör, das für dieses Gerät optional erhältlich ist. • Zubehör – Übersicht…4-2 • Dokumentprozessor…4-4 • Papierzufuhr…4-4 • 3000-Blatt-Papierzufuhr…4-4 • Dokument-Finisher…4-5 • 3000-Blatt-Dokument-Finisher…4-5 • Jobseperator…4-5 • Zähler…4-6 • Faxmodul…4-6 • Speicherkarte (CompactFlash)…4-6 • Festplatte…4-7 • Speichererweiterung…4-7 •...

  • Seite 116: Zubehör - Übersicht

    Zubehör Zubehör – Übersicht Folgende Zubehörelemente sind für das Gerät erhältlich: Dokumentprozessor Zähler Mailbox Dokument-Finisher Jobseperator 3000-Blatt- Dokument-Finisher 3000-Blatt- Papierzufuhr Papierzufuhr Falteinheit...
  • Seite 117 Zubehör Speicherer- weiterung Netzwerk- schnittstellenkarte Faxmodul Speicherkarte (CompactFlash) Festplatte Sicherheit-Bausatz DF-Upgrade-Kit...

  • Seite 118: Dokumentprozessor

    Zubehör Dokumentprozessor Scannt automatisch jede Seite von einseitigen Originalen. Zweiseitige Originale werden automatisch gewendet, damit Duplex-Kopien erstellt oder die Seitentrennung verwendet werden kann. Originale in Dokumentprozessor (optional) einlegen auf Seite 2-19 enthält weitere Informationen zur Verwendung des Dokumentprozessors. Papierzufuhr Zusätzlich zwei Papierkassetten wie Kassette 2 der Haupteinheit hinzufügen.

  • Seite 119: Dokument-Finisher

    Zubehör Dokument-Finisher Der Dokument-Finisher fasst eine große Anzahl an fertiggestellten Kopien. Der Finisher enthält eine praktische Möglichkeit zum Sortieren. Sortierte Kopien können auch geheftet werden. Weiteres hierzu siehe Einführung des Dokument-Finisher. 3000-Blatt-Dokument-Finisher Der Dokument-Finisher fasst eine große Anzahl an fertiggestellten Kopien. Der Finisher enthält eine praktische Möglichkeit zum Sortieren.

  • Seite 120: Zähler

    Zubehör Zähler Mit dem Zähler kann die Geräteauslastung überwacht werden. Der Zähler bietet eine praktische Lösung für zentralisiertes Management des Kopiervolumens für verschiedene Abteilungen eines großen Unternehmens. Zähler einsetzen Zähler fest in den Zählersteckplatz einsetzen. HINWEIS: Wenn die Zählerfunktion aktiviert ist, können Kopien nur erstellt werden, wenn ein Zähler im Gerät eingesetzt ist.

  • Seite 121: Festplatte

    Zubehör Festplatte Auf der Festplatte werden Warteschlangendaten für das Drucken gespeichert. Die Festplatte ist für die Verwendung aller e-MPS-Funktionalitäten erforderlich. Speichererweiterung Erhöht den im Drucker verfügbaren Speicher. Die Speichererweiterung ermöglicht das Drucken komplexerer Daten. Es können zusätzlich 128 MB, 256 MB oder 512 MB hinzugefügt werden. Sicherheit-Bausatz Mit diesem Gerät werden gescannte Daten vorübergehend auf der internen Festplatte gespeichert.

  • Seite 122: Netzwerkschnittstellenkarte

    Zubehör Netzwerkschnittstellenkarte Wie die Standardnetzwerkschnittstelle des Geräts unterstützt die Netzwerkschnittstellenkarte die Protokolle TCP/IP, IPX/SPX, NetBEUI und EtherTalk, um den Netzwerkdruck für Windows, Macintosh, UNIX, Netware und andere Umgebungen zu aktivieren. Serielle Schnittstelle Installieren, um Drucker mit seriellen Portschnittstellen anzuschließen. Unterstützt die serielle RS-232C-Schnittstelle.

  • Seite 123: Wartung

    Wartung Dieses Kapitel beschreibt die Reinigung des Geräts sowie den Austausch des Tonerbehälters. • Reinigung…5-2 • Tonerbehälter und Resttonerbehälter austauschen…5-5...

  • Seite 124: Reinigung

    Wartung Reinigung Eine regelmäßige Reinigung des Geräts gewährleistet eine optimale Kopienqualität. Vorsicht : Aus Sicherheitsgründen das Gerät vor der Durchführung von Reinigungsmaßnahmen stets vom Netz trennen. Originalglasplatte und Glasplatte Den Dokumentprozessor öffnen. Glasplatte und die Rückseite des Dokumentprozessors mit einem weichen, mit Alkohol oder einem milden Reinigungsmittel befeuchteten Tuch abwischen.
  • Seite 125 Wartung Schlitzglas Wenn die Kopien bei der Verwendung Säubern Sie bitte das Schlitzglas. des optionalen Dokumentprozessors schwarze Streifen oder Schmutz 1.Dokumentprozessor öffnen. aufweisen, Schlitzglas mit dem im 2.Oberfläche des schmaleren Glases gelegen am links mit einem trocken. Tuch Säubern. Lieferumfang enthaltenen 3.Schließen Sie bitte den Dokumentproz.
  • Seite 126 Wartung Die linke Abdeckung 1 öffnen. Duplexeinheit A1 öffnen. Wie in der Abbildung gezeigt den Schmutz vom Seperator reinigen, indem die Bürste entlang des Seperators von einer Seite zur anderen bewegt wird. Duplexeinheit A1 und linke Abdeckung 1 schließen. Reinigungsbürste verstauen, und die vordere Abdeckung schließen.

  • Seite 127: Tonerbehälter Und Resttonerbehälter Austauschen

    Wartung Tonerbehälter und Resttonerbehälter austauschen Dieses Gerät verwendet 4 Tonertypen: Toner nachfüllen. [C][M] Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Wenn auf dem Vordere Klappe vom Maschine öffnen und Tonerbehälter wechseln Touch-Panel die Meldung Toner nachfüllen: [C] [M] [Y] [K] angezeigt wird, Sieh Tonerbehälte oder das Operations- handbuch für ersetzsverfahren Tonerbehälter für die angezeigten...
  • Seite 128 Wartung Freigabehebel des Tonerbehälters in die vertikale Position drehen. Obere Klammer A des Tonerbehälters nach oben drücken und Tonerbehälter nach unten in Ihre Richtung ziehen. Tonerbehälter anheben und herausheben. Einfüllöffnung auf dem alten Tonerbehälter mit der auf der Rückseite befestigten Verschlusskappe schließen. Vorsicht : Der Tonerbehälter oder Resttonerbehälter ist entzündlich –...
  • Seite 129 Wartung Den alten Tonerbehälter in den mitgelieferten Plastikbeutel legen. Den neuen Tonerbehälter auspacken. Tonerbehälter so halten, dass der Freigabehebel oben ist, und mindestens zehn Mal auf die Oberseite klopfen, während der Behälter horizontal gehalten wird. Tonerbehälter in beiden Händen vertikal halten und mindestens zehn Mal nach oben und unten schütteln, um den Toner gleichmäßig zu verteilen.
  • Seite 130 Wartung Freigabehebel des Tonerbehälters in die ursprüngliche Position drehen. Die anderen Tonerfarben auf die gleiche Weise austauschen. Freigabehebel B des Resttonerbehälters nach unten gedrückt halten und Resttonerbehälter langsam herausziehen. HINWEIS: Der herausgenommene alte Resttonerbehälter darf nicht umgedreht werden. Wie in der Abbildung gezeigt den alten Resttonerbehälter mit einer Verschlusskappe verschließen.
  • Seite 131 Wartung Neuen Resttonerbehälter einsetzen. Die vordere Abdeckung schließen. HINWEIS: Tonerbehälter und Resttonerbehälter den örtlichen Bestimmungen gemäß entsorgen.
  • Seite 132 Wartung 5-10...

  • Seite 133: Störungsbeseitigung

    Störungsbeseitigung Dieses Kapitel erläutert die Lösung von Problemen, die beim Einsatz des Geräts möglicherweise auftreten können. • Fehler beseitigen…6-2 • Maßnahmen bei Fehlermeldungen…6-4 • Papierstaus beseitigen…6-15...

  • Seite 134: Fehler Beseitigen

    Störungsbeseitigung Fehler beseitigen Die nachfolgende Tabelle enthält Richtlinien zur Störungsbeseitigung. Die in diesem Kapitel beschriebenen Verfahren sind bei Auftreten einer Störung am Gerät auszuführen. Wenn die Störung weiterhin besteht, Kundendienst verständigen. Symptom Analysen Korrekturmaßnahmen Siehe Seite Die Bedienungstafel Ist das Gerät an eine Netzsteckdose Netzstecker in Steckdose einstecken.
  • Seite 135 Störungsbeseitigung Symptom Analysen Korrekturmaßnahmen Siehe Seite Druckerausgabe ist Ist das Kopierpapier feucht? Das Kopierpapier durch frisches Papier Seite 2-2 verschwommen. ersetzen. Wird spezielles farbiges Kopierpapier Spezielles farbiges Kopierpapier — verwendet? verwenden. Das Druckbild verläuft Wurden die Originale richtig Glasplatte: Originale mit dem Schriftbild Seite 2-17 schräg.

  • Seite 136: Maßnahmen Bei Fehlermeldungen

    Störungsbeseitigung Maßnahmen bei Fehlermeldungen Wenn auf dem Touch-Panel eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen beim Kopieren Wenn auf dem Touch-Panel des Kopiermodus eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Abdeckung xy Ist die angegebene Abdeckung Alle Abdeckungen vollständig schließen.
  • Seite 137 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Original neu anlegen Unterscheidet sich die Ausrichtung Ausrichtung des Originals drehen. — oder anderes Magazin des angegebenen Papiers von der anwählen. Ausrichtung des Originals? Wurde der Kopierer unter Dieses Gerät darf nicht unter — Leuchtstofflampen aufgestellt? Leuchtstofflampen aufgestellt werden.
  • Seite 138 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Papierkapazität im Wurde während des Druckens die Einige Seiten aus dem optionalen — Finisher erreicht. maximale Kapazität im Ausgabefach Dokument-Finisher oder dem (Ablage Nr.) des optionalen Dokument-Finisher 3000-Blatt-Dokument-Finisher nehmen Papier entfernen und oder des 3000-Blatt-Dokument- und [Weiter] drücken.
  • Seite 139 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Keine Heftklammern. Sind die Heftklammern im optionalen Die Einführung des optionalen — Heftklammern Dokument-Finisher oder 3000-Blatt- Dokument-Finisher oder 3000-Blatt- nachfüllen. Dokument-Finisher leer? Dokument-Finisher enthält weitere Informationen zum Nachfüllen der Heftklammern. Wartung erforderlich. — Das Gerät muss von Zeit zu Zeit —...
  • Seite 140 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Bitte warten. Wird die Bearbeitung der Kopieren ist nicht möglich, solange die — Remotebearbeiten. Auftragsabrechnung von einem über Bearbeitung ausgeführt wird. das Netzwerk angeschlossenen Computer ausgeführt? Sicherheitsschlüssel Wird diese Meldung erneut nach dem Kundendienst oder zuständige —...
  • Seite 141 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Daten nicht gefunden GO — Ein Dateifehler ist aufgetreten. [GO] — drücken. drücken. Achtung Bildanpass. — Das Drucken ist mit der aktuell — eingestellten Auflösung aufgrund unzureichenden Speichers nicht möglich. Dem Drucker mehr Speicher hinzufügen oder die Druckauflösung ändern.
  • Seite 142 Störungsbeseitigung Fehlermeldungen beim Scanner Wenn auf dem Touch-Panel des Scannermodus nach dem Drücken der Taste Scanner eine der folgenden Meldungen angezeigt wird, entsprechende Schritte ausführen. Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Scanner kann nicht Ist das Netzwerkkabel richtig Sicherstellen, dass das Netzwerkkabel —...
  • Seite 143 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite Empfänger PC Status des PC-Computers wird Übertragung erneut versuchen. — Systemfehler. gesendet. Festplatte am Empfänger Wurde die in der Scanner File Verfügbare Kapazität erhöhen und — PC ist voll. Utility eingestellte maximale erneut versuchen. Ziel-PC überprüfen.
  • Seite 144 Störungsbeseitigung Fehlermeldungen Analysen Korrekturmaßnahmen Siehe Seite DB Assistant Server ist — DB Assistant ist zurzeit mit einem anderen — aktiv. Scanner verbunden. Herstellen der Versuchen Sie es später Verbindung später erneut versuchen. noch einmal. Kann FTP Server Ist das Netzwerkkabel richtig Sicherstellen, dass das Netzwerkkabel Seite 2-22 nicht finden...
  • Seite 145 Störungsbeseitigung Fehlercodes beim Scanner Die folgende Liste enthält die Fehlercodes des Scanner-Sendeprotokolls sowie die entsprechenden Korrekturmaßnahmen. Fehlercode Beschreibung Korrekturmaßnahmen Siehe Seite E001 Benutzer brach Sendevorgang ab. — E010 Verbindung zu Ziel-PC ging während • Bestätigen, dass keine fehlerhafte Seite 2-22 der Datenübertragung verloren (ein Verbindung vorliegt.
  • Seite 146 Störungsbeseitigung Fehlercode Beschreibung Korrekturmaßnahmen Siehe Seite E036 Während der Komprimierung des Datengröße wie folgt verringern und erneut — gescannten Bilds lösten die komprimierten versuchen. Daten einen Speicherüberlauf aus. • Auflösung verringern. • Bildqualität auf OCR einstellen. • Anzahl der gescannten Seiten pro Vorgang verringern.

  • Seite 147: Papierstaus Beseitigen

    Störungsbeseitigung Papierstaus beseitigen Bei einem Papierstau wird Papierstau Papierstau. auf dem Touch-Panel angezeigt und der Kopiervorgang wird angehalten. 1.Papier entfernen. Folgende Anweisungen befolgen, 2.Duplexeinheit A1 öffnen und Papier darin entfernen. um den Papierstau zu beseitigen. 3.Kassette 1 öffnen. 4.Papier entfernen. 5.Kassette einsetzen, Abdeckung schließen.

  • Seite 148: Papierstau - Vorsichtsmaßnahmen

    Störungsbeseitigung Papierstau – Vorsichtsmaßnahmen • Aus einem Stau beseitigtes Papier darf nicht erneut verwendet werden. • Wenn das Papier während der Beseitigung gerissen ist, sicherstellen, dass alle losen Papierteile aus dem Geräteinneren entfernt werden. Im Gerät gebliebene Papierteile können weitere Staus verursachen. •...
  • Seite 149 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 1 herausziehen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 1 wieder zurückschieben. Duplexeinheit A1 und linke Abdeckung 1 schließen. Kassette 2 Folgende Schritte zum Beseitigen von Papierstau.
  • Seite 150 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 2 herausziehen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Kassette 2 wieder zurückschieben. Die linke Abdeckung 2 schließen. Kassette 3, 4 (optional) Folgende Schritte ausführen, um Papierstau.
  • Seite 151 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Verwendete Kassette herausziehen. Gestautes Papier entfernen. Die Kassette wieder vollständig einschieben. Die linke Abdeckung 3 schließen. Universalzufuhr Zum Beseitigen von Papierstaus in Papierstau. der Universalzufuhr folgende Schritte ausführen.
  • Seite 152 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Duplexeinheit A1 öffnen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Zufuhrführung B1 öffnen. Vorsicht : Die Fixiereinheit dieses Geräts ist sehr heiß. Bei unsachgemäßem Vorgehen besteht Verbrennungsgefahr.
  • Seite 153 Störungsbeseitigung Sämtliches Papier aus der Universalzufuhr nehmen. Kassette 1 herausziehen. Griff B2 mindestens 10 Mal nach links drehen. Gestautes Papier wird in die linke Abdeckung geführt. Gestautes Papier entfernen. Wenn das gestaute Papier nicht entfernt werden kann, folgende Schritte ausführen. Papierzufuhreinheit B3 herausziehen.
  • Seite 154 Störungsbeseitigung Abdeckung B4 öffnen und gestautes Papier entfernen. Wenn das Papier reißt, Papierzufuhreinheit B3 vollständig herausziehen, nach oben heben und entfernen. Kassette 1 vollständig herausziehen, nach oben heben und entfernen. Gestautes Papier entfernen. Kassette 1 und Papierzufuhreinheit B3 wieder in ihre ursprünglichen Positionen bringen. Zufuhrführung B1, Duplexeinheit A1 und linke Abdeckung 1 schließen.

  • Seite 155: Innerhalb Der Linken Abdeckung

    Störungsbeseitigung Innerhalb der linken Abdeckung 1 Zum Beseitigen von Papierstaus Papierstau. innerhalb der linken Abdeckung folgende Schritte ausführen. 1.Linke Abdeckung 1 öffnen. 2.Papier entfernen. 3.Duplexeinheit A1 öffnen und Papier darin entfernen. 4.Abdeckung schließen. JAM 00 Die linke Abdeckung 1 öffnen. Gestautes Papier entfernen.

  • Seite 156: Fixiereinheit

    Störungsbeseitigung Innerhalb der linken Abdeckung 2 Zum Beseitigen von Papierstaus Papierstau. innerhalb der linken Abdeckung 2 folgende Schritte ausführen. 1.Linke 2. Klappe der Maschine öffnen. 2.Papier entfernen. Folgende Schritte für die linke 3.Abdeckung schließen. Abdeckung 3 ausführen, um bei der Verwendung der optionalen JAM 00 Papierzufuhr oder 3000-Blatt-Papierzufuhr Papierstaus...
  • Seite 157 Störungsbeseitigung Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Duplexeinheit A1 öffnen. Gestautes Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Abdeckung der Fixiereinheit A2 öffnen. Vorsicht : Die Fixiereinheit dieses Geräts ist sehr heiß. Bei unsachgemäßem Vorgehen besteht Verbrennungsgefahr.
  • Seite 158 Störungsbeseitigung Wenn sich gestautes Papier in der Nähe des Ausgabebereichs befindet, Papier in Ihre Richtung ziehen, um es zu entfernen. Fixiereinheit A2, Duplexeinheit A1 und linke Abdeckung 1 schließen. Dokumentprozessor (optional) Zum Beseitigen von Papierstaus im Papierstau. Dokumentprozessor folgende Schritte ausführen. 1.Obere Abdeck.
  • Seite 159 Störungsbeseitigung Wenn sich das Original nicht leicht beseitigen lässt, Transportknopf drehen. Das Original wird an eine leichter zugängige Position transportiert. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen. Wendeeinheit anheben. Das gestaute Papier entfernen. Wenn das Papier reißt, sämtliche losen Papierteile aus dem Gerät entfernen.
  • Seite 160 Störungsbeseitigung 6-28...

  • Seite 161: Anhang

    Anhang Dieses Kapitel enthält die technischen Daten dieses Geräts. • Hauptkomponente…Anhang-2 • Kopierleistung…Anhang-3 • Druckleistung…Anhang-3 • Scanleistung…Anhang-4 • Dokumentprozessor (optional)…Anhang-4 • Papierzufuhr (optional)…Anhang-5 • 3000-Blatt-Papierzufuhr (optional)…Anhang-5 • Dokument-Finisher (optional)…Anhang-5 • 3000-Blatt-Dokument-Finisher (optional)…Anhang-6 • Jobseperator (optional)…Anhang-6 • Umweltdaten…Anhang-7 Anhang-1...

  • Seite 162: Technische Daten

    Anhang Technische Daten HINWEIS: Änderungen an diesen technischen Daten sind jederzeit vorbehalten. Hauptkomponente Kopiersystem Trockenes statisches Übermittlungskopiersystem (Laser), Tandem-Trommelsystem. Unterstützte Einzelblätter, Bücher, dreidimensionale Objekte Originalformate (maximales Format: 11 x 17 Zoll/A3) Kopierformate Kassette 1, 2 11 × 17 Zoll, 8 ×...

  • Seite 163: Kopierleistung

    Anhang Kopierleistung Kopiergeschwindigkeit Modell 25/20 S/Min. Farbkopie Schwarz/Weiß-Kopie 11 × 17 Zoll/A3: 10 Blatt/Min. 11 × 17 Zoll/A3: 13 Blatt/Min. × 14 Zoll/B4: 10 Blatt/Min. × 14 Zoll/B4: 13 Blatt/Min. 11 × 8 Zoll/A4: 20 Blatt/Min. 11 × 8 Zoll/A4: 25 Blatt/Min. ×...

  • Seite 164: Scanleistung

    Anhang Scanleistung Hardware IBM PC/AT-kompatibles System Unterstützte Windows 95 OSR2, Windows 98 Second Edition, Betriebssysteme Windows NT 4.0 Service Pack 5 oder höher, Windows 2000 Service Pack 2 oder höher, Windows Me, Windows XP, Windows Server 2003, Mac OS 9.1-9.2.2, Mac OS 10.1.5-10.4 (TWAIN: Mac OS 10.2-10.4) Betriebsumgebung Prozessor...
  • Seite 165 Anhang Papierzufuhr (optional) Papierzufuhr Friktionszufuhr (Anzahl der Blätter: 500, 80 g/m², 2 Kassetten) Papierformat 11 × 17 Zoll, 8 × 14 Zoll, 11 × 8 Zoll, 8 × 11 Zoll, × 7 Zoll, 7 × 10 Zoll, 5 × 8 Zoll, 8 ×...
  • Seite 166 Anhang 3000-Blatt-Dokument-Finisher (optional) Anzahl der Fächer 3 Fächer Papierformat Fach A 11 × 17 Zoll, 8 × 14 Zoll A3, B4, 8K: 1500 Blatt (ohne Heftung) 11 × 8 Zoll, 8 × 11 Zoll, A4, A4R, B5, Folio, 16K: 3000 Blatt Fach B 11 ×...
  • Seite 167 Anhang Umweltdaten Wiederaufnahme aus Niedrig-Energiemodus Max. 10 Sekunden Wechsel in Niedrig-Energiemodus 15 Minuten (werkseitige Standardeinstellung) Wechsel in Schlafmodus (werkseitige Standardeinstellung) 45 Minuten Duplex-Druck Standard Papiervorrat 100-%-Recyclingpapier kann verwendet werden. HINWEIS: Informationen zu den empfohlenen Papiertypen sind von Ihrem Händler oder Kundendienst erhältlich.
  • Seite 168 Anhang Anhang-8...

  • Seite 169: Index

    Index Ziffern Dokumentprozessor 4-4 Bezeichnung der Komponenten 2-19 3000-Blatt-Dokument-Finisher 4-5 Originale einlegen 2-20 Papierstaus 6-27 Papierstaus 6-26 Technische Daten Anhang-6 Reinigung 5-2 3000-Blatt-Papierzufuhr 4-4 Technische Daten Anhang-4 Papier einlegen 2-5 Vorsichtsmaßnahmen 2-19 Papierstaus 6-18 Druckauftrag löschen 3-19 Papiertyp angeben 2-9 Drucker Technische Daten Anhang-5 Fehlermeldung 6-8...
  • Seite 170 Index Hintergrundbelichtung ii Negatives Kopieren ii Netzanschluss xvi Netzwerkschnittstelle 1-2, 2-22 Netzwerkschnittstellenkarte 4-8 Im Lieferumfang enthaltene Dokumentation xxii Niedrig-Energiemodus 3-35 Jobreservierung 3-18 OHP-Zwischenblattmodus ii Jobseperator 4-5 Original Technische Daten Anhang-6 auf Glasplatte legen 2-17 Format xxiv Originale in Dokumentprozessor einlegen 2-19 Originale verschieben i Kabelanschluss Originalformat-Markierungen 1-2, 2-17...
  • Seite 171 Index Programmiertes Scannen v Reinigung 5-3 Programmspeicher iii Schnellkopie iv Prüfen und Halten iv Schnittstelle für Parallelport 1-2 Schnittstellenabdeckung 1-2, 2-22 Seitennummerierung i Seitentrennung i, 3-14 Rand i Senden zu E-Mail 3-20 Rechtliche Informationen x Seperator Rechtliche Informationen und Sicherheitsrichtlinien Reinigung 5-3 Betriebssicherheit xvi Serielle Schnittstelle 4-8...
  • Seite 172 Index Verkleinern/Vergrößern Automatischer Zoom 3-7 Manueller Zoom 3-7, 3-8 Voreingestellter Zoom 3-7, 3-9 XY-Zoom 3-7, 3-10 Virtuelle Mailbox iv Vollfarben-Scan v Vorbereitung 2-1 Vordere Abdeckung 1-3, 5-3, 5-5 Warnschilder im Gerät xiv Warnungen und Gefahrensymbole xiii Wartung 5-1 Zähler 4-6 Einsetzen 4-6 Zubehör 3000-Blatt-Dokument-Finisher 4-5...
  • Seite 173 Um optimale Ergebnisse und eine optimale Geräteleistung zu erzielen, empfiehlt es sich, nur Originalverbrauchsmaterial für das Produkt zu verwenden.
  • Seite 174 画質調整クイックガイド Quick Guide to Adjusting Image Quality Manuel d’utilisation rapide pour le rélage de la qualité de l’image Guía rápida para ajustar la calidad de la imagen Kurzanleitung zur Einstellung der Bildqualität Guida rapida alla regolazione della qualità dell’immagine...

  • Seite 175: Einführung

    はじめに カラー画像の出力が満足できない状態の場合、本書を参考に調整をしてください。コピー画像はコピー編を、 プリント出力画像はプリンタドライバ編を参照してください。 カラーで印刷するときは、カラーコピー専用紙を使用してください。使用しない場合は、濃度、色合いなどの 印刷品質に影響が出るおそれがあります。 出力枚数が非常に多い、または少ない状態や、一枚あたりの印刷率が非常に高い、または低い状態で出力を続 けると、印刷品質に影響が出るおそれがあります。 Introduction If you are not satisfied with the output quality of color images, refer to this manual and make adjustments accordingly. For copy images, refer to the chapter on copies. For printer output images, refer to the chapter on printer drivers.

  • Seite 176: Auswählen Der Bildqualität

    Kurzanleitung zur Einstellung der Bildqualität (Kopieren) Kopieren Auswählen der Bildqualität Wählen Sie den optimalen Bildqualitätsmodus für den Vorlagentyp, den Sie kopieren möchten. Text + Foto Wählen Sie diese Einstellung, wenn eine Vorlage kopiert werden soll, die eine Kombination aus Text, Abbildungen und Fotos enthält. Jeder einzelne Bereich wird optimal verarbeitet.
  • Seite 177 Kurzanleitung zur Einstellung der Bildqualität (Kopieren) Einstellen der Farbabstimmung (Farb-Balance) Mit Hilfe dieser Einstellung können Sie alle Farben gleichzeitig verändern, wenn z. B. die ganze Kopie zu rot oder zu gelb aussieht. Sie können die Anteile von Gelb, Magenta, Cyan und Schwarz erhöhen oder verringern. Beispiel: In folgender Situation…...

  • Seite 178: Sonstige Funktionen

    Kurzanleitung zur Einstellung der Bildqualität (Kopieren) Sonstige Funktionen Einstellen der Schärfe Stellt die Stärke der Bildkonturen ein. Mit Hilfe dieser Funktion können Sie durch Einstellen der Schärfe auf [Schärfe erhöhen] die Textbereiche und Linien klar wiedergeben, wenn es sich bei Ihrer zu kopierenden Vorlage um ein mit Bleistift beschriebenes Dokument handelt, oder wenn Text bzw.
  • Seite 179 Kurzanleitung zur Einstellung der Bildqualität (Druckertreiber) Auf die Registerkarte Bildbearbeitung klicken. Farbmodus Sie können zwischen Farb- und Monochromdruck umschalten. Sie können auch die Option Anwender verwenden, um Halbton auszuwählen. Wählen Sie die folgenden Optionen aus der Aktionsliste Farbmodus: Farbmodus ... Verwendet den Vierfarbtoner zum Ausdruck des Textes und der Grafiken in Farbe.
  • Seite 180 Kurzanleitung zur Einstellung der Bildqualität (Druckertreiber) Anpassungseinstellungen Mit Hilfe dieser Funktion können Sie den Farbton einstellen, wenn Sie Farbmodus unter Farbmodus gewählt haben. Sie können die Farbeinstellungen unter Anwender 1, 2 und 3 speichern. Hinweis: Wenn Sie Monochrom unter Farbmodus gewählt haben, können Sie die Helligkeit und den Kontrast für die Graustufen einstellen.
  • Seite 181 Kurzanleitung zur Einstellung der Bildqualität (Druckertreiber) Wenn FSH (Farbton, Sättigung und Helligkeit) gewählt ist Farbtonanpassung ... Verwenden Sie den Schieber, um den Farbton anzupassen. Um einen bestimmten Farbton anzupassen, wählen Sie in der Aktionsliste Rot, Gelb, Grün, Cyan, Blau oder Magenta. Sie können alle Farbtöne auf einmal anpassen, wenn Sie Original auswählen.
  • Seite 182 UTAX GmbH, Ohechaussee 235, 22848 Norderstedt, Germany...

Diese Anleitung auch für:

Cdc 1525Cdc 1532

Inhaltsverzeichnis
