6. Schalteingang & Schaltausgang
Das Lifeline Vi bietet auf der Unterseite einen potentialfreien Schalteingang.
Das Lifeline Vi+ bietet auf der Unterseite einen potentialfreien Schalteingang
und zusätzlich einen potentialfreien Schaltausgang (Wechselkontakt).
6.1 Gerät anschließen
Um die offenen Leitungsenden anzuschließen, benötigen Sie einen kleinen
Schlitzschraubendreher .
1. Drücken Sie mit dem Schraubendreher den orangen Clip der Anschluss‐
klemme herunter.
2. Während Sie den Clip heruntergedrückt halten, schieben Sie den auf ca.
5 mm kurz-abisolierten Draht (optimal mit Kabelschutz oder verzinnt) in die
Anschlussklemme.
3. Lassen Sie den Clip wieder los.
4. Um sicherzustellen, dass das Anschlussleitung nicht herausgezogen
werden kann, befestigen Sie eine Zugentlastung mit Kabelbinder, wie in

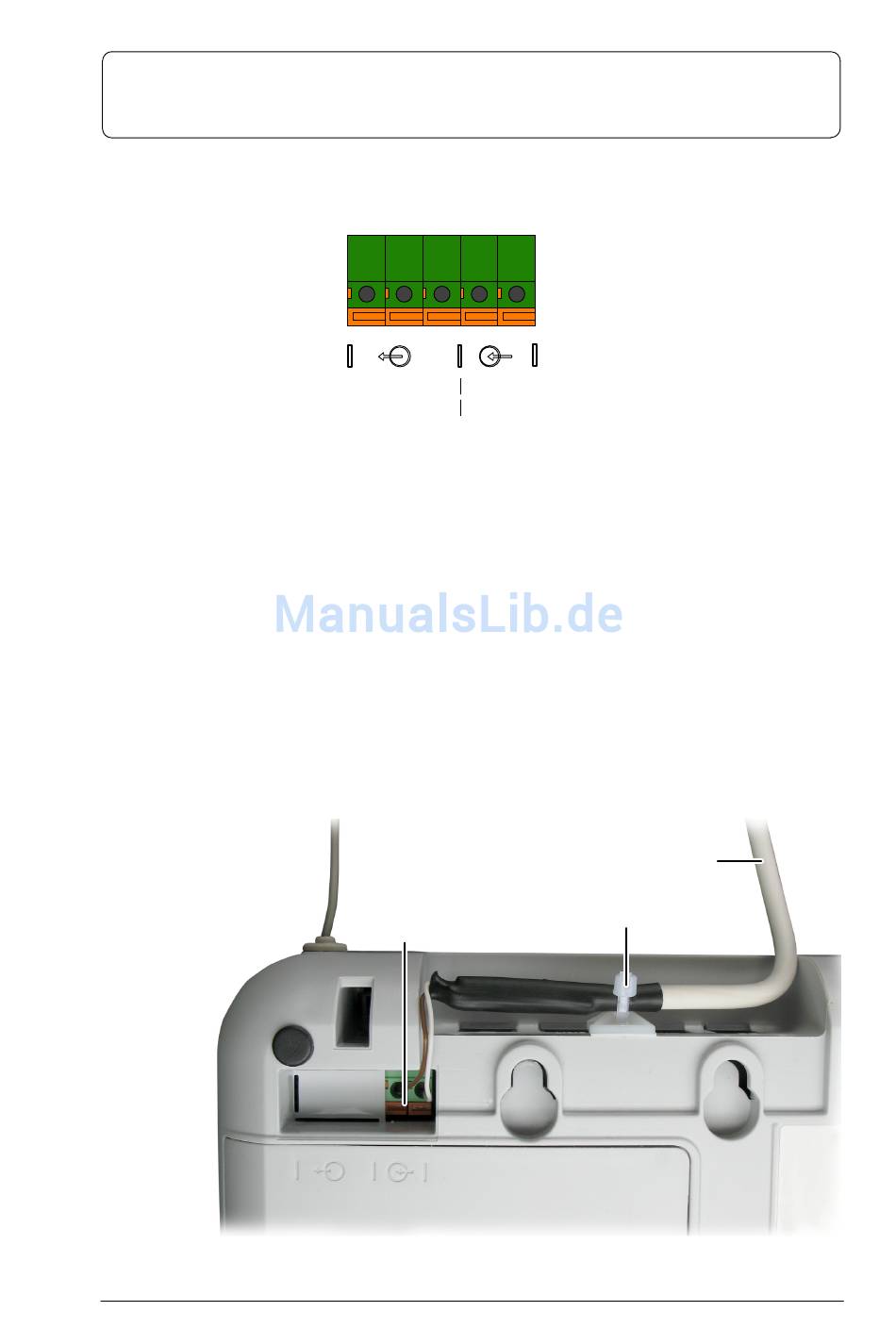

folgender Abbildung gezeigt.
5. Prüfen Sie den festen Sitz der Anschlussleitung.
Lifeline Vi und Lifeline Vi+ – Techniker-Handbuch, 03/13 (Rev. 1.0), 00 8801 15
Ausgang
(nur bei Lifeline Vi+)
Anschlussklemme
Eingang
Anschlussleitung
Zugentlastung
47
