- Seite 1 Modellreihe Lifeline Vi Lifeline Vi+ Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
........® Lifeline ist ein eingetragenes Warenzeichen von Tunstall Group Limited. ® PiperAmie ist ein eingetragenes Warenzeichen von Tunstall GmbH. -
Seite 3: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Warnung! Bevor Sie das Hausnotrufgerät Lifeline Vi oder Lifeline Vi+ in Betrieb nehmen, lesen Sie diese Ge‐ brauchsanweisung aufmerksam durch. Falls Ihnen das Lesen oder das Ausführen der Tätigkeiten Schwierigkeiten bereitet, lassen Sie sich helfen. Beachten Sie besonders die folgenden Sicherheitshinweise: Lifeline ð... - Seite 4 Zu Ihrer Sicherheit Funksender PiperAmie ð Der PiperAmie ist ein alltagstaugliches Gerät. Dennoch kann er bei extremen äußeren Einflüssen (z.B. Mitwaschen in der Waschma‐ schine, Chemikalien, Herunterfallen) Schaden nehmen. Der Scha‐ den ist nicht unbedingt sichtbar. Falls der PiperAmie extremen äuße‐ ren Einflüssen ausgesetzt war, die Funktion des PiperAmie prüfen, wie auf Seite 12 beschrieben.
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung Lieferumfang Lifeline Steckernetzteil PiperAmie Halskordel Telefonanschlusskabel Stretcharmband Adapter für TAE-Dose inkl. Gebrauchsanweisung und Kurzanleitung Alle Hausnotrufgeräte der Modellreihe Lifeline Vi und Lifeline Vi+ werden in dieser Gebrauchsanweisung zur Vereinfachung nur Lifeline genannt. Funktionen, die nicht bei allen Modellen verfügbar sind, sind speziell ge‐ kennzeichnet. -
Seite 6: Das Lifeline

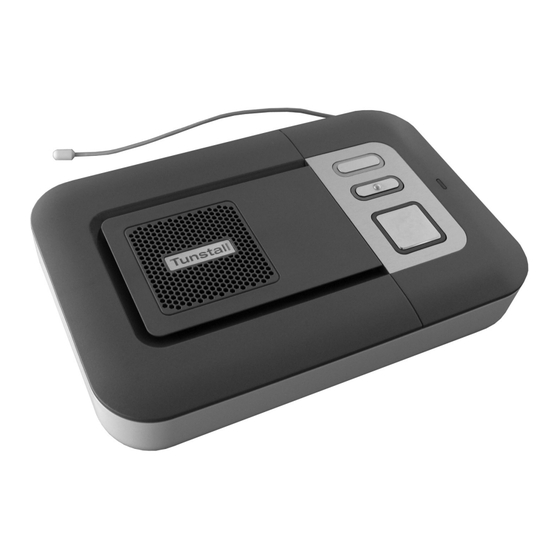

Gerätebeschreibung Das Lifeline Das Lifeline ist ein Hausnotrufgerät, das im häuslichen Umfeld zusätzli‐ che Sicherheit und Unabhängigkeit bietet. Mit dem Lifeline können Sie rund um die Uhr Hilfe herbeirufen. Durch Drücken der roten Ruftaste am Lifeline oder der Ruftaste an Ihrem Funksender PiperAmie stellen Sie umgehend die Telefonverbindung zu einem Notrufempfänger her. - Seite 7 Gerätebeschreibung Rückseite DC: Anschluss Steckernetzteil AUX: Verwendung nur für Techniker LINE: Anschluss Telefonanschlusskabel (: Optionaler Anschluss für Telefon mit Westernstecker Unterseite Schaltausgang (nur bei Lifeline Vi+) Schalteingang z.B. für Zugtaster Schlitze für Wandmontage (Abstand: 40 mm) Mikrofon Akkufach Schiebeschalter für Klingelton ein/aus...
-
Seite 8: Funksender Piperamie
Gerätebeschreibung Funksender PiperAmie Der Funksender PiperAmie dient zur Funkauslösung von Notrufen durch Drücken der Ruftaste. Eine integrierte Kontrollleuchte bestätigt das Drücken der Ruftaste. Zu Hause sollten Sie den PiperAmie immer bei sich tragen. Der PiperAmie kann auf unterschiedliche Weise getragen werden. Er wird mit einer Halskordel und einem Stretcharmband ausgeliefert. -
Seite 9: Installation
ð Max. 2,90 m entfernt von der Telefonanschluss‐Dose, weil nur das mitgelieferte Telefonanschlusskabel benutzt werden darf. Eine Verlängerung ist nur mit Kabeln möglich, die bei Tunstall zu beziehen sind. Andere Kabel können die Notruf‐Weiterleitung verhindern. ð Mindestens 1–2 m Abstand zu elektrischen Geräten wie z.B. Schnur‐... -
Seite 10: Lifeline Anschließen
Installation Lifeline anschließen Der folgenden Abbildung entnehmen Sie, wie Sie das Lifeline an eine analoge Amtsleitung (TAE-Dose) anschließen. Informationen zu anderen Anschlussarten, wie z.B. Internet-Telefonie, finden sich in dem Techniker-Handbuch zu dem Lifeline. Steckdose TAE-Dose (230 Volt) LINE Lifeline Telefon Warnung! Wenn mehrere TAE-Dosen an einem Telefonan‐... -
Seite 11: Lifeline Programmieren
Installation l Falls vorhanden, den Anrufbeantworter an der rechten Buchse N der TAE-Dose anschließen. l Das Steckernetzteil zunächst am Lifeline und dann an der 230 V‐Steckdose anschließen. ü Die rote Ruftaste beginnt zu leuchten. l Dafür sorgen, dass die Antenne an der Rückseite des Lifeline frei ist. l Dafür sorgen, dass das Mikrofon an der rechten Seite des Lifeline nicht zugestellt wird. -
Seite 12: Funktion Des Lifeline Prüfen
Installation cherweise geändert werden. Erkundigen Sie sich bei der Servicezen‐ trale. Funktion des Lifeline prüfen Nachdem das Lifeline für Sie programmiert und angeschlossen wurde, muss es auf korrekte Funktion geprüft werden: 1. Funktion des Lifeline prüfen Rote Ruftaste drücken. Wenn sich anschließend Ihr Notrufemp‐ fänger (Servicezentrale oder Kontaktperson) meldet, ist das Lifeline und die Programmierung in Ordnung. -
Seite 13: Notruf Auslösen
Notruf auslösen l Wenn Sie Hilfe brauchen, drücken Sie die große, rote Ruftaste am Lifeline oder die Ruftaste an Ihrem Funksender PiperAmie. oder Lifeline PiperAmie Die rote Ruftaste des Lifeline blinkt und das Lifeline gibt folgende An‐ sage aus: „Ein Ruf wurde ausgelöst. Die Verbindung zu Ihrem An‐ sprechpartner wird hergestellt.”... - Seite 14 Notruf auslösen Was ist, wenn Ihr Telefon gerade besetzt ist? Seien Sie unbesorgt, sobald Sie einen Notruf auslösen, wird ein beste‐ hendes Telefonat unterbrochen, damit der Notruf ungehindert weiterge‐ leitet wird. Notruf abbrechen Sie haben versehentlich einen Notruf ausgelöst und wollen ihn deshalb abbrechen: l Fünf Sekunden warten und dann die grüne Abstelltaste drücken.
-
Seite 15: Aktivitätskontrolle
Aktivitätskontrolle Dieses Kapitel betrifft Sie nur, wenn die Aktivitätskontrolle per Program‐ mierung bei Ihnen eingeschaltet wurde. Die Aktivitätskontrolle dient dazu, dass Personen, die keinen Notruf mehr auslösen können, möglichst bald (Zeitraum einstellbar, z.B. spä‐ testens nach 24 Stunden) angerufen oder aufgesucht werden. Aktivität zeigen Sie müssen regelmäßig Aktivität zeigen. -
Seite 16: Abwesend / Anwesend Melden
Aktivitätskontrolle Aktivität mit der grünen Abstelltaste zeigen l Drücken Sie zu den vorgegebenen Zeiten die grüne Abstelltaste. ü Ein Bestätigungston ertönt. Die Aktivität ist erfasst. Wenn Sie länger als die eingestellte Zeit keine Aktivität zeigen, werden Sie vom Lifeline daran erinnert. Das Lifeline Vi gibt hierzu ein längeres Piepen aus. -
Seite 17: Ansagen Des Lifeline
Ansagen des Lifeline Auch wenn Sie das Lifeline gerade nicht benutzen, kann es sein, dass das Lifeline Ansagen ausgibt. Sie sollen hierdurch auf besondere Situa‐ tionen aufmerksam gemacht werden. „Warnung! Die Telefonverbindung wurde unterbrochen.“ Die Kontrollleuchte blinkt einmal pro Sekunde rot. Diese Ansage wird alle 30 Sekunden wiederholt und bedeutet: Notruf‐... - Seite 18 Ansagen des Lifeline „Warnung! Notstromakku schwach.“ Die Kontrollleuchte blinkt alle 4 Sekunden einmal rot. Diese Ansage bedeutet: Der Notstromakku ist fast leer. Ihre Service‐ zentrale wird automatisch informiert. Wenn diese Ansage häufiger ertönt, melden Sie sich bei Ihrer Servicezentrale. „In Kürze wird ein Inaktivitätsruf ausgelöst. Bitte drü‐ cken Sie die Abstelltaste, um diesen Ruf abzubrechen.“...
- Seite 19 Ansagen des Lifeline „Erinnerung“ Die Erinnerungsfunktion ist nur bei dem Lifeline Vi+ verfügbar. Dieses Kapitel betrifft Sie nur, wenn die Erinnerungsfunktion per Programmie‐ rung an Ihrem Lifeline Vi+ eingeschaltet wurde. Das Lifeline Vi+ kann Sie an regelmäßige Termine (z.B. Medikamente‐ neinnahme) erinnern.
-
Seite 20: Leuchtanzeigen
Leuchtanzeigen Leuchtanzeigen am Lifeline Abwesenheitstaste (gelb) Kontrollleuchte Ruftaste (rot) Rote Ruftaste Bedeutung: Das Lifeline ist betriebsbereit. Rot leuchtet. Bedeutung: Ein Notruf ist aktiv. Das Lifeline ruft einen Notrufempfänger an, z.B. weil Sie eine Ruf‐ Rot blinkt taste gedrückt haben. (1mal pro Sekunde). Bedeutung: Warnung! Es ist keine Stromversorgung vorhanden. - Seite 21 Leuchtanzeigen Kontrollleuchte Die Kontrollleuchte muss grün leuchten, sonst liegt eine Störung vor: Bedeutung: Das Lifeline ist betriebsbereit. Grün leuchtet. Bedeutung: Warnung! Die Telefonverbindung wurde unterbrochen. Siehe Ansage auf Seite 17. Rot blinkt (1mal pro Sekunde). Bedeutung: Warnung! Notstromakku schwach. Siehe Ansage auf Seite 18. Rot blinkt langsam (1mal in 4 Sekunden).
-
Seite 22: Kontrollleuchte Des Piperamie
Leuchtanzeigen Kontrollleuchte des PiperAmie Kontrollleuchte Ruftaste PiperAmie Die Kontrollleuchte am PiperAmie bestätigt das Drücken der Ruftaste und zeigt gleichzeitig den Zustand der Batterie des PiperAmie an: Kontrollleuchte leuchtet (ca. 3 Sekunden) nach Drücken der Ruftaste: Batterie ist in Ordnung. Ein Notruf wird ausgelöst. Kontrollleuchte blinkt nach Drücken der Ruftaste: Batterie ist fast leer. -
Seite 23: Anruf Mit Piperamie Annehmen
Anruf mit PiperAmie annehmen l Sie können einen Telefonanruf durch Drücken der Ruftaste am PiperAmie oder durch Drücken der grüne Abstelltaste am Lifeline annehmen. Danach sprechen Sie mit dem Anrufer frei über das Lifeline. l Um das Telefonat zu beenden, drücken Sie die Ruftaste am PiperAmie oder die grüne Abstelltaste erneut. -
Seite 24: Reinigung Und Wartung
Reinigung und Wartung Geräte reinigen und desinfizieren Reinigen Sie Lifeline und PiperAmie, wenn sie verschmutzt sind. Warnung! Kein nasses Tuch zur Reinigung des Lifeline be‐ nutzen. Keine rauen, aggressiven oder ätzenden Reini‐ gungsmittel zur Reinigung des Lifeline oder des PiperAmie benutzen. -
Seite 25: Geräte Warten
Gehäuse von Tunstall ersetzen lassen. 6. Funktionsprüfung gemäß Seite 12 durchführen. Falls Lifeline und PiperAmie nach der mechanischen Wartung nicht im einwandfreien Zustand sind, beide von Tunstall instand setzen lassen. Wiedereinsatz Lifeline ist zum Wiedereinsatz durch weitere Benutzer geeignet. Für den Wiedereinsatz muss ein Techniker das Lifeline wie folgt vorbereiten: 1. -
Seite 26: Anhang
DIN EN ISO 9001: 2008 Vertrieb, Service Konformitätserklärung: Wir, Tunstall, erklären hiermit, dass dieses Hausnotrufgerät den Anforde- rungen und Bestimmungen der Richtlinie R&TTE 1999/5/EG entspricht. Länderhinweis: Die Funktechnik des Gerätes ist zur Verwendung in allen Mit‐ gliedsstaaten der Europäischen Union bestimmt. -
Seite 27: Technische Daten
Anhang Technische Daten Lifeline Vi: Bestell‐Nummern der Lifeline Vi: 57008/620, 57008/621, 57008/622 beschriebenen Modelle Lifeline Vi+: 57108/620 Abmessungen (HxBxT) 45 x 185 x 122 mm Gewicht Lifeline 440 g Gehäusematerial ABS‐Kunststoff Leistungsaufnahme Standby: 3 W Akku Ni-MH, 7,2 V, 1200 mAh Telefonanschlusskabel ca. - Seite 28 Distributor: Seniorentechnik-Martin.de Martin Kommunikationstechnik Bockhorster Landweg 30a 33775 Versmold Tel. 05423/4734-0 Fax.05423/473420 eMail: info@seniorentechnik-martin.de Homepage: www.seniorentechnikmartin.de Shop: www.Seniorentechnik-Martin.de...
