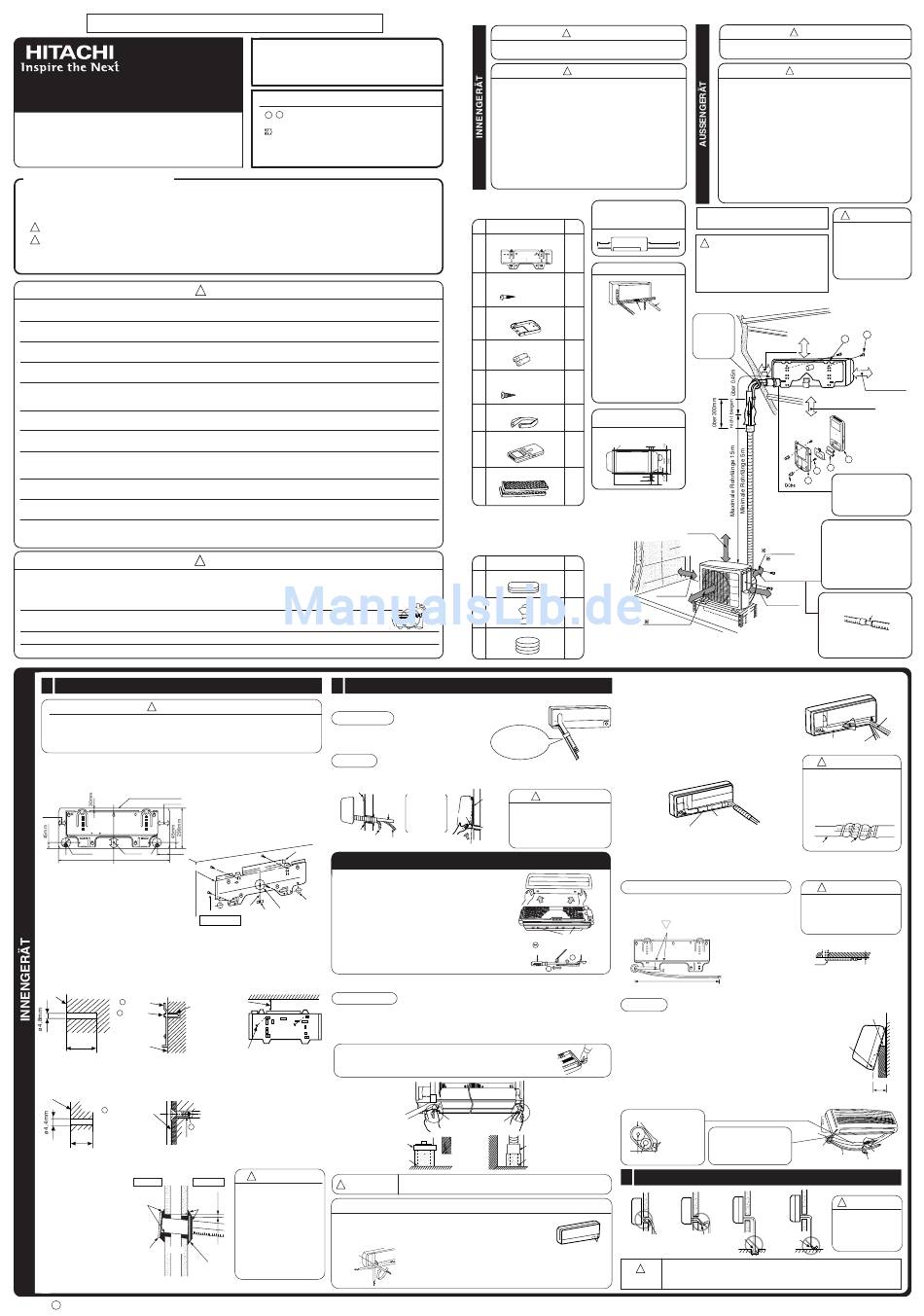

Hitachi RAS-18GH4 Mehrzweck Ausführung Einbauanleitung

NUR FÜR WARTUNGSPERSONAL
INVERTER SYSTEM - MEHRZWECK AUSFÜHRUNG
EINBAUANLEITUNG
Innengerät Außengerät
RAS-18GH4 RAC-18GH4
Vorsichtsmaßnahmen
G Bitte lesen Sie die Vorsichtmaßnahmen sorgfältig durch vor Inbetriebnahme des Gerätes.
G Für die Sicherheit ist der Inhalt dieses Abschnittes von vitaler Wichtigkeit. Bitte beachten Sie in besonderem Maße
folgendes Zeichen.
! WARNUNG .......... Inkorrekte Methoden des Einbaus könnten Tod oder ernste Verletzungen zur Folge haben.
! VORSICHT .......... Ungeeigneter Einbau könnte ernste Konsequenzen nach sich ziehen.
Stellen Sie sicher, daß das Gerät nach dem Einbau ordnungsgemäß arbeitet. Informieren Sie den Kunden über den
richtigen Weg zur Betätigung des Gerätes, wie es in der Bedienungsanleitug steht.
G
Wenden Sie sich bitte an den Kundendienst oder an einen qualifizierten Techniker für den Einbau des Gerätes. Sollten Sie den
Einbau selber ausführen, so könnte es zum Wasserleck, Kurzschluß oder Feuer kommen.
G
Beachten Sie bitte die Anweisungen in der Einbauanleitug während Einbau des Gerätes. Inkorrekter Einbau könnte Wasserleck,
elektrischen Schlag oder Feuer zur Folge haben.
G Montieren Sie das Gerät an einer Stelle, die das Gewicht des Gerätes aushalten kann. Sonst könnte das Gerät einstürtzen und
Gefahren bringen.
G
Beachten Sie die Regeln und Vorschriften der elektrischen Installation und die Verfahren, die in diesem Heft beschrieben sind,
wenn Sie die elektrischen Einbauarbeiten ausführen. Ein staatlich zugelassenes Stromkabel ist zu verwenden.
G
Zum Verbinden des Inngerätes mit dem Außengerät verwenden Sie nur die vorgeschriebenen Kabel. Stellen Sie sicher, daß die
Kabel straff sind, nachdem die Klemmen eingesteckt sind. Inkorrekte Einfügung und lose Kontakte könnten Überhitzung und
Feuer verursachen.
G
Verwnden Sie bitte in Ihrer Einbauarbeit nur die vorgeschriebenen Einzelteile. Andernfalls könnte es zum Einsturtz des Gerätes,
Wasserleck, elektrischen Schlag oder Feuer kommen.
G
Sie müssen den speziellen Rohrsatz für R-410A verwenden. Andernfalls können Kupferleitungen brechen oder Funktionsstörungen
auftreten.
G Während der Installation oder der Versetzung einer Klimaanlage auf eine verschiedene Stellung, versichern Sie, dass nur das
spezifische Kühlmittel (R410A) in den Kühlzyklus eingehen kann. Sollte ein verschiedenes Kühlmittel eingesetzt weden, so
könnte eine abnormale Erhöhung des Druckpegels in dem Kühlzyklus mit folgendem Bruch oder Schaden stattfinden.
G Bei vorhandenen Kühlgaslecks müssen Sie während der Installationsarbeiten für eine ausreichende Belüftung sorgen. Wenn
Kühlgas auf Feuer trifft, können sich giftige Gase bilden.
G Nach Abschluß der Installationsarbeiten stellen Sie sicher, daß keine Kühlgaslecks vorhanden sind. Das durch ein Leck in den
Raum strömende Kühlgas kann durch einen Heizlüfter oder andere Heizgeräte erhitzt werden und dadurch giftige Gase bilden.
G
Unbefugte Änderungen am Klimagerät können gefährlich sein. Falls eine Funktionsstörung auftritt, wenden Sie sich an einen
qualifizierten Klimagerätetechniker. Unfachmännisch ausgeführte Reparaturen können zu Wasserlecks, elektrischen Schlägen,
Bränden usw. führen.
G Ein Stromauslöser oder eine Sicherung (20A zeitverzögert) müssen installiert werden. Andernfalls besteht die Gefahr eines
Stromschlags.
In die Stromzuleitung zum Außengerät muß ein Hauptschalter mit einem Kontaktabstand von mehr als 3 mm
eingebaut werden.
G Montieren Sie das Gerät nicht in der Nähe von brennbarem Gas. Das Außengerät könnte
Feuer fangen, wenn brennbares Gas in seiner Umgebung entweicht.
G Achten Sie daraf, Daß eine einwandfreie Wasserableitung möglich ist.
G
Die Rohrleitungen sind gut abzustützen, wobei der Zwischenraum zwischen den Stützen nicht mehr als 1 m betragen soll.
1 Einbau der Montageplatte, Wanddurchbohren und Installation des Schutzrohres
VORSICHT
!
Die Ableitung des Wassers von Behälter im Innengerät kann von der linken Seite
G
vorgenommen werden. Daher muss die Montageplatte waagerecht oder leicht
angewinkelt zur Seite des Abflußschlauches angebracht werden. Andernfalls könnte
das kondensierte Wasser überlaufen.
Direkte Montage an der Wand
G Bitte befestigen Sie die Montageplatte an verdeckten Trägern in der Wand.
Außenmaße des
Innengerätes
180mm
200mm
80mm
ø 65mm 180mm
1030mm Abflußleitung
Montageplatte
Vorgänge des Einbaus und Vorsichtsmaßnahmen
G Vorgehensweise bei der Befestigung der Montageplatte.
1. Bohren Sie Löcher 2. Drücken Sie Dübel
in der Wand. in die Löcher.
(wie unten gezeigt) (wie unten gezeigt)
Wand
1 Montage-
platte
2 Schraube
32mm
Wand
G Vorgänge zum Befestigen der Fernbedienungshalterung.
1. Bohren Sie Löcher. 2. Drücken Sie Dübel
in der Wand. (wie in die Löcher. (wie unten
unten abgebildet) abgebildet)
Wand
3 Fernbedienungshalterung
5 Schraube
20mm
Dübel
Wanddurchbohren und einbau des Schutzrohres
Bohren Sie ein 65mm-
G
Loch in der Wand. Das
Innenseite
Loch soll leicht zur
Mit
A u ß e n g e r ä t s s e i t e
Dichtungsmasse
Dichtungsmasse
ausfüllen
geneigt sein. Halten Sie
ausfüllen
dazu den Bohrer um
einen kleinen Winkel
schräg.
G Schneiden Sie das
Schutzrohr nach der
WAND
Dicke der Wand ab.
Schutzrohr
G Damit kein Regenwasser
reinläuft, sollen alle
Lücken in der Muffe mit
Kitt ausgefüllt werden.
< >
I552: A
G Bitte lesen Sie die vorgänge des richtigen Einbaus
sorgfältig durch vor Einbau des Gerätes.
G Der Vertreter soll den Kunden über den richtigen
Einbau informieren.
Erforderliche Werkzeuge
G + – Schraubenzieher G Maßband
G Säge G Bohrmaschine mit 65mm Aufbohreraufsatz
G 4mm Sechskantenschlüssel
G (14, 17, 24mm) Schraubenschlüssel
G Gasdetektor G Rohrschneider
G Isolierband G Zange G Aufweit-Werkzeugsatz
WARNUNG
!
VORSICHT
!
2 Montage des Innengerätes
VERTIKAL NACH UNTEN VERROHREN
Vorbereitung
G Schließen Sie das Verbindungskabel an.
G Ziehen Sie das Rohr, das Verbindungskabel
und den Abflußschlauch heraus.
Montage
G Der obere Teil des Innengerätes wird an der Montageplatte aufgehängt.
G Die Nase am unteren Teil des Innengerätes wird in die montageplatte eingehängt.
Montagplatte
Schutzrohr
Kondensatschlauch
Höhe
G Ziehen Sie den PULL-Bereich unten am Raumgerät nach
unten, und ziehen Sie ihn zu sich hin, so daß die Krallen
aus der Aufhängung bewegt werden (siehe die zwei Pfeile
Loch für Rohr in der Abbildung rechts).
Richtschnur
Markierung
Schraube für Montageplatte Gewicht G Wenn die untere Abdeckung des Raumgeräts aufgrund
Bitte verwenden Sie
von Hindemissen usw. nicht abgenommen werden kann,
mehr als 4 Schrauben
entfemen Sie die Frontabdeckung, schieben Sie einen
Schraubendreher in das Loch, drücken Sie die Krallen
nach unten, und ziehen Sie das Raumgerät zu sich hin.
3. Bringen Sie die Montageplatte an G In dieser Bedienungsanleitung wird beschrieben, wie Sie
die Frontabdeckung anbringen und abnehmen.
der Wand mit einer 4.1 x 32
Schraube an. (wie unten
HORIZONTALE VERROHRUNG
gezeigt)
Decke
Vorbereitung
über 50mm
Dübel
Wechseln des Kondensatschlauches und Vorgänge des Einbaus.
Bei horizontaler Verrohrung tauschen Sie das Kondensatschlauch und die Abflußkappe
G
um, wie unten gezeigt. Führen Sie des Kondensatschlauch hinein, bis sich das
Isolationsmaterial zusammenfaltet.
4,1 x 32 Schraube
G Bitte benutzen Sie eine Zange um die Abflußkappe
rauszuziehen. (Das ist ein leichter weg, die kappe zu
entfernen)
WARNUNG
!
Außenseite
VORSICHT
!
Achten Sie darauf, daß das
2 ~ 5mm
Mit
Kabel nicht mit Metallteilen in
der Wand in Berührung kommt. HORIZONAL UND NACH UNTEN VERROHREN-ÖFFNUNGEN MACHEN
Das Kabel sollte im Schutzrohr
durch die Wand geführt werden, Bei horizontaler oder nach unten verrohrung, verwenden Sie
G
um jegliche Beschädigung ein Messer um Öffnungen wie abgebildet zu schneiden. Dann
durch Mäuse zu vermeiden.
glätten Sie die Kanten mit einer Pfeile.
Bei unzureichender Abdichtung
Rohrleitungs-
kann feuchte Luft von außen
abstützung
einströmen, so daß sich
Muffe des
Schutzrohrs Kondenswasser bilden kann.
WAHL DES STANDORTES
G
Das Gerät an einer stabilen nicht vibrierenden Stelle montieren,
die das Gerät völlig unterstützt.
G
Keine Heizquellen und keine Hindernisse dürfen sich am
Luftausgang befinden.
G
Die Spielraumabstände nach oben, unten, rechts und links sind
der Abbildung unten zu entnehmen.
G
Der Standort muß günstige Möglichkeiten bieten für
G Messer
Wasserableitung und Rohrvrbindungen zum Außengerät.
G
Interefence von den Geräuschen zu vermeiden, setzen Sie bitte
die Maßeinheit und sein Remotesteuerpult mindestens 1mm
fom die flouresent Lampe der Radio-, Fernsehen- und Inverterart.
G
Um eine Signalverfälschung zu vermeiden, müssen Sie die
G Dichtungsmasse
Fernbedienung von Hochfrequenzmachinen und Hochlei-
stungsfunksystemen entfernt halten.
G
Das Innengerät muß in einer Höhe von mindestens 2,3m
installiert werden order höher in einem öffentlich nicht
zugänglichen Raum.
Bezeichnung der Bestandteile
des Innengerätes
Nr. Bezeichnung
Montageplatte
1
Schraube für
2
Montageplatte
( 4 , 1 x 3 2 )
Fernbedienungshalterung
3
Batterien AAA-Größe
4
Schrauben für
5
Fernbedienungshalterung
( 3 , 1 x 1 6 )
Isolationsrohr
6
Fernbedienung
7
Reiningungsfilter
8
Bezeichnung der Bestandteile
des Außengerät
Nr. Bezeichnung
9
Buchse
Dränrohr
0
! Buchse
Die Verbindungskabel,
das Rohr und der
Abflußschlauch müssen
mit Isolierband
zusammengebunden
werden.
VORSICHT
!
Montege-
Heben Sie das
platte
Innengerät Bitte ziehen Sie den unteren Teil
Kühlmittelrohr
nach oben
Vorsprung des Innengerätes nach aussen, um
dann drücken
zu prüfen, ob das Gerät richtig an
Sie es runter.
der Montageplatte eingehängt ist.
Falscher Einbau kann Vibrationen
Verbindungskabel
und Geräusche verursachen.
Haken
ABNAHME DES INNENGERÄTES
Schraubenzieher
Verschlußkappe
Abflußleitung
Abflußkappe
Kondensatschlauch
Bitte bis hier
Bitte bis hier einführen
einführen
Kondensiertes Wasser könnte ausfließen wenn nicht richtig eingeführt.
Setzen Sie die Rohrleitungen um, während Sie den
G
unteren Teil der Rohrhalterung mit der Hand
festhalten.
Umsetzen nach dem
Biegen nach unten.
(Bitte achten Sie auf folgende Sachen und erhalten Sie das Einverständniss des Kunden vor dem Einbau).
WARNUNG
!
VORSICHT
!
Die Länge des
Abbildung zeigt den Einbau des
Verbindungskabels des
Innengeräts Innen und des Außengerätes.
Stck
ca.
0.9m ca. 1.6m
VORSICHT
!
1 Falls die Rohrlänge mehr als 8m ist.
fügen Sie Kühlmittel R410A bei 15
Gramm pro jedes Meßinstrument
Richtung der Verrohrung
übersteigt hinzu. Jedoch übersteigt
Rohrlänge nicht 15m.
6
Horizontal
senkrecht
zum Gerät
Verbindung
Vergewissern
1
Gibt es 4 Richtungen
Sie sich, daß
alowed, nämlich horizontal,
alle Lücken
perpendiculr zur Maßeinheit,
mit Kitt
vertikal unten vom Recht,
gedichtet
horizontal heraus vom Recht
sind
2
und horizontal heraus nach
links.
Die Ausnehmung für die
Rohrleitungen nicht an der
2
linken Seite des Geräts
formen.
Dimensionen des Montage-
1
ständers des Außengerätes.
(Einheit:mm)
Montageständer
57
1
12
35
508
1 198
über 200mm
( über 50mm , bei )
Montage unter
Balkondecke
Stck
3
über 100mm
1
über 700mm
1
DER EINBAU VON KÜHLMITTELROHREN NACH DEM ANSCHLIEßEN
G Die Kühlmittelrohre sollten so eingestellt werden, dass
sie durch das Loch in der Wand passen, und dann zum
weiteren Anschließen vorbereitet werden.
G Die Enden von 2 angeschlossenen Röhre mit einem
Isolator abdecken, der für Endanschlüße verwendet wird.
Dann werden die Röhre mit Isolationsrohr umgewickelt.
G Schließen Sie das anschließende Netzkabel an, nachdem
Sie elektrische Abdeckung entfernt haben. (siehe
"Anschluß des Netzkabels").
G Nach dem Einstellen, passen Sie das Verbindungskabel
und die Rohre in den verfügbaren Platz unter dem
Innengerät ein. Befestigen Sie sie mit einer Kabelklemme.
Halterung
Isolierhülle (muß alle 120 mm mit PVC umwickelt sein).
Halter kann an beiden Positionen angebracht
G
werden. Wählen Sie die geeignetste Position.
DER ANSCHLUSS DES KÜHLMITTELROHRES BEIM EINBAU
DES INNENGERÄTES
Vorbereitung zum Einbau des Kühlmittelrohre
Kühlleitung und Verbindungskabel müssen
G
aneinandergebunden sein.
Der vordere Teil der Kühlleitung ist an
G
den mit " " markierten Stellen anzubringen.
Loch
Klammer des
Innengeräts
1
2
0.65m
Montage
Hängen Sie das Innengerät an die Montageplatte. Verwnden Sie
den temporären Ständer auf der Rückseite des Innengerätes um
die untere Seite des Gerätes um 15cm nach Außen zu schieben.
G Führen Sie das Kondensatschlauch durch das Loch.
G Umwickeln Sie die Kühlleitungsrohre mit Isolierband, nachdem Sie die
Kühlleitungsrohre angeschlossen haben.
G Schließen Sie das anschließende Netzkabel an, nachdem Sie elektrische
Abdeckung entfernt haben. (siehe "Anschluß des Netzkabels").
G Nach dem Einstellen werden das Verbindungskabel und die
Kühlmittelrohre in dem verbleibenden Platz unterhalb des Kühlgerätes
untergebracht.
G Die Nase des Innengerätes muss in der Montageplatte eingehängt sein.
Wärmeisolierhülle
Diesen Teil während der
Verbindungskabel
Verlegung der Kühlleitung
nach vorne ziehen, um
Kühlleitung
den Zugang zu erleichtern.
3
Einbau des Kondensatschlauches
Biegung nach Ansammlung
von Kondenswasser
Öffnungen oben
Sie haben die freie Wahl, auf welcher Seite (links oder rechts) Sie das Schlauch
!
einbauen. Stellen Sie bitte beim Einbau sicher, daß das kondensierte Wasser
VORSICHT
einwandfrei abfließen kann. (Nachläßigkeit könnte Wasserleck zur Folge haben.)
! WARNUNG
G
Das Außengerät muß an einer Stelle montiert werden, die schweres
Gewicht aushält. Sonst vibriert das Gerät und steigt der Lärm.
! VORSICHT
G
Das Gerät darf nicht direkter Sonneneinstrahlung oder Regen ausgesetzt
werden. Außerdem muß die Belüftung gut und frei von Hindernissen
sein.
G
Die aus dem Gerät ausströmende Luft darf nicht auf Pflanzen oder Tiere
gerichtet sein.
G
Die Spielraumabstände nach oben, unten, rechts und links sind der
Abbildung unten zu entnehmen. Wenigestens 3 Seiten müssen frei sein.
G
Achten Sie bitte daraf, daß die ausgeblasene heiße Luft und der Lärm
die Nachbarn nicht stört.
G
Sie dürfen das Gerät nicht montieren, wo es Gas,Damf,Öl und Rauch
gibt.
G
Der Standort muß günstig sein für Wasserableitung.
G
Plazieren Sie das Außengerät und seine Verbindungskabel wenigestens
1m entfrnt von Antennen und Signallinien des Fernsehers, Radios oder
Telephons. Damit werden Störungen vermieden.
G
Bringen Sie nicht die im Freienstarken maßeinheit Einfassungen an wickeln
Sie Richtung. Es kann den Ventilator beschädigen Motor.
! VORSICHT
•
Das Innengerät muß
in einer Höhe von
mindestens 2,3m
installiert werden
order höher in einem
öffentlich nicht
zugänglichen Raum.
über 50mm
2
1
über 100mm
über 100mm
2,300mm oder mehr
7
4
5
3 Die Verrohrung
Innengerätes soll mit dem
mitgelieferten Isolationsrohr
isoliert werden. Reicht der
Isolator nicht, so verwenden Sie
Bitte kommerzielle Produkte.
G
Der Höhenunterschied zwischen
Außen- und Innengerät soll
unter 5m bleiben.
G Das Verbindungsrohr, egal ob
über 100mm
klein oder groß, sollte vollständig
mit Isolierrohr abisoliert werden
Abstand so groß
und dann mit Isolierband
wie möglich
umwickelt werden. (Der Isolator
verschlechtert sich, wenn er
nicht umgewickelt wird).
Der Anschluß eines isolierten
über 200mm
Kondensatschlauches.
Innendurchmesser 16mm
Bitte verwenden Sie isoliertes
Kondensatschlach für
Verrohrung des Innengerätes
(kommerzielle Produkte)
Konden-
satschlauch
Rohr
Verbindungskabel
! VORSICHT
G Das für die Befestigung des
Isolators benutzte Gummi-band
Soll nicht mit großer kraft gezogen
werden. Sonst beeinträchtigt dies
die Wärmeisolation und führt zur
Wasserkondensation.
Rohr Gummiband ganz fest ziehen
! VORSICHT
Bitte Plastikkappe nach
G
der Aufweitung aufsetzen,
um Plastikteilchen vom
Reingelangen zu hindern.
unter
5mm
Bitte mit einem kleinen
Radius biegen, um einen Bogen zu formen.
Vorläufige Abstützung
Vorstehend
ca. 15cm
Schutzrohr
Abflußleitung
Anschlußteil
Verbindungskabel
Halterung
! VORSICHT
Stellen Sie sicher,
Ansammlung
daß das Schlauch
von
weder gebogen
Graben Kondenswasser
noch lose ist.
des
die
