Hitachi RAS-18FH6 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für RAS-18FH6:

Werbung

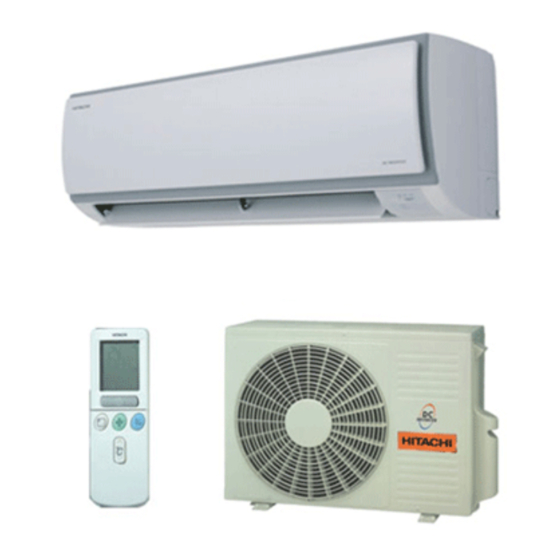

AUFGETEILTE KLIMAANLAGE
INNENGERÄT/AUSSENGERÄT
AUSSENGERÄT
RAC-18YH6
RAC-25YH6
RAC-35YH6
Instruction manual
To obtain the best performance and ensure years of
trouble free use, please read this instruction manual
completely.
Bedlenungsanleitung
Bitte lesen Sie diese Bedienungsanleitung aufmerksam
durch, um durch richtige Bedienung jahrelangen und
störungsfreien Betrieb zu gewährleisten.
Mode d'emploi
Des performances optimales et un fonctionnement à
long terme seront assurés en appliquant les présentes
instructions après avoir entièrement lu ce mode
d'emploi.
Manuale di istruzioni
Per garantire la migliore prestazione e la più lunga
durataleggere attentamente e al completo le seguanti
istruzioni
MODELL
RAS-18FH6/RAC-18YH6
RAS-25FH6/RAC-25YH6
RAS-35FH6/RAC-35YH6
Manual de instrucciones
Page 1~20
Para obtener el mejor funcionamiento y asegurar años
de uso libre de problemas, lea cuidadosamente este
manual de instrucciones.
Manual de instruções
Seite 21~40
A fim de obter um bom funcionamento e de garantir
uma utilização sem falhas durante muitos anos, é favor
ler este manual de instruções completamente.
Οδηγίες χρήσης
Page 41~60
°È· ÙËÓ Î·Ï‡ÙÂÚË ·fi‰ÔÛË ÙÔ˘ ÎÏÈÌ·ÙÈÛÙÈÎÔ‡ ηÈ
ÁÈ· ÙËÓ Ì·ÎÚÔÚfiıÂÛÌË ¯Ú‹ÛË ÙÔ˘ ¯ˆÚ›˜
ÚÔ‚Ï‹Ì·Ù·, ‰È·‚¿ÛÙ ÚÔÛÂÎÙÈο ·˘Ù¤˜ ÙȘ Ô‰ËÁ›Â˜
¯Ú‹Û˘.
Pag. 61~80
– 21 –
INNENGERÄT
RAS-18FH6
RAS-25FH6
RAS-35FH6
Página 81~100
Página 101~120
™ÂÏ›‰· 121~140

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hitachi RAS-18FH6

  • Seite 1 AUFGETEILTE KLIMAANLAGE INNENGERÄT/AUSSENGERÄT MODELL RAS-18FH6/RAC-18YH6 RAS-25FH6/RAC-25YH6 RAS-35FH6/RAC-35YH6 AUSSENGERÄT INNENGERÄT RAC-18YH6 RAS-18FH6 RAC-25YH6 RAS-25FH6 RAS-35FH6 RAC-35YH6 Instruction manual Manual de instrucciones Page 1~20 Página 81~100 To obtain the best performance and ensure years of Para obtener el mejor funcionamiento y asegurar años...
  • Seite 2: Sicherheitsmassnahmen

    SICHERHEITSMASSNAHMEN • Bitte lesen Sie die Sicherheitsmaßnahmen vor der Inbetriebnahme der Klimaanlage aufmerksam durch. • Beachten Sie besonders die mit “ Warnung” und “ Vorsicht” bezeichneten Abschnitte. Die mit “WARNUNG” bezeichneten Abschnitte enthalten Punkte, die zum Tode oder zu ernshaften Verletzungen führen können, wenn sie nicht strikt eingehalten werden.
  • Seite 3 VORSICHTSMASSNAHMEN WÄHREND DES BETRIEBS • Verwenden Sie nicht irgend einen Draht als Sicherung. Das könnte lebesgefährlich werden. VERBOT • Während eines Gewitters den Netzanschluß trennen oder den Unterbrecher- schalter ausschalten. “AUS” WARNUNG • Spritzbehälter und andere Brennstoffe müssen an wenigstens ein Meter weg von Ablüftern der Innen- und Außeneinheiten aufgestellt werden.
  • Seite 4: Bezeichnungen Und Funktionen Jedes Einzelteils

    • Wenn das Außengerät an der Decke aufgehängt (Im unteren Bereich seitlich) ist, die Buchse und das Abflußrohr am Abfluß installieren und das Wasser ablaufen lassen. MODELLBEZEICHNUNG UND ABMESSUNGEN MODELL BREITE (mm) HÖHE (mm) TIEFE (mm) RAS-18FH6, RAS-25FH6, RAS-35FH6 RAC-18YH6, RAC-25YH6 RAC-35YH6 – 24 –...
  • Seite 5 BEZEICHNUNGEN UND FUNKTIONEN JEDES EINZELTEILS ANZEIGEINSTRUMENTE FÜR INNENRAUMGERÄT FILTERLAMPE (Grün) Die FILTER-Lampe leuchtet, wenn die Vorrichtung etwa 200 Stunden insgesamt gearbeitet hat und zeigt dadurch an, dass der Filter gereinigt werden muss. NETZSCHALTER Die Lampe erlischt, wenn die “ (AUTO-SCHWENK)” - Taste bei ausgeschaltetem Betrieb gedrückt wird.
  • Seite 6: Bedienungselemente Und Ihre Funktionen

    BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN FERNBEDIENUNG • Mit Hilfe der Fernbedienung kann der Betrieb des Kühleinheit gesteuert werden. Der Steuerungsbereich beträgt etwa 7 Meter. Falls die Innenbeleuchtung elektronisch gesteuert wird, kann der Steuerungsbereich kürzer sein, in einigen Fällen kann das Steuersignal nicht empfangen werden.
  • Seite 7: Verschiedene Funktionen

    VERSCHIEDENE FUNKTIONEN I Auto Restart Steuerung • Beim Stromabfall, wird der Betrieb in der vorhergehenden Betriebsart und Luftflussrichtung automatisch neugestartet, sobald die Stromversorgung wieder hergestellt worden ist. (Dies erfolgt, weil der Betrieb nicht durch die Fernbedienung unterbrochen worden ist) • Um den Betrieb beim Stromversorgungswiederherstellung nicht weiterzuführen, schalten Sie die Stromquelle ab.
  • Seite 8 HEIZBETRIEB • Die Einheit für Heizbetrieb verwenden, wenn die Außentemperatur unter 21°C liegt. Bei warmem Wetter (über 21°C) arbeitet die Heizfunktion vielleicht nicht, um die Einheit zu schützen. • Auf befehle bis behalte zuverlässigkeit der vorrichtung, erfreue gebrauch das vorrichtung obig -15°C der Außentemperatur.
  • Seite 9: Entfeuchtungsbetrieb

    ENTFEUCHTUNGSBETRIEB Das Gerät für das Entfeuchten verwenden, wenn die Raumtemperatur über 16°C beträgt. Beträgt die Raumtemperatur unter 15°C, arbeitet die Entfeuchtungsfunktion nicht. Die Betriebsar t-Wahltaste drücken, so daß das Display (ENTFEUCHTUNGS) anzeigt. (LUFT-INTENSITÄT)-Taste drücken, um NIEDRIG und RUHIGER zu wählen. START (START/STOP)-Taste drücken.
  • Seite 10 KÜHLBETRIEB Das Gerät für Kühlbetrieb verwenden, wenn die Außentemperatur -10 bis 42°C beträgt. Bei sehr hoher Luftfeuchtigkeit (über 80%) in dem zu kühlenden Raum, kann sich Frost an dem Luftauslaßgrill der Innengerätes bilden. Die Betriebsart-Wahltaste drücken, bis (KÜHLBETRIEB) auf dem Display angezeigt wird. Die gewünschte Intensität der Luftzirkulation mit der Ventilatordrehzahltaste einstellen (das Display zeigt die Einstellung an).
  • Seite 11: Ventilationsbetrieb

    VENTILATIONSBETRIEB Sie können das Gerät auch einfach für eine Zirkulation der Luft verwenden. Diese Funktion ist für das Trocknen des Inneren der Innengerätes am Ende der Sommer-Saison zu verwenden. Die Betriebsarten-Wahltaste drücken, so daß das Display (VENTILATOR) anzeigt. (Ventilatordrehzahl)-taste drücken. (HOCH) : Der stärkste Luftzug.
  • Seite 12: Einstellen Der Zeitschaltuhr

    EINSTELLEN DER ZEITSCHALTUHR Den gegenwärtigen Monat und Zeit, Tag, Monat Zeit, Tag, Monat Tag mit der Zeitschaltuhrtaste (gegenwärtige einstellen. Nach dem Austauschen Zeit, Tag, Monat) der Batterien; Ausschalt-Zeitschaltuhr Einschalt-Zeitschaltuhr (Ausschaltzeit-Zeitschal- Ausschalt-Zeitschaltuhr tertaste) drücken. Die (OFF) SUBSKRIPTION Markierung blinkt auf dem Display. Start Stop LÖSCHUNG...
  • Seite 13 (ZEIT)-Taste Die gegenwärtige Zeit mit der (ZEIT)-Taste nochmals • Die Zeitanzeige versch- drücken. Zeitschaltuhrtaste einstellen. drücken. Die Zeitanzeige wechselt windet automatisch nach von Blinken auf Dauerlicht. 10 Sekunde. • Um die derzeitige Uhrzeite- instellung zu kontrollieren, (ZEIT)-Taste zweimal drücken. Damit ist die Einstellung der derzeitigen Uhrzeit Beispiel: Die derzeitige Uhrzeit ist 1:30 p.m.
  • Seite 14: Einstellen Der Einschlaf-Zeitschaltuhr

    EINSTELLEN DER EINSCHLAF-ZEITSCHALTUHR Zuerst die derzeitige Uhrzeit einstellen, da diese als Referenz dient (siehe die Seiten fürdas Einstellen der derzeitigen Uhrzeit) Die (SCHLAF)-Taste drücken, wodurch das Display wie folgt ändert. Betriebsart Anzeige 1 Stunden 2 Stunden 3 Stunden 7 Stunden Einschlaf- Zeitschaltuhr Freigabe der Einschlaf-Zeitschaltuhr...
  • Seite 15: Einstellung Der Luftreflektoren

    EINSTELLUNG DER LUFTREFLEKTOREN Einstellung der Strömungsrichtung aufbereiteten Luft nach oben oder unten. Die horizontalen Luftleitlamellen werden entsprechend des jeweiligen Betriebsmodus automatisch auf den optimalen Winkel eingestellt. Die Luftleitlamellen können kontinuierlich nach oben und unten schwingen und ebenfalls mit der Taste “ (AUTOSCHWENK)”...
  • Seite 16: Wartung

    WARTUNG VORSICHT Reinigung und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Vor dem Reinigen Betrieb beenden und Netzstrom ausschalten. 1. LUFTFILTER Wenn die Filteranzeigelampe angeht, dafür sorgen, den Filter zu reinigen; dadurch wird Strom gespart. Wenn der Luftfilter mit Staub gefüllt ist, lässt die Luftzufuhr nach und die Kühlkapazität verringert sich.
  • Seite 17 2. REINIGEN DER STIRNTAFEL • Die Stirntafel abnehmen und mit klarem Wasser abwaschen. Zum Waschen einen weichen Schwamm verwenden. Nach Verwendung eines neutralen Waschmittels, gründlich mit klarem Wasser abwaschen. • Wird die Stirntafel nicht abgenommen, diese mit einem weichen, trockenen Tuch abwischen. Die Fernbedienung gründlich mit einem weichen, trockenen Tuch abwischen.
  • Seite 18 INFORMATIONEN LEISTUNGSFÄHIGKEITEN Wärmefähigkeit VORSICHT • Diese Raumklimaanlage benutzt ein Heizpumpensystem, das durch die absorbierte Außenwärme den Raum beheizt. Wenn die Raum- Keinen Ofen oder andere Hochheizgeräte temperatur niedriger sinkt, so wird ebenfalls die Heizleistung redu- in der Nähe der internen ziert.
  • Seite 19: Regelmässige Kontrolle

    REGELMÄSSIGE KONTROLLE BITTE FOLGENDE PUNKTE JÄHRLICH ODER HALBJÄHRLICH PRÜFEN. WENDEN SIE SICH BITTE AN DEN HÄNDLER, SOLLTEN SIE IRGEND EINE HILFE BRAUCHEN. Überprüfen Sie, ob die Einheitserdleitung korrekt angeschlossen worden ist. Mit nicht angeschlossener oder defekter Erdleitung kann WARNUNG eine Einheitsstörung oder Elektroschockgefahr auftreten.
  • Seite 20 Geräusch des Ventilators beim Saugen der Luft in dem Abflussschlauch und beim Keckgeräusch Entlassen des Entfeuchtwassers, das in dem Kondenswassersammler angesammelt worden ist. Für weitere Einzelheiten, befragen Sie Ihren Verkaufsagent. Das Betriebsgeräusch ändert aufgrund der Stromänderungen gleichzeitig der Geräusch beim Betriebswechseln Raumtemperaturänderungen.
