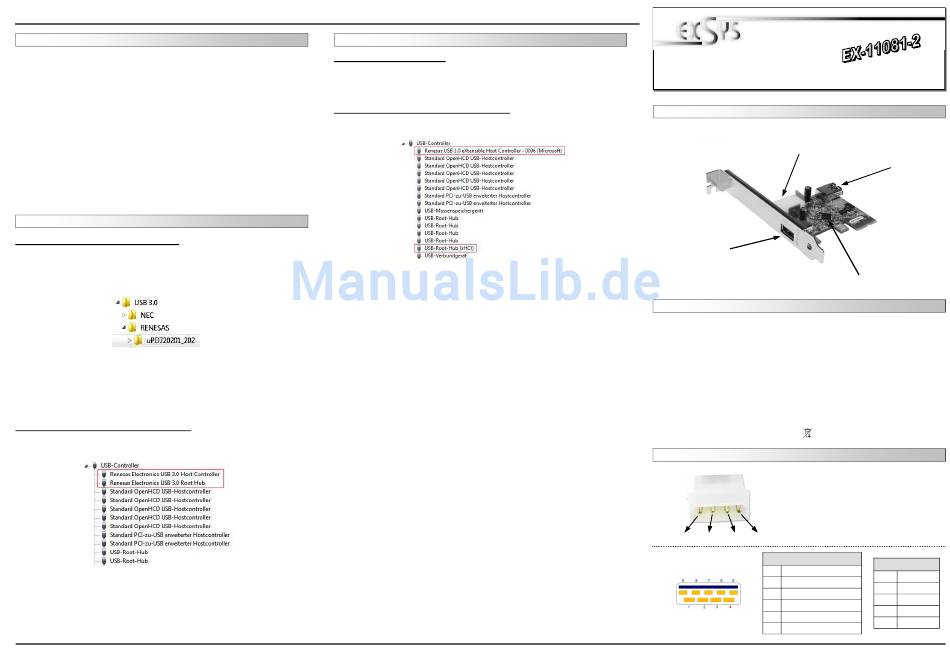

EX
EX-
EX
-
-
11081
11081
11081-
-
-
2
2
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11081-2 geben. Bei Un-
klarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11081-2 vor-
sichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-11081-2
korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4 pol Molex Stecker.
(siehe Abbildung Anschlüsse JP4)
5.
Danach befestigen Sie die EX-11081-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2008 R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen
Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
11081
11081
11081-
-
-
2
2
2
TREIBER INSTALLATION
Windows 8 & Server 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-11081-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Deutsch
Deutsch
Deutsch
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-11081-2 is a plug & play high-speed USB 3.0 expansion card for the PCI-Express Bus.
The EX-11081-2 provides 1 external and 1 internal ports with 900mA power. It uses data
transfer rates up to 5Gbit/s. The EX-11081-2 design fully utilize the Renesas chipset, which
represents the latest in high speed USB 3.0 interface technology. In combination with the fast
PCI-Express bus it provides a secure and very high data transfer on each single port. It sup-
ports all PCI-Express slots x1 to x16. It is not possible to change the address or IRQ settings
manually, they will be obtained automatically by the system (BIOS) and operating system. It
supports all USB connections from 1.1 to 3.0. The EX-11081-2 need extra power from the PC
power supply to ensure the full power of 900mA on the external and internal port.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
JP4:
J1-J2:
3
User Manual
User Manual
Vers. 1.0 / 07.01.14
JP4:
Power plug from the
PC Power Supply
J1:
1 x external
USB 3.0 A-Port
Renesas Chip-Set
PCI-Express x1 to x16
Windows XP/ Vista/ 7/ 8/ Server 2008 R2 & Server 2012
1x external USB A-Port, 1x internal USB A-Port, 1x 4 pol Molex
EX-11081-2, Driver CD, Manual
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
For using the EX-11081-2 you must connect the card
with the PC power supply.
Please make sure you connect the plug in the
right direction!
Attention! Never connect or release the plug while
the PC is supplied with power!
1 +12V 2 GND
3 GND
4 +5V
USB 3.0 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
4
J2:
1 x internal
USB 3.0 A-Port
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
