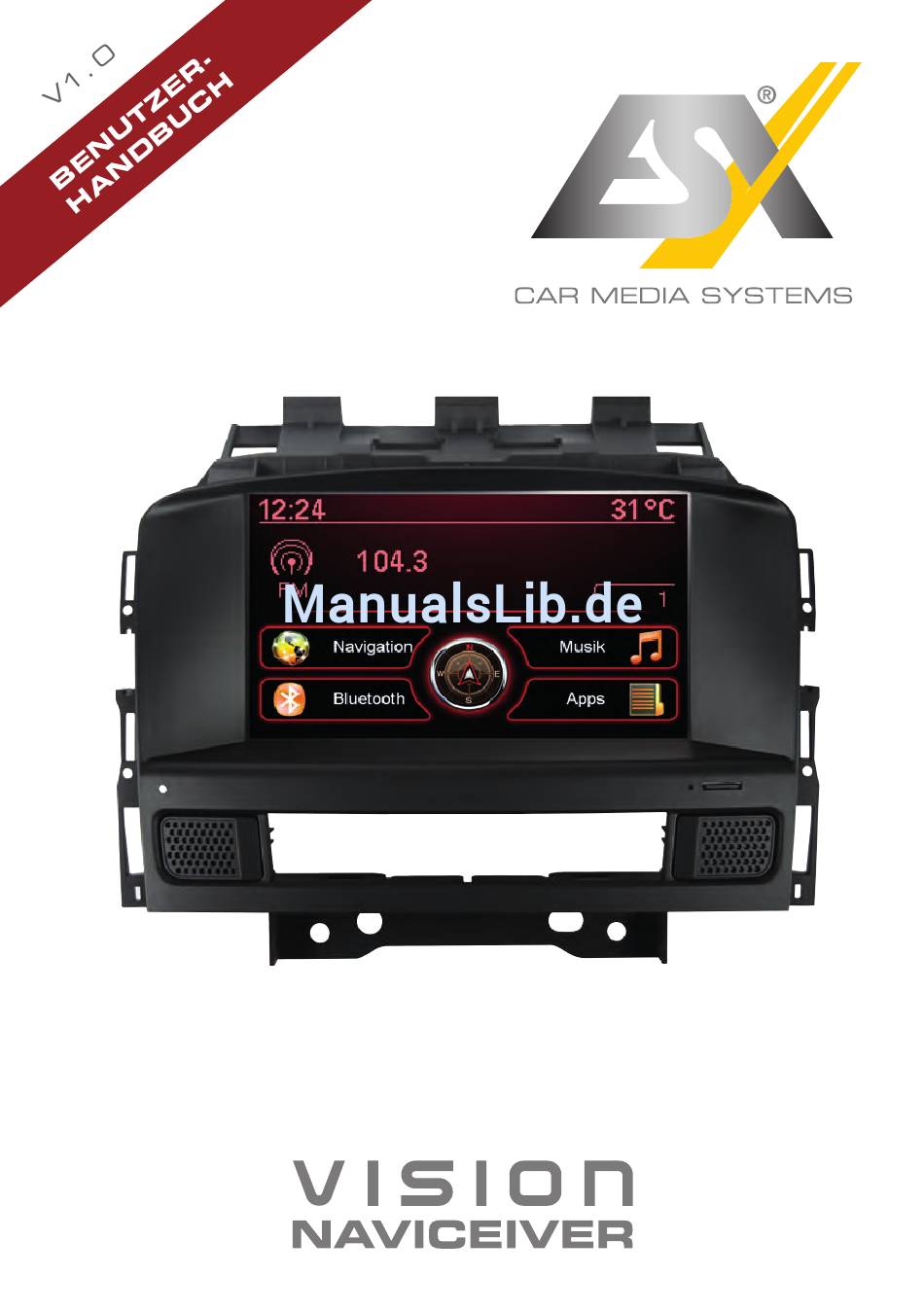

- Seite 1 VN709 OP-ASTRA...
-
Seite 2: Einführung
EINFÜHRUNG Beachten Sie unbedingt die Hinweise in diesem Benutzerhandbuch, bevor Sie das Gerät verwenden. Bitte bewahren Sie das Benutzerhandbuch gut zugänglich im Fahrzeug auch für spätere Zwecke auf. Eigenschaften • iGo-Primo 3D Navisoftware mit TMC auf 8GB SD-Karte, 46 Länder inkl. Türkei, mit Point of Interest Anzeige und Suche, 3D-Gebäudeansichten, TTS Sprachausgabe, Warnhinweise, über 25 System- und Ansagesprachen. Latest Map Guarantee (30 Tage) nach Aktivierung über www.naviextras.com. • Hochauflösender 17,8 cm (7“) LCD-Touchscreen-Bildschirm mit 800 x 480 Pixel • Verbessertes i9 Betriebssystem, basierend auf Microsoft Windows CE 6 • 800 MHz ARM 11CPU, 300 MHz DSP, 4 GB iNand Flash Laufwerk, 256 MB DDR1-RAM, 256 MB NAND Flash RAM • Bluetooth™-Freisprecheinrichtung, Telefonbuch-Synchronisation und A2DP-Audiostreaming • Medienwiedergabe (MP3/WMA/MPEG4/MPEG1/2/WMV/AVI/DivX etc.) • DVD-Player (DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW, MP3) • Datei-Manager mit offener Dateistruktur und Foto-Diashow... -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ..........................4 Grundlegende Funktionen ........................6 Bedienelemente ..................................6 Hauptmenü .....................................7 Navigation ....................................8 Musik ......................................9 Radio .....................................10 DVD .......................................11 Bluetooth™...................................13 Apps ......................................16 – LinkPod (optional) ................................17 – Filme ....................................17 – TV (optional) ..................................18 – Dateien ....................................18 – Internet (optional) ................................19 – Optionen ....................................20 – Audio ....................................23 Benutzerdefinierte Einstellungen ......................24 Menübelegung ..................................24 Hintergrundbild..................................25 Startbild ....................................26 Fehlerbehebung .............................28 Allgemeine Hinweise ..........................32 Dieses Symbol macht Sie auf wichtige Informationen und Hinweise im Ihnen vorlie- genden Benutzerhandbuch aufmerksam, die zur Verbesserung der Verkehrssicher-... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • In der Regel sollte die Montage und Installation des Geräts von einem geschultem und technisch versierten Spezialisten durchgeführt werden, da der Einbau und Anschluss des Geräts komplexes Fachwissen erfor- dert. • Dieses Gerät ist nur für den Betrieb in einem Fahrzeug mit einer Bordspannung von 12 Volt mit negativer Masse geeignet. • Unsachgemäße Installation oder Handhabung kann zum Erlöschen der Garantie führen. • Beachten Sie jederzeit die Straßenverkehrsordnung des jeweiligen Landes, in dem das Gerät betrieben wird. • Bitte achten Sie darauf, dass sich bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entlädt. Das Gerät ist ein weiterer Verbraucher in Ihrem Fahrzeug und sollte nur bei laufendem Motor betrieben werden, andernfalls könnte sich die Fahrzeugbatterie entladen und das Fahrzeug lässt sich nicht mehr starten. • Stellen Sie die Lautstärke des Geräts so ein, dass Sie jederzeit in der Lage sind, Warnsignale (z.B. Polizeisi- rene) bzw. Verkehrsgeräusche im Fahrzeuginnern wahrnehmen zu können. • Bedienen Sie das Gerät als Fahrer nur, wenn dies unbedingt notwendig ist und dadurch die Fahrsicherheit nicht beeinträchtigt wird. Gleiches gilt für das Betrachten des Bildschirms. Falls erforderlich, stoppen Sie Ihr Fahrzeug an einer sicheren und dafür vorgesehenen Stelle. • Die in den Ländern der EU geltenden Verkehrsvorschriften untersagen die Wiedergabe von bewegten Bildern oder Filmen während der Fahrt, wenn der Bildschirm des Geräts in Sichtweite des Fahrers installiert ist, da dieser davon abgelenkt werden könnte. Betrachten Sie als Fahrer den Bildschirm nur für die Navigations- funktion und dann auch nur kurz, um nicht abgelenkt zu werden. Beachten Sie unter allen Umständen die geltenden lokalen Vorschriften. Bei einem Unfall könnten Regressansprüche seitens der Kfz-Versicherung geltend gemacht werden. • Dieses Gerät ist kein Ersatz für Ihre persönliche Beurteilung oder Wahrnehmung. Die Routenvorschläge des Navigationssystems sollten niemals zum Anlass genommen werden, die lokalen Verkehrsregeln zu miss- achten. Ihre persönliche Beurteilung des Verkehrs oder Ihr Wissen über eine sichere Fahrpraxis geht vor. Passen Sie stets Ihre Fahrweise der aktuellen Verkehrslage an. • Folgen Sie den Routenvorschlägen nicht, wenn das Navigationssystem Sie anweist, einen unsicheren oder illegalen Weg zu nehmen, Sie in eine unsichere Situation versetzt oder Sie in ein Gebiet leitet, welches Sie als unsicher betrachten. • Sollten Probleme beim Betrieb des Geräts auftreten, stoppen Sie Ihr Fahrzeug an einer sicheren und dafür vorgesehenen Stelle, bevor Sie die Bedienung fortsetzen. - Seite 5 SICHERHEITSHINWEISE • Bitte benutzen Sie zur Installation und zum Betrieb nur das beiliegende Originalzubehör. Achten Sie auf eine gute Befestigung des Geräts unter Verwendung des beiliegenden Installationszubehörs, da die bei Unfällen auftretenden Beschleunigungskräfte enorm sein können. Unzureichend installierte Geräte könnten bei Un- fällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeugs bedeuten. • Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Ver- änderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten. Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht. • Vermeiden Sie Kurzschlüsse und achten Sie darauf, dass keine metallischen Gegenstände ins Innere des Geräts gelangen können. Achten Sie auch darauf, dass alle Anschlüsse korrekt angeschlossen werden und vermeiden Sie ein Vertauschen/Verpolen. Führen Sie die Installation nur bei ausgeschalteter Zündung durch. • Versuchen Sie im Falle eines Defekts oder einer Fehlfunktion, nicht das Gerät selbst zu reparieren oder zu öffnen, dies ist gefährlich und könnte Verletzungen bzw. Schäden am Gerät oder Fahrzeug verursachen. Eine Reparatur sollte nur von geschultem bzw. autorisiertem Personal vorgenommen werden. Der im Gerät integrierte Laser Klasse 1, ist sehr gefährlich für das menschliche Auge. • Falls Sie ein Fremdgerät anschließen möchten, sollten Sie zunächst die Bedienungsanleitung des Fremd- geräts lesen und sich vergewissern, dass dieses auch kompatibel ist. Vermeiden Sie das Anschließen eines inkompatiblen Fremdgeräts. • Falls Sie externe Anwendungen auf dem Betriebssystem des Geräts installieren oder Dateien aufrufen, ach- ten Sie darauf, dass diese „virenfrei“ und kompatibel mit Windows CE 6 sind. Ansonsten besteht die Gefahr, dass das Betriebssystem nicht mehr einwandfrei funktioniert und neu installiert werden muss. • Beschädigen oder zerkratzen Sie den Bildschirm nicht mit scharfen Gegenständen. Bedienen Sie den Bild- schirm nicht mit harten Gegenständen. • Beachten Sie bitte auch die Hinweise im Kapitel ALLGEMEINE HINWEISE auf Seite 26. Dieses Symbol macht Sie auf wichtige Informationen und Hinweise im Ihnen vorlie- genden Benutzerhandbuch aufmerksam, die zur Verbesserung der Verkehrssicher- heit und Bedienbarkeit führen.
-
Seite 6: Grundlegende Funktionen
GRUNDLEGENDE FUNKTIONEN BEDIENELEMENTE Generell funktioniert das ESX Gerät wie eine Erweiterung des ab Werk installierten Soundsystems. Die Bedienelemente am Lenkrad und an der Mittelkonsole bleiben erhalten und funktionieren wie zuvor (mit Ausnahme des AUX-Klinkenanschlusses). Der ab Werk installierte Bildschirm in der Mitte des Armaturenbretts wird gegen den Touchscreen-Bildschirm des ESX Gerät ausgetauscht. -
Seite 7: Hauptmenü
HAUPTMENÜ Beim Einschalten des Geräts erscheint zunächst das Hauptmenü. 1. Hier werden die Informationen des werkseitigen Soundsystems und des Bordcomputer angezeigt. Die Darstellung der einzelnen Funktionen wie Radio, Klangregelung und Anzeigen der Klimaanlage werden von ab Werk installierten Komponenten übernommen und entsprechen dem Zustand ab Werk. 2. Touchscreen-Feld zum Starten der Navigation des ESX Geräts. 3. Touchscreen-Feld zum Starten des Musikspielers des ESX Geräts. 4. Touchscreen-Feld zum Starten des Bluetooth™-Menüs des ESX Geräts. 5. Touchscreen-Feld zum Öffnen des weiterführenden Menüs Grundsätzlich laufen auf dem Gerät mehrere Anwendungen gleichzeitig. Wenn aber zu viele Programme gleichzeitig laufen, kann dies eine langsame oder keine Reakti-... -
Seite 8: Navigation
Tippen Sie auf „Menü“. Tippen Sie auf „Optionen“. Tippen Sie auf „System“. Tippen Sie auf „Durchsuchen“. Tippen Sie auf SD und wählen Sie dann die Software auf der MicroSD-Karte per Doppelklick aus. Diese Navigationssoftware wird dann gestartet, sobald Sie „Navigation“ im Menü auswählen. Besuchen Sie www.esxaudio.de/navi für mehr Infos. Hinweis: Sollten Sie versehentlich den Pfad verändert haben und möchten die originale ESX iGO Software verwenden, muss der Pfad immer „\Storage Card\Navione\Navione.exe“ lauten Das Gerät empfängt GPS-Satellitensignale automatisch. Bei schlechten Wetterbe- dingungen oder z.B. beim Durchfahren eines Tunnels könnten diese Signale gestört werden. Dadurch kann es zu einer verzögerter Standortbestimmung kommen. -
Seite 9: Musik
GRUNDLEGENDE FUNKTIONEN MUSIK Sie gelangen in die Audio-Player-Anwendung durch das Antippen des Bedienfelds „Musik“ im Hauptmenü. Der Audio-Player unterstützt die Audiodateiformate MP3, WMA und WAV. Hinweise zur Wiedergabe einer CD finden Sie auf Seite 11. 1. Aktuelle Uhrzeit 8. Fortschrittsbalken der gerade abgespielten Audiodatei. Mit dem Verschieben des Knopfes 2. -
Seite 10: Wiedergabemodus Und Wiedergabeliste
GRUNDLEGENDE FUNKTIONEN Wiedergabemodus und Wiedergabeliste Tippen Sie auf „Menü“ und dann auf: „Scannen“, um jeden Titel in der Wiedergabeliste kurz anzuspie- len. „Zufällig“ für eine zufällige Titel-Reihenfolge aller Titel. „Wiederholen akt. Titel“, um den aktuellen Titel zu wiederholen. „Wiedergabeliste speichern“, um die aktuelle Wiedergabeliste auf „Lokal“ zu speichern. „Liste löschen“, um die aktuelle Wiedergabeliste zu löschen. Unter „Audiodatei öffnen“ finden Sie den Datei-Manager. Da- mit können Sie vom lokalen Datenträger oder angeschlossenen USB-Stick oder der MicroSD-Karte Audiodateien der aktuellen Wiedergabeliste hinzufügen. Bestätigen Sie die Auswahl durch einen Doppelklick. Sobald Sie eine Quelle (USB, SD) auswählen, generiert der Au- dio Player eine Wiedergabeliste aller Lieder, die sich auf dieser befinden. Möchten Sie aber z.B. nur einen bestimmten Ordner wiedergeben, gehen Sie wie folgt vor: 1. Wählen Sie das Menü (Zahnradysymbol) > „Liste löschen“ 2. Wählen Sie erneut das Menü > „Audiodatei öffnen…“ 3. Öffnen Sie die gewünschte Quelle rechts unten (z.B. USB) und öffnen Sie den gewünschten Ordner 4. Markieren Sie mit „Alle selektieren“ alle Lieder und bestä- tigen Sie die Auswahl mit „OK“. 5. Die Wiedergabe beginnt unmittelbar. Der Touchscreen-Bildschirm ermöglicht die Bedienung per Fingerkuppe und mit beiliegendem Stylus-Markierstift. -
Seite 11: Dvd
GRUNDLEGENDE FUNKTIONEN (DVD/CD-Player) Der DVD-Player unterstützt folgende Formate: DVD, DVD-R/RW, DVD+R/RW, VCD, CD, CD-R/RW, MP3. Sie gelangen in die DVD-Anwendung durch das Antippen des Bedienfelds „DVD“ unter „Apps oder die „CD“-Taste am originalen Radio. Tippen Sie während der DVD-Wiedergabe auf eine Stelle im Bildschirm und Sie gelangen in das DVD- Menü. - Seite 12 GRUNDLEGENDE FUNKTIONEN 1. Tippen Sie hier um die Systemeinstellungen 5. Tippen Sie hier, um diverse Informationen des DVD Players zu öffnen. Dort können zum aktuell eingelegtem Medium anzuzeigen. allgemeine Einstellungen, Audio-Einstellungen, Mit erneutem Tippen können Sie diese Anzeige Video-Einstellungen und Sprach-Einstellungen wieder ausblenden. festgelegt werden. 6. Tippen Sie hier, um das Hauptmenü des 2. Tippen Sie hier, um die Audio-Tonspuren der Datenträgers anzuzeigen. DVD durchzuschalten (sofern vorhanden). 7. Tippen Sie hier, um die vorherige Seite des 3. Tippen Sie hier, um die DVD-Untertitel DVD-Menüs wieder zu zeigen. durchzuschalten (sofern vorhanden). HINWEIS: Manche der hier beschriebenen Funk- 4. Tippen Sie hier, um das Titelmenü einzublenden. tionen und Einstellungen sind nur möglich, wenn das eingelegte Medium die jeweiligen Funktionen unterstützt.
-
Seite 13: Bluetooth
Öffnen Sie das Menü „Einstellungen“ auf Ihrem Mobiltelefon und gehen Sie in dessen Bluetooth-Einstellungen. Schalten Sie Bluetooth ein und suchen Sie dann nach kompa- tiblen Geräten. Der Bluetooth-Name des Geräts wird angezeigt. Wählen Sie das ESX Gerät auf der Geräteliste im Mobiltelefon aus und geben Sie dort den PIN-Code 1234 ein. Alternativ können Sie auch Ihr Mobiltelefon unter „Geräte“ suchen und mit dem Gerät verbinden. Sobald Sie Ihr Mobiltelefon einmal mit dem Gerät verbunden haben, wird dieses automatisch immer eine Verbindung mit Ihrem Mobiltelefon herstellen, sobald sich die beiden Geräte in Reichweite befinden. Lassen Sie dafür Bluetooth im Mobiltelefon eingeschaltet. Wenn ein Mobiltelefon bereits auf der Bluetooth-Geräteliste im Gerät... -
Seite 14: Kontakte Und Anruflisten
GRUNDLEGENDE FUNKTIONEN KONTAKTE UND ANRUFLISTEN Jedes Mal, wenn sich Ihr Mobiltelefon per Bluetooth mit dem Gerät verbunden hat, werden Ihre Kontakte und Anruflisten automatisch mit dem Gerät synchronisiert. Tippen Sie auf „Kontakte“. Tippen Sie auf einen Namen, um einen Anruf zu starten. Tippen Sie auf die weiße Suchmaske um Tippen Sie auf „Anruflisten“. innerhalb der Kontaktliste einen Kontakt zu suchen, indem Sie per Tastatur dessen Na- men eingeben. Tippen Sie auf „Verpasste“ zum Aufrufen der Tippen Sie auf „Empfangene“ zum Aufrufen verpassten Anrufe. der bereits empfangenen Anrufe. -
Seite 15: Audiowiedergabe
GRUNDLEGENDE FUNKTIONEN Tippen Sie auf „Gewählte“ zum Aufrufen der Um die Anruflisten und Kontakte zu aktuali- bereits gewählten Anrufe. sieren tippen Sie auf „Jetzt sync.“. TASTATUR Tippen Sie auf „Tastatur“, um die Telefonnummern per Hand einzugeben. Tippen Sie dann auf die gewünschten Nummern und danach auf das grüne Hörersymbol, um den Wahlvor- gang zu starten. Tippen Sie auf das rote Hörersymbol, um den Anruf zu beenden. Sie können auch mit Ihrem Mobiltelefon wählen, doch ist davon während der Fahrt abzuraten. Je nach Land ist das Wählen während der Fahrt zudem nicht erlaubt. Ein eingehender Anruf sollte vom Gerät nicht automatisch angenommen werden. Wenn der Anruf doch automatisch angenommen wird, trennen Sie bitte das Mobil- telefon vom Gerät und koppeln Sie beide Geräte erneut. -
Seite 16: Apps
GRUNDLEGENDE FUNKTIONEN APPS Öffnen Sie das weiterführende Menü durch Antippen des Bedienfelds „Apps“ im Hauptmenü. Das Gerät bietet Ihnen eine Vielzahl von zusätzlichen Anwendungen, die wie nachfolgend beschrie- ben angewendet werden können. Einige dieser Zusatzfunktionen benötigen entsprechendes Zubehör. 1. Tippen Sie hier, um das Filme-Menü einzublenden. 6. Tippen Sie hier, um den Dateien-Manager zu öffnen. -
Seite 17: Linkpod (Optional)
GRUNDLEGENDE FUNKTIONEN LinkPod (optional) Verbinden Sie Ihren iPod™ bzw. Ihr iPhone™ per USB mit dem ESX Gerät. Die Akku-Ladefunktion erfolgt sobald das Gerät eingeschaltet ist. Bei älteren iPod™-Modellen kann es vorkommen, dass diese nach dem Ausschalten des Geräts nicht erkannt werden. Klemmen Sie in diesem Fall den iPod™ ab und wieder an. Die Bedienoberfläche ist genau der Bedienoberfläche des iPod™ nachempfunden. Sie erhalten durch die unteren Bedienfelder Zugriff auf den iPod™ und dessen Inhalt und Wiedergabelisten. Durch Antippen des Bedienfelds „MENÜ“ und „Media Library“ können die gewünschten Wiedergabe-Einstellungen vorgenommen werden. Bitte vermeiden Sie ein Abklemmen des iPod/iPhone™ während des laufenden Betriebs. -
Seite 18: Tv (Optional)
GRUNDLEGENDE FUNKTIONEN (optional) Das Gerät bietet die Möglichkeit, einen separaten Empfänger (DAB oder DVBT) für den Empfang von digitalem Fernsehen anzuschließen. Durch die richtige Verbindung per separat erhältlichem An- schlusskabel ist die Bedienung der TV-Funktion per Touch- screen-Steuerung möglich. Es ist jedoch auch möglich, einen anderen DVBT-Empfänger zu verwenden. Allerdings ist dieser dann nur mit dessen Fernbedienung steuerbar. Hinweise zur Bedienung, Installation und zum Funktionsumfang entnehmen Sie bitte der Bedienungsanleitung des Empfängers. Optional besteht die Möglichkeit, einen externen, digitalen Radio-Empfänger (DAB, DAB+) einzubinden. Je nach Modell und Ausführung ist dieser dann per Touchscreen bedienbar. -
Seite 19: Internet (Optional)
GRUNDLEGENDE FUNKTIONEN Tippen Sie auf „Optionen“ um Dateioperationen vorzunehmen, wie z.B. das Löschen oder Kopieren von Dateien. Durch die Kopierfunktion ist es möglich, Dateien an einen anderen Speicherort bzw. auf einen anderen Datenträger zu bewegen. Nachdem Sie ein Bild geöffnet haben, können Sie eine Dia- show aller im Verzeichnis gespeicherten Bilder starten. Tip- pen Sie dazu auf das Bild und die Wiedergabeoptionen werden eingeblendet. Tippen Sie auf „Info“ um die Speicherinformationen der einzel- nen Speicherorte anzuzeigen. Dort können Sie einsehen, welche Dateiformate welche Spei- cherkapazität auf welchem Datenträger belegen. Die Belegung des jeweiligen Dateiformats ist in Prozent und in Kilobyte/Megabyte/Gigabyte angegeben. -
Seite 20: Optionen
GRUNDLEGENDE FUNKTIONEN Optionen Öffnen Sie dieses Menü vom HAUPTMENÜ aus durch das Antippen von „Menü“ und „Optionen“. Spracheinstellung Tippen Sie auf „Skin“. Wählen Sie die gewünschte Sprache aus. Tippen Sie auf „Anwenden“. Benutzeroberfläche Tippen Sie auf „Skin“. Tippen Sie auf das Menü „Skins“ und wählen Sie das gewünschte Design-Thema aus. Tippen Sie auf „Anwenden“. Betriebssystem Unter „System“ finden Sie Informationen zum Betriebssystem. Shell: Versionsnummer der Benutzeroberfläche OS: Versionsnummer des Betriebssystems MCU: Versionsnummer des CAN-BUS Protokolls Prüfen Sie unter www.esxaudio.de/navi, ob eine Aktualisie- rung des Betriebssystems verfügbar ist oder fragen Sie Ihren Fachhändler. Folgen Sie dann bitte den Installationshinweisen, die einem etwaigen Update beiliegen. Während Sie das Betriebssystem aktualisieren, dürfen Sie unter keinen Umständen die Zündung ausschalten. - Seite 21 GRUNDLEGENDE FUNKTIONEN Bildschirm Tippen Sie auf „Bildschirm“. Stellen Sie gewünschte Bildschirm-Hellig- keit durch Ziehen des Statusbalkens ein. Aktivieren Sie unter „CCD Kamera“ die optional an das Gerät angeschlossene Rückfahrkamera. Sobald der Rückwärtsgang eingelegt wird, wird die Video-Übertragung der Kamera auto- matisch auf dem Bildschirm eingeblendet. Kalibrierung der Touchscreen-Bedienung Sollte die Touchscreen-Funktion ab Werk oder nach einem Update nicht korrekt funktionieren, können Sie diese neu kalibrieren. Gehen Sie dazu wie folgt vor: Tippen Sie auf „System“. Tippen Sie auf „Kalibrierung“. Tippen Sie mit dem beiliegenden Stylus-Markierstift auf das „+“. Dieses wird dann an eine andere Stelle verschoben. Tippen Sie dann abermals auf das „+“ und wiederholen Sie diesen Vorgang bis die Ka- librierung abgeschlossen ist. Bestätigen Sie die Kalibrierung und das Betriebssystem übernimmt die neue Einstellung.
- Seite 22 GRUNDLEGENDE FUNKTIONEN Datum/Uhr Tippen Sie auf „Datum/Zeit“. Wählen Sie eine „Zeitzone“ aus. Stellen Sie das Datum ein. Stellen Sie die Uhrzeit ein. Tippen Sie rechts oben, um auf Sommerzeit Tippen Sie auf „Anwenden“. umzustellen. Tippen Sie links unten um das Zeitformat auf die 12-Stunden-Anzeige zu stellen (AM/PM). Bitte nehmen Sie komplexere Einstellungen als Fahrer grundsätzlich nur vor, wenn Sie das Fahrzeug geparkt haben. Ansonsten ist die Verkehrssicherheit erheblich gefährdet und Sie können auf Gefahren im Verkehr nicht rechtzeitig reagieren.
-
Seite 23: Audio
Sie können die Audio Einstellungen über „Apps“ durch das Antippen des Bedienfelds „Audio“ öffnen. Klangsteuerung/Lautstärke Die Klangsteuerung über die Tasten der Mittelmittel- Hier können Sie die Einstellungen von Bass/ konsole hat sich nach dem Einbau des ESX Geräts Mitte/Höhen sowie die Gerätelautstärke be- nicht geändert. Nehmen Sie gegebenenfalls das einflussen. Beachten Sie aber unbedingt, Original-Benutzerhandbuch des Radios zur Hand. dass hiervon nur die Audioquellen des ESX Gerätes (wie Navigation, Filme, iPod) beein- flusst werden. Wir empfehlen die grundsätz- lichen Klangeinstellungen direkt am Original- Radio vorzunehmen. Unter „Lautstärkevoreinstellungen“ links Steht „Audio-Mixer“ auf „AN“, ist die können Sie die Lautstärke der einzelnen An- Sprachausgabe des Navigationssystems wendungen aufeinander abstimmen. Tippen... -
Seite 24: Benutzerdefinierte Einstellungen
BENUTZERDEFINIERTE EINSTELLUNGEN Menü-Belegung Sie haben die Möglichkeit, das Apps-Menü nach Ihren Wünschen anzuordnen. Um die Position eines Bedienfelds zu ändern, drücken und hal- ten Sie das jeweilige Bedienfeld für ca. 5 Sekunden im Haupt- menü oder „Apps“-Menü, bis die gestrichelten Linien zu sehen sind. Sie können dann die Position des Bedienfelds ändern, indem Sie dieses durch Gedrückthalten an eine andere beliebige Stel- le im Menü schieben. Um ein Bedienfeld neu zu belegen, berühren Sie dieses etwa 2-5 Sekunden um in das Bearbeitungsmenü des Felds gelan- gen. Tippen Sie auf „Löschen“, um das Bedienfeld zu entfer- nen. Tippen Sie auf „Editieren“, um eine andere Anwendung aus- zuwählen oder tippen Sie „Default“, um die ursprüngliche Ein- stellung wieder herzustellen. Unter „Editieren“ können Sie dann eine Anwendung aus der Liste wählen, um das ausgewählte Bedienfeld damit zu bele- gen. Die möglichen Anwendungen können von der Abbildung abweichen bzw. sind vom Gerät oder dem KFZ abhängig. Es besteht auch die Möglichkeit ein Bedienfeld mit einem kom- patiblen Programm (.EXE) zu belegen, welches auf den verfüg- baren Speichermedien abgelegt ist. Wählen Sie dieses über das Feld „Durchsuchen“ aus. -
Seite 25: Hintergrundbild
BENUTZERDEFINIERTE EINSTELLUNGEN Hintergrundbild Sie haben die Möglichkeit, das Hintergrundbild nach Ihren Wünschen zu gestalten. Kopieren Sie zu- nächst die Datei auf die MicroSD-Karte, einen USB-Stick oder auf die lokale Festplatte. Tippen Sie auf „Apps“. Tippen Sie auf „Optionen“. Tippen Sie unter „Hintergrundbild“ auf Wählen Sie eine Datei per Doppelklick aus. „Durchsuchen“ Tippen Sie dann auf „Anwenden“ um die Alternativ können Sie ein bereits geöffnetes Bild als Hintergrundbild verwenden. Tippen Auswahl zu bestätigen, bzw. „Löschen“ un- Sie auf „Optionen“ und wählen Sie „Als Hin- ten, um eine eingestellte Datei zu entfernen. -
Seite 26: Startbild
BENUTZERDEFINIERTE EINSTELLUNGEN Startbild Sie haben die Möglichkeit, das Startbild (Bootlogo) des Geräts nach Ihren Wünschen zu gestalten. Kopieren Sie zunächst die Datei auf die MicroSD-Karte, einen USB-Stick oder auf die lokale Festplatte. Öffnen Sie die Datei per Doppelklick im Da- Tippen Sie auf „Optionen“ und wählen Sie tei-Manager. -
Seite 28: Fehlerbehebung
FEHLERBEHEBUNG Wenn die folgenden Hinweise zur Fehlerbehebung nicht zur Lösung des jeweiligen Problems führen und die Fehlfunktion weiter besteht, wenden Sie sich bitte an einen autorisierten Reparatur-oder Installationsservice. Öffnen Sie keinesfalls das Gerät oder versuchen Sie es nicht selbst zu reparieren. Dies könnte das Gerät und elektronische Komponenten in Ihrem Fahrzeug ernsthaft beschädigen bzw. könnte dadurch die Garantieleistung des Geräts verfallen. Besuchen Sie unsere ständig aktualisierte FAQ-Seite unter www.esxaudio.de/navi. Probleme Gründe Gegenmaßnahmen Startvorgang Das ESX-Gerät lässt sich nicht ein- Das ESX-Gerät benötigt die einge- Schalten Sie die Zündung ein. schalten, z.B. nur das Radio ist hörbar. schaltete Zündung. Das Gerät lässt sich nicht einschalten. Eine Sicherung in der Fahrzeugelekt- Tauschen Sie die defekte Sicherung ronik ist defekt. gegen eine neue gleichen Typs mit gleichem Sicherungswert. Bildschirm Ungenaue oder verzögerte Eingabe... - Seite 29 Kabel durch ein neues. Das Gerät ist nicht kompatibel. Führen Sie gegebenenfalls ein Software-Update durch oder probieren Sie ein anderes Gerät aus. USB-Stick bzw. MicroSD-Karte wird Falsches Speicher- oder Datenfor- Formatieren Sie den Datenträger auf nicht erkannt. mat. das MS-DOS-Dateisystem FAT32, mit max. 32GB Dateigröße oder auf das mit Windows CE-kompatible Format exFAT. Der werksseitige AUX-Anschluss des Dies ist kein Fehler. Systembedingt Verwenden Sie den AV-Anschluss Fahrzeugs funktioniert nicht mehr. kann der werksseitige AUX- (Cinch) des ESX Gerätes. Anschluss nicht mehr verwendet werden. Internet Die Internet-Verbindung ist nicht Es ist kein 3G-Empfang in dem Fahren Sie weiter bis das möglich. Gebiet vorhanden, in dem Sie sich 3G-Signal wieder verfügbar ist. gerade befinden. Die eingelegte SIM-Karte ist defekt Überprüfen Sie die SIM-Karte und oder falsch eingelegt. ersetzen Sie gegebenenfalls durch eine neue. Die eingelegte SIM-Karte ist nicht Kontaktieren Sie Ihren Vertragspartner mehr aktiv. der SIM-Karte.
- Seite 30 Das Navigationssystem wählt nicht Die Navigationssoftware berücksich- In der Regel wählt die Navigations- den kürzesten Weg. tigt viele Faktoren bei der Festlegung software eine Route die einen guten einer Route, wie z.B. die Beschaf- Kompromiss darstellt und meist am fenheit der Straßen, Verkehrsregeln, schnellsten zum Ziel führt. Einbahnstraßen, Hauptverkehrsstra- ßen, usw. Auf der angezeigten Landkarte Die Anzeige der Landkarte ist unter Ändern Sie das Verhältnis der Anzei- ist nichts zu sehen. Umständen auf eine zu große oder zu gegröße, um die angezeigte Landkarte kleine Anzeigegröße eingestellt. wieder richtig zu sehen. Ein kurzzeitiger Verlust des GPS- Fahren Sie weiter bis das GPS-Signal Signals. wieder verfügbar ist. Fehlerhaftes Kartenmaterial. Wenn Sie die ESX iGO Software verwenden, Kontaktieren Sie den iGO Support z.B. mit der „Naviextras Toolbox“...
- Seite 31 Keine Bluetooth Audiowiedergabe. Die Bluetooth-Audiowiedergabe ist Aktivieren Sie Funktion in den Einstel- am Telefon deaktiviert. lungen Ihres Telefons. Der Bluetooth-Standard des Telefons Benutzen Sie ein kompatibles Telefon. ist nicht kompatibel. Rückfahrkamera Es ist kein Bildsignal auf dem Bild- Die Kamera wurde nicht korrekt an Überprüfen Sie die Verkabelung auf schirm zu sehen. das Gerät angeschlossen. etwaige Fehler. Die Kamera wurde nicht korrekt Überprüfen Sie die Installation auf installiert. etwaige Fehler. Das Rückwärtsgang-Signal (Reverse) Überprüfen Sie den korrekten ist nicht am ESX-Gerät angeschlos- Anschluss wie in der Einbauanleitung beschrieben. Falsches Kamera-Video-Format Ersetzen Sie die Kamera durch ein oder inkompatibles Modell. kompatibles Modell oder prüfen Sie die Bedienungsanleitung der Kamera (PAL oder NTSC). Multifunktionslenkrad Keine oder nur fehlerhafte Bedienung Ihr Fahrzeug ist dafür nicht vorberei- Suchen Sie einen spezialisierten des Geräts möglich. tet oder es liegt ein CAN-Bus-Fehler Fachhändler auf. vor.
-
Seite 32: Allgemeine Hinweise
ALLGEMEINE HINWEISE Pflege und Wartung Dieses Gerät verfügt über hochpräzise und empfindliche Technik und sollte stets mit Vorsicht behandelt wer- den. Bitte beachten Sie die folgenden Tipps, um die Garantieleistung nicht zu gefährden und die Lebensdauer des Gerätes zu verlängern. • Kinder unter 12 Jahren sollten das Gerät nicht bedienen. Halten Sie das Gerät selbst, sowie alle Zubehörteile von Kleinkindern fern. • Halten Sie das Gerät und seine Umgebung trocken. Die Einwirkung von Wasser, Flüssigkeiten oder Feuchtigkeit kann zu Schäden am Fahrzeug, am Gerät selbst oder zu Verletzungen führen. • Setzen Sie das Gerät und seine Komponenten nicht übermäßiger Hitze aus. Ist das Gerät sehr hohen Temperaturen ausgesetzt, könnte die Lebensdauer der elektrischen Komponenten beeinträchtigt werden. • Setzen Sie das Gerät und seine Komponenten nicht übermäßiger Kälte aus. Extreme Temperatur- schwankungen können Feuchtigkeit im Inneren des Gerätes oder das Brechen bestimmter Komponenten im Innern des Geräts verursachen. • Lassen Sie das Gerät nicht fallen und vermeiden Sie heftige Stöße oder übermäßiges Schütteln. • Reinigen Sie das Gerät keinesfalls mit starken chemischen Reinigungsmittel, Verdünner oder Wasser. Benutzen Sie dafür am besten ein leicht angefeuchtetes Baumwolltuch mit sanfter Oberfläche. • Tauschen Sie eine defekte Sicherung nur gegen ein neues Exemplar mit identischen Werten. Bevor Sie eine defekte Sicherung austauschen, überprüfen Sie zunächst was die Ursache für den Kurzschluss war. Überprüfen Sie zunächst die Kabel der Spannungsversorgung. Sollte die Sicherung erneut defekt gehen, liegt ein Fehlfunktion im Gerät vor. Wenden Sie sich dann bitte an einen autorisierten Fachhändler. Garantiehinweis Die Garantieleistung entspricht der gesetzlichen Regelung im jeweiligen Land. Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung der Strichcodekennzeichnung, Naturkatast- rophen, jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autori- sierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigt, weil in inkompe- tenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einherge- hen. Schäden am Betriebssystem oder Datenverluste, welche durch Fehlbedienung oder durch Fremdsoftware bzw. durch Computerviren verursacht wurden, sind ebenfalls von der Garantie ausgeschlossen. Retournieren Sie das Produkt bei einem Defekt zusammen mit einer Kopie des Kaufbelegs und einer detaillier- ten Fehlerbeschreibung an den Fachhändler, von dem Sie das Produkt gekauft haben. Wichtiger Hinweis: Bei Verlust oder Beschädigung der Micro-SD-Speicherkarte, auf der sich die Navigationssoftware befindet, erlischt die dazu gehörende Navigationskarten-Lizenz. In diesem Fall muss eine neue Software-Lizenz zusam- men mit einer neuen Micro SD-Speicherkarte erworben werden. -
Seite 33: Rechtliche Hinweise
ALLGEMEINE HINWEISE Rechtliche Hinweise • ESX bzw. die Audio Design GmbH sind in keiner Weise mit dem Fahrzeughersteller oder einer seiner Toch- tergesellschaften oder Partnerunternehmen verbunden oder handeln in deren Auftrag oder mit deren Au- torisierung. • Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber. • Das Benutzerhandbuch wurde mit der größtmöglichen Sorgfalt erstellt. • Sollten Sie das Gerät entsorgen müssen, sollten Sie beachten, dass Elektrogeräte nicht im Hausmüll entsorgt werden dürfen . Entsorgen Sie das Gerät in einer geeigneten Recycling-Einrichtung und beachten Sie dabei die lokalen Müllverordnungen. Sie können sich dazu bei Ihren kommunalen Behörden oder im Fachhandel informieren lassen. • Technische Änderungen und Irrtum vorbehalten. Aufgrund fortlaufender Weiterentwicklungen ist es möglich, dass die in diesem Benutzerhandbuch enthalte- nen Hinweise und Informationen nicht vollständig dem Auslieferungszustand des Geräts entsprechen. Besuchen Sie deshalb in regelmäßigen Abständen www.esxaudio.de/navi im Internet, um etwas über etwa- ige Zusatzinformationen und Software Updates zu erfahren. Kundenservice In der Regel sollte die Montage und Installation des Geräts von einem geschulten und technisch versierten Spezialisten durchgeführt werden. Wenden Sie sich bei Problemen mit dem Gerät an Ihren Fachhändler oder an die Serviceabteilung von Audio Design unter Tel. +49 (0) 7253 - 94 65 95 oder per E-Mail an navi@esxaudio.de. Konformitätserklärung Inverkehrbringer: Audio Design Lautsprecher Vertriebs GmbH Am Breilingsweg 3, DE-76709 Kronau Hiermit erklärt die Audio Design GmbH, dass sich dieses Gerät ESX VN709 OP-ASTRA in Übereinstimmung mit den grundlegenden Anforderungen und relevanten Vorschriften der folgenden Richtlinie befindet: R&TTE Richtlinie 1999/5/EG... - Seite 34 NOTIZEN...
- Seite 35 NOTIZEN...
- Seite 36 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxaudio.de - www.audiodesign.de ©2015 All Rights Reserved...
