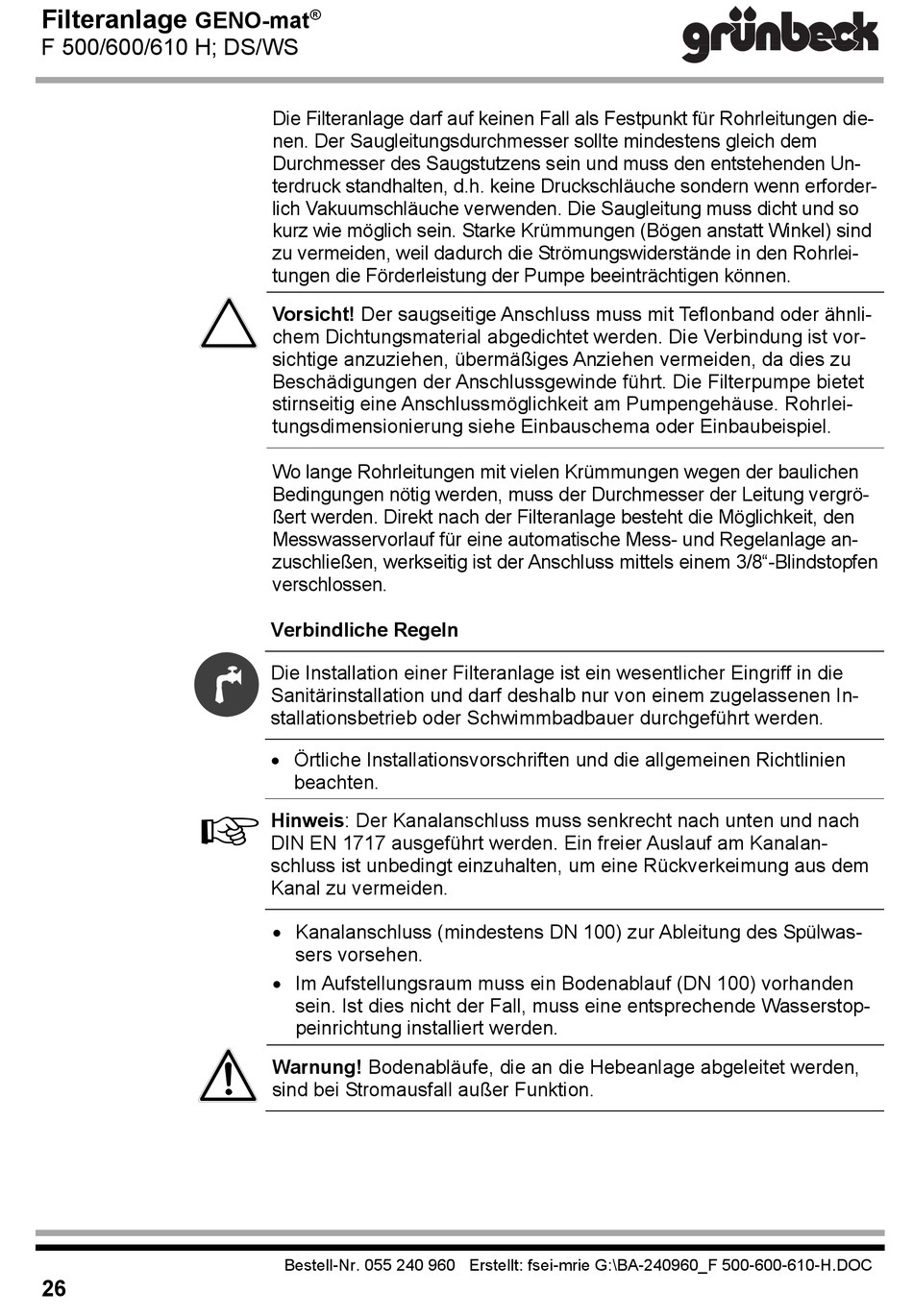

Filteranlage
GENO-mat
F 500/600/610 H; DS/WS
26
®
Die Filteranlage darf auf keinen Fall als Festpunkt für Rohrleitungen die-
nen. Der Saugleitungsdurchmesser sollte mindestens gleich dem
Durchmesser des Saugstutzens sein und muss den entstehenden Un-
terdruck standhalten, d.h. keine Druckschläuche sondern wenn erforder-
lich Vakuumschläuche verwenden. Die Saugleitung muss dicht und so
kurz wie möglich sein. Starke Krümmungen (Bögen anstatt Winkel) sind
zu vermeiden, weil dadurch die Strömungswiderstände in den Rohrlei-
tungen die Förderleistung der Pumpe beeinträchtigen können.
Vorsicht! Der saugseitige Anschluss muss mit Teflonband oder ähnli-
chem Dichtungsmaterial abgedichtet werden. Die Verbindung ist vor-
sichtige anzuziehen, übermäßiges Anziehen vermeiden, da dies zu
Beschädigungen der Anschlussgewinde führt. Die Filterpumpe bietet
stirnseitig eine Anschlussmöglichkeit am Pumpengehäuse. Rohrlei-
tungsdimensionierung siehe Einbauschema oder Einbaubeispiel.
Wo lange Rohrleitungen mit vielen Krümmungen wegen der baulichen
Bedingungen nötig werden, muss der Durchmesser der Leitung vergrö-
ßert werden. Direkt nach der Filteranlage besteht die Möglichkeit, den
Messwasservorlauf für eine automatische Mess- und Regelanlage an-
zuschließen, werkseitig ist der Anschluss mittels einem 3/8"-Blindstopfen
verschlossen.
Verbindliche Regeln
Die Installation einer Filteranlage ist ein wesentlicher Eingriff in die
Sanitärinstallation und darf deshalb nur von einem zugelassenen In-
stallationsbetrieb oder Schwimmbadbauer durchgeführt werden.
Örtliche Installationsvorschriften und die allgemeinen Richtlinien
beachten.
Hinweis: Der Kanalanschluss muss senkrecht nach unten und nach
DIN EN 1717 ausgeführt werden. Ein freier Auslauf am Kanalan-
schluss ist unbedingt einzuhalten, um eine Rückverkeimung aus dem
Kanal zu vermeiden.
Kanalanschluss (mindestens DN 100) zur Ableitung des Spülwas-
sers vorsehen.
Im Aufstellungsraum muss ein Bodenablauf (DN 100) vorhanden
sein. Ist dies nicht der Fall, muss eine entsprechende Wasserstop-
peinrichtung installiert werden.
Warnung! Bodenabläufe, die an die Hebeanlage abgeleitet werden,
sind bei Stromausfall außer Funktion.
Bestell-Nr. 055 240 960 Erstellt: fsei-mrie G:\BA-240960_F 500-600-610-H.DOC
