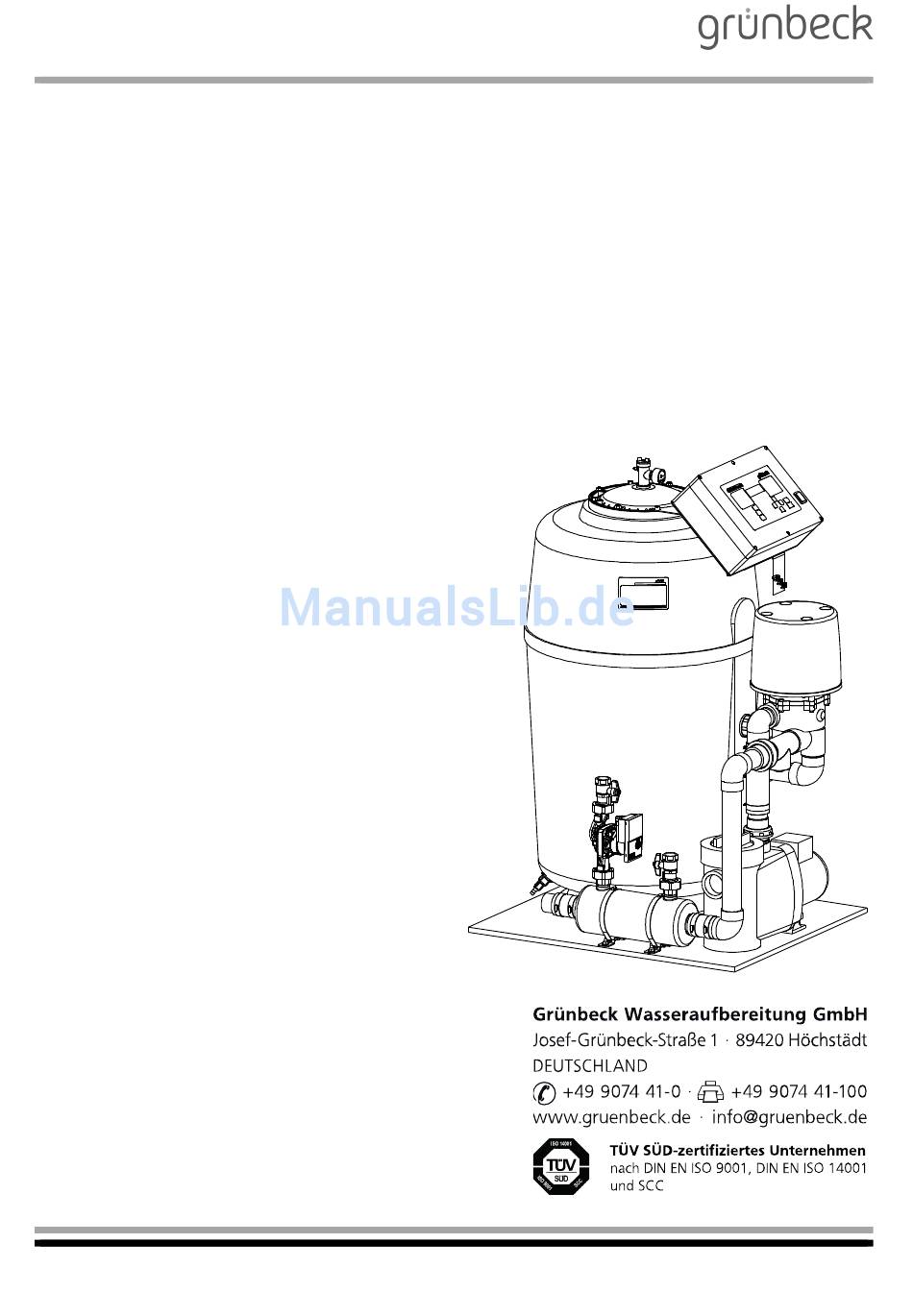

- Seite 1 Betriebsanleitung Filteranlage GENO-mat ® F 500/600 AK; DS/WS ® mit GENO -BW-tronic Stand August 2016 Bestell-Nr. 055 240 963...
-
Seite 2: Inhaltsverzeichnis
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Inhaltsübersicht A Allgemeine Hinweise ............ 5 1 Vorwort 2 Hinweise zum Benutzen der Betriebsanleitung 3 Allgemeine Sicherheitshinweise 4 Transport und Lagerung 5 Entsorgung von Altteilen und Betriebsstoffen B Grundlegende Informationen ........9 1 Gesetze, Verordnungen, Normen 2 Badewasserparameter 3 Verfahrensbeschreibung 4 Arbeitsweise... - Seite 3 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Impressum Alle Rechte vorbehalten. © Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf – auch auszugsweise – nur mit aus- drücklicher, schriftlicher Genehmigung durch die Firma Grünbeck Wasseraufbereitung in fremde Sprachen übersetzt, nachgedruckt, auf Datenträgern gespeichert oder sonst wie vervielfältigt werden.
-
Seite 4: Eu-Konformitätserklärung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS EU-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. -
Seite 5: Allgemeine Hinweise
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck ent- schieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasserproblem die maß- geschneiderte Lösung. -
Seite 6: Hinweise Zum Benutzen Der Betriebsanleitung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2 | Hinweise zum Benutzen der Betriebsanleitung Diese Betriebsanleitung richtet sich an die Betreiber unserer Anlagen. Sie ist in mehrere Kapitel gegliedert, die alphabetisch bezeichnet und in der Inhaltsübersicht auf Seite 2 zusammengestellt sind. Um Infor- mationen zum gewünschten Thema zu finden, suchen Sie zunächst auf Seite 2 das zutreffende Kapitel. -
Seite 7: Schutz Vor Wasserschäden
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3.2 Betriebspersonal An der Anlage dürfen nur Personen arbeiten, die diese Betriebs- anleitung gelesen und verstanden haben. Dabei sind insbesondere die Sicherheitshinweise strikt zu beachten. 3.3 Bestimmungsge- Die Anlage darf nur zu dem Zweck verwendet werden, der in der Produktbeschreibung (Kapitel C) beschrieben ist. -
Seite 8: Transport Und Lagerung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4 | Transport und Lagerung Vorsicht! Die Anlage kann durch Frost oder hohe Temperaturen be- schädigt werden. Um Schäden zu vermeiden: Frosteinwirkung bei Transport und Lagerung verhindern! Anlage nicht neben Gegenständen mit starker Wärmeabstrahlung auf- stellen oder lagern. -
Seite 9: Grundlegende Informationen
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Die Wasserqualität im Privatschwimmbad unterliegt keiner gesetzli- chen Vorgabe, da ausschließlich dem Betreiber bekannte Personen (z. B. Familienmitglieder) das Schwimmbad nützen. Zur Aufrechter- haltung einer angenehmen Wasserqualität empfehlen wir die DIN 19643 als Orientierungshilfe zu verwenden: „Das Füllwasser muss seuchen- und allgemeinhygienisch Trinkwas- sereigenschaften aufweisen. - Seite 10 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Abb. B-1: Chlorwirksamkeit Chlor ist wegen seiner hohen Wirksamkeit wohl das am meisten ver- 2.2 Chlorverfahren wendete Desinfektionsprodukt. Das Gesamtchlor setzt sich aus dem freien und gebundenen Chlor zusammen. Für den typischen „Hallen- badgeruch“...
-
Seite 11: Wasserhärte
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Zur Vermeidung von Kalkablagerungen im Becken und zur Reduzie- 2.4 Wasserhärte rung von Kalkausfällungen im Erwärmungssystem empfehlen wir ent- härtetes Wasser für die Schiwmmbadbefüllung bzw. Nachspeisung zu verwenden. Hinweis: Wir empfehlen den Einbau einer Enthärtungsanlage ab einer Wasserhärte >... - Seite 12 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4.2 Rückspülen Da das Filtermaterial den Schmutz aus dem Beckenwasser zurück- hält, steigt der Fließwiderstand aufgrund des angesammelten Schmutzes an. Dadurch wird die Druckanzeige (Manometer) anstei- gen und der Durchfluss abnehmen. Steigt der Druck um 0,2 – 0,3 bar über den Ausgangsdruck, oder fällt der Durchfluss unter die ge- wünschte Durchflussrate muss der Filter rückgespült werden, jedoch ist mindestens einmal wöchentlich eine Rückspülung durchzuführen.
-
Seite 13: Produktbeschreibung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Produktbeschreibung 1 | Typenschild Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild Ihrer Filteranlage angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendi- gen Daten stets griffbereit zu haben. ®... -
Seite 14: Filteranlagenkomponenten
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2 | Filteranlagenkomponenten ® 2.1 GENO-mat F 500 AK, DS/WS zum Becken Heizungsvorlauf zum Kanal vom Becken Typenschild Automatik-Mehrwegeventil Montageplatte Messwasserentnahme Filterbehälter Umwälzpumpe Steuerung GENO ® -BW-tronic Edelstahlwärmetauscher Heizungsrücklauf Automatik-Stellantrieb Temperaturfühler Heizungsumwälzpumpe Abb. C-1: Komponenten Filteranlagen GENO-mat ®... - Seite 15 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2.2 GENO-mat ® F 600 AK, DS/WS vom Becken Filterbehälter Messwasserentnahme Edelstahlwärmetauscher Typenschild Umwälzpumpe zum Becken Entlüftungseinrichtung Montageplatte ® Heizungsrücklauf Steuerung GENO -BW-tronic Temperaturfühler Heizungsumwälzpumpe Automatik-Stellantrieb Heizungsvorlauf Automatik-Mehrwegeventil Abb. C-2: Komponenten Filteranlagen GENO-mat ®...
-
Seite 16: Technische Daten
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3 | Technische Daten ® Die Filteranlagen GENO-mat F 500/600 AK sind für Privatschwimmbä- der mit einem Beckeninhalt bis ca. 35 m³ bzw. 70 m³ geeignet und wer- den mit einem Automatik-Mehrwegeventil ausgeliefert. Die äußere und innere PVC-Verrohrung ist in DN 40 ausgeführt. - Seite 17 Filteranlage ® GENO-mat F 500/600 AK; DS/WS ® Abb. C-3: Maßzeichnung Filteranlage GENO-mat F 500 AK ® Abb. C-4 :Maßzeichnung Filteranlage GENO-mat F 600 AK Bestell-Nr. 055 240 963 Erstellt: fsei/mrie G:\BA-240963_F 500-600-AK.DOC...
- Seite 18 Filteranlage ® GENO-mat F 500/600 AK; DS/WS ® Tabelle C-1: Technische Daten/Maße Filteranlage GENO-mat 500 AK; DS 500 AK; WS 600 AK; DS 600 AK; WS Anschlussdaten Anschlussnennweite Badewasser R 2“ / DN 40 Nennweite Kanalanschluss DN 100 Anschlussnennweite Heizung R 1“...
-
Seite 19: Bestimmungsgemäße Verwendung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4 | Bestimmungsgemäße Verwendung ® Die Filteranlagen der Baureihe GENO-mat F sind zur Filtration und Er- wärmung von Beckenwasser im privaten Bereich konzipiert. Die Um- wälzpumpe fördert das Beckenwasser aus dem Rohwasserspeicher oder über den Oberflächenabsauger (Skimmer) zur Filteranlage, in wel- cher die Schmutzteilchen abfiltriert werden. -
Seite 20: Lieferumfang
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 6 | Lieferumfang Filteranlage kpl. montiert, anschlussfertig, Verrohrung in DN 40. 6.1 Grundausstattung Betriebsanleitung. 6.2 Zubehör Hinweis: Es ist möglich, bestehende Filteranlage mit Zubehör nach- zurüsten. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen gern für nähere Informationen zur Verfügung. - Seite 21 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 6.3 Verbrauchs- Um den zuverlässigen Betrieb der Filteranlage zu sichern, sollten Sie nur Original-Verbrauchsmaterialien verwenden. material Abb. C-5: Schüttschema zu GENO-mat ® F 500 200 840 Quarzsand-Filterfüllung F 500 (A) Tragschicht 25 kg (Körnung 1,0 bis 2,2 mm) (B+C) Filterschicht 37,5 kg (Körnung 0,4 bis 0,8 mm) (D+E) Freibord (kein Filtermaterial) 240 180...
- Seite 22 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 200 560 Quarzsand-Filterfüllung F 600 (A) Tragschicht 50 kg (Körnung 3,0 bis 5,6 mm) (B) Filterschicht 75 kg (Körnung 1,0 bis 2,2 mm) (C) Filterschicht 75 kg (Körnung 0,4 bis 0,8 mm) (D) Freibord (kein Filtermaterial) 200 565 Hydroanthrasit-Filterfüllung F 600 (A) Tragschicht 50 kg (Körnung 3,0 bis 5,6 mm)
-
Seite 23: D Installation
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Installation 1 | Allgemeine Einbauhinweise Der Aufstellort muss genügend Platz bieten, ein ausreichend großes und belastbares Fundament ist vorzusehen. Der Technikraum muss eine Belüftung und einen Kanalanschluss besitzen, des Weiteren muss der Technikraum frostsicher sein. Die notwendigen Anschlüsse sind vor Beginn der Installationsarbeiten einzurichten. -
Seite 24: Hydraulische Installation
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3 | Hydraulische Installation Touchpanel 5,7“ Bodenablauf Mess- und Regelanlage GENO ® -CPR-tronic 02 family Messwasserentnahme Bauseitige Absperrventile Heizungsrücklauf GENO ® -UV 120 I Heizungsvorlauf pH-Dosieranlage GENODOS ® Messwasserrückführung Chlor-Dosieranlage GENODOS ® Dosierabstand (> 0,5 m) Kanalleitung Freier Auslauf nach DIN-EN 1717 Abb. - Seite 25 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Die Filteranlage darf auf keinen Fall als Festpunkt für Rohrleitungen dienen. Der Saugleitungsdurchmesser sollte mindestens gleich dem Durchmesser des Saugstutzens sein und muss den entstehenden Unterdruck standhalten, d.h. keine Druckschläuche sondern wenn erforderlich Vakuumschläuche verwenden. Die Saugleitung muss dicht und so kurz wie möglich sein.
-
Seite 26: Filterfüllungen
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4 | Filterfüllungen ® 4.1 Filteranlage GENO-mat F 500 AK Hinweis: Automatik-Mehrwegeventil demontieren, Filterdüsen auf Unversehrtheit überprüfen und vor der Filterbefüllung das Steigrohr mit der mitgelieferten Befüllungs- und Zentrierungshilfe aus Karton verschließen. Filterbehälter zu ca. 1/3 mit Wasser befüllen, dadurch verteilt sich das Filtermaterial gleichmäßiger und die unteren Filterdü- sen werden geschützt. - Seite 27 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4.2 Filteranlage GENO-mat ® F 600 AK Hinweis: Schwarzen Behälterdeckel demontieren, Filterdüsen auf Unversehrtheit überprüfen und vor der Filterbefüllung den oberen Trichter (z. B. stabile Tüte) verschließen. Filterbehälter zu ca. 1/3 mit Wasser befüllen, dadurch verteilt sich das Filtermaterial gleichmäßi- ger und die unteren Filterdüsen werden geschützt.
-
Seite 28: Elektrische Installation
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 5 | Elektrische Installation Die elektrische Installation darf nur von einem zugelassenen Elektro- Fachmann nach den Vorschriften der Elektro-Versorgungs- Unternehmen (EVU) und den gültigen VDE-Bestimmungen durchge- führt werden. Eine FI-Schutzeinrichtung (Auslösestrom 30 mA) ist bauseits vorzusehen. - Seite 29 Filteranlage ® GENO-mat F 500/600 AK; DS/WS 5.1 Anschlussschaltbild Grundplatine (GENO ® -BW-tronic) Netzzuleitung 230 V / 50 Hz oder 400 V / 50 Hz Filterpumpe Reservierte Klemmen Netzausgang 1 F1 T10A Netzausgang 2 F3 T10A F4 T0,5A Heizungs-Umwälzpumpe Elektronik Magnetventil Frischwasser Motorventil Anforderung Heizung...
- Seite 30 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Fü r Vernetzung: J umper gesteckt, wenn BW-tronic ein E ndgerät ist 75 76 77 Fü r Vernetzung: J umper offen, wenn BW-tronic kein E ndgerät ist B GND J 1 J 2 Abb.
- Seite 31 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Elektrischer Anschluss Funktion Anmerkung Netzzuleitung L1 Bauseitige Absicherung 16 A träge. Bei Wechselstrom-Pumpen mit Stromaufnahme > 7 A die Netzzuleitung L2 Klemmen 1 und 2 miteinander brücken. Netzzuleitung L3 Netzzuleitung /Filterpumpe N Netzzuleitung PE Reserviert Warnung! Unter keinen Umständen ändern oder zusätzlich etwas anschließen!
-
Seite 32: Funktion
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Funktion Anmerkung Motorventil L Spannungsversorgung 230 V~ für ein Motorventil. Der Ausgang kann wahlweise zur Rinnenreinigung oder bei Motorventil L kleinen Rohwasserspeichern zur Rückspülung genutzt wer- Motorventil N den, siehe Menü „Konfiguration“. Die potentialfreien Kontakte der Klemmen 24–28 und 35–37 sind mit max. 230 VAC, 4 A belast- bar. - Seite 33 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Funktion Anmerkung Die Eingangssignale der Klemmen 38 – 63 sind für Anschluss von potentialfreien Kontakten ausgelegt. An den mit „+“ gekennzeichneten Klemmen liegt die Geberspannung 24 VDC an. Thermoschutz Filterpumpe In die Filterpumpe integrierter Thermoschutz (Öffner) (Typen FBS ...
- Seite 34 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Funktion Anmerkung Pegel „b“ Pegel a: Überschreiten: Einschalten der Filterpumpe au- Rohwasserspeicher ßerhalb der Filterlaufzeiten im Automatikbetrieb. Pegelschalter Pegel b: Unterschreiten: Ausschalten der Filterpumpe. Rohwasserspeicher + Pegel „a“ Pegel b: Überschreiten: Schließen des Nachspeise- Rohwasserspeicher Magnet-ventils.
-
Seite 35: Inbetriebnahme
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Inbetriebnahme Die hier beschriebenen Arbeiten dürfen nur von geschultem Fach- personal durchgeführt werden. Es wird empfohlen, die Inbetriebnah- me durch den Werks-/Vertragskundendienst der Firma Grünbeck vor- nehmen zu lassen. 1 | Erstbefüllung des Beckens Bei Stahlbetonbecken sollte die Dichtigkeitsprüfung zum Nachweis der Wasserundurchlässigkeit durch eine 14-tägige Probebefüllung bereits mit chloriertem Wasser nachgewiesen werden. -
Seite 36: Filteranlage Vorbereiten
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2 | Filteranlage vorbereiten Vor der Inbetriebnahme ist eine Sichtkontrolle und Dichtigkeitsprü- fung durchzuführen, d.h. alle Verschraubungen, Ventile und Rohr- verbindungen sind zu prüfen. Becken muss mit Wasser gefüllt sein. Alle Absperrventile in der Saug- und Druckleitung, sowie im Hei- zungskreislauf öffnen. -
Seite 37: Filteranlage In Betrieb Nehmen
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3 | Filteranlage in Betrieb nehmen Hinweis: Wir empfehlen, die Betriebsanleitung in Anlagennähe aufzu- bewahren. Diese kann z. B. nach der Inbetriebnahme auf der grauen Abdeckhaube abgelegt werden. Der Ausgangsfilterdruck (siehe Manometer am Filterbehälter) im Filterbetrieb bei der Inbetriebnahme über einen druckseitigen Ku- gelhahn auf ca. -
Seite 38: Bedienung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Bedienung 1 | Einleitung ® Die Filteranlage GENO-mat F 500 bzw. 600 AK ist eine vollautomati- sche Anlagen, welche je nach Beckenart und Beckenbelastung meh- rere Stunden pro Tag für die Filtration und Erwärmung des Becken- wassers verantwortlich ist. - Seite 39 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Entleeren Die Filterpumpe schaltet für ca. 1 Minute aus. Mit dem Automatik- Stellantrieb wird der Ventilteller des Automatik-Mehrwegeventils in die Entleerungsstellung gedreht. Die Filterpumpe schaltet ein und fördert den Beckeninhalt zum Kanalanschluss, solange bis die Betriebsart umgeschaltet wird.
-
Seite 40: Grundsätzliches Zum Display
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Aufrufen eines Untermenüs oder einer Funktion oder Enter Übernehmen eines geänderten Wertes > 3 Sek. betätigen: Rückspü- Navigation innerhalb eines Menüs lung auslösen / Schritt abre- Editieren eines Wertes/Textes chen (wenn Filterpumpe läuft) Zwischen mehreren aktuell anstehenden >... - Seite 41 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Bei Menüs, die vor unbefugtem Zugriff geschützt sind, muss zu- BEDIENUNG: erst der dafür notwendige Code eingegeben werden (im Menü „Bedienung“ oder „Funktionen“ nur dann, wenn es vom Betreiber Code: 0000 so programmiert wurde): Aus allen Menüs wird, wenn keine Taste betätigt wird, automa- tisch nach 10 Minuten zur Grundanzeige zurückgesprungen.
-
Seite 42: Aufbau Des Hauptmenüs
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2.4 Aufbau des Hauptmenüs Im Menü „Bedienung“ kann der Betreiber der Anlage die Funktio- HAUPT-MENUE: nen an seine individuellen Bedürfnisse anpassen. Der Zugang zu Bedienung diesem Menü ist werksseitig nicht über eine Codeabfrage gesi- Konfiguration Kundendienst chert. - Seite 43 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Gemäß der programmierten Zeiten (Werkseinstellung – je nach RUECKSPUELZEITEN: individuellen Bedürfnissen veränderbar) findet, falls der Automa- Montag 00:00 tikbetrieb aktiv ist, die Rückspülung der Filteranlage statt. Dienstag 00:00 Mittwoch 00:00 Pro Tag kann je eine automatische Rückspülung programmiert Donnerstag 00:00 Freitag...
- Seite 44 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Hinweis: Es ist aber zu beachten, dass mit der Temperaturabsen- kung des Badewassers ggf. auch gleichzeitig eine Temperaturab- senkung der Klimaanlage durchgeführt werden muss (Lufttempe- ratur soll ca. 2°C wärmer sein als das Badewasser). Wenn die „Wintertemperatur“...
- Seite 45 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Konfiguration (Code 0290) Filteranlage 26 Standardtypen + frei editierbare Anlage Pumpenhersteller Filterpumpe 1~/3~ Nennstrom Verzögerungszeit Thermokontakt Automatik-Stellantrieb (*) Nur bei Anlagen mit Schrittzeiten Automatik-Stellantrieb Rückspüldauer Nachspüldauer Rückmeldung Heizeinheit Temperatursensor max. Temperaturbegrenzer max. Pegel Abwasserhebeanlage Verzögerungszeit Motorventil Funktion...
-
Seite 46: Parameterübersicht Des Menüs "Konfiguration"
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Vorsicht! Die Einstellwerte dieser Parameter nur ändern, wenn Sie sich sicher sind! Im Zweifelsfall bitte Kontakt mit dem für Ihr Gebiet zuständigen Werks-/Vertragskundendienst der Firma Grünbeck auf- nehmen. 2.7 Parameterübersicht des Menüs „Konfiguration“: Menüpunkt Werkseinstellung Einstellbereich... -
Seite 47: Werkseinstellung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Menüpunkt Werkseinstellung Einstellbereich Differenzdruck- Ansprechver- 2,0 Minuten 0,0 ... 10,0 Minuten zögerung Differenzdruck-Verriegelung 10,0 Stunden 0,1 ... 99,9 Stunden Temperaturabgleich --,- °C 10,0 ... 40,0 °C Stromausgang 0 – 20 mA 0 – 20 mA / 4 – 20 mA Serielle Schnittstelle vorhan- Nein Ja / Nein... -
Seite 48: Parametererklärung Des Menüs "Konfiguration"
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2.8 Parametererklärung des Menüs „Konfiguration“: Bei Filteranlagen GENO-mat ® F wird der passende Datensatz FILTERANLAGE: werksseitig programmiert, damit sind auch automatisch die Para- GENO-mat F 500 A, WS meter. GENO-mat F 500 A, DS GENO-mat F 500 HK, WS Filterpumpe + Nennstrom, Automatik-Stellantrieb, GENO-mat F 500 HK, DS... - Seite 49 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Tabelle F-2.9: Vordefinierte Datensätze Datensatz Spannungs- Filterpumpe Pumpen- Heizeinheit + Tempera- Automatik- versorgung Nenn- Heizungs- turfühler Stellantrieb strom Umwälzpumpe F 500 HK, WS 230 V/50 Hz GENO ® -Top 8, WS 3,2 A Nein F 500 HK, DS 400 V/50 Hz...
-
Seite 50: Wechselstrom Nennstrom Verzögerung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Die Parameter des Menüs Filterpumpe sind durch Auswahl einer FILTERPUMPE: der 26 Standardfilteranlagen automatisch vorkonfiguriert. 1~Wechselstrom Nennstrom 0,0 A In allen anderen Fällen oder bei Einsatz einer anderen Filterpum- Verzögerung 3 Sek. Thermoschutz pe müssen folgende Auswahlen getroffen werden: ... - Seite 51 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Wenn das Signal eines bauseits vorhandenen max. Temperatur- MAX:TEMPERATURBEGR.: begrenzers unterbrochen wird, dann schaltet sich die Heizungs- vorhanden: NEIN umwälzpumpe und das Signal Anforderung Heizung ab. Wenn der max. Pegel einer bauseits vorhandenen Abwasserhe- ABWASSER-HEBEANLAGE: beanlage anspricht, dann wird die Filterpumpe abgeschaltet.
- Seite 52 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Jeder Kontakt der Pegelsteuerung ist einzeln als Öffner- oder PEGELSTEUERUNG: Schließerkontakt definierbar. vorhanden: SCHLIESSER Bei Anlagen mit Oberflächenabsauger (Skimmer) muss vorhanden SCHLIESSER NEIN programmiert werden! SCHLIESSER SCHLIESSER Für das Auslösen einer Rückspülung über Differenzdruck (nur DIFFERENZDRUCK- Schließer-Kontakt möglich) ist eine Ansprechverzögerung pro- ANSPRECHVERZOEGERUNG...
- Seite 53 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Unter „Parameter“ verbergen sich die Schalter-Kontaktart und die STROEMUNGSW. PARAM.: oben genannte Verzögerungszeit. Kontakt: SCHLIESSER Ansprechverzoeg. Der Strömungswächter wird außer während einer Rückspülung 1 Min. immer abgefragt, wenn die Filterpumpe läuft. Es stehen insgesamt bis zu 3 Alarmeingänge vorgeschalteter An- ALARMEINGAENGE: lagenteile zur Verfügung.
- Seite 54 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Im Automatikbetrieb können die Signale „Anforderung Heizung“ Verz. Freigabesignal und „Betriebsmeldung an Mess- und Regelanlage“ kürzer als wäh- Min. rend der programmierten Filterlaufzeiten ausgeben werden: Beim Start Filterlaufzeit später, beim Ende Filterlaufzeit früher. Beim Start Filterlaufzeit wird zusätzlich berücksichtigt, ob die Fil- terpumpe durch z.
-
Seite 55: Alarmmeldungen
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2.10 Alarmmeldungen Wenn einer oder mehrere Alarme anstehen wechselt die Anzeige und zeigt anstatt der Grundanzeige eine Alarmmeldung des als erstes aufgetretenen Fehlers. Bei mehr als einem anstehenden Alarm kann man mit den Pfeiltasten ▲ und ▼ durch die Fehler- meldungen blättern (siehe Kapitel F-2.3), die rote LED bei der Taste QUIT blinkt. - Seite 56 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Die Abwasserhebeanlage kann das Wasser nicht mehr ausrei- ALARM : chend aus dem Pumpensumpf herausbefördern; die Steuerung geht in Betriebsart AUS. max . Pegel Hebeanlage Bitte überprüfen Sie die Förderleistung der Abwasserhebeanlage. Falls diese korrekt arbeitet, benachrichtigen Sie Ihren Werks- /Vertragskundendienst, damit er ggf.
- Seite 57 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Interner Elektronikfehler. Die Strommessung der Filterpumpe und ALARM : die Temperaturmessung sind erheblich gestört. Bitte benachrichtigen Sie Ihren Werks-/Vertragskundendienst, EEPROM1 def. (Abgl) damit dieser die Steuerung austauscht. Hier erscheint der bei dem jeweiligen Alarmeingang programmier- ALARM : te Meldetext;...
-
Seite 58: G Störungen
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Störungen 1 | Einleitung Auch bei sorgfältig konstruierten und produzierten sowie vorschrifts- mäßig betriebenen Filteranlagen lassen sich Betriebsstörungen nie ganz ausschließen. Tabelle G-1 gibt eine Übersicht über mögliche Störungen beim Betrieb der Filteranlagen, ihre Ursachen und ihre Be- seitigung. -
Seite 59: Fehlerübersicht
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2 | Fehlerübersicht Tabelle G-1: Sonstige Fehler Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem Display an GENO ® -BW- Defekte Grund- bzw. Dis- Werks-/Vertragskundendienst verständi- tronic ohne Anzeige. playplatine. - Seite 60 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Fortsetzung Tabelle G-1: Sonstige Fehler Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem Pumpe läuft nicht an Falsche Spannung Pumpenspannung (Typenschild) mit Netz- spannung vergleichen Sicherung hat ausgelöst bzw. Ursache finden und abstellen, ggf.
-
Seite 61: Ausfall Des Motors
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3 | Ausfall des Motors (Stellantrieb) Hinweis: Alle Rückspülzeiten müssen bis zur Instandsetzung des Automatik-Stellantriebs deaktiviert werden (siehe Kapitel F-2.5). Die Positionsnummern (in Klammer) beziehen sich auf Abb. G-1. 1. Motorkabel ausstecken und Motor (Pos. 2) abschrauben. 2. -
Seite 62: Defekt Der Schalterplatine
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 4 | Defekt der Schalterplatine (Stellantrieb) Hinweis: Alle Rückspülzeiten müssen bis zur Instandsetzung des Au- tomatik-Stellantriebs deaktiviert werden (siehe Kapitel F-2.5). Die Po- sitionsnummern (in Klammer) beziehen sich auf Abb. G-1, G-2. 1. -
Seite 63: Demontage Des Automatik-Stellantriebs
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 5 | Demontage des Automatik-Stellantriebs Hinweis: Die Positionsnummern (in Klammer) beziehen sich auf Abb. G-1, G-2. 1. Bauseitige Absperrventile in Saug- und Druckleitung schließen. 2. Filteranlage mittels Entwässerungsventil am Filterbehälter ent- leeren, dieser Vorgang kann durch das Abheben des Ventiltellers (siehe Punkt 2.1 bis Punkt 2.5) beschleunigt werden. - Seite 64 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Abb. G-1: Explosionsdarstellung zum F 600 AK Automatik-Mehrwegeventil mit Automatik-Stellantrieb Bestell-Nr. 055 240 963 Erstellt: fsei/mrie G:\BA-240963_F 500-600-AK.DOC...
- Seite 65 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Abb. G-2: Explosionsdarstellung zum F 500 AK Automatik-Mehrwegeventil mit Automatik-Stellantrieb Bestell-Nr. 055 240 963 Erstellt: fsei/mrie G:\BA-240963_F 500-600-AK.DOC...
-
Seite 66: Wartung Und Pflege
Filteranlage ® GENO-mat F 500/600 AK; DS/WS Wartung und Pflege 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion von Filteranlagen zu sichern sind einige regelmäßige Arbeiten notwendig. Die am Betriebsort gülti- gen Regeln sind unbedingt einzuhalten. Hinweis: Durch den Abschluss eines Wartungsvertrags stellen Sie die termingerechte Abwicklung aller Wartungsarbeiten sicher. -
Seite 67: Rückspülen Der Filteranlage
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 2.1 Rückspülen Die Filteranlage ist rückzuspülen, wenn der Filterdruck um 0,2 - 0,3 bar über den Ausgangsdruck ansteigt. Jedoch muss die Filteranlage der Filteranlage mindestens einmal wöchentlich rückgespült werden. Ebenso ist vor, bzw. nach längeren Stillstandszeiten ein Rückspülvorgang durchzu- führen. -
Seite 68: Wartung
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 3 | Wartung Hinweis: Achten Sie darauf, dass jede Wartung im Betriebshandbuch dokumentiert wird. Bei jeder Wartung füllt der Kundendienst-Techniker eine Spalte der Checkliste aus. Damit haben Sie jederzeit einen Nachweis für die ordnungsgemäß... -
Seite 69: Betriebshandbuch
Filteranlage ® GENO-mat F 500/600 AK; DS/WS 5 | Betriebshandbuch GENO-mat ® F 500 AK GENO-mat ® F 600 AK Serien-Nr.: ......... Kunde Name: ................. Adresse: ................................Inbetriebnahme Installateur: ..............KD-Techniker: ............. Firma: ................AZB: ................Unterschrift: ..............Becken: Beckenbauart: Hallenbad Freibad... - Seite 70 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 71 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 72 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 73 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 74 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 75 Filteranlage ® GENO-mat F 500/600 AK; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
