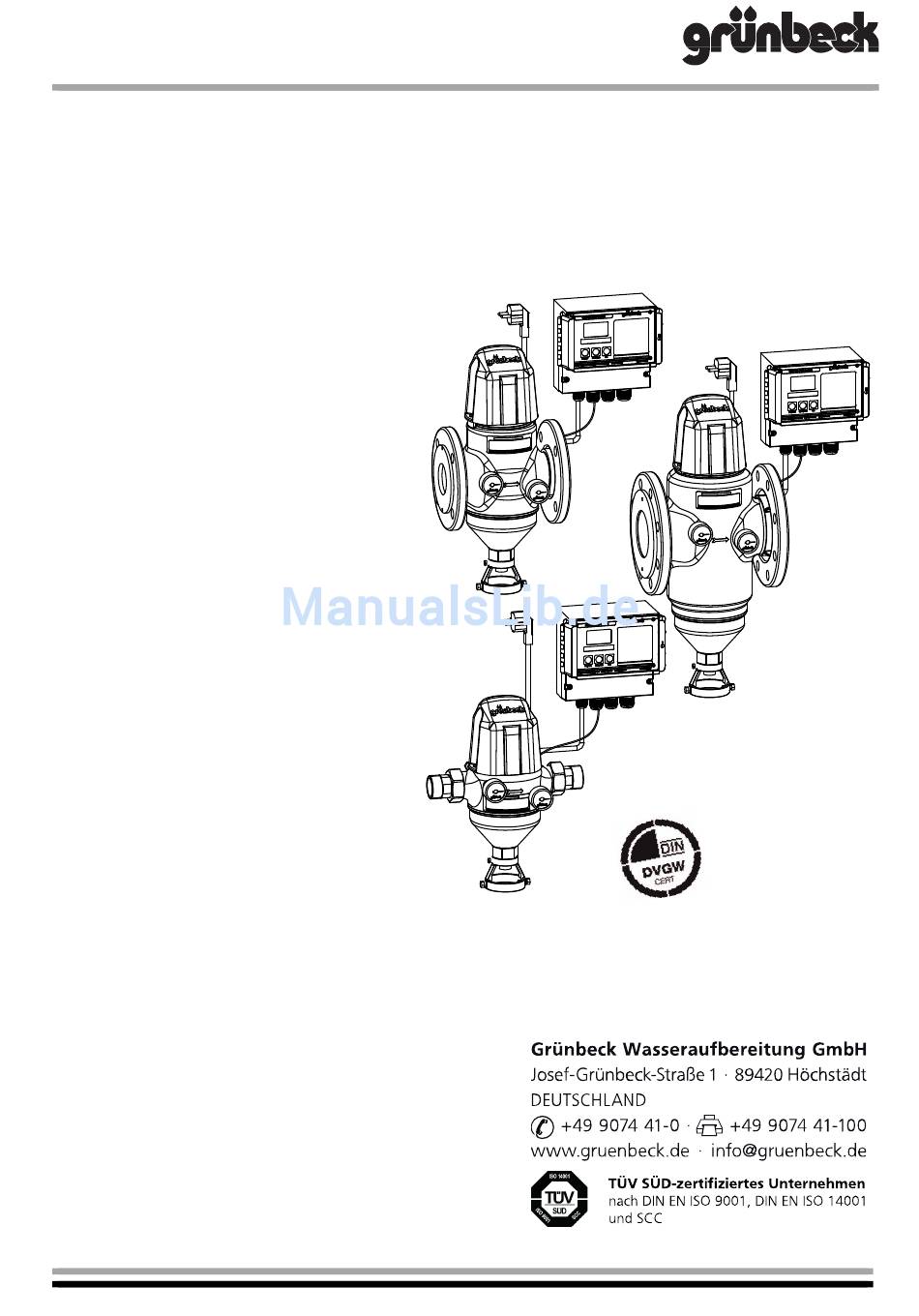

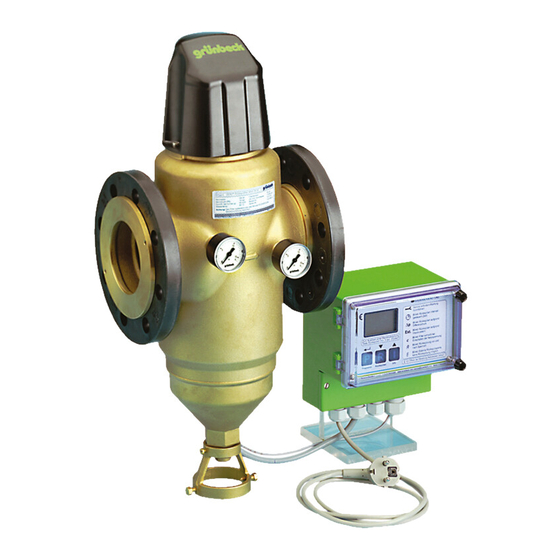

- Seite 1 Betriebsanleitung ® GENO -Rückspülfilter MXA 1“ - MXA DN 100 Stand Dezember 2016 Bestell-Nr. 175 107 943...
-
Seite 2: Inhaltsverzeichnis
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Inhaltsübersicht Allgemeine Hinweise .......... 1 Vorwort 2 Allgemeine Sicherheitshinweise 3 Transport und Lagerung 4 Entsorgung von Altteilen und Betriebsstoffen Grundlegende Informationen ......1 Gesetze, Verordnungen, Normen 2 Schutz des Trinkwassers 3 Filtration Produktbeschreibung.......... - Seite 3 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Impressum Alle Rechte vorbehalten. Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf - auch auszugsweise - nur mit aus- drücklicher, schriftlicher Genehmigung durch die Firma Grünbeck...
-
Seite 4: Eu-Konformitätserklärung
89420 Höchstädt/Do. Markus Pöpperl Dokumentationsbevollmächtigter: ® GENO -Rückspülfilter Automatik Bezeichnung der Anlage: MXA 1“; MXA 1 ¼“; MXA 1 ½“; MXA 2“; Anlagentyp: MXA DN 65; MXA DN 80; MXA 100; siehe Typenschild Serien-Nr.: Niederspannung (2014/35/EU) zutreffende Richtlinien: EMV (2014/30/EU) -
Seite 5: Allgemeine Hinweise
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck ent- schieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasserproblem die maß- geschneiderte Lösung. -
Seite 6: Allgemeine Sicherheitshinweise
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 2 | Allgemeine Sicherheitshinweise Betriebspersonal An den Anlagen und Geräte dürfen nur Personen arbeiten, die diese Betriebsanleitung gelesen und verstanden haben. Dabei sind insbe- sondere die Sicherheitshinweise strikt zu beachten. Symbole und... -
Seite 7: Beschreibung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Beschreibung Gefahr durch elektrische Energie! Nicht mit nassen Händen an spezieller Gefahren elektrische Bauteile greifen! Vor Arbeiten an elektrischen Anlagen- teilen, Netzstecker ziehen! Schadhafte Kabel umgehend durch Fachkraft ersetzen lassen. -
Seite 8: Grundlegende Informationen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Beim Umgang mit Trinkwasser sind im Interesse des Gesundheits- schutzes einige Regeln unvermeidlich. Diese Betriebsanleitung be- rücksichtigt die geltenden Vorschriften und gibt Ihnen alle Hinweise, die Sie für den sicheren Betrieb Ihrer Wasseraufbereitungsanlage benöti-... -
Seite 9: Produktbeschreibung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Produktbeschreibung 1 | Typenschild Das Typenschild finden Sie auf dem Gehäuse des Rückspülfilters. An- fragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild Ihrer Anlage angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten... -
Seite 10: Arbeitsweise Und Funktionsbeschreibung Der Steuerung Geno ® -Rs-Tronic
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 4 | Arbeitsweise und Funktionsbeschreibung der Steuerung GENO ® -RS-tronic Die Rückspülungen können auf Grund vier verschiedener Möglich- keiten ausgelöst werden: Zeitintervall, Differenzdruck (abschaltbar einstellbar), externes Signal und Handauslösung. Das Zeitintervall ist einstellbar von 1 Stunde - 99 Tage, ab Intervall- dauer >= 1 Tag kann zusätzlich die Startzeit programmiert werden. - Seite 11 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Abb. C-1: Vollschnitt mit Fließpfeilen und Positionsnummern Bestell-Nr. 175 107 943 Erstellt: hfie-mrie G:\BA-107943_175_MXA.DOCX...
-
Seite 12: Arbeitsweise Und Funktionsbeschreibung Der Filtereinheit
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 5 | Arbeitsweise und Funktionsbeschreibung der Filtereinheit Ungefiltertes Rohwasser fließt durch den Anschluss in den Filter (Pos. 1) ein, von innen nach außen durch das Filterelement (Pos. 3) und wird dabei filtriert. Die Fremdpartikel bleiben am Filterelement haften. -
Seite 13: Technische Daten
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 6 | Technische Daten Tabelle C-1: Technische Daten GENO ® -Rückspülfilter MXA 1“ 1¼ “ 1½ “ 2“ DN 65 DN 80 DN 100 Anschlussdaten Anschlussnennweite [DN] Kanalanschluss HT-Rohr [DN] Netzanschluss... - Seite 14 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Abb. C-2: Maßzeichnung GENO ® -Rückspülfilter MXA 1 ,8 1 ,6 1 ,4 1 ,2 al l e Filter (50, 1 00 , 200, 500) µm alle Filter (50, 100, 0 ,8 20 0, 500) µm...
-
Seite 15: Lieferumfang
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Alle Filter (50, 100, 200, 500 µm) alle Filt er (50, 100, 200, 500) µm Durchfluss [m³/h] Durchfluss [m³/h] Abb. C-7: Druckverlustkurve MX/MXA DN 65 Abb. C-8: Druckverlustkurve MX/MXA DN 80... -
Seite 16: Installation
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Installation 1 | Allgemeine Einbauhinweise Der Aufstellort muss genügend Platz bieten. Die notwendigen An- schlüsse sind vor Beginn der Installationsarbeiten einzurichten. Ma- ße und Anschlussdaten sind in Tabelle C-1 zusammengefasst. Der Aufstellungsort muss frostsicher sein. Der Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen muss... -
Seite 17: Vorbereitende Arbeiten
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 N.C. Com. N.O. Com. N.O. MV 0 V NOCKE ext. Eingang+24 V Imp. GND Abb. D-1: Anschlussplan GENO ® -Rückspülfilter MXA Magnetventil Verbindungsleitung zum Filter Braun Motor 24 V~ Nocke Blau Ext. -
Seite 18: Anlage Anschließen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 3 | Anlage anschließen 3.1 Sanitäranschluss, Wasseranschluss Vorsicht! Gemäß DIN EN 806 Zuleitung vor der Inbetriebnahme spülen. Durch Schmutz und Korrosionspartikel kann es zu Schäden an der Anlage kommen. 1. Wasseranschluss entsprechend Installationsbeispiel (Abb. D-3) herstellen. -
Seite 19: Inbetriebnahme
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Inbetriebnahme Die hier beschriebenen Arbeiten dürfen nur von geschultem Fachper- sonal durchgeführt werden. Es wird empfohlen, die Inbetriebnahme durch den Werks-/Vertragskundendienst der Firma Grünbeck oder einen autorisierten Fachbetrieb vornehmen zu lassen. -
Seite 20: Bedienung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Bedienung 1 | Einleitung Hinweis: Gemäß DIN EN 806-5 sind rückspülbare Filter mindestens halbjährlich einer Inspektion und Wartung zu unterziehen. Grünbeck empfiehlt, alle zwei Monate eine Rückspülung durchzuführen. Je nach vorliegenden Betriebsbedingungen kann es erforderlich sein, eine Rückspülung früher durchzuführen. -
Seite 21: Steuerung Bedienen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 2 | Steuerung bedienen 2.1 Bedienelemente und Displayanzeige Schraubenschlüssel erscheint bei Fehlermeldungen bei abgelaufenem Wartungsintervall oder wenn mehr Rückspülungen durchgeführt wurden als pro War- tungsintervall zulässig ist. Zeigt das intervallgesteuerte Rückspü- len an: ... -
Seite 22: Bedienelemente Und Display
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Normalbetrieb: Programm Schaltet auf die Menüebene Bedie- ner um (länger als 2,5 sek. drücken) Menüebene Bediener: Öffnet Parameter Speichert die Einstellung und schließt Parameter. Normalbetrieb: Rück- Löst die Hand-Rückspülung aus spülung... -
Seite 23: Handrückspülung Auslösen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 3. Taste „Info“ drücken. Wenn keine Rückspülsperre aktiviert ist, dann erscheint Anzeige 5, ansonsten erscheint die Anfangszeit der Rückspülsperre XX:XX. 4. Taste „Info“ drücken. Es erscheint die Endezeit der Rückspülsperre YY:YY. -
Seite 24: Betriebsparameter Einstellen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 2.6 Betriebsparameter einstellen 2.6.1 Uhrzeit einstellen Hinweis: Fett gedruckte Anweisungen sind für den Fortgang der Arbeit unbedingt notwendig. Alle anderen Anweisungen können übergangen werden, wenn der im Display angezeigte Wert unver- ändert bleibt. -
Seite 25: Erweiterte Einstellung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Wenn der gewünschte zu verändernde Parameter erreicht ist kann Parameter öffnen er durch Drücken der Taste geöffnet werden, der Anzeigewert blinkt. Im geöffneten Parameter (Anzeigewert blinkt) schalten die Parameter ändern Tasten zu niedrigeren bzw. - Seite 26 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Voraussetzung: Grundanzeige Programmierebene Bediener aufrufen Das Display gibt laufend Auskunft über den Betriebszu- Grundanzeige stand der Anlage. 1. Taste Programm und Funktion gleichzeitig drücken, bis die Anzeige wechselt. Die Programmierebene ist aktiv.
- Seite 27 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Die Intervall-Rückspülung ist immer aktiv und kann in- Anzeige/Einstellung des Rückspülintervalls nerhalb des folgenden Bereichs programmiert werden: 30 d 1 ... 23 Stunden (h) ... 1 ... 99 Tage (d) Ext.
-
Seite 28: Parameterübersicht
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 2.6.4 Parameterübersicht Zugang zur Programmierebene über Code 113 Parameter Bedeutung Werkseinstellung Einstellbereich 0 Auswertung des Mit Hilfe des Differenzdruck- 0 = Differenzdruck-Signal wird ® Differenzdruck- schalters stellt die GENO nicht ausgewertet Signals RS-tronic selbständig fest,... - Seite 29 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Hinweis: Sie haben als Betreiber des GENO ® -Rückspülfilters MXA grundsätzlich die Möglichkeit, die notwendigen Wartungen und Inspektionen entweder selbst durchzufüh- ren oder sie vom Werks-/Vertragskundendienst der Firma Grünbeck durchführen zu las- sen.
- Seite 30 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 C Getriebe MXA: Getriebeabgangsdreh- MXA: MXA: 1,0 ... 15,0 1/min zahl 8 1/min MSA: Getriebeübersetzung MSA: MSA: 31:1, 46:1, 62:1 46:1 d Programmier- Anwendungsmöglichkeit ext. 0 = externe Rückspülauslösung barer Eingang Rückspülauslösung.
-
Seite 31: Störungen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Störungen Auch bei sorgfältig konstruierten und produzierten sowie vor- schriftsmäßig betriebenen technischen Anlagen lassen sich Be- triebsstörungen nie ganz ausschließen. Tabelle G-1 gibt eine Über- sicht über mögliche Störungen beim Betrieb des GENO ®... -
Seite 32: Störungen Quittieren
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Tabelle G-1 (Fortsetzung) Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem Differenzdruck-Sensor oder des- Sensor mit Anschlussleitung austau- Er 5 sen Anschlussleitung defekt schen. Fortschreitender Gewindever- Wartung schnellstens durchführen, Er 6 schleiß... -
Seite 33: Verhalten Bei Stromausfall
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Hinweis: Wird der Filter zu fest verschlossen, kann die Antriebsein- heit nicht das erforderliche Drehmoment zum Öffnen des Filters auf- bringen. Soll der Rückspülfilter nach der Schließung per Hand wie- der in Betrieb gehen, ist unbedingt eine Handrückspülung auszulö-... -
Seite 34: Inspektion/Wartung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Inspektion/Wartung 1 | Grundlegende Hinweise ® Um langfristig die einwandfreie Funktion des GENO Rückspülfilters zu sichern, sind einige regelmäßige Arbeiten not- wendig. Insbesondere im Bereich der Trinkwasserversorgung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt. -
Seite 35: Wartung
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 3 | Wartung In Anlehnung an die DIN EN 806 Teil 5 dürfen Wartungsarbeiten an Anlagen zur Trinkwasserbehandlung nur durch den Werks-/Vertrags- kundendienst der Firma Grünbeck oder durch einen autorisierten Fachbetrieb durchgeführt werden. - Seite 36 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 3.2 Filtermontage Vorsicht! Zum Durchführen der Arbeiten „Filter öffnen“ und „Ab- saugdüse ausbauen“ sind die nachfolgenden Arbeitsschritte und Hinweise unbedingt zu beachten. Ansonsten besteht die Gefahr, dass Schäden am Rückspülfilter auftreten.
- Seite 37 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Filter schließen Filterelement montieren: Je nach Filtertyp stecken Sie das einzelne Filterelement oder den vormontierten Filtereinsatz mit den aufgezogenen O-Ringen über die Absaugdüse in das Gehäuse. Beachten Sie dabei, dass der „große“...
- Seite 38 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 1 Schlüsselfläche Absaugdüse unten 2 Schlüsselfläche Trichter 3 Filterelement Abb. H-3: Trichter montieren Rückspülfilter in Betrieb nehmen: Entsprechend den Hinweisen im Kapitel E Inbetriebnahme kann der Rückspülfilter wieder in Betrieb genommen werden.
- Seite 39 ® GENO -Rückspülfilter MXA 1“ – MXA DN 100 Mikroschalter Halbscheiben Antriebseinheit Nockenscheiben Halteblech Mutter Absaugdüse Gratbildung möglich Abb. H-4: Positionszeichnung Absaugdüse ausbauen Bestell-Nr. 175 107 943 Erstellt: hfie-mrie G:\BA-107943_175_MXA.DOCX...
-
Seite 40: Rohrdüse Ausbauen
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 3.3 Rohrdüse ausbauen Der Ausbau der Absaugdüseneinheit ist erforderlich, wenn das Ge- winde verschlissen ist, oder wenn die beiden O-Ringe auf Grund von Verschleiß gewechselt werden müssen. Nachdem Sie den Filter geöffnet und das Filterelement ausgebaut ... -
Seite 41: Ersatzteile
® GENO -Rückspülfilter MXA 1“ – MXA DN 100 4 | Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung (siehe www.gruenbeck.de), oder durch einen autorisierten Fachbetrieb (Grünbeck-Wassermeister). Verschiedene Teile unterliegen bei Betrieb einem gewissen Ver- schleiß... - Seite 42 107 850 Abstreifbürsten Bestell-Nr. Rückspülfilter MXA 1“ + 1 ¼“ 107 860 e Rückspülfilter MXA 1 ½“ – DN 65 107 860 e Rückspülfilter MXA DN 80 + DN 100 107 860 e Bestell-Nr. 175 107 943 Erstellt: hfie-mrie G:\BA-107943_175_MXA.DOCX...
