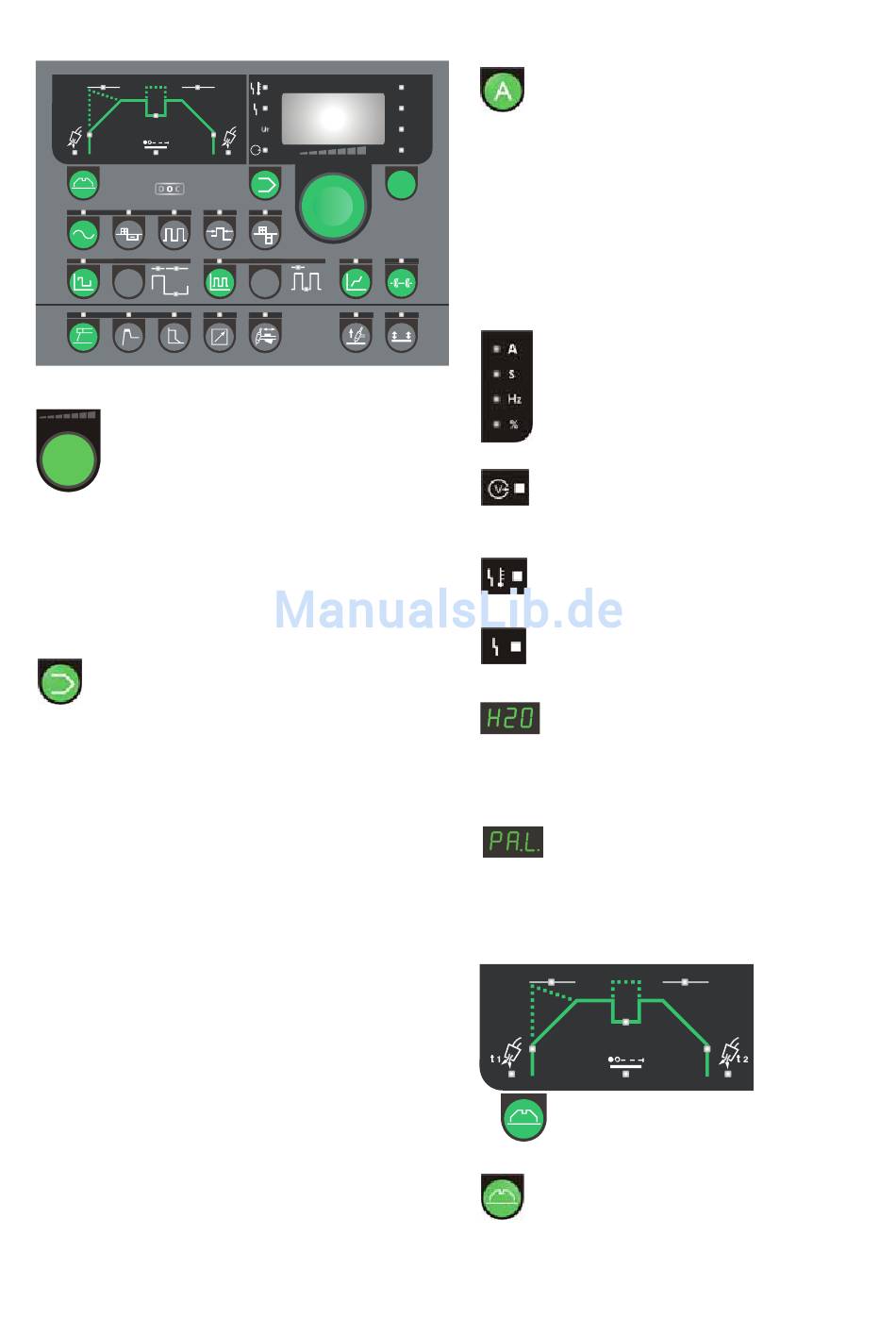

TIG AC/DC
Besturingsknop
Alle parameters worden ingesteld door middel
van een besturingsknop. Deze parameters zijn
incl. stroom, pulstijd, slope-up tijd, etc. Deze
besturingsknop is geplaatst aan de rechterkant
van het besturingspaneel. Het digitale display toont de
waarde van de in te stellen parameter. Het symbool van de
parameter wordt aan de rechterkant van het digitale display
weergegeven. Een parameter kan worden geselecteerd door
middel van de bewuste drukknop in het relevante deel van
het paneel. Een helder indicatielampje geeft de
geselecteerde parameter aan. De besturingsknop wordt dan
gebruikt voor het instellen van een nieuwe waarde.
Opslag van programmaparameters
Deze functie maakt de opslag van programma's
mogelijk (vaak gebruikte machine-instellingen)
evenals het schakelen van een compleet programma, naar
een ander. Door het indrukken van de knop, toont het
display een "P" en een nummer: "1", "2" etc. Ieder nummer
bevat een programma met alle parameters en functies van
de machine. Het is daarom mogelijk voor elke lasklus een
programma te hebben waarvoor de machine gebruikt wordt.
Het is mogelijk om 10 instellingen voor elk lasproces op te
slaan. (MMA DC, MMA AC/DC, TIG DC en TIG AC/DC) = 40
programma instellingen.
Ieder programma kan gekozen worden door :
1. Kies tussen MMA of TIG.
2. Kies tussen DC of AC.
3. Selecteer programma nummer (P01...P10). De
besturingsknop kan gebruikt worden onze te kiezen
tussen de programma's wanneer de knop ingedrukt
wordt.
Reset van huidig programma (Stand. fabrieks instell.)
Houd de programmaknop ingedrukt: na 3 sec. begint het
display te knipperen om aan te geven dat het huidige
programma aangepast is naar de fabrieksinstelling.
De laatst gebruikte programma-instelling in de relevante
programma groep (MMA DC, MMA AC, TIG DC en TIG AC)
zal getoond worden wanneer de programma drukknop
geselecteerd wordt.

BESTURINGSUNIT

t
2
V
A
Lasstroom/Boogspanning
De drukknop kan gebruikt worden om de lasstroom
A
te tonen.
s
Instelbaar van 5A tot 200A of 250A, afhankelijk van het
Hz
machinemodel. Wanneer het lasproces is gestopt, wordt in
%
het display de ingestelde lasstroom getoond. Echter,
gedurende het lassen wordt de actuele lasstroom getoond.
Wanneer tijdens het pulslassen gewisseld wordt tussen
lasstroom en basisstroom en dit wisselen gaat sneller dan
we kunnen waarnemen wordt automatisch de gemiddelde
waarde getoond.
Om de boogspanning te tonen, druk de knop ca. 3 seconden
in ( alleen voor Tig DC en MMA DC). Om de lasstroom te
tonen, druk opnieuw "A" in.
Parametersymbolen
Symbolen die weergegeven worden bij de
geselecteerde parameter
Lasspanning-indicator
De lasspanning-indicator licht op uit
veiligheidsredenen op om aan te tonen dat er spanning over
de aansluitpluggen staat.
Temperatuur-indicator
De temperatuur-indicator licht op als het lassen
onderbroken wordt door oververhitting van de machine.
Voedingfout-indicator
De voedingfout-indicator licht op wanneer de
spanning meer dan 15% lager is dan de vereiste spanning.
Koelingsfout
Koelingsfout wordt getoond in geval van het
aansluiten van een verkeerd type lastoorts, of als de toorts
niet aangesloten is. Als een waterdoorstroomkit is
geselecteerd, zal de koelingsfout indicator aangeven dat er
problemen zijn met de koelunit.
Paneelvergrendeling
Tekst wordt weergegeven wanneer paneel-
vergrendeling is geactiveerd in het gebruikersmenu (zie
sectie 'gebruikersmenu').
TIG lassen
TIG lassen
De parameters kunnen worden aangepast met de
besturingsknop, nadat deze op het display zijn
weergegeven. Druk de knop in om de parameter te
selecteren. De relevante LED zal oplichten.
