3.2

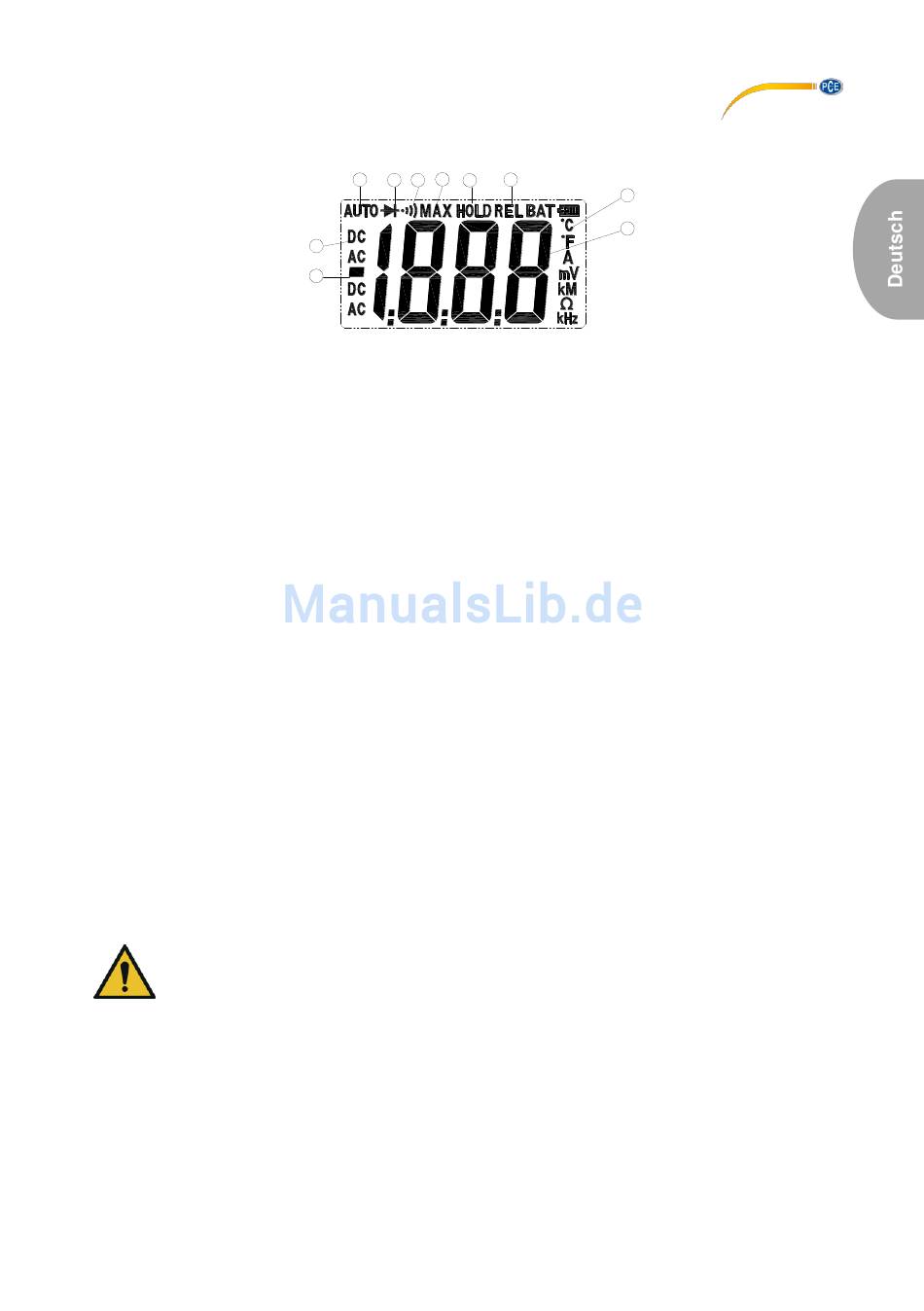

Display
1.
Anzeige AC (Wechselstrom/Spannung) oder DC (Gleichstrom/Spannung)
2.
Minus
3.
Messwertanzeige
4.
Automatische Messbereichswahl
5.
Relativmessung
6.
Anzeige Diodentest
7.
Akustische Durchgangsprüfung
8.
Hold-Modus
Messeinheiten (°C, °F, µ, m, V, A, K, M, Ω)
9.
10. Spitzenwertmessung
4
Vorbereitung
4.1
Spannungsversorgung und Inbetriebnahme
Versorgt wird das Zangenamperemeter von einer 9 V Blockbatterie. An der Rückseite des
Messinstruments befindet sich die Batteriefachabdeckung. Um diese zu öffnen, muss zuerst die
Schraube, die das Batteriefach geschlossen hält, gelockert werden. Danach kann die
Abdeckung abgenommen werden. Setzen Sie dann die Blockbatterie mit korrekter Polung in
das Messgerät ein. Schließen Sie die Abdeckung wieder und ziehen Sie die
Sicherungsschraube wieder fest. Mit der Messung kann daraufhin begonnen werden. Um das
Gerät einzuschalten, muss der Drehschalter betätigt werden. Gleichzeitig wird damit der
Messmodus ausgewählt.
5
Betrieb
5.1
Messen
5.1.1
Wechselstrommessung
ACHTUNG: Stellen Sie sicher, dass die Messleitungen nicht am Messgerät
angeschlossen sind, wenn Messungen mit der Stromzange getätigt werden.
Stellen die den Drehschalter auf den gewünschten Messbereich (400 A ... 2 A).
1.
2.
Wenn der Messbereich unbekannt ist, sollte zuerst der größte Bereich gewählt und
dann schrittweise verringert werden, falls nötig.
3.
Öffnen Sie die Stromzange, umfassen Sie eine stromführende Leitung und schließen
Sie die Stromzange wieder komplett, um eine Messung durchzuführen.
4.
Das LCD wird daraufhin den Messwert angeben.
4
6
7
10
8
1
2
© PCE Instruments
5
5
9
3
