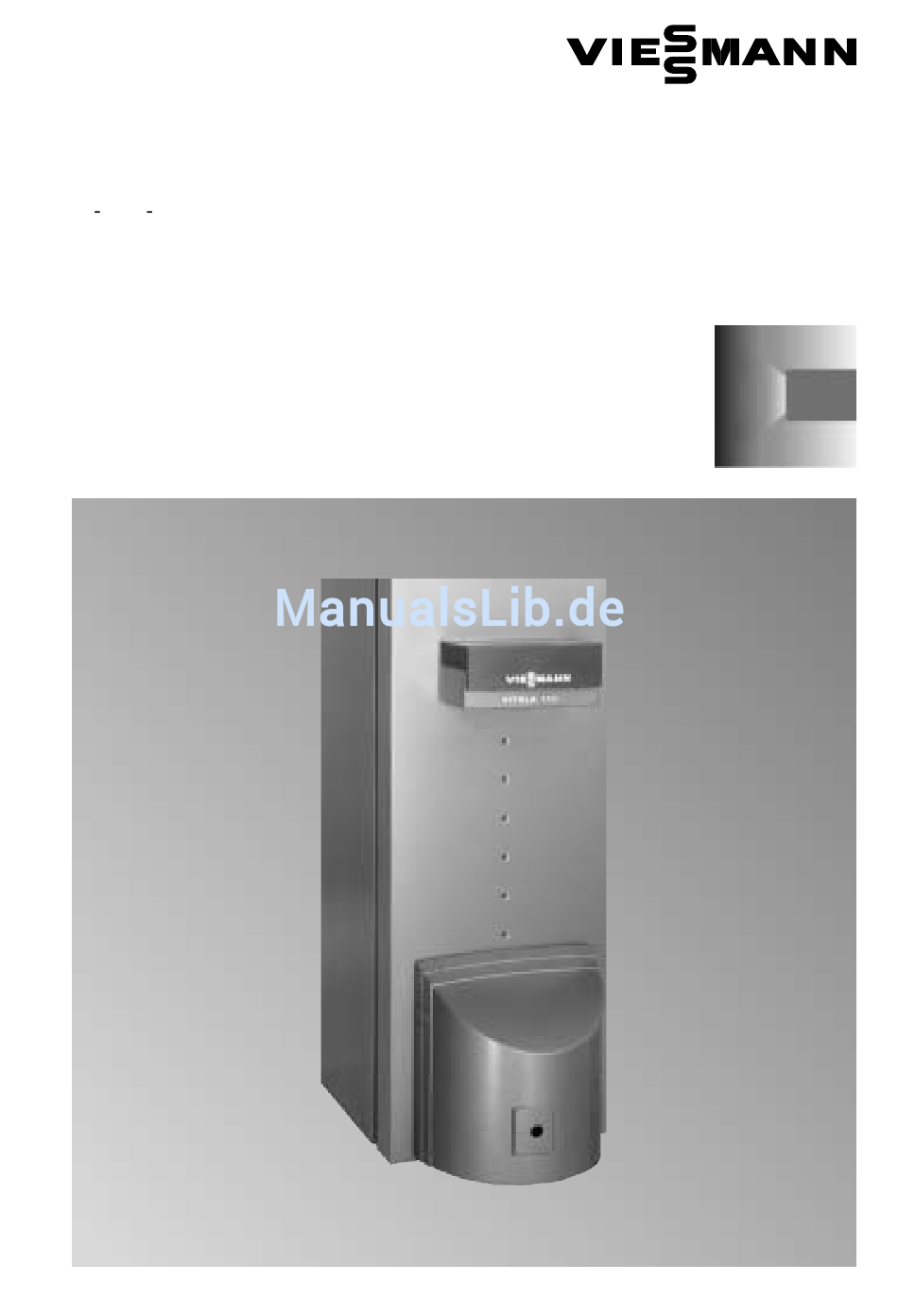

Serviceanleitung
für die Fachkraft
Vitola 111
Typ VE1
Öl /Gas Heizkessel
VITOLA 111
Bitte aufbewahren!
5681 456
2/2004

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitola 111

  • Seite 1 Serviceanleitung für die Fachkraft Vitola 111 Typ VE1 Öl /Gas Heizkessel VITOLA 111 Bitte aufbewahren! 5681 456 2/2004...
  • Seite 2: Allgemeine Informationen

    Bauteilen mit sicherheitstechnischer Inspektion, Wartung und Instand Funktion sind unzulässig. setzung müssen von autorisierten Bei Austausch müssen die passenden Fachkräften (Heizungsfachbetrieb/ Original Einzelteile von Viessmann Vertragsinstallationsunternehmen) oder gleichwertige, von Viessmann durchgeführt werden. freigegebene Einzelteile verwendet werden. Bei Arbeiten an Gerät/Heizungsanlage diese spannungsfrei schalten (z.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Allgemeine Informationen Sicherheitshinweise ....................... Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme .
  • Seite 4: Erstinbetriebnahme, Inspektion Und Wartung Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Regelung und Brenner 1. Prüfen, ob die Zuluftöffnung des 3. Rückschlagklappe im T Stück der Aufstellraums geöffnet ist. Speicherrücklaufleitung und Rück schlagklappen in den Heizkreisen 2. Vordruck des Membran Ausdeh öffnen (Schlitz der größeren nungsgefäßes prüfen.
  • Seite 5: Veränderung Der Abgastemperatur

    Erstinbetriebnahme, Inspektion und Wartung Veränderung der Abgastemperatur (falls erforderlich) 13 mm Zur Erhöhung der Abgastemperatur Hinweis! die notwendige Anzahl Öffnungen im Eine Erhöhung der Abgastemperatur Boden der Brennkammer mit Bohrer um 10 K reduziert die Energieausnut ∅ 13 mm aufbohren (nicht in c). zung um 0,4 %.
  • Seite 6: Kesseltür Öffnen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 3. Kesseltür öffnen...
  • Seite 7: Heizfläche Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 4. Heizfläche reinigen 5. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür auf Beschädigungen prüfen. 2. Wärmedämmteile von Brennraum und Kesseltür auf Beschädigungen prüfen. 3. Beschädigte Teile austauschen.
  • Seite 8: Kesseltür Schließen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 6. Kesseltür schließen (Schrauben über Kreuz anziehen) ¨ Sicherheitshinweis! Nur bei Gas Gebläsebrenner: Dichtheitsprüfung durchführen.
  • Seite 9: Anodenschutzstrom Mit Anodenprüfgerät Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 7. Anodenschutzstrom mit Anodenprüfgerät prüfen 1. Oberblech A und Wärmedämm 3,9 x 9,5 Matte B abbauen. 2. Masseleitung C von der Steck zunge D ziehen. 3. Messgerät (Messbereich bis 5 mA) zwischen Steckzunge D und Masseleitung C in Reihe schalten.
  • Seite 10: Speicher Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 8. Speicher Wassererwärmer innen reinigen (falls erforderlich) Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchführen. 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. Flanschdeckel A abbauen. 3.
  • Seite 11: Magnesiumanode Prüfen Und Auswechseln

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 9. Magnesiumanode prüfen und auswechseln (falls erforderlich) Magnesiumanode prüfen. Hinweis! Ist ein Anodenabbau auf 10 15 mm ∅ Bei beengten Platzverhältnissen festzustellen, empfehlen wir einen steht eine Kettenanode (Zubehör) Austausch der Magnesiumanode. zur Verfügung.
  • Seite 12: Heizungsseitige Und Trinkwasserseitige Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 11. Heizungsseitige und trinkwasserseitige Anschlüsse auf Dichtheit prüfen 12. Sicherheitsventile auf Funktion prüfen 13. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Membran Ausdehnungsgefäßes beachten. Prüfung bei kalter Anlage durchführen. 1.
  • Seite 13: Mischer Auf Leichtgängigkeit Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Inspektion und Wartung (Fortsetzung) 14. Wärmedämmung und Zugentlastung auf festen Sitz prüfen 15. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abziehen und Mischer auf Leicht gängigkeit prüfen. 2. Dichtheit des Mischers prüfen. Bei Undichtheit O Ring Dichtun gen austauschen.
  • Seite 14: Einzelteillisten

    Einzelteillisten Einzelteilliste Hinweise für Ersatzbestellungen! 033 Winkel G 1 − 1½ Best. Nr. und Herstell Nr. von Heiz 035 Dichtring A 32 x 44 x 2 kessel, Wärmedämmung und 036 Abgasabzug (Pos. 064, Speicher Wassererwärmer (siehe Dichtmaterial, mitbestellen) Typenschild) sowie die Positions 038 Wärmedämmblock für nummer des Einzelteils (aus dieser Brennkammer...
  • Seite 15: D Kesselkreisregelung Siehe

    Einzelteillisten Einzelteilliste (Fortsetzung) Einzelteile ohne Abbildung 019 Beipack Wärmedämmung 050 Serviceanleitung 052 Montageanleitung 056 Sprühdosenlack, vitosilber 057 Lackstift, vitosilber 064 Dichtmaterial für Abgasabzug Verschleißteile 022 Magnesiumanode 063 Reinigungsbürste A Typenschild Wärmedämmung B Typenschild Heizkessel C Typenschild Speicher Wassererwärmer D Kesselkreisregelung siehe Montage−...
  • Seite 16 Einzelteillisten Einzelteilliste (Fortsetzung)
  • Seite 17 Einzelteillisten Einzelteilliste (Fortsetzung)
  • Seite 18 Einzelteillisten Einzelteilliste (Fortsetzung)
  • Seite 19 Einzelteillisten Einzelteilliste (Fortsetzung)
  • Seite 20: Anhang

    Anhang Technische Daten Nenn Wärmeleistung Speicher Wassererwärmer Inhalt Liter Produkt ID Nummer CE 0085 AQ 0699 Heizgasseitiger Widerstand mbar 0,06 0,07 0,08 0,08 Notwendiger Förderdruck mbar 0,05 0,05 0,05 0,05 Abgastemperatur H bei Kesselwassertemp. 40 ºC ºC H bei Kesselwassertemp. 75 ºC ºC Kurzzeitleistung (10 Min.) Liter/...
  • Seite 21: Protokoll

    Anhang Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
  • Seite 22: Konformitätserklärung

    Anhang Konformitätserklärung für Vitola 111 Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitola 111 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 303 98/ 37/EG EN 267...
  • Seite 23: Herstellerbescheinigung

    Anhang Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, bestätigen, dass das folgende Produkt die nach 1. BlmSchV § 7 (2) geforderten Grenzwerte einhält: Heizkessel Brenner Einheiten Vitola 111 mit Unit Öl Gebläsebrenner...
  • Seite 24 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
