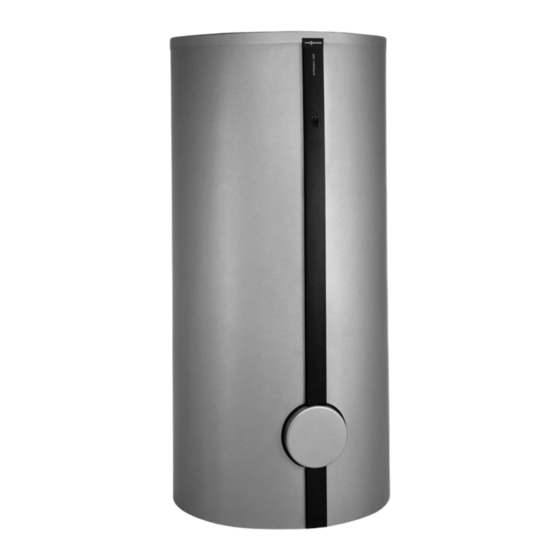

Viessmann Vitocell 100-L Typ CVL Montageanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. Vitocell 100-L Typ CVL
  6. Montageanleitung
Viessmann Vitocell 100-L Typ CVL Montageanleitung

Viessmann Vitocell 100-L Typ CVL Montageanleitung

Vorschau ausblenden Andere Handbücher für Vitocell 100-L Typ CVL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VIESMANN
Montageanleitung
für die Fachkraft
Vitocell 100-L
Typ CVL, CVLA
Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem
500 bis 950 l Inhalt
VITOCELL 100-L
Nach Montage entsorgen!
5603865 DE
1/2018

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocell 100-L Typ CVL

Inhaltszusammenfassung für Viessmann Vitocell 100-L Typ CVL

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-L Typ CVL, CVLA Speicher für Trinkwassererwärmungsanlagen im Speicherladesystem 500 bis 950 l Inhalt VITOCELL 100-L Nach Montage entsorgen! 5603865 DE 1/2018...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Hinweis Dieses Zeichen warnt vor Sach- und Umwelt- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- schäden. mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagehinweise Produktinformation ................. Anschlüsse ..................■ Hinweise zur Aufstellung ..............■ Montageablauf Speicher 500 l ..................Speicher aufstellen ................■ Speicher 750 und 950 l ................Speicher aufstellen ................■...

  • Seite 4: Entsorgung Der Verpackung

    Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.

  • Seite 6: Produktinformation

    Produktinformation Anschlüsse Abb. 1 500 l Magnesium-Schutzanode Warmwasser Warmwassereintritt vom Wärmetauscher Zirkulation Tauchhülse für Speichertemperatursensor oder Temperaturregler Abb. 2 750 und 950 l Kaltwasser Entleerung Magnesium-Schutzanode Warmwasser Warmwassereintritt vom Wärmetauscher Klemmsystem für Speichertemperatursensor oder Temperaturregler Zirkulation Kaltwasser Entleerung Hinweise zur Aufstellung Achtung Zur Bedienung des Temperaturreglers (falls vorhan- ■...
  • Seite 7 Produktinformation (Fortsetzung) Speicher mit Elektro-Heizeinsatz aufstellen Montageanleitung Elektro-Heizeinsatz Mindestabstand einhalten. Abb. 3 Speicherinhalt Leistung Elektro-Heizeinsatz Maß a 500 l 6 kW 650 mm 750 und 950 l 6 kW 1000 mm 750 und 950 l 12 kW 1000 mm Hinweis Montageanleitung Ladelanze Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min.

  • Seite 8: Speicher 500 L

    Speicher 500 l Speicher aufstellen Abb. 5 Typenschild Masseleitung Magnesium-Schutzanode 3. Anodenanschluss prüfen.

  • Seite 9: Speicher 750 Und 950 L

    Speicher 750 und 950 l Speicher aufstellen Abb. 6 Typenschild Magnesium-Schutzanode Einzelteile Stellfüße Masseleitung 3. Stellfüße bis zum Anschlag in die Standfüße ein- 5. Anodenanschluss prüfen. schrauben und Speicherkörper mit Stellfüßen aus- richten. Hinweis Stellfüße nicht über 35 mm Gesamtlänge heraus- drehen.

  • Seite 10: Thermometerfühler (Falls Vorhanden) Und Speichertemperatursensoren Anbauen

    Speicher 750 und 950 l (Fortsetzung) Thermometerfühler (falls vorhanden) und Speichertemperatursensoren anbauen Abb. 7 Thermometer (im Lieferumfang) Klemmsystem für Speichertemperatursensoren 1. Thermometerfühler durch die Abdeckleiste führen 4. Muttern lösen. und Thermometer einstecken. 5. Klemmsysteme auf die Gewindebolzen stecken Hinweis und ausrichten. Falls kein Thermometer vorhanden ist, das Loch mit Abdeckung (Rosette) verschließen.

  • Seite 11: Speicher 500 Bis 950 L

    Speicher 500 bis 950 l Wärmedämm-Mantel anbauen Abb. 8 Hinweis 2. Auf Speichervorderseite: 6 Klippverschlüsse auf Für die folgenden Arbeiten sind 2 Personen erforder- das Kantenprofil des rechten und linken Wärme- ■ lich. dämm-Mantels stecken. ■ Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Speicher geraten.

  • Seite 12: Thermometer Mit Thermometerfühler (Falls Vorhanden) Und Abdeckleisten Anbauen

    Speicher 500 bis 950 l (Fortsetzung) Thermometer mit Thermometerfühler (falls vorhanden) und Abdeckleisten anbauen Abb. 9 Typenschild Speicher 1. Wärmedämm-Mantel durch Klopfen gleichmäßig 4. Flanschhaube anbauen. an den Speicherkörper anlegen. 5. Abdeckleiste vorn anbauen. 2. Bei 500 l: Thermometerleitung durch die Abdeck- leiste vorn und den Wärmedämm-Mantel führen.

  • Seite 13: Deckel Anbauen

    Deckel anbauen Abb. 10 Schriftzug Speicher 500 l: Speichertemperatursensor einbauen Speichertemperatursensor liegt in der Verpackung Sensor nicht mit Isolierband umwickeln. ■ ■ der Regelung. ■ Sensorbefestigung mit Sensor bis zum Anschlag in Sensorbefestigungen stecken in den Tauchhülsen. die Tauchhülse einführen. ■...

  • Seite 14: Mehrzellige Speicherbatterie Anschließen

    Mehrzellige Speicherbatterie anschließen 500 l Speicherinhalt ■ Temperaturregler in die letzte Speicherzelle vom Kaltwassereintritt aus gesehen einbauen (siehe Abbildung). WW/WT ■ Der Warmwassereintritt vom Wärmetauscher muss immer umgekehrt zur Kaltwasserführung verlaufen. Hinweis Warmwasser und Kaltwasser können entgegen der Abbildung auch zur anderen Seite hin angeschlossen werden.

  • Seite 15: Trinkwasserseitig Anschließen

    Trinkwasserseitig anschließen ■ Für den trinkwasserseitigen Anschluss die DIN 1988 Zulässige Temperatur 95 °C und die DIN 4753 beachten. Zulässiger Betriebsdruck 10 bar : Vorschriften des SVGW (1 MPa) Alle Rohrleitungen mit lösbaren Verbindungen ■ Prüfdruck 13 bar anschließen. (1,3 MPa) ■...

  • Seite 16: Technische Daten

    Anschlüsse (Außengewinde) Warmwassereintritt vom Wärmetauscher Kaltwasser, Warmwasser Zirkulation, Entleerung ¼ ¼ ¼ Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
