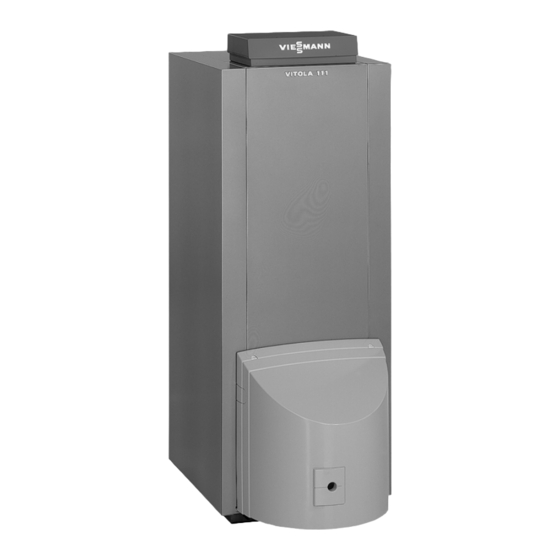

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitola 111 Typ VE1A, 15 bis 27 kW Öl-/Gas-Heizkessel VITOLA 111 Bitte aufbewahren! 5681 585 9/2005...
- Seite 2 Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen, die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
- Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen zu Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Anlage spannungsfrei schalten und...
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... Weitere Angaben zu den Arbeitsschritten ............ Einzelteillisten ..................18 Protokolle....................24 Technische Daten ..................25 Bescheinigungen Konformitätserklärung ................26 Herstellerbescheinigung gemäß 1. BlmSchV..........27...
- Seite 5 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen ............2.
- Seite 6 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, . . . (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 21. Einweisung des Anlagenbetreibers ....... 22.
- Seite 7 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen 4. Heizungsanlage mit Wasser füllen und entlüften, bis der Fülldruck 0,1 bis 0,2 bar höher ist, als der Vor- druck des Membran-Ausdehnungs- gefäßes. Zul. Betriebsdruck: 3 bar Prüfdruck: 4 bar 1.
- Seite 8 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Veränderung der Abgastemperatur (falls erforderlich) Zur Erhöhung der Abgastemperatur die erforderliche Anzahl Öffnungen im Boden der Brennkammer mit Bohrer 13 mm aufbohren (nicht in c). Je Öffnung erhöht sich die Abgastempe- ratur bis ca.
- Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür öffnen Bei raumluftunabhängigem Betrieb: Vor Öffnen der Tür Zuluftleitung abbauen.
- Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche reinigen Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der 2. Wärmedämmteile von Brennkam- Kesseltür auf Beschädigungen prü- mer und Kesseltür auf Beschädi- fen. gungen prüfen. 3. Beschädigte Teile austauschen.
- Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür schließen Hinweis Nur bei Gas-Gebläsebrenner: Schrauben über Kreuz anziehen. Gasanschlussrohr anbauen und Dichtheitsprüfung durchführen.
- Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen 1. Oberblech A und Wärmedämm- Matte B abbauen. 2. Masseleitung C von der Steck- zunge D ziehen. 3. Messgerät (Messbereich bis 5 mA) zwischen Steckzunge D und Mas- seleitung C in Reihe schalten.
- Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Flanschdeckel C abbauen. 5. Speicher-Wassererwärmer vom Rohrsystem trennen, damit keine 1. Nur bei 15 bis 22 kW Reinigungsmittel und Verunreini- (bei 27 kW ab Arbeitsschritt 3): gungen in das Rohrsystem gelan- Brennerhaube und Vorderblech gen können.
- Seite 14 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 7. Fest anhaftende Beläge, die nicht 8. Reinigungsmittel vollständig mit einem Hochdruckreiniger zu ablassen. beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. 9. Speicher-Wassererwärmer nach der Reinigung gründlich spülen. Achtung Um Materialschäden zu ver- meiden, keine salzsäurehal- tigen Reinigungsmittel verwenden.
- Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrnetz anschließen. 2. Neue Dichtung A am Flanschde- ckel B einlegen. 3. Flanschdeckel B mit Masselei- tung C anbauen und Schrauben mit einem Drehmoment von 25 Nm anziehen.
- Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Membran-Ausdehnungsgefäß und Druck der Anlage prüfen 1. Anlage so weit entleeren bis Mano- meter 0 anzeigt bzw. Kappenven- til am Membran- Ausdehnungsgefäß schließen und Druck im Membran-Ausdehnungs- gefäß abbauen. 2. Falls der Vordruck des Membran- Ausdehnungsgefäßes niedriger ist, als der statische Druck der Anlage, Stickstoff nachfüllen, bis der Vor-...
- Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nebenluftvorrichtung prüfen (falls vorhanden) Riegel an der Regelscheibe lösen. Hinweis Bei Betrieb des Brenners muss die Regelscheibe frei pendeln. Brenner einregulieren Serviceanleitung Brenner Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat den Betreiber der Anlage in die Bedienung einzuweisen.
- Seite 18 Einzelteillisten Einzelteillisten Hinweise für Ersatzbestellungen! Best.-Nr. und Herst.-Nr. (siehe Typenschild) sowie die Positionsnummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. 001 Kesseltür (mit Pos. 002 bis 005) 040 Wellrohr (mit Pos. 036, 2 x 037 002 Dichtpackung 16 x 12 mm und 038) 003 Wärmedämmblock für Kesseltür...
- Seite 19 Einzelteillisten Einzelteillisten (Fortsetzung) Einzelteile ohne Abbildung A Kesselkreisregelung siehe Mon- 300 Sprühdosenlack, vitosilber tage- und Serviceanleitung der 301 Lackstift, vitosilber Regelung 302 Beipack Wärmedämmung B Typenschild Wärmedämmung 305 Montageanleitung C Typenschild Heizkessel 306 Serviceanleitung D Typenschild Speicher-Wasser- 308 Beipack Verbindungselemente erwärmer 309 Beipack Befestigungselemente...
- Seite 20 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 21 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 22 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 23 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 24 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...
- Seite 25 Technische Daten Technische Daten Nenn-Wärmeleistung Produkt-ID-Nummer CE-0085 AQ 0699 Heizgasseitiger Wider- stand mbar 0,06 0,07 0,08 0,08 Erforderlicher Förder- mbar 0,05 0,05 0,05 0,05 druck Abgastemperatur bei Kesselwassertem- °C peratur 40 °C bei Kesselwassertem- °C peratur 75 °C Produkt-Kennwerte (gemäß EnEV) Wirkungsgrad 100 % der Nenn-Wär- 91,4...
- Seite 26 Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitola 111 mit Kesselkreisregelung Vitotronic und Vitola 111 mit Kesselkreisregelung Vitotronic und Gebläsebrenner Vitoflame mit den folgenden Normen übereinstimmt: EN 267...
- Seite 27 Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass folgende Produkte die nach 1. BImSchV § 7 (2) geforderten NO -Grenz- werte einhält: Heizkessel-Brenner-Einheit Heizkessel Vitola 111 mit Öl-Gebläsebrenner Vitola 111 Vitola 111 mit Gas-Gebläsebrenner Allendorf, den 22.
- Seite 28 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
