Inhaltszusammenfassung für BenQ MP772 ST

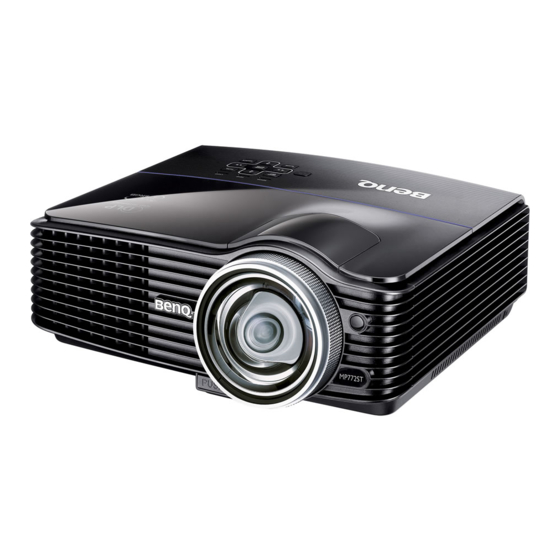

- Seite 1 MP772 ST/MP776 ST Digitalprojektor Benutzerhandbuch Willkommen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Menüanzeige des Projektors persönlich einrichten ......42 Sicherheitshinweise.....3 Projektor in einem LAN-Umfeld steuern ..........42 Einleitung ......7 Projektor ausschalten......45 Leistungsmerkmale ....... 7 Menübedienung ........46 Lieferumfang.......... 8 Wartung ......55 Außenansicht des Projektors ....9 Bedienelemente und Funktionen ..10 Pflege des Projektors ......55 Lampeninformationen......56 Projektor aufstellen...14 Problemlösung....62... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Betriebs Sorgen Sie für einen sicheren und extrem heiß. Lassen Sie bei einem stabilen Stand des Geräts. Andernfalls Lampenwechsel zunächst den kann es herunterfallen und beschädigt Projektor ca. 45 Minuten lang werden. abkühlen, bevor Sie das Lampenelement entfernen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die Belüftungsöffnungen. folgenden Standorten auf: - Stellen Sie den Projektor nicht auf eine - Orte mit unzureichender Belüftung Decke, auf Bettzeug oder auf eine andere oder unzureichendem Platz. Der weiche Oberfläche.
- Seite 6 Sie sich mit BenQ in Verbindung, um den Projektor Der BenQ-Deckenmontagesatz für den reparieren zu lassen. Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ- Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß...
-
Seite 7: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Mit den LAN-Einstellungen können Sie den Status des Projektors von einem Computere aus über einen Webbrowser einstellen. •... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Außenansicht Des Projektors
14 15 HDMI-Eingabeanschluss Signaleingangsbuchse für RGB (PC)/ Component-Video (YPbPr/YCbCr) S-Video-Eingangsbuchse Videoeingangsbuchse Audio (L/R)-Eingangsbuchsen Audioeingangsbuchse MP772 ST 14 15 Audioausgangsbuchse 12V DC 12V-Ausgang Wird verwendet, um externe Geräte, z. B. elektrischer Bildschirm oder Beleuchtungkontrolle, zu steuern. Erkundigen Sie sich bei Ihrem Händler, wie Sie diese Geräte anschließen können. -
Seite 10: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Einzelheiten finden Sie in den Informationen hinter dem Handzeichen TEMP (Temperaturwarnleuchte) Leuchtet rot auf, wenn die Temperatur des Projektors zu stark ansteigt. „Signalleuchten“ auf Seite 61 LAMP (Kontrollleuchte) Zeigt den Status der Lampe an. Leuchtet oder blinkt auf, wenn ein Problem mit der Lampe aufgetreten ist. -
Seite 11: Fernbedienung
Fernbedienung Einzelheiten finden Sie in den Informationen hinter dem Handzeichen CONTRAST Dient dem Anpassen des Kontrasts. „Einstellung von Kontrast“ auf Seite 35 TEST PATTERN Zeigt das Testmuster an. „Testmuster“ auf Seite 53 LASER Aktiviert den Laserpointer für Präsentationszwecke. „Bedienung des LASER pointers“ auf Seite 12 MENU/EXIT Aktiviert das OSD (On-Screen Display)-... - Seite 12 TIMER ON SOURCE Aktiviert den OSD-Timer oder zeigt ihn Zeigt die Quellenauswahlleiste an. entsprechend Ihrer Timereinstellungen „Eingangssignal wechseln“ auf Seite 30 MUTE „Präsentations-Timer einstellen“ auf Schaltet den Ton des Projektors ein und Seite 37 aus. TIMER SET UP „Ton ausschalten“ auf Seite 41 Dient der direkten Eingabe von MODE Timereinstellungen.
-
Seite 13: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Infrarot-Sensoren (IR) für die Fernbedienung befinden sich an der Vorder- und Rückseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. -
Seite 14: Projektor Aufstellen
Auf- und Abbau am Beachten Sie, dass für diese Variante eine besten geeignet. spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben. -
Seite 15: Bevorzugte Bildgröße Für Die Projektion Einstellen
Bildes und des vertikalen Versatzes berücksichtigen, die in direkter Relation zum Projektionsabstand stehen. Damit Sie die ideale Position für Ihren Projektor besser bestimmen können, stellt BenQ eine Tabelle mit Leinwandgrößen für das 4:3-Bildformat bereit. Es sind zwei Abstände zu berücksichtigen: der horizontale Abstand von der Mitte der Leinwand (Projektionsabstand) -
Seite 16: Empfohlene Leinwandgröße Für Einen Bestimmten Abstand Festlegen
Die empfohlene Position des Projektors befindet sich im rechten Winkel zur horizontalen Mitte der Leinwand in dem Abstand zur Leinwand, der im obigen Schritt 2 ermittelt wurde. Für den Versatz gilt dabei der Wert, der im obigen Schritt 3 ermittelt wurde. -
Seite 17: Projektionsgrößen
3704 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln. -
Seite 18: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 19: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Der Projektor kann sowohl an IBM®-kompatible Rechner als auch an Macintosh®-Rechner angeschlossen werden. Zum Anschließen an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter (optionales Zubehör) benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an die D-Sub-Ausgangsbuchse des Computers an. -
Seite 20: Geräte Als Videoquelle Anschließen
Geräte als Videoquelle anschließen Für den Anschluss des Projektors an ein Videoquellgerät wird nur eine der Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben: Aussehen des Anschlussname... -
Seite 21: An Ein Hdmi-Gerät Anschließen
An ein HDMI-Gerät anschließen Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen. Projektor an ein HDMI-Gerät anschließen: Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videogerätes an. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an. •... -
Seite 22: S-Video-/Composite-Video-Quellgerät Anschließen
S-Video-/Composite-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über eine freie S-Video/ Video-Ausgangsbuchse verfügt: • Wenn es über beide Buchsen verfügt, verwenden Sie die S-Video-Ausgangsbuchse für die Verbindung, da der S-Video-Anschluss eine bessere Bildqualität bietet als der Video- Anschluss. -
Seite 23: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. -
Seite 24: Projizierte Bilder Einstellen
Der Projektor sucht nach Eingangssignalen. Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung „Kein Signal“ angezeigt, bis ein Eingangssignal gefunden wurde. Sie können auch am Projektor oder auf der Fernbedienung auf SOURCE drücken, um das gewünschte Eingangssignal auszuwählen. -
Seite 25: Feinabstimmung Der Bildschärfe
Bild automatisch einstellen In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf AUTO auf dem Projektor oder auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein. -
Seite 26: Menüs Verwenden
H-Größe Autom. Abschaltung Deaktiviert Digitaler Zoom Timer Deaktiviert 3D-Synchronisierung Bedientastenfeldsperre 3D-Synchronisierung umkehren Deaktiviert Sleeptimer Deaktiviert BenQ Startbild Analog RGB MENU Beenden Analog RGB MENU Beenden Drücken Sie zweimal* auf Verwenden Sie , um das Menü MENU/EXIT auf dem Projektor EINSTELLUNGEN: Standard zu oder auf der Fernbedienung, um markieren. -
Seite 27: Projektor Sichern
Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington-Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. -
Seite 28: Passwortrückruf Einleiten
Rückrufcode: 0 2 1 2 Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an Ihr BenQ-Servicecenter MENU vor Ort, um die Nummer zu dekodieren. Beenden Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 29: Passwort-Funktion Deaktivieren
Um das OSD zu verlassen, drücken Sie auf MENU/EXIT. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, gehen Sie zum Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Einschaltsperre zurück, nachdem Sie das OSD- Menüsystem geöffnet haben. Drücken Sie auf MODE/ENTER. Die Meldung „PASSWORT EINGEBEN“... -
Seite 30: Eingangssignal Wechseln
Eingangssignal wechseln Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn Sie möchten, dass er automatisch nach Signalen sucht. -
Seite 31: Bild Vergrößern Und Nach Details Suchen
Bild vergrößern und nach Details suchen Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Fernbedienung benutzen Drücken Sie auf Digitaler Zoom+/-, um die Zoomleiste anzuzeigen. Drücken Sie auf Digitaler Zoom+, um die Mitte des Bildes zu vergrößern. -
Seite 32: Bildformat Auswählen
Bildformat auswählen Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und einige Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 33: Über Das Bildformat
Über das Bildformat • In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. • Auf diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: 4:3: Skaliert ein Bild so, dass es in Skaliert ein Bild proportional, um es der Mitte der Leinwand in einem an die native Auflösung des Projektors in... -
Seite 34: Bildqualität Optimieren
Bildqualität optimieren Wandfarbe verwenden Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, gehen Sie zum Menü... -
Seite 35: Feinabstimmung Der Bildqualität In Den Benutzermodi
Drücken Sie auf , um Referenzmodus zu markieren. Diese Funktion steht nur zur Verfügung, wenn der Modus Benutzer 1 oder Benutzer 2 unter dem Menüelement Bildmodus ausgewählt ist. Drücken Sie auf , um einen Bildmodus auszuwählen, der Ihren Bedürfnissen am ehesten entspricht. Drücken Sie auf , um das Menüelement auszuwählen, das geändert werden soll, und stellen Sie den Wert mit... -
Seite 36: Farbtemperatur Auswählen
Wenn Sie sich Bilder mit dieser Qualität wünschen, wählen Sie Ein. Wenn Sie dies nicht benötigen, wählen Sie Aus. Wenn Aus ausgewählt ist, steht die Funktion Farbtemperatur nicht zur Verfügung. Farbtemperatur auswählen Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewählten Signaltyp unterscheiden. -
Seite 37: Präsentations-Timer Einstellen
Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. Gelb Wenn Sie z. B. Rot auswählen und als Bereich GRÜN 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Magenta Zyan... - Seite 38 Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Immer Zeigt den Timer während der Präsentation auf der Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf der 1 Min/2 Min/3 Min Leinwand an.
-
Seite 39: Bild Anhalten
Wie wird die TIMER ON-Taste benutzt? TIMER ON ist eine Multifunktionstaste. • Wenn der Präsentations-Timer ausgeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung. Sie können entscheiden, ob Sie den Timer aktivieren möchten, indem Sie den Anweisungen auf dem Bildschirm folgen. •... -
Seite 40: Die Fragefunktion Nutzen
Die Fragefunktion nutzen Das Menü INFORMATIONEN enthält mögliche Lösungen für bekannte Probleme bezüglich Bildqualität, Installation und Spezialfunktionen sowie Wartungsinformationen. FAQ-Informationen erhalten: Drücken Sie auf dem Projektor oder auf der Fernbedienung auf oder drücken Sie auf MENU/EXIT, um das OSD-Menü zu öffnen. Drücken Sie auf , um das Menü... -
Seite 41: Projektor An Hohen Orten Verwenden
Projektor an hohen Orten verwenden Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m–3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 0°C–35°C benutzen. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Umgebungstemperatur zwischen 0°C und 35°C liegt. -
Seite 42: Menüanzeige Des Projektors Persönlich Einrichten
Die einzige Möglichkeit zum Ändern von Ton Ein/Aus ist das Einstellen von Ein oder Aus hier. Ausschalten des Tons oder Änderung der Tonstufe hat keinen Einfluss auf den Ton Ein/Aus. Menüanzeige des Projektors persönlich einrichten Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. -
Seite 43: Projektor Aus Der Ferne Über Einen Webbrowser Steuern
Drücken Sie auf , um Anwenden zu markieren, und drücken Sie auf MODE/ ENTER. Wechseln Sie wieder zur Seite LAN-Steuerungseinstellungen. Es werden die Einstellungen für IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server angezeigt. Notieren Sie siche die IP-Adresse, die in der Zeile IP-Adresse von Projektor angezeigt wird. - Seite 44 i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. Siehe „2. BILD-Menü“ auf Seite 51 „Fernbedienung“ auf Seite 11 für weitere Einzelheiten. ii. Um die Eingangsquelle zu wechseln, klicken Sie auf das gewünschte Signal. •...
-
Seite 45: Projektor Ausschalten
Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netz zurückzuwechseln. Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview. Projektor ausschalten Drücken Sie auf die Stromversorgung-Taste. -
Seite 46: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, dass Sie verwenden, variieren können. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/ Wandfarbe Blau /Schultafel Bildformat Auto/Real/4:3/16:9 Autom. Schrägposition (nur MP776 ST) Schrägposition Position DISPLAY Phase H-Größe Digitaler Zoom 3D-Synchronisierung Ein/Aus 3D-Synchronisierung umkehren... -
Seite 47: Hauptmenü Untermenü
Mitte/Oben links/Oben rechts/ Menüposition Unten rechts/Unten links Deaktiviert/5 Min/10 Min/ Autom. Abschaltung 15 Min/20 Min/25 Min/30 Min Deaktiviert/5 Min/10 Min/ Timer 15 Min/20 Min/25 Min/30 Min Bedientastenfeldsperre Ein/Aus Deaktiviert/30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Startbild Schwarz/Blau/BenQ Bedienung... - Seite 48 Hauptmenü Untermenü Optionen Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellun- Lautstärke Ton Ein/Aus Ein/Aus Monitorausgang Ein/Aus im Standbymodus Lampenmo- Normal/Sparmodus Lampeneinstellun- Lampentimer zurücks. Entsprechende Lampenstunden Passwort ändern Sicherheitsein- stell. Einschaltsperre EINSTEL- 2400/4800/9600/14400/19200/ Baudrate LUNGEN: 38400/57600/115200 Testmuster Ein/Aus Erweitert Verd. Untert. Ein/Aus aktiviert Verd.
-
Seite 49: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe „Wandfarbe verwenden“ auf Seite 34 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es vier Optionen für die Bildformat Einstellung des Bildformats. Siehe „Bildformat auswählen“... -
Seite 50: Funktion
Funktion Beschreibung Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. •... - Seite 51 Funktion Beschreibung Passt die Schärfe des Bildes an. Siehe „Einstellung von Bildschärfe“ auf Seite 35 für weitere Einzelheiten. Bildschärfe Diese Funktion steht nur zur Verfügung, wenn ein Video-, S-Video oder Component Video-Signal ausgewählt ist und es sich beim Systemformat um NTSC oder PAL handelt. Siehe „Einstellung von Helle Farben“...
- Seite 52 Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten Startbild des Projektors angezeigt wird. Es stehen die folgenden Optionen zur Auswahl: BenQ-Logo, Schwarzer Bildschirm, Blauer Bildschirm und. Aktiviert oder deaktiviert die Schnellkühlungsfunktion. Bei Auswahl Schnellkühlung von Ein wird die Funktion aktiviert und die Kühlphase des Projektors von den normalen 90 Sekunden auf ungefähr 30 Sekunden verkürzt.
-
Seite 53: Beschreibung
Funktion Beschreibung Lampenmodus Siehe „Einstellung Lampenmodus als Sparmodus“ auf Seite 56 für weitere Einzelheiten. Lampentimer zurücks. Lampeneinstel- Siehe „Lampentimer zurücksetzen“ auf Seite 60 für weitere lungen Einzelheiten. Entsprechende Lampenstunden Siehe „Lampenbetriebssystem“ auf Seite 56, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden. Passwort ändern Sie werden aufgefordert, das aktuelle Passwort einzugeben, bevor Sie ein neues Passwort auswählen können. -
Seite 54: Einst. Zurücksetzen
Funktion Beschreibung Gesteuert von DHCP IP-Adresse von Projektor Subnet-Maske LAN-Steuerung- Standard-Gateway seinstellungen DNS-Server Anwenden Siehe „Projektor in einem LAN-Umfeld steuern“ auf Seite 42 für weitere Einzelheiten. Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück. Einst. zurück- Die folgenden Einstellungen bleiben unverändert: Phase, H- setzen Größe, Benutzer 1, Benutzer 2, Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell. -
Seite 55: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 56: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Summe (entsprechender) Betriebsstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe „Einstellung Lampenmodus als Sparmodus“... -
Seite 57: Zeit Des Lampenaustausches
Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://lamp.benq.com, um eine Ersatzlampe zu erhalten Die LAMP (Kontrollleuchte) und die TEMP (Temperaturwarnleuchte) leuchten auf, wenn die Lampe heiß wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. -
Seite 58: Lampe Auswechseln
Lampe auswechseln • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. • Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. •... - Seite 59 Ziehen Sie den Lampenstecker wie in der Abbildung gezeigt vom Projektor ab. Lösen Sie die Befestigungsschraube der Lampe. Heben Sie den Griff nach oben an. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgenommen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.
- Seite 60 Achten Sie darauf, dass der Griff absolut flach liegt und arretiert ist. Bringen Sie die Lampenabdeckung wieder am Projektor an. Ziehen Sie die Schrauben zur Sicherung der Lampenabdeckung an. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen.
-
Seite 61: Status Und Beschreibung
Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standby-Modus. Orangene Grün Einschalten. Blinkend Normaler Betrieb. Grün • Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde. • Der Projektor benötigt nach der Abschaltung 90 Sekunden Orangene zur Abkühlung. -
Seite 62: Problemlösung
Problemlösung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in die Netzbuchse Über das Netzkabel wird kein Strom am Projektor und in die Netzsteckdose. Wenn zugeführt. die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während Warten Sie, bis die Kühlphase abgeschlossen der Kühlphase wieder einzuschalten. -
Seite 63: Technische Daten
1-CHIP DMD RJ45 x 1 F-Wert des Objektivs IR-Empfänger x 2 F = 2,6 (MP776 ST) Lampe 12V-Auslöser x 1 (Max 1 A) (MP772 ST) 210 W-Lampe Eingänge (MP776 ST) 280 W-Lampe Computereingang RGB-Eingang 15-polige D-Sub-Buchse x 2 Elektrische Anschlusswerte... -
Seite 64: Abmessungen
Abmessungen 290 mm (B) x 94 mm (H) x 252 mm (T) 127,87 61,99 71,15 Deckenmontage 242.04 Schraube für Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm 228.00 118.45 84.00 163.45 145.50 282.95 289.98 Technische Daten... -
Seite 65: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang - MP772 ST Vertikalfrequenz Horizontalfrequenz Pixelfrequenz Auflösung Modus (Hz) (kHz) (MHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500... -
Seite 66: Unterstütztes Timing Für Pc-Eingang - Mp776 St
Unterstütztes Timing für PC-Eingang - MP776 ST Vertikalfrequenz Horizontalfrequenz Pixelfrequenz Auflösung Modus (Hz) (kHz) (MHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000... -
Seite 67: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang - Mp776 St
Unterstütztes Timing für HDMI (HDCP)-Eingang - MP776 ST Vertikalfrequenz Horizontalfrequenz Pixelfrequenz Auflösung Modus (Hz) (kHz) (MHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269... -
Seite 68: Unterstütztes Timing Für Component-Yp B P R -Eingang
50,00 1080p@60Hz 67,50 60,00 1080p@50Hz 56,26 50,00 Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen. Unterstütztes Timing für Video- und S-Video-Eingänge - MP772 ST/MP776 ST Horizontalfrequenz Vertikalfrequenz Color Subcarrier- Videomodus (kHz) (Hz) Frequenz (MHz) NTSC 15,73... -
Seite 69: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das Produkt... -
Seite 70: Richtlinienerklärungen
Richtlinienerklärungen FCC-Erklärung KLASSE B: Dieses Gerät erzeugt, benutzt und strahlt u. U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend den Anweisungen installiert und benutzt wird, Funkkommunikation stören. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden. - Seite 71 Abschnitt 508 BenQ ist darum bemüht, zugängliche Produkte herzustellen und Regierungen bei der Verfügbarmachung zugänglicher Technologien zu unterstützen. Die LCD-Monitore und Projektoren von BenQ sind mit den Richtlinien von Abschnitt 508 konform und verfügen über folgenden Hilfsfeatures: • BenQ-Monitore besitzen farbige „Strom“-Anzeigen. Wenn eine Anzeige grün aufleuchtet, bedeutet dies, dass der Monitor voll mit Strom versorgt wird.
