Utilisation de la pompe
à chaleur
2.1 Domaine d'utilisation
La pompe à chaleur air/eau est exclusivement prévue pour le ré-
chauffement et le rafraîchissement de l'eau de chauffage. Elle
peut être utilisée sur des installations de chauffages existantes
ou pour des installations nouvelles.
La pompe à chaleur convient pendant le chauffage pour un fonc-
tionnement en mode mono-énergétique et bivalent jusqu'à des
températures extérieures de -25 °C.
Une température du retour de l'eau de chauffage de plus de
18 °C doit être maintenue en fonctionnement continu pour ga-
rantir un dégivrage optimal de l'évaporateur.
La pompe à chaleur n'est pas conçue pour le besoin en chaleur
élevé requis pour le séchage de la construction, le besoin accru
en chaleur devra donc être assuré par des appareils spéciaux,
côté construction. Lors d'un séchage de la construction en
automne ou en hiver, nous vous recommandons d'installer une
cartouche chauffante électrique supplémentaire (disponible en
accessoire).
La pompe à chaleur convient en mode refroidissement à des
températures de l'air de +15 °C à +40 °C.
Elle peut être utilisée pour un refroidissement silencieux et dyna-
mique. La température de l'eau minimale est de +7 °C.
ATTENTION !
L'appareil ne convient pas au mode convertisseur de fréquence.
2.2 Fonctionnement
Chauffage
L'air environnant est aspiré par le ventilateur et conduit vers
l'évaporateur (échangeur thermique). L'évaporateur refroidit l'air
par extraction de chaleur. La chaleur ainsi obtenue est transmise
au fluide utilisé (fluide frigorigène) dans l'évaporateur.
A l'aide d'un compresseur à commande électrique, la chaleur ab-
sorbée est « pompée » à un niveau de température plus élevé
par augmentation de pression puis délivrée via le condenseur
(échangeur de chaleur) à l'eau de chauffage.
De l'énergie électrique sert à faire passer la chaleur de l'environ-
nement à un niveau de température plus élevé. Comme l'énergie
extraite de l'air est transmise à l'eau de chauffage, on appelle cet
appareil « pompe à chaleur air/eau ».
La pompe à chaleur air/eau comprend les principaux compo-
sants comme l'évaporateur, le ventilateur et la vanne d'expan-
sion ainsi qu'un compresseur peu bruyant, un condenseur et une
commande électrique.
A basses températures de l'environnement, de l'humidité de l'air
s'accumule sous forme de givre sur l'évaporateur amoindrissant
ainsi la transmission de chaleur. L'évaporateur est dégivré auto-
matiquement par la pompe à chaleur selon les besoins. En fonc-
tion des conditions météorologiques, des nuages de vapeur peu-
vent apparaître au niveau de l'évacuation d'air.
F-3
Refroidissement
En mode « refroidissement », le mode de fonctionnement de
l'évaporateur et du condenseur est inversé.
L'eau de chauffage délivre de la chaleur au fluide frigorigène via
le condenseur qui travaille maintenant en tant qu'évaporateur. Le
fluide frigorigène est amené à un niveau de température plus
élevé à l'aide du compresseur. La chaleur est transmise à l'air
environnant via le condenseur (en mode chauffage via l'évapora-
teur).
3
Fournitures

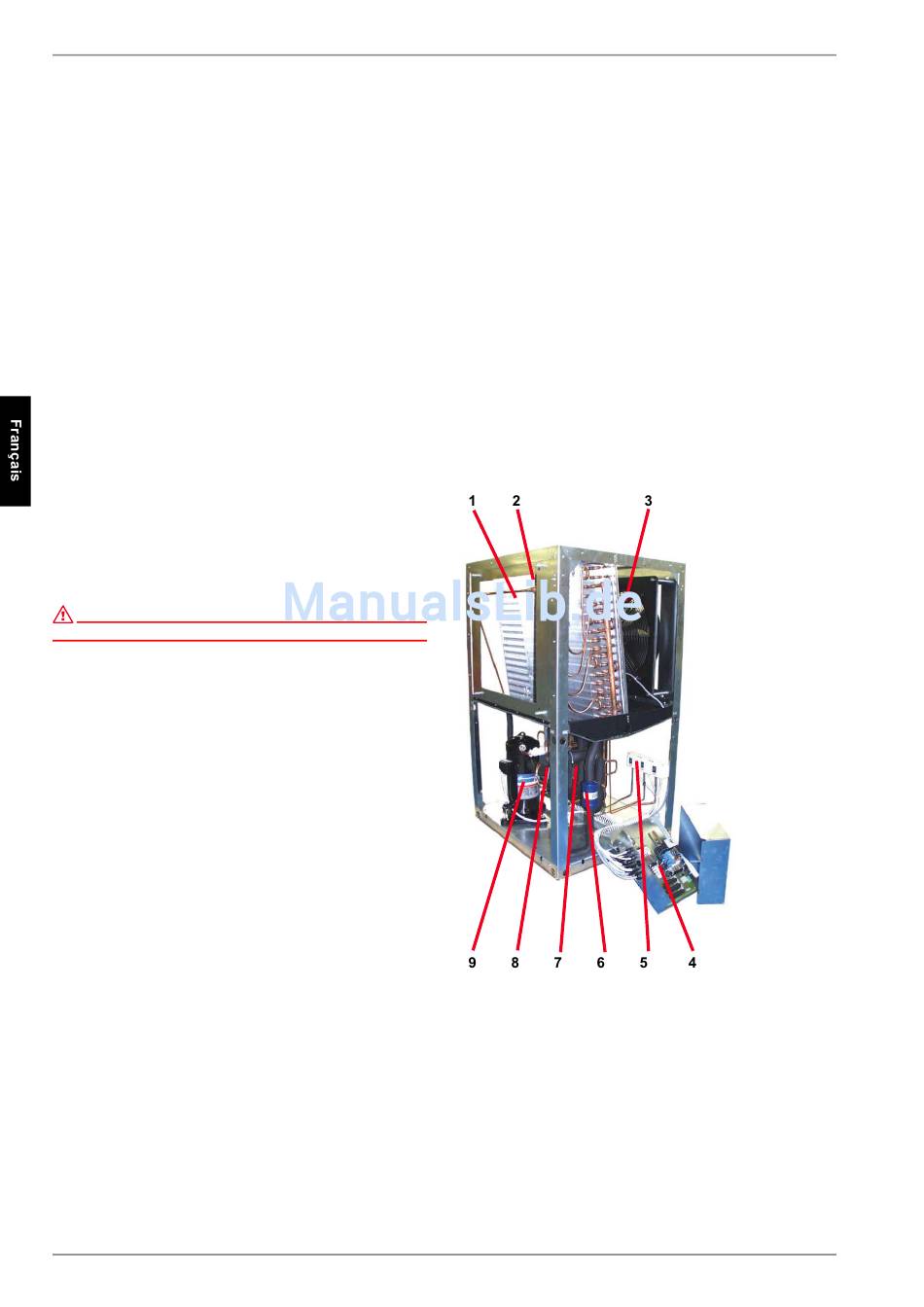

3.1 Appareil de base
La pompe à chaleur est livrée sous forme compacte et contient
les composants énumérés ci-dessous.
Le circuit réfrigérant est « hermétiquement fermé » et contient le
fluide frigorigène fluoré R404A répertorié dans le protocole de
Kyoto et dont le PRG est de 3260. Il est sans HCFC, inoffensif
pour la couche d'ozone et ininflammable.
1)
Evaporateur (mode chauffage)
2)
Clapet anti-retour
3)
Ventilateur
4)
Boîtier électrique
5)
Pressostats
6)
Sèche-filtre
7)
Condenseur (mode chauffage)
8)
Détendeur
9)
Compresseur
