6.9

Betriebsablauf des Brenners

6.9.1

Anfahren des Brenners

ORDNUNGSGEMÄSSES ZÜNDEN
TL
TR
M V
M P
TA
YP
Y
SM

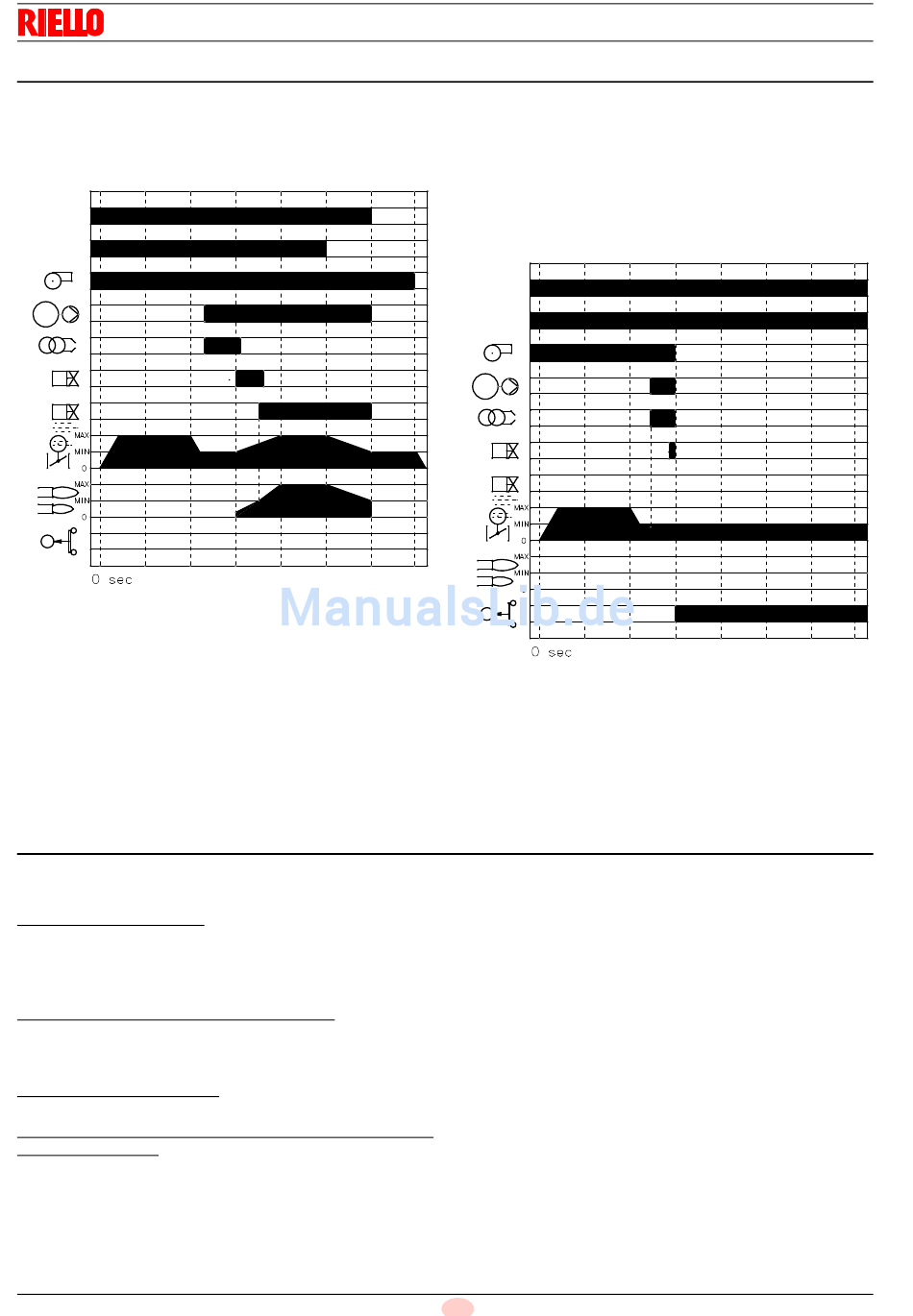

Legende (Abb. 41 und Abb. 42)
MV - Gebläsemotor
MP - Pumpenmotor
SM - Stellantrieb
TA - Zündtransformator
TL - Grenzthermostat / Grenzdruckwächter
TR - Regelthermostat / Regeldruckwächter oder Leistungsreg-
ler
Y - Heizöl-/Gasventil
YP - Pilotventil
6.10

Endkontrollen (bei laufendem Brenner)

➤ Öffnen Sie den Thermostat/Druckwächter TL:
➤ Öffnen Sie den Thermostat/Druckwächter TS:
Der Brenner muss anhalten
➤ Drehen Sie den Drehgriff des Maximalgasdruckwächters
bis zur minimalen Skalenendposition.
➤ Drehen Sie den Drehgriff des Luftdruckwächters bis zur
maximalen Skalenendposition.
Der Brenner muss in Störabschaltung anhalten
➤ Schalten Sie den Brenner aus und unterbrechen Sie die
Spannung.
➤ Lösen Sie den Verbinder des Minimalgasdruckwächters.
Der Brenner darf nicht starten
➤ Lösen Sie den Draht des QRI-Zelle.
Der Brenner muss auf Grund nicht erfolgter Zündung in Stör-
abschaltung stoppen
➤ Prüfen Sie, ob die mechanischen Sperren der Einstellvor-
richtungen richtig festgezogen sind.
20027850
Inbetriebnahme, Einstellung und Betrieb des Brenners
6.9.2 Abschaltung während des Brennerbetriebs
Erlischt die Flamme zufällig während des Brennerbetriebs, er-
folgt nach 1 s die Störabschaltung des Brenners (Abb. 42).
Für die Überprüfung des vollständigen Betriebsprogramms wird
auf die spezielle Anleitung des Instruments LMV verwiesen.
TL
TR
M V
M P
TA
YP
Y
SM
D9335
Abb. 41
34 D
NICHTZÜNDEN
D9336
Abb. 42
