Kesseltür Schließen; Brenner Reinigen - Viessmann VITOCROSSAL 200 Serviceanleitung

Weitere Angaben zu den Arbeitsschritten
Kesseltür schließen
Hinweis
Schrauben an der Kesseltür mit einem
Drehmoment von ca. 18 Nm gleichmä-
ßig über Kreuz anziehen.

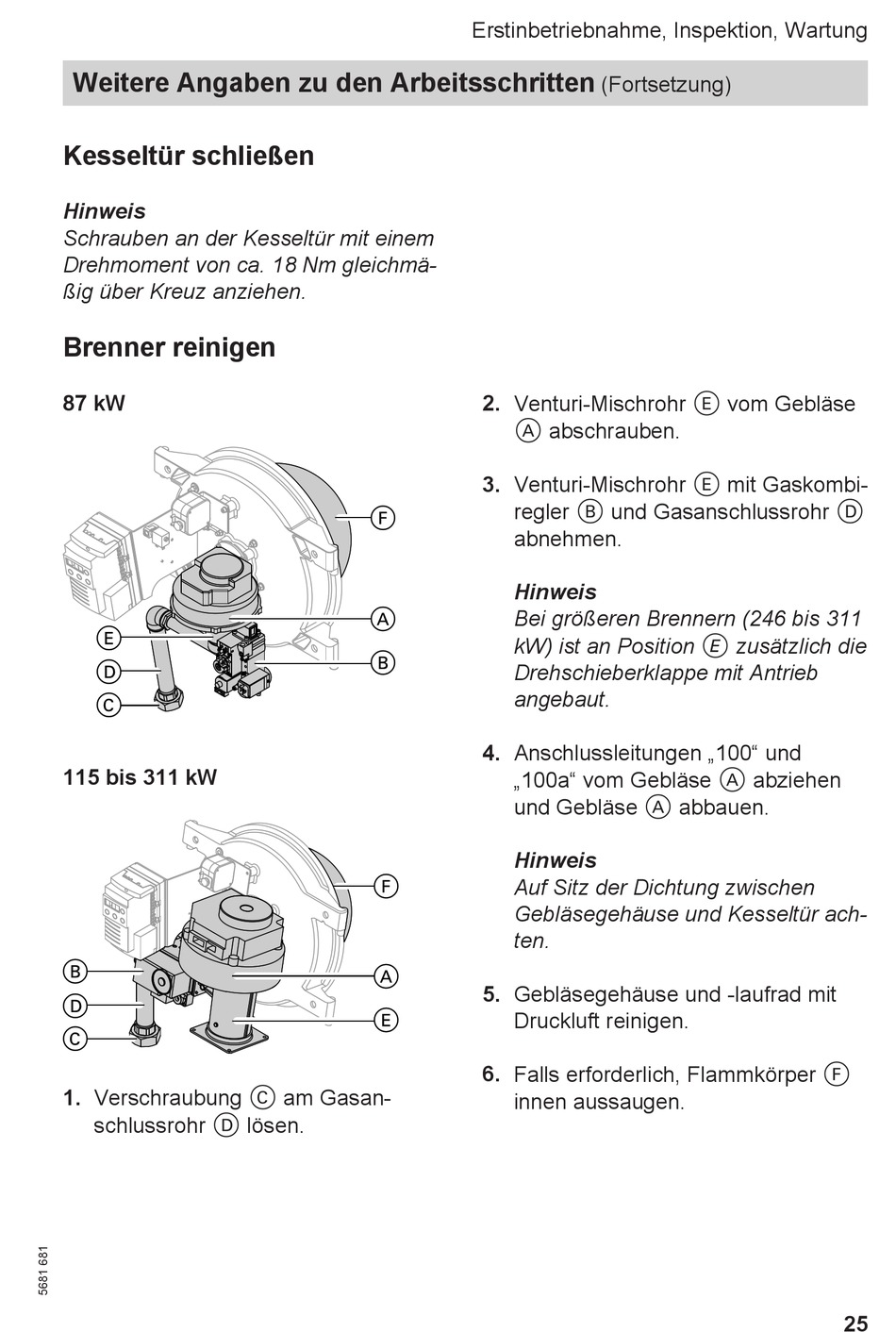

Brenner reinigen

87 kW
115 bis 311 kW
1. Verschraubung C am Gasan-
schlussrohr D lösen.
Erstinbetriebnahme, Inspektion, Wartung
(Fortsetzung)
2. Venturi-Mischrohr E vom Gebläse
A abschrauben.
3. Venturi-Mischrohr E mit Gaskombi-
regler B und Gasanschlussrohr D
abnehmen.
Hinweis
Bei größeren Brennern (246 bis 311
kW) ist an Position E zusätzlich die
Drehschieberklappe mit Antrieb
angebaut.
4. Anschlussleitungen „100" und
„100a" vom Gebläse A abziehen
und Gebläse A abbauen.
Hinweis
Auf Sitz der Dichtung zwischen
Gebläsegehäuse und Kesseltür ach-
ten.
5. Gebläsegehäuse und -laufrad mit
Druckluft reinigen.
6. Falls erforderlich, Flammkörper F
innen aussaugen.
25
