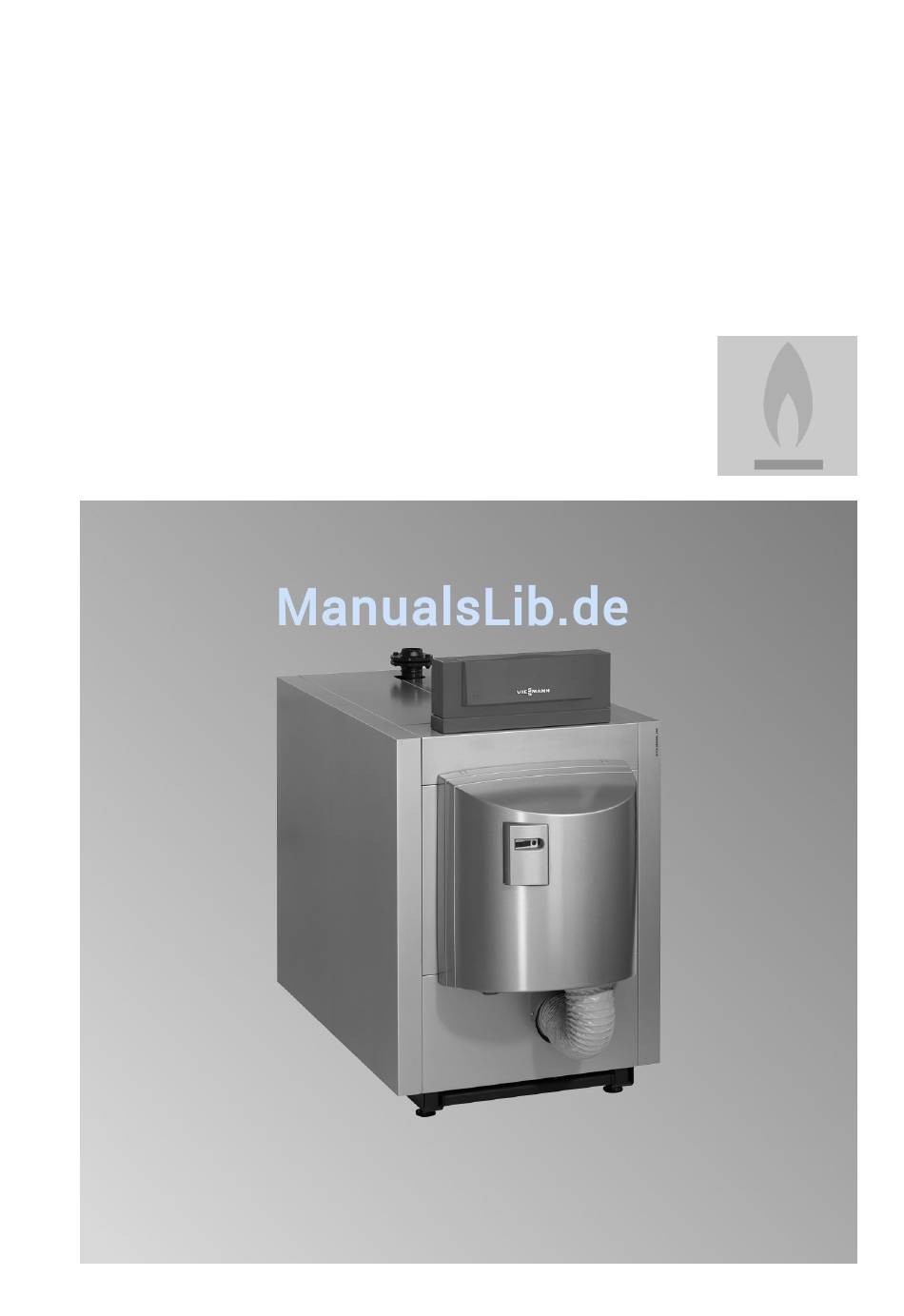

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocrossal 200 Typ CM2, 87 bis 311 kW Gas-Brennwertkessel mit MatriX-Strahlungsbrenner VITOCROSSAL 200 Nach Montage entsorgen! 5601 896 3/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Wärmedämmung anbauen................... ■ Wärmedämm-Matten..................■ Seitenbleche..................... ■ Vorderbleche..................... ■ Wämedämm-Matte hinten und Hinterbleche............ 10 Regelung anbauen....................11 Heizwasserseitig anschließen................11 Sicherheitsanschlüsse erstellen ................13 Elektrisch anschließen und Oberblech anbauen..........13 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen. Die gewerbliche oder industrielle Ver- wendung zu einem anderen Zweck als zur Erwärmung von Heizwasser gilt als... -
Seite 5: Abstandsmaße
A Heizkessel C Schallabsorbierende Stellfüße B Brenner (Zubehör) Maße in Klammern sind Mindestab- stände. Maß a: 500 mm Maß b: 400 mm Bei Verwendung von Viessmann Zube- hör für Zweikesselanlagen bei Maß a und b: Montageanleitung Abgas-Sam- melführung und hydraulische Systemverbindung... -
Seite 6: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Achtung Hinweis Beschädigung des Abgasan- Falls der Heizkessel ebenerdig aufge- schlusses kann zu Undichtigkei- stellt wird, muss ein geeigneter Kon- ten führen. denswasserablauf (max. 50 mm über Heizkessel nicht am Abgasan- dem Boden) im Aufstellraum vorhanden schluss anheben oder bewegen. -
Seite 7: Wärmedämmung Anbauen
Wärmedämmung anbauen Hinweis Alle erforderlichen Teile liegen im Karton der Wärmedämmung. Wärmedämm-Matten Hinweis Montageanleitung Zubehör für Bei raumluftunabhängigem Betrieb raumluftunabhängigen Betrieb. Zuluftleitung vor Anbau der Wärme- dämm-Bleche montieren. -
Seite 8: Seitenbleche
Wärmedämmung anbauen (Fortsetzung) Seitenbleche 5. 8x 6 x 10 3,9 x 9,5 6 x 10 Seitenbleche an oberen Befestigungs- schienen festschrauben. -
Seite 9: Vorderbleche
Wärmedämmung anbauen (Fortsetzung) Vorderbleche 3,9 x 9,5 3,9 x 9,5 Die Schrauben im Vorderblech oben Montageanleitung Zubehör für werden erst nach Montage des Kessel- raumluftunabhängigen Betrieb. temperatursensors und der Fühler (siehe Seite 14) ganz eingeschraubt. Hinweis Bei raumluftunabhängigem Betrieb im Vorderblech Öffnung für Zuluftleitung vorbereiten und Bleche an der Perforie- rung A ausbrechen. -
Seite 10: Wämedämm-Matte Hinten Und Hinterbleche
Wärmedämmung anbauen (Fortsetzung) Wämedämm-Matte hinten und Hinterbleche Die Seitenbleche, falls erforderlich, ent- sprechend der Vorder- und Hinterbleche ausrichten. Dazu die Linsenschrauben in den oberen Befestigungsschienen lösen. -
Seite 11: Regelung Anbauen
Regelung anbauen Achtung Hinweis Beschädigungen der Kapillaren Schrauben zum Anbauen der Regelung führen zu Funktionsstörungen liegen im Karton der Regelungsblende. der Fühler. Kapillaren nicht knicken. 6 x 12 Heizwasserseitig anschließen Hinweis Der Vitocrossal ist nur für Pumpenwarm- wasser-Heizungen geeignet. Keine 4-Wege-Mischer, Überströmven- tile oder sonstige Vorlauf-Rücklauf- Bypässe einbauen. - Seite 12 Heizwasserseitig anschließen (Fortsetzung) A KV Muffe für Regeleinrichtungen Kesselvorlauf R ½ (z.B. Mindestdruckwächter) 87 bis142 kW: PN 6 DN 50 Entleerung und Anschluss Memb- 186 bis 311 kW: PN 6 DN 65 ran-Ausdehnungsgefäß R 1 Sicherheitsanschluss (Sicher- KOA Kondenswasserabfluss R ½ heitsventil und Entlüftung) G 1¼...
-
Seite 13: Sicherheitsanschlüsse Erstellen
Sicherheitsanschlüsse erstellen 1. Sicherheitsanschluss erstellen. 2. Dichtheit der heizwasserseitigen Anschlüsse prüfen. Zul. Betriebsdruck: 4 bar (0,4 MPa) Sicherheitsventil Prüfdruck: 5,2 bar (0,52 MPa) Die Heizkessel sind mit einem Sicher- Wassermangelsicherung (Wasser- heitsventil auszurüsten, das bauteilge- standsbegrenzer) prüft der TRD 721 entsprechend und je nach ausgeführter Anlage gekennzeich- Die Heizkessel sind gemäß... - Seite 14 Elektrisch anschließen und Oberblech anbauen (Fortsetzung) Das Vorderblech oben anheben, Fühler und Kesseltemperatursensor so weit wie möglich in Tauchhülse schieben. 3,9 x 9,5 A Fühler C Brennerleitung B Kesseltemperatursensor D Elektrische Anschlussleitungen Achtung Elektrische Leitungen dürfen nicht mit heißen Bauteilen in Berührung kommen.
-
Seite 15: Anschlüsse An Das Regelungsunterteil
Elektrisch anschließen und Oberblech anbauen (Fortsetzung) Anschlüsse an das Regelungsunterteil Montageanleitung Kesselkreisre- gelung Oberbleche und Abdeckbleche 3,9 x 9,5 3,9 x 30 A Typenschild (wahlweise rechts oder links) -
Seite 16: Abgasseitig Anschließen
Abgasseitig anschließen Abgasanschluss und Siphon 1. Kesselanschluss-Stück (Zubehör) 3. Siphon mit Wasser befüllen und bis zum Anschlag in den Abgasstut- anbauen. zen stecken. Hinweis Abgasstutzen auf kürzestem Weg und leicht steigend (min. 3°) mit der Abgasleitung verbinden. Scharfe Kni- cke vermeiden. 2. -
Seite 17: Kondenswasserableitung
Abgasseitig anschließen (Fortsetzung) Kondenswasserableitung Der Kondenswasserablauf A muss ein- sehbar sein. Anschluss (außen): 7 19 mm Neutralisationseinrichtung (falls vor- handen) Neutralisationseinrichtung hinter dem Heizkessel aufstellen und mit dem Kon- denswasserabfluss verbinden. Neutralisationseinrichtung an das Ent- wässerungssystem anschließen. Kondenswasserabflussleitung mit Gefälle unterhalb der Rückstauebene Montageanleitung Neutralisati- des Abgassammelkastens verlegen. -
Seite 18: Brenner Anbauen
Brenner anbauen Hinweis Alle zum Anbau erforderlichen Teile lie- gen in der Verpackung des Brenners. Der Scharnierbügel ist am Heizkessel links angebaut und kann bauseits auch rechts montiert werden. Schrauben an der Kesseltür mit einem Drehmoment von ca. 18 Nm über Kreuz anziehen. -
Seite 19: Brenner Gasseitig Anschließen
Brenner gasseitig anschließen 1. Gasanschluss nach TRGI 2008 2. Dichtheitsprüfung durchführen. erstellen. a Gasanschluss nach ÖVGW-TR Achtung Gas 1996 und den regionalen Überhöhter Prüfdruck führt zu Bauordnungen erstellen. Schäden an Brenner und c Gasanschluss nach SVGW Gasarmatur. erstellen. Max. Prüfdruck 150 mbar/ 15 kPa. -
Seite 20: Brenner Elektrisch Anschließen
Brenner elektrisch anschließen lÖ 1. Prüfen, ob die Anschlüsse „L 1“ und 3. Brennerstecker fA und lÖ am Mat- „N“ am Netzanschluss der Regelung riX-Brenner aufstecken. ordnungsgemäß ausgeführt sind. Achtung Montageanleitung Regelung Elektrische Leitungen dürfen nicht mit heißen Bauteilen in Gefahr Berührung kommen. - Seite 21 Brenner elektrisch anschließen (Fortsetzung) Montageanleitung Zubehör Abgas-Sammelführung für Zwei- kesselanlagen.
-
Seite 22: Brennerhaube Anbauen
Brennerhaube anbauen... -
Seite 23: Inbetriebnahme Und Einregulierung
Brennerhaube anbauen (Fortsetzung) Bei raumluftunabhängigem Betrieb die Öffnung A für den Zuluftschlauch aus- sägen. Inbetriebnahme und Einregulierung Serviceanleitung Heizkessel und Gasdurchsatz des Brenners auf die Kesselkreisregelung Nenn-Wärmeleistung des Heizkessels einstellen. - Seite 24 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
