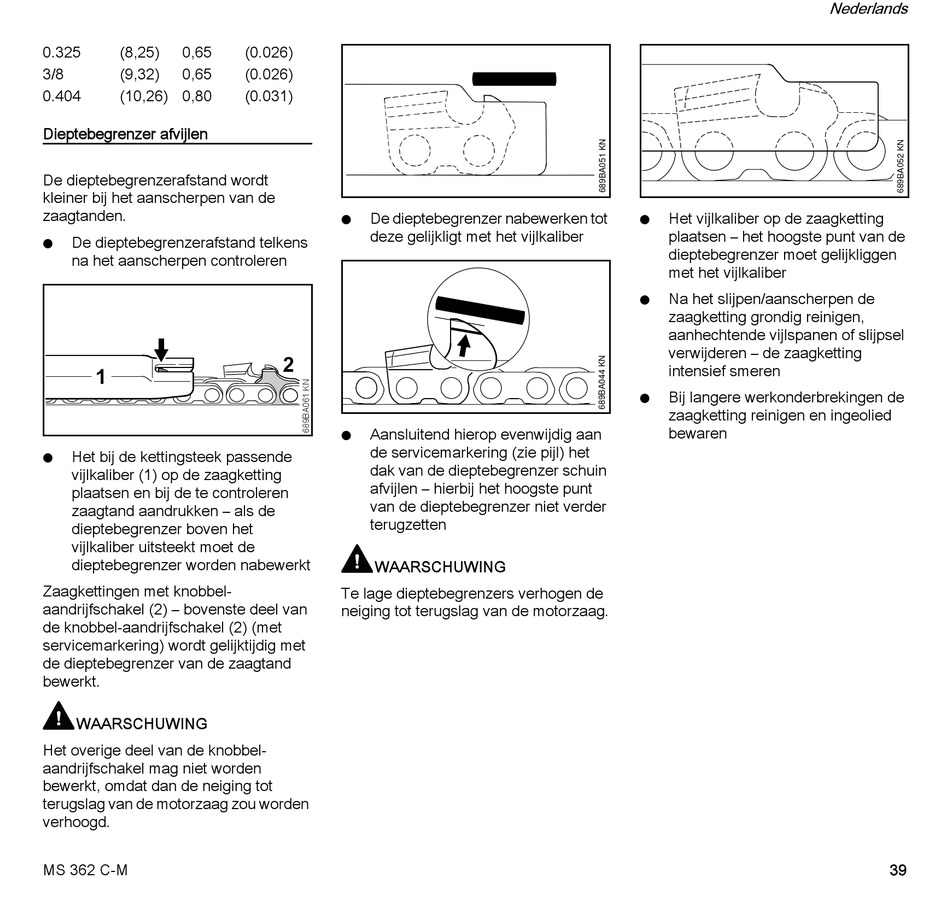

Stihl MS 362 C-M Gebrauchsanleitung Seite 41

0.325 (8,25) 0,65
3/8 (9,32) 0,65
0.404 (10,26) 0,80
Dieptebegrenzer afvijlen
De dieptebegrenzerafstand wordt
kleiner bij het aanscherpen van de
zaagtanden.
De dieptebegrenzerafstand telkens
N
na het aanscherpen controleren
1
Het bij de kettingsteek passende
N
vijlkaliber (1) op de zaagketting
plaatsen en bij de te controleren
zaagtand aandrukken – als de
dieptebegrenzer boven het
vijlkaliber uitsteekt moet de
dieptebegrenzer worden nabewerkt
Zaagkettingen met knobbel-
aandrijfschakel (2) – bovenste deel van
de knobbel-aandrijfschakel (2) (met
servicemarkering) wordt gelijktijdig met
de dieptebegrenzer van de zaagtand
bewerkt.
WAARSCHUWING
Het overige deel van de knobbel-
aandrijfschakel mag niet worden
bewerkt, omdat dan de neiging tot
terugslag van de motorzaag zou worden
verhoogd.
MS 362 C-M
(0.026)
(0.026)
(0.031)
De dieptebegrenzer nabewerken tot
N
deze gelijkligt met het vijlkaliber
2
Aansluitend hierop evenwijdig aan
N
de servicemarkering (zie pijl) het
dak van de dieptebegrenzer schuin
afvijlen – hierbij het hoogste punt
van de dieptebegrenzer niet verder
terugzetten
WAARSCHUWING
Te lage dieptebegrenzers verhogen de
neiging tot terugslag van de motorzaag.
Het vijlkaliber op de zaagketting
N
plaatsen – het hoogste punt van de
dieptebegrenzer moet gelijkliggen
met het vijlkaliber
Na het slijpen/aanscherpen de
N
zaagketting grondig reinigen,
aanhechtende vijlspanen of slijpsel
verwijderen – de zaagketting
intensief smeren
Bij langere werkonderbrekingen de
N
zaagketting reinigen en ingeolied
bewaren
Nederlands
39
