KERN RXB-BA-d-1012 Betriebsanleitung
Verwandte Anleitungen für KERN RXB-BA-d-1012
Inhaltszusammenfassung für KERN RXB-BA-d-1012

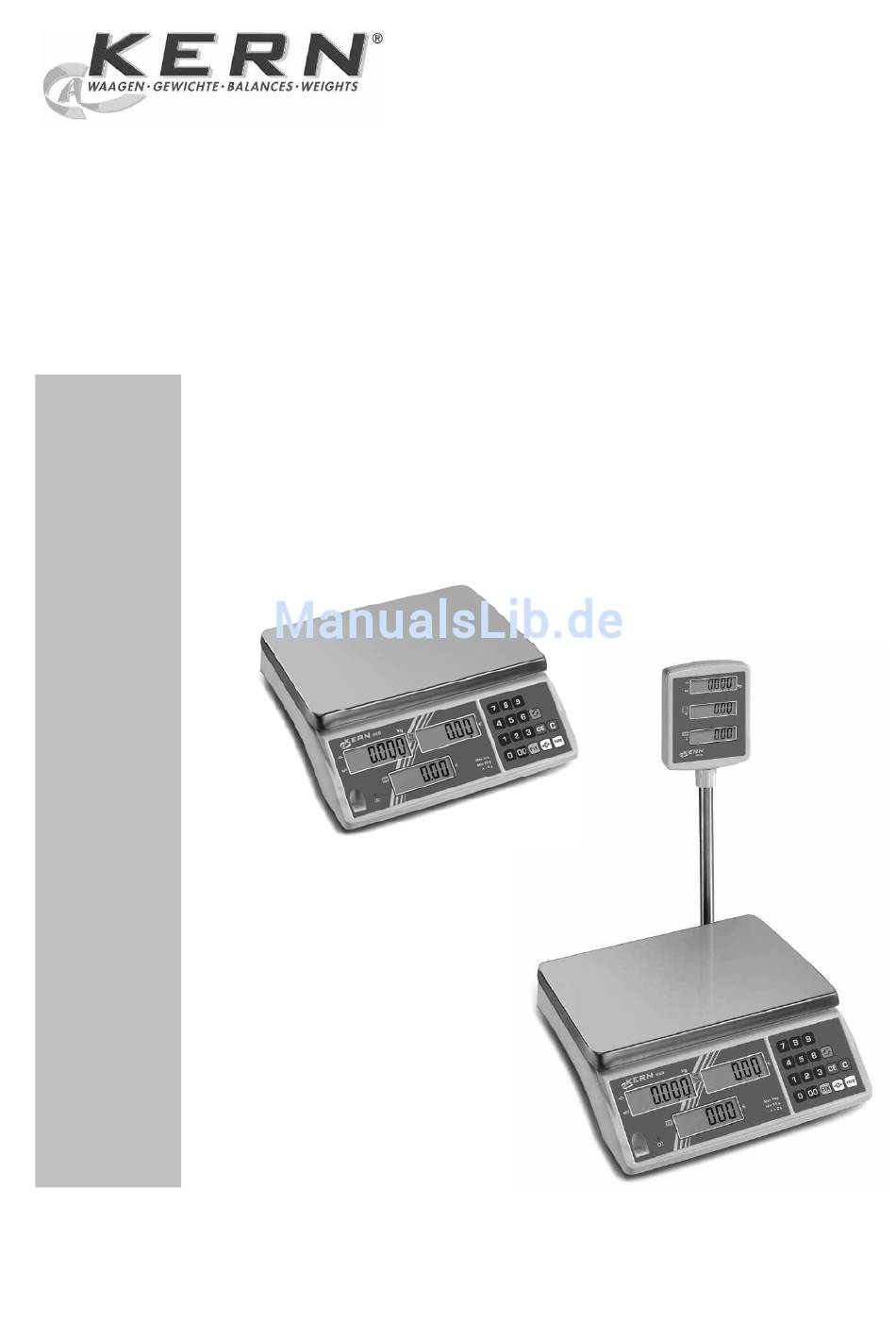

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Preisrechnende Waage KERN RXB Version 1.2 11/2010 RXB-BA-d-1012...
-
Seite 2: Inhaltsverzeichnis
KERN RXB Version 1.2 11/2010 Betriebsanleitung Preisrechnende Waage Inhaltsverzeichnis Technische Daten _______________________________________________ 4 Konformitätserklärung ___________________________________________ 6 Geräteübersicht ________________________________________________ 7 Anzeigenübersicht ________________________________________________ 9 3.1.1 Anzeige Gewicht______________________________________________________ 10 3.1.2 Anzeige Grundpreis ___________________________________________________ 10 3.1.3 Anzeige Verkaufspreis _________________________________________________ 10 Tastaturübersicht ________________________________________________ 11 Grundlegende Hinweise (Allgemeines) ____________________________ 12 Bestimmungsgemäße Verwendung _________________________________ 12... - Seite 3 Navigation im Menü ______________________________________________ 19 10.2 Menü-Übersicht__________________________________________________ 20 10.3 Justierung ______________________________________________________ 20 Eichung ____________________________________________________ 22 11.1 Justierschalter und Siegelmarke ___________________________________ 23 Wartung, Instandhaltung, Entsorgung ___________________________ 24 12.1 Reinigen _______________________________________________________ 24 12.2 Wartung, Instandhaltung __________________________________________ 24 12.3 Entsorgung _____________________________________________________ 24 Kleine Pannenhilfe ___________________________________________ 25 RXB-BA-d-1012...
-
Seite 4: Technische Daten
-10° C bis 40° C gebungstemperatur Luftfeuchtigkeit 15 % - 85 % (nicht kondensierend) Spannung 230 V (AC) Ohne Anzeigenhinterleuchtung: Betriebsdauer ca. 200Std. / Ladezeit ca. 8 Std. Akku Mit Anzeigenhinterleuchtung: Betriebsdauer ca. 60Std. / Ladezeit ca. 8 Std. RXB-BA-d-1012... - Seite 5 -10° C bis 40° C gebungstemperatur Luftfeuchtigkeit 15 % - 85 % (nicht kondensierend) Spannung 230 V (AC) Ohne Anzeigenhinterleuchtung: Betriebsdauer ca. 200Std. / Ladezeit ca. 8 Std. Akku Mit Anzeigenhinterleuchtung: Betriebsdauer ca. 60Std. / Ladezeit ca. 8 Std. RXB-BA-d-1012...
-
Seite 6: Konformitätserklärung
Electronic Balance: KERN CXB/RXB/CXP EU Directive Standards 2004/108/EC EN 61326-1:2006 EN 61000-3-2:2006 EN 61000-3-3:1995/A2:2005 2006/95/EC EN 61010-1:2001 Date: 12.07.2010 Signature: KERN & Sohn GmbH Management KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com RXB-BA-d-1012... -
Seite 7: Geräteübersicht
3 Geräteübersicht Modelle ohne Hochanzeige: Libelle Zweitanzeige auf Kundenseite: Akkufach Anschluss Netzkabel Ein/Aus- Schalter RXB-BA-d-1012... - Seite 8 Modelle mit Hochanzeige: Hochanzeige hinterleuchtet, drehbar Libelle Akkufach Anschluss Netzkabel Ein/Aus-Schalter RXB-BA-d-1012...
-
Seite 9: Anzeigenübersicht
3.1 Anzeigenübersicht Bedieneranzeige Waage: Gewicht Grundpreis 0.00 0.000 0.00 Ladestandsanzeige Verkaufspreis Zweitanzeige auf Kundenseite: Gewicht Grundpreis Verkaufspreis RXB-BA-d-1012... -
Seite 10: Anzeige Gewicht
-Taste drücken, danach Taste 2 = Grundpreis in €/100 g Die Pfeile neben den Symbolen zeigen an: €/kg Grundpreis in €/kg €/100 g Grundpreis in €/100 g 3.1.3 Anzeige Verkaufspreis Hier wird der Verkaufspreis in Euro [€] angezeigt. Die Pfeile neben den Symbolen zeigen an: Gespeicherter Grundpreis/FIX-Mode „on“ RXB-BA-d-1012... -
Seite 11: Tastaturübersicht
-Taste drücken, danach Taste 1 = Grundpreis in €/kg • -Taste drücken, danach Taste 2 = Grundpreis in €/100 g • Löschen gesamter Grundpreis • Löschen letzter Eingabe des Grundpreises • Nullstell-Taste, Bereich (± 2 % Max) • Tarier-Taste • Eingestellten Grundpreis speichern • FIX-Mode „on“/“off“ RXB-BA-d-1012... -
Seite 12: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 13: Prüfmittelüberwachung
5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 5.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 14: Auspacken, Aufstellung Und Inbetriebnahme
Störquelle beseitigt werden. 7.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 7.2.1 Aufstellen Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vor- geschriebenen Kreis befindet. RXB-BA-d-1012... -
Seite 15: Lieferumfang
Bereichs möglich. Falls sich die Waage bei aufgelegtem Gewicht nicht auf Null zurückstellen lässt, wurde dieser Bereich (± 0,2 % Max) überschritten. Zur Rückstellung der Waage auf Null die -Taste drücken. Im Display wird neben dem [ a ] -Symbol ein Dreieck [ ] eingeblendet. RXB-BA-d-1012... -
Seite 16: Betrieb
Wägegut abnehmen, der Grund- preis und der evt. Tarawert wer- den nach 2 sec automatisch ge- 0.000 0.00 0.00 löscht. Die Waagennullanzeige erscheint in allen drei Anzeige- fenstern. Für weitere Wägungen muss der Grundpreis/Tarawert erneut eingegeben werden RXB-BA-d-1012... -
Seite 17: Fix-Mode - Speichern Eines Grundpreises
Da der Grundpreis/Tarawert erhalten bleibt, entfällt die Grundpreiseingabe/ Tarie- ren für weitere Wägungen desselben Artikels. Löschen des gespeicherten Grundpreises: CE-Taste drücken Löschen des gespeicherten Tarawertes: TARE-Taste drücken FIX-Mode verlassen: FIX-Taste drücken, das [ ] neben [FIX] erlischt . RXB-BA-d-1012... -
Seite 18: Hinterleuchtung Der Anzeige
Anzeige die -Taste drücken. Der eingestellte Modus bleibt auch nach Ausschalten der Waage erhalten. Methode 2: -Taste 2 sec lang drücken, ein akustisches Signal ertönt 3 mal. Mit dieser Proze- dur kann zwischen Auto Backlight und Backlight off umgeschaltet werden. RXB-BA-d-1012... -
Seite 19: Funktionsmenü
Waage auf Null zurückzählt und die erste Funktion F0 erscheint. Die Auswahl weiterer Funktionen F0 – F8 erfolgt über die TARE-Taste. Mit der -Taste wird das Menü verlas- sen, die Waage kehrt in den Wägemodus zurück. RXB-BA-d-1012... -
Seite 20: Menü-Übersicht
Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um ge- naue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wäge- betrieb periodisch zu justieren. RXB-BA-d-1012... - Seite 21 • Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justier- fehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display. Waage aus- und wieder einschalten und den Justiervorgang wiederholen. Anmerkung: Bei geeichten Waagen den Entriegelungsschalter wieder umlegen. RXB-BA-d-1012...
-
Seite 22: Eichung
Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn: Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. • Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max. Last) belasten und mit Anzeigenwert vergleichen. Nacheichungstermin überschritten ist. • RXB-BA-d-1012... -
Seite 23: Justierschalter Und Siegelmarke
11.1 Justierschalter und Siegelmarke Wenn eine Eichung der Waage vorgenommen wurde, sind die markierten Positionen an der Waage versiegelt. Die Eichung der Waage ist ohne die Siegelmarke ungültig. Positionen der Siegelmarken: SEAL SEAL SEAL RXB-BA-d-1012... -
Seite 24: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 12.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 12.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 25: Kleine Pannenhilfe
• Die Justierung stimmt nicht mehr. • Es herrschen starke Temperaturschwan- kungen. • Elektromagnetische Felder/ Statische Aufladung(anderen Aufstellungsort wäh- len/ falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. RXB-BA-d-1012...
