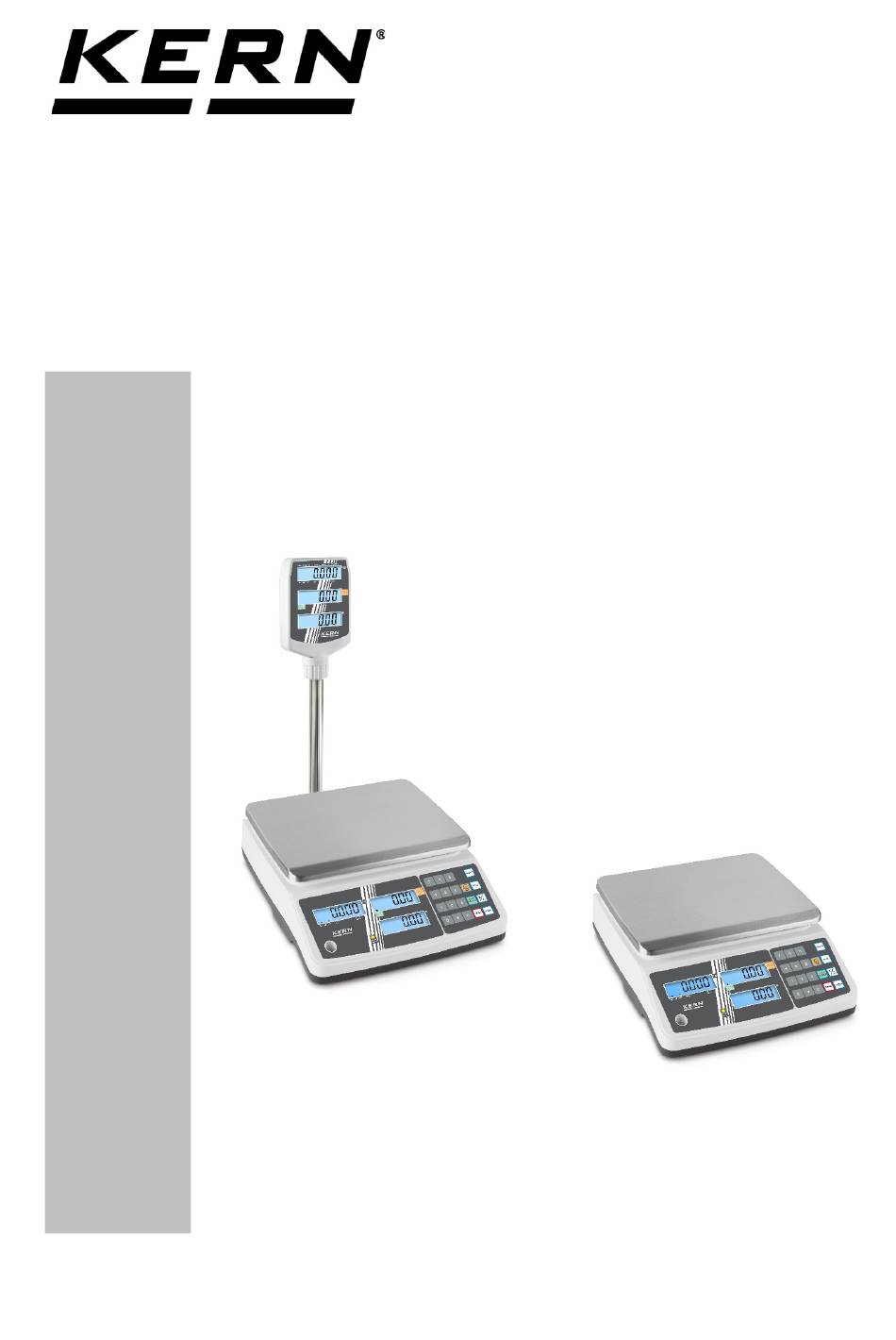

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Preisrechnende Waage KERN RFC Typ: RPB-DM Version 1.3 2021-04 RFC-BA-d-2113...
- Seite 2 KERN RFC Version 1.3 2021-04 Betriebsanleitung Preisrechnende Waage Inhaltsverzeichnis Technische Daten ..................4 Abmessungen (mm) ........................8 Konformitätserklärung .................. 9 Geräteübersicht ................... 10 Anzeigenübersicht ........................11 Tastaturübersicht ........................13 Grundlegende Hinweise (Allgemeines) ............14 Bestimmungsgemäße Verwendung ..................14 Sachwidrige Verwendung ......................14 Gewährleistung .........................
- Seite 3 11.2 AUTO CLEAR ........................... 30 11.3 Hinterleuchtung der Anzeige ....................31 Einheitenumschaltung von € / kg € / 100g ................31 11.4 11.5 Verwendung als Kasse ......................32 11.5.1 Vorbereitung ......................... 32 RS 232 Schnittstelle ..................34 12.1 Technische Daten: ........................34 12.2 Pinbelegung der Waagenausgangsbuchse ................
- Seite 4 1 Technische Daten Modelle ohne Hochanzeige: KERN (Typ) TRFC 3K3M-A RFC 6K3M Modell RPB 3K3DM RPB 6K1DM Wägebereich (Max) 3 kg 3 kg / 6 kg Ablesbarkeit (d) 1 g / 2 g 1 g / 2 g Mindestlast (Min)
- Seite 5 KERN (Typ) RFC 15K3M RFC 30K3M Modell RPB 15K2DM RPB 30K5DM Wägebereich (Max) 6 kg / 15 kg 15 kg / 30 kg Ablesbarkeit (d) 2 g / 5 g 5 g / 10 g Mindestlast (Min) 40 g 100 g...
- Seite 6 Modelle mit Hochanzeige: KERN (Typ) TRFC 3K3HM-A RFC 6K3HM Modell RPB 3K3DHM RPB 6K1DHM Wägebereich (Max) 3 kg 3 kg / 6 kg Ablesbarkeit (d) 1 g / 2 g 1 g / 2 g Mindestlast (Min) 20 g 20 g Eichwert (e) 0.5 g / 1 g...
- Seite 7 KERN (Typ) RFC 15K3HM RFC 30K3HM Modell RPB 15K2DHM RPB 30K5DHM Wägebereich (Max) 6 kg / 15 kg 15 kg / 30 kg Ablesbarkeit (d) 2 g / 5 g 5 g / 10 g Mindestlast (Min) 40 g 100 g...
- Seite 8 1.1 Abmessungen (mm) Modelle ohne Hochanzeige: RFC-BA-d-2113...
- Seite 9 Modelle mit Hochanzeige: 2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce RFC-BA-d-2113...
- Seite 10 3 Geräteübersicht Modelle ohne Hochanzeige: Modelle mit Hochanzeige: 1. Wägeplatte 2. Libelle 3. Hochanzeige 4. Fußschrauben 5. Anschluss Netzadapter 6. Ein-/Ausschalter 7. RS 232-Schnittstelle 8. Akkufach 9. Justierschalter RFC-BA-d-2113...
- Seite 11 3.1 Anzeigenübersicht Bediener- und Zweitanzeige (rückseitig serienmäßig bei Modellen ohne Hoch- anzeige): Zusätzliche Hochanzeige bei Modellen mit Stativ: 1. Gewicht 2. Stückpreis 3. Verkaufspreis RFC-BA-d-2113...
- Seite 12 Anzeige Gewicht Hier wird das Gewicht des Wägeguts angezeigt. Der Indikator über dem Symbol zeigt an: Kapazität des Akkus bald erschöpft Nettogewicht Stabilitätsanzeige Nullstellanzeige Anzeige Stückpreis Stückpreis umschaltbar von € / kg oder € / 100 g. Der Indikator über dem Symbol zeigt an: €...
- Seite 13 3.2 Tastaturübersicht Auswahl Funktion • Numerische Tasten, PLU-Tasten • Im Menü: Parameter aufrufen • Löschen • Stückpreis speichern (langer Tastendruck), s. Kap. 10.2 • Stückpreis abrufen (kurzer Tastensdruck) , s. Kap. 10.2 • Einheit umschalten € / kg € / 100g •...
- Seite 14 Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
- Seite 15 5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetrieb- nahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
- Seite 16 7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •...
- Seite 17 7.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Nur KERN- Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate be- darf der Zustimmung von KERN. 7.4 Akkubetrieb (Option) Der optionale Akku wird über das mitgelieferte Netzteil geladen.
- Seite 18 7.5 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku o- der Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.
- Seite 19 Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wäge- platte befinden. Justiergewicht bereitstellen, Details siehe Kap.1 „Techn. Daten“ Zum Einschalten Ein-/Ausschalter auf der rech- ten Unterseite der Waage nach rechts betätigen und kurz gedrückt halten.
- Seite 20 Das angezeigte Justiergewicht mit einstellen. Justiergewicht aufstellen. Stabilitätsanzeige abwarten und danach drücken. PASS wird angezeigt. Justiergewicht entfernen. In der Anzeige erscheint erneut F0 CAL. Der Justiervorgang ist somit erfolgreich abgeschlossen. Mit zurück in den Wägemodus. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehler- meldung im Display, Justiervorgang wiederholen.
- Seite 21 7.7 Eichung A llgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im me- dizinischen und pharmazeutischen Labor.
- Seite 22 Für die Justierung muss die Waage in den Servicemode umgeschaltet werden. Im Servicemode können Parameter der Waage verändert werden. Ist dies versehentlich geschehen, bitte mit KERN Kontakt aufnehmen. Bei geeichten Waagen ist der Servicemode per Schalter gesperrt. Um die Zu- griffsperre aufzuheben, muss die Siegelmarke zerstört und der Schalter betätigt wer-...
- Seite 23 8 Das Menü 8.1 Einstieg ins Menü: Zum Einschalten Ein-/Ausschalter auf der rech- ten Unterseite der Waage nach rechts betätigen und kurz gedrückt halten. Während des Selbst- tests drücken und gedrückt halten, bis die Passwortabfrage „P in“ erscheint. Mit der numerischen Taste Standard-Passwort „0000“...
- Seite 24 8.3 Menü-Übersicht: Beschreibung Funktion Einstellungen oder oder Justierfunktion Auflösung Justierschalter drücken rES dUAL-i rES dUAL-r 3000 6000 Wägebereich (Max) 30KG 15KG PdECi Dezimalpunkt Preis PdSL 0.00 PdSL 0.000 PdSL 0.0000 PdSL 0 PdESC Dezimalpunkt - 2 Funktionen PdESC Fix Der Dezimalpunkt bleibt immer „fix“ stehen (entsprechend der Einstellun- gen in „F3 PdECi“) und muss bei der Preiseingabe NICHT über die Tasta-...
- Seite 25 Min Coin Teilungsschritte Währung Coin 1 Coin Coin 2 Coin Coin 5 Coin Coin 10 Coin SCSiUE tArE Multi-Tare-Funktion S tArE oFF S tArE on Interner Wert iSnxxxxx Gravität GrA x.xxxxx rESEt Zurück auf Werkseinstellung rS232 Schnittstelle RS232 ModE Schnittstelle RS232 deaktivieren RS232-Schnittstelle auf Kommunikati- onsmodus (Einstellung des Ausgabe- protokolls unter Menüpunkt „Prot“...
- Seite 26 9 Betrieb 9.1 Ein-/Ausschalten Zum Einschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach rechts betätigen und kurz gedrückt halten. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige „0" in allen drei Anzeigefenstern erscheint, ist die Waage wägebereit. Zum Ausschalten Ein-/Ausschalter auf der rech- ten Unterseite der Waage kurz nach rechts betäti- gen.
- Seite 27 10 Wägen mit Preisermittlung Nach Auflegen des Wägegutes und der Einstellung des Stückpreises, wird der Preis automatisch berechnet und im entsprechenden Anzeigefeld dargestellt. 10.1 Stückpreis-Eingabe über Tastatur Wägegut auflegen, Stabilitätsanzeige abwarten. (Beispiel) Stückpreis über die numerischen Tasten eingeben. Der Verkaufspreis wird automatisch berechnet und angezeigt.
- Seite 28 10.2 Speicher für Stückpreise (PLU = Price look up) Die Waage verfügt über 10 Speicherplätze, die mit Hilfe der numerischen Tasten hinterlegt werden können. Speichern: Sicherstellen, dass sich kein Wägegut auf der Wägeplatte befindet und die Waage auf 0 steht. Mit den numerischen Tasten Stückpreis eingeben.
- Seite 29 Wägegut auflegen, der gespeicherte Stückpreis und daraus ermittelte Verkaufspreis wird angezeigt. Bevor eine weitere PLU abgerufen werden kann, muss der angezeigte Stück- preis mit gelöscht werden. RFC-BA-d-2113...
- Seite 30 11 Weitere nützliche Funktionen 11.1 Stückpreis eingeben und Gesamtpreis berechnen (ohne Wägung) Stückpreis eingeben: Mit den numerischen Tasten Stückpreis einge- ben, im Beispiel 12.00. drücken. (Beispiel) Gesamtpreis berechnen: Mit den numerischen Tasten Stückzahl eingeben, der Gesamtpreis (z. B. 24.00) wird berechnet und angezeigt.
- Seite 31 11.3 Hinterleuchtung der Anzeige Im Wägemodus drücken und gedrückt hal- ten, bis die zuletzt eingestellte Hinterleuchtungs- (z.B. bLSET modE Auto) angezeigt wird. zwischen den Einstellungen Auto, On und Off wechseln. gewünschte Einstellung speichern. Die gewünschte Hinterleuchtungsart ist nun eingestellt. Die Waage wechselt danach automatisch in den Wägemodus. Hinterleuchtung eingeschaltet Hinterleuchtung ausgeschaltet Auto...
- Seite 32 11.5 Verwendung als Kasse Die geeichte preisrechnende Waage KERN RFC unterstützt das Checkout-Protokoll Dialog 06 = „DLG-06“. Es besteht dabei die Möglichkeit, das Gerät ausschließlich als Kasse zu verwenden (Einstellung Protokoll = „DLG-06“). Hierbei sind Eingaben an die Waage unzulässig und teilweise gesperrt, wie zum Bei- spiel die Einheitenumschaltung von €...
- Seite 33 rS232 Schnittstelle RS232 ModE Schnittstelle RS232 deaktivieren RS232-Schnittstelle auf Kommunikations- modus (Einstellung des Ausgabeproto- kolls unter Menüpunkt „Prot“ wird verwen- det) RS232-Schnittstelle auf Druckmodus stel- Prot Cont Kontinuierliche Datenausgabe Protokoll Typ 1: Einfache Wägebefehle Protokoll Typ 2: KCP DLG-06 Protokoll Typ 3: DLG-06 Print tPuP Ausdruck durch Drücken von...
- Seite 34 12 RS 232 Schnittstelle 12.1 Technische Daten: RS-232-Anschluß zur Ausgabe der Wägedaten ASCII Code Baudrate 1200 - 115200 8 Datenbits Keine Parität 12.2 Pinbelegung der Waagenausgangsbuchse Pin 2 Input Receiving data Pin 3 Output Transmission data ― Pin 5 Signal ground 9pin D Connector: Waage Computer...
- Seite 35 12.4 Beschreibung des Datentransfers CR LF Header 1 Header 2 -WEIGHT DATA- WEIGHT TERMINA- UNIT HEADER 1: ST=STABLE, US=UNSTABLE HEADER 2: NT=NET, GS=GROSS 12.5 Druckerbetrieb können die Wägedaten über einen angeschlossenen Drucker ausgegeben werden: Ausdruckbeispiele: Ausdruck 1: 0,583 3.33 EUR/kg 1.94 Ausdruck 2: 0,583...
- Seite 36 Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern ge- öffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-...
- Seite 37 14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
- Seite 38 14.1 Fehlermeldungen -------- Lastbereich überschritten – Last entfernen oder reduzieren Err 4 Nullstellbereich überschritten Err 5 Ungültige Eingabe Err 6 Beschädigte Elektronik Err 8 Justierfehler; Justiergewicht überprüfen Err 9 Instabil; Umgebungsbedingungen prüfen Err 19 Nullpunktdrift; Zusätzliche Vorlasten (Gefäße) von der Waage entfernen und Waage justieren --oL-- Überlast;...
- Seite 39 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen o- der im Handel zurückgegeben werden.
