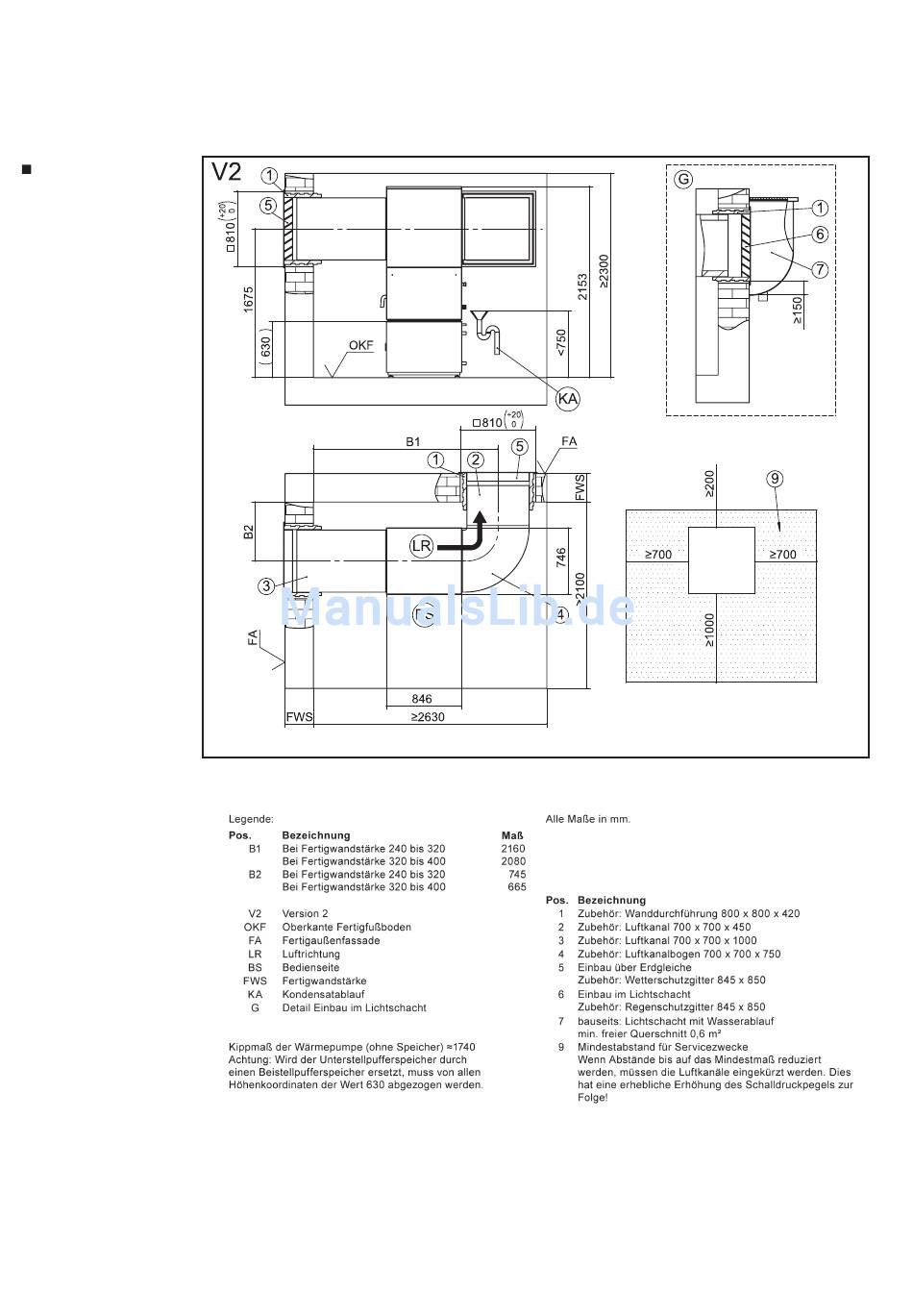

Aufstellungsplan
AuraModul E
® x
12 kW
Aufstellungsplan
Version 2
Legende:
Pos.
B1
B2
V2
OKF
FA
LR
BS
FWS
KA
G
Kippmaß der Wärmepumpe (ohne Speicher) ≈1740
Achtung: Wird der Unterstellpufferspeicher durch
einen Beistellpufferspeicher ersetzt, muss von allen
Höhenkoordinaten der Wert 630 abgezogen werden.
Bezeichnung
Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
Bei Fertigwandstärke 240 bis 320
Bei Fertigwandstärke 320 bis 400
Version 2
Oberkante Fertigfußboden
Fertigaußenfassade
Luftrichtung
Bedienseite
Fertigwandstärke
Kondensatablauf
Detail Einbau im Lichtschacht
Alle Maße in mm.
Mass
2160
2080
745
665
Pos. Bezeichnung
1 Zubehör: Wanddurchführung 800 x 800 x 420
2 Zubehör: Luftkanal 700 x 700 x 450
3 Zubehör: Luftkanal 700 x 700 x 1000
4 Zubehör: Luftkanalbogen 700 x 700 x 750
5 Einbau über Erdgleiche
Zubehör: Wetterschutzgitter 845 x 850
6 Einbau im Lichtschacht
Zubehör: Regenschutzgitter 845 x 850
7 bauseits: Lichtschacht mit Wasserablauf
min. freier Querschnitt 0,6 m²
Mindestabstand für Servicezwecke
9
Wenn Abstände bis auf das Mindestmaß reduziert
werden, müssen die Luftkanäle eingekürzt werden. Dies
hat eine erhebliche Erhöhung des Schalldruckpegels zur
Folge!
12
