1 Einführung in das W+ Programm
1.1

Das W+ Programm

Diese Anweisung bezieht sich auf sämtliche Standardausführungen der W+
Pumpe sowie auf die aseptischen Versionen - Wa+ - und Pumpen mit
Inducer - Wi+. Prüfen Sie das Typenschild der Pumpe und überzeugen Sie sich
davon, daß es sich bei Ihrer Pumpe tatsächlich um eine der o.g. Ausgaben
handelt. WHP+ und W+140/50 sind in einer gesonderten Anweisung beschrie-
ben, die der Pumpe beigefügt ist. Die WK+ Pumpe (Ausführung mit Konsole)
ist in einem ergänzenden Handbuch beschrieben.
1.2 Die W+ Pumpe, Standard- und Zusatzausstattungen
Die folgenden Standardausstattungen stehen in der W+ Serie zur Verfügung:
- mit oder ohne Mantel
- mit Stativ mit verstellbaren Füßen oder starrem Rahmen
- mit Wellendichtung aus Kohlenstoff/SiC oder SiC/SiC
- mit O-Ringen aus EPDM oder Viton (Kalrez und evtl. andere)
- mit Einzeldichtung oder mit Doppeltdichtung, vorbereitet für
Flüssigkeitsspülung oder Dampfspülung (Wa+)
Zusatzausstattungen:
- Heiz-/Kühlmantel
- Ablaßventil
- schalldämpfender Mantel
- Pumpenwagen
- Inducer (Wi+)
- doppelte O-Ring-Dichtung des Pumpengehäuses, vorbereitet für
sterile Spülung (Wa+)
- Besonders starker Klemmring, der den höchstzulässigen Ablaßdruck der
Pumpe auf 25 bar (erhältlich für W+30/120, W+55/35, W+55/60, W+60/110,
W+70/40) oder auf 20 bar vergrößert (erhältlich für W+80/80)
- W+Pumpen können mit allen üblichen Anschlüssen und Klemmringen
geliefert werden, die gemäß DS/BS/DIN/SMS spezifiziert sind, sowie
mit ISO und DIN-Flanschen oder mit besonderen aseptischen Anschlüssen,
die für sterile Spülung vorbereitet sind (Wa+).
1.3

Identifizierung der Pumpenmodelle

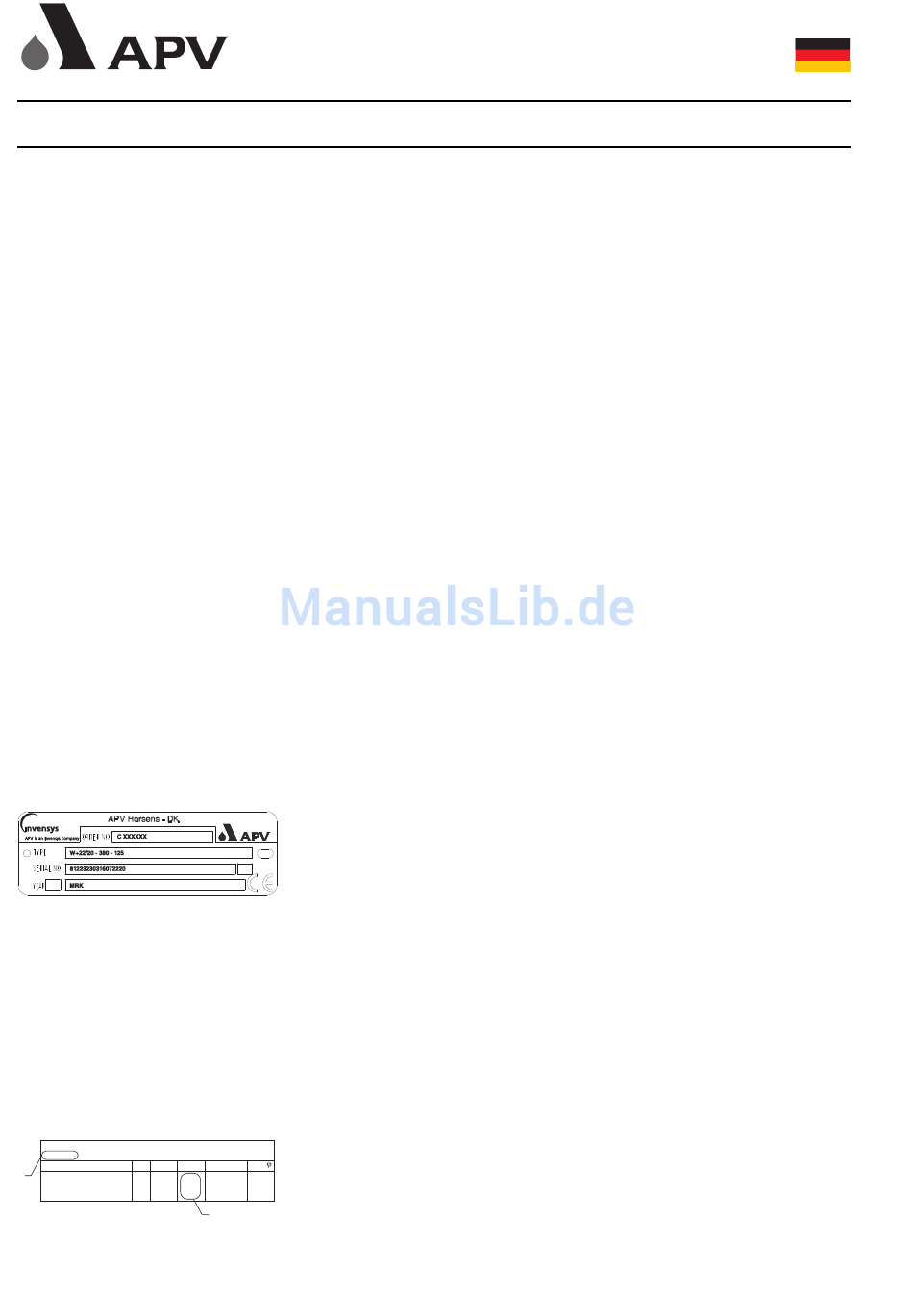

Abb. 1 Ein Typenschild, wie in Abb. 1 dargestellt, befindet sich am Zwischenflansch
der Pumpe.
Beispiel
Typ W+22/20:
380:
125:
N:
Serial No:
Order No:
Year:
Das leere Feld kann zur Identifizierung der Pumpe innerhalb einer Anlage ben-
utzt werden.
Abb. 2
1.4

Identifizierung der Motormodelle

Zur Identifizierung des Motors ist die Motorverkleidung abzunehmen. Die kW
Nennleistung (pos1) und die Gesamthöhe des Motors (pos 2) sind dem
A Cos
8.3/14.4 0.87
Typenschild zu entnehmen.
8.0/13.9 0.87
1
Pumpenmodell, hier W+22/20.
Motorspannung.
Durchmesser des Laufrads.
Weist darauf hin, daß der Motor ein Standardmotor ist
(erfüllt die IEC-Norm).
Seriennummer der Pumpe. Sie setzt sich aus verschie-
denen Kennziffern zusammen, die Informationen zur
Größe und Art der in der Pumpe verwendeten
Komponenten geben.
Bestellnummer von APV.
Baujahr.
