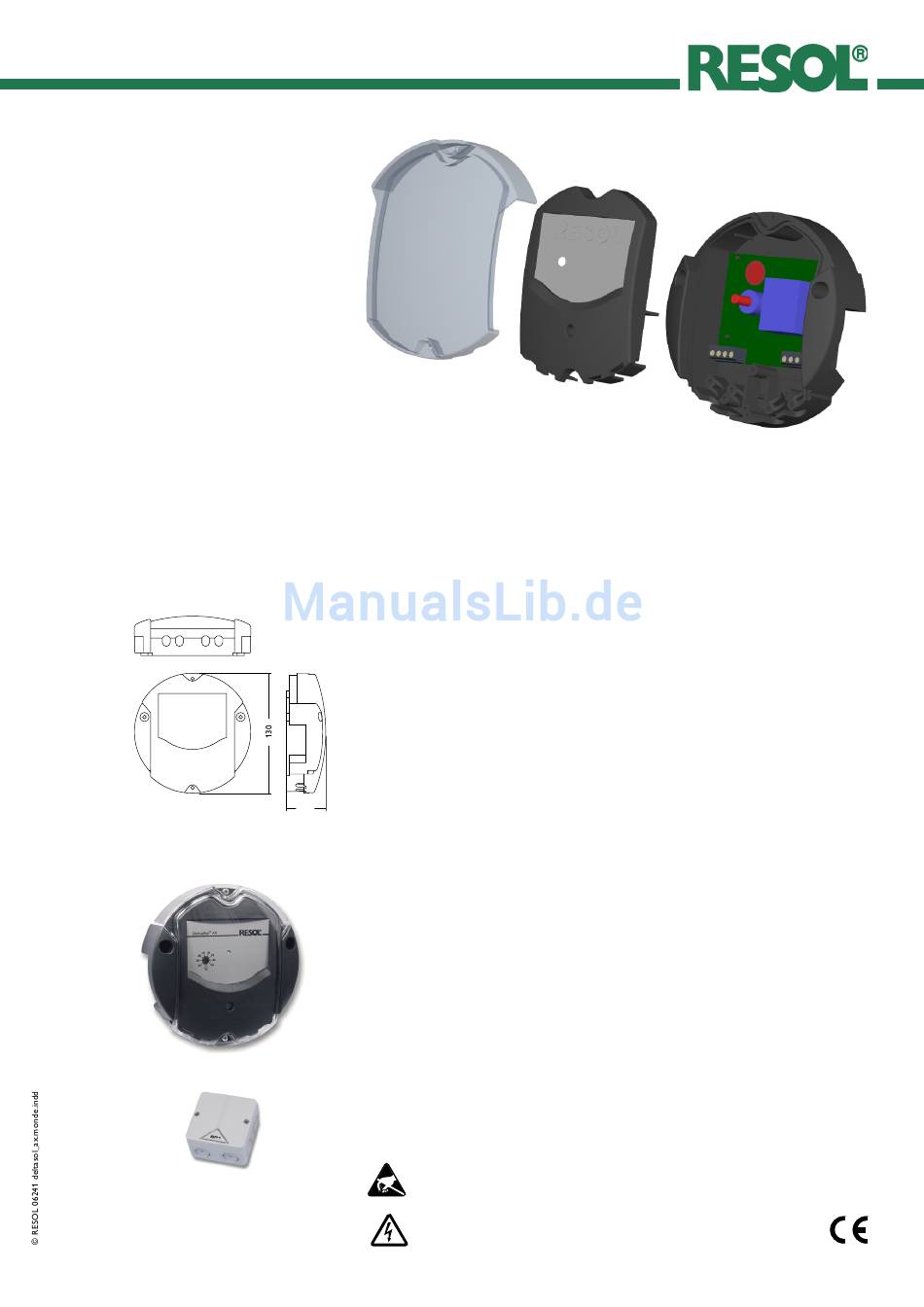

AX
DeltaSol
®
Technische Daten
Gehäuse: Kunststoff, PC-ABS
Schutzart: IP 20,
mit Dichtung IP 22 (DIN 40050)
Umgebungstemperatur: 0 ... 40 °C
Abmessungen: Ø 130 mm,T 45 mm
Einbau: Wandmontage
Anzeige: 1 Funktionskontrolllampe
Einschaltdifferenz: ∆T 2 ... 16 K
Hysterese: 1,6 K
Regelbereich: -20 ... +150 °C
Sonderfunktionen: Frostschutz,Hand-
betriebsmodus, Maximal- bzw. Minimal-
temperaturbegrenzung
Eingänge: 2 Temp.-sensoren Pt1000
Ausgang: 1 Standardrelais (Wechsler)
Gesamtschaltstrom: max. 4 A
Versorgung: 210 ... 250 V~
DeltaSol
AX
®
Das robuste und bewusst einfach gestaltete Konzept für den Regler
AX macht ihn zu einem preisgünstigen und universell einsetzbaren
DeltaSol
®
Schaltgerät für Solar-, Heizungs- und Lüftungssysteme. Der große Regelbereich,
die einstellbare Temperaturdifferenz und eine Maximal- oder Minimaltempera-
turbegrenzung erlauben eine Verwendung für nahezu alle Fälle.
Durch einlegen der beiliegenden Silikon-Dichtschnur wird Schutz gegen Tropf-
wasser (IP22) ermöglicht .
Der Regler verfügt über zwei Potenziometer zur präzisen Einstellung der Einschalt-
Temperaturdifferenz (Bereich 2 ... 16 K) und Maximal- bzw. Minimaltemperatur-
begrenzung (Bereich 20 ... 90 °C). Mittels Mini-Schalter sind Handbetriebsmodus,
Frostschutzfunktion sowie die Funktion Maximal- bzw.Minimaltemperaturbegren-
zung getrennt ein- und ausschaltbar. Die Steuerung der Anlage erfolgt über ein
Standard-Relais als Wechsler, an das mehrere Motoren oder elektrische Ventile
45
angeschlossen werden können.
Bestellhinweise
RESOL DeltaSol
RESOL DeltaSol
inkl. 2 Temperatursensoren Pt1000 (1 x FKP6, 1 x FRP6)
Zubehör
Überspannungsschutz
Der RESOL Überspannungsschutz SP1 sollte grundsätzlich zum Schutz der
empfindlichen Temperatursensoren im oder am Kollektor gegen fremdinduzierte
Überspannungen (ortsnahe Blitzeinschläge etc.) eingesetzt werden.
RESOL SP1
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen!
Berührungsgefährliche Spannungen!
AX
®
AX Komplettpaket
®
115 211 70
115 211 80
180 110 10
3 |
